Št stanovanjske stavbe lahko normalno delujejo brez klimatskega sistema, zaradi česar so sobe udobne za ljudi, v katerih živijo. Temperatura. Obstaja veliko število različnih shem, vendar je najbolj preprost in poceni sistem ogrevanja z enim krogom, katerega značilnosti bodo obravnavane v nadaljevanju.

Opis sheme

Sestavni elementi

Gretje z enim krogotokom se razlikuje od ostalih cevnih postavitev glede na število uporabljenih linij. Tukaj se ena cev napaja hladilno sredstvo do radiatorjev in ohlaja tekočino vrne k kotlu.

Samo pogojno je razdeljen na dva dela:

• dostavna linija;
• vrnitev (obratka).

Poleg cevovodov sestava obravnavanega ogrevalnega sistema vključuje tudi naslednje komponente:

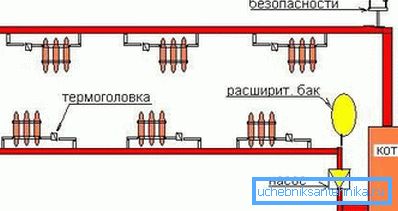

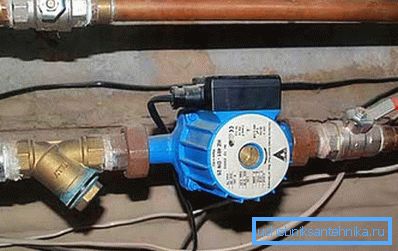

Bodite pozorni! Obstaja enocevni ogrevalni krog z naravno cirkulacijo tekočine skozi cevi in ​​prisilno. V zadnjem primeru je nepogrešljiv element vgrajenega podnebnega omrežja cirkulacijska črpalka, ki prenaša hladilno sredstvo.

Prednosti in slabosti

Opisani ogrevalni krog deluje, kot sledi: ogrevana tekočina postane manj gosta in lažja, zato jo iztisne s težko hladno vodo v zgornjo točko ogrevalnega sistema.

Nato ohladimo, hladilno sredstvo se spusti, istočasno teče skozi vse nameščene radiatorje in dovaja akumulirano toploto v zrak v sobah. Zato se baterije, ki se nahajajo bližje kotelu (ali v zgornjih nadstropjih), bolje segrejejo. To je ena od najresnejših pomanjkljivosti ogrevanja z enim krogom.

Za kompenzacijo temperaturne razlike imajo radiatorji, ki se nahajajo bližje grelniku, manjši prostor toplotnega izmenjevalca, najbolj oddaljeni pa so zgrajeni iz večjega števila posameznih delov, kar povečuje njihovo moč.

Obstaja več načinov za povečanje učinkovitosti ogrevalnega sistema z enim krogom:

1. Vgradnja obtočne črpalke. V tem primeru se tekočina bolj intenzivno pretaka skozi grelne naprave, zaradi česar se poveča učinkovitost celotnega klimatskega omrežja.
2. Pravilno namestitev radiatorjev. Za zmanjšanje toplotne izgube priporočamo, da v najtoplejše prostore namestite akumulatorje, ki so najbližje kotelu - v notranjih prostorih z minimalnimi okni - če je mogoče.

Po drugi strani pa je ogrevanje z enim krogom še vedno zelo priljubljeno.

Uporablja se v posameznih konstrukcijah, saj ima številne prednosti:

• nizki stroški namestitve - za namestitev je treba kupiti najmanj cevi in ​​drugo opremo, zmanjšajo se tudi stroški za storitve namestitvenih posadk;
• bolj estetski videz - ker je le ena cev, je lažje skriti, prikriti ali betonirati v steno (tla);
• možnost izbire toka vroče vode - vključitev teh ali drugih tokokrogov z uporabo ročnih ali avtomatskih ventilov;
• možnost polaganja cevovodov pod notranjimi vrati.

Bodite pozorni! Točna postavitev cevovodov je odvisna od postavitve hiše. Takšna mesta je treba izbrati, ki zagotavljajo minimalno količino toplotne izgube.

Ne pozabite, da učinkovitega tekočinskega toka na naraven način ni mogoče organizirati v takih primerih:

• skupna površina hiše presega 200 kvadratnih metrov;
• dolžina konture je več kot 30 metrov;
• več kot 10 grelnih radiatorjev je priključenih na en ogrevalni krog.

V tem primeru morate še vedno namestiti obtočno črpalko ali kupiti že opremljen kotel.

Toplotni izračun

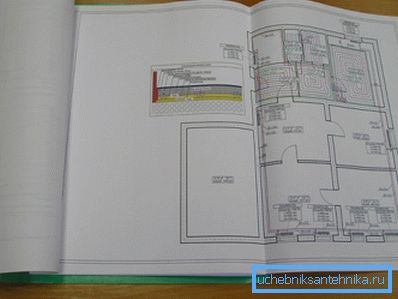

Udobje v prostorih ni odvisno samo od postavitve tesnila, ampak tudi od količine toplotne energije, ki jo akumulatorji dajejo v prostore. Zato, da ne bi zamrznili pozimi, morate narediti pravilen toplotni izračun. To, mimogrede, je prav tako označeno z navodilom, zapisanim v trenutnem SNiP.

Zahvaljujoč pravilnemu izračunu lahko izberete:

• kotel potrebne moči - šibki ne bo mogel ogreti hiše, močna volja v zamisli zažgati drage energetske vire;
• radiatorji na želenem območju - to bo pomagalo znatno zmanjšati stroške njihovega nakupa.

Izračune lahko izvedete neodvisno (z uporabo posebnega računalniškega programa) ali se obrnite na specializirano inženirsko podjetje. Druga možnost je dražja, vendar boste zagotovo prepričani v pravilnost podatkov, ki ste jih dobili.

Poleg tega bodo inženirji te organizacije pripravili shemo ogrevalnih krogov, ki so pripravljeni na predvidenem načrtu vaše hiše (apartmaja). To bo močno olajšalo namestitev in pomagalo kupiti pravo količino materialov.

Sorte shem enotnega vezja

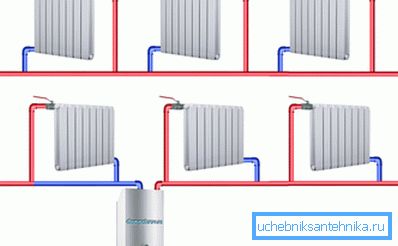

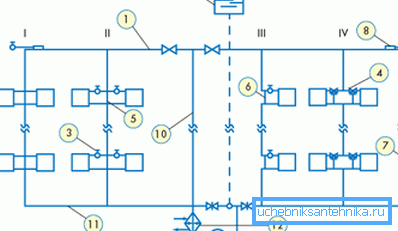

Navpični sistem ožičenja

V tem primeru se toplotni nosilec, ki ga ogreva kotel, dvigne vzdolž navpično nameščenega dvižnega voda na najvišjo točko ogrevalnega omrežja (do podstrešja ali pod stropom zgornjega nadstropja), od koder se potem spušča navzdol, segrevanje baterij, ki se nahajajo na vsakem nadstropju hiše.

Značilnosti zasnove in delovanja navpičnih ogrevalnih krogov so naslednje:

• gibanje hladilne tekočine se lahko zagotovi na naraven način brez uporabe električne opreme;
• vse odseke cevi je treba položiti z rahlim nagibom k kotlu, da bi povečali intenzivnost cirkulacije vode in preprečili nastanek zračnih čepov;
• cevi v stenah je težko skriti, saj v tem primeru težko obdržite pobočje;
• sistem deluje popolnoma samostojno, tako da tudi v primeru izrednega izklopa moči ne boste ostali brez toplote.

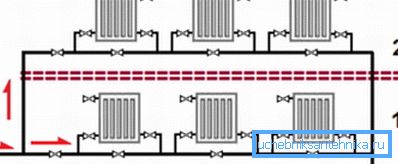

S horizontalnim sistemom ožičenja

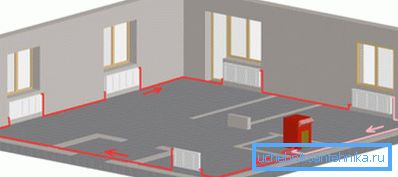

Tukaj vertikalni dvižnik ni nameščen. Glavni plinovod poteka po tleh ali pod njim. Če se odločite za prikrivanje cevi v betonskem estrihu, poskrbite za njihovo toplotno izolacijo, sicer se ne boste izognili znatnim izgubam toplote.

Poleg tega je v tem primeru zaželeno upoštevati pristranskost:

• najprej bo ogrevalno omrežje lahko delovalo (čeprav manj učinkovito) v primeru izpada električne energije;
• drugič, pri polnjenju cevi s tekočino se izognete nastajanju zračnih cevi.

Načini povezovanja radiatorjev

Tu ne bomo upoštevali posameznih modelov baterij in možnosti namestitve za cevi (spodaj, stran in tako naprej). Pusti samo na cevi za eyeliner. V tabeli so prikazane vse možnosti radiatorjev.

Vgradnja enosmernega grelnega sistema

Izgradnja klimatskega omrežja z enim plinovodom poteka v naslednjem zaporedju:

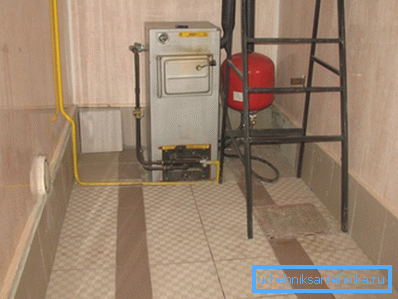

1. Kotel je nameščen. Iz očitnih razlogov je treba namestiti na najnižjo točko sistema. Večja je višinska razlika med radiatorjem in grelcem, boljša bo izmenjava toplote v sistemu.

Če nimate možnosti namestiti enoto v klet, jo morate opremiti z jamo, odlitimi iz betona in obložene s keramičnimi ploščicami.

Bodite pozorni! Če se odločite narediti sistem s prisilnim prometom, ne morete uporabiti takih trikov. Vendar, če grelem postavite na zgoraj opisani način, bo sistem ogrevanja bolj neodvisen od uporabnih omrežij.

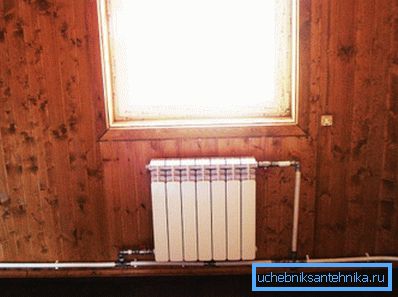

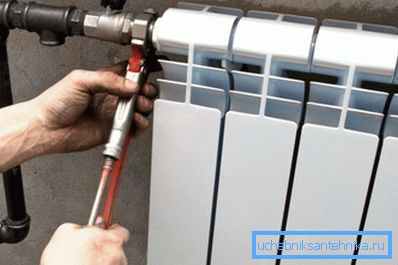

1. Montirani radiatorji. Tukaj je potrebno strogo opazovati vodoravno in navpično, v nasprotnem primeru se bodo kopičenje mineralov v akumulatorjih, ki bodo prej ali slej ugasnili vse kanale. Zaradi tega boste morali očistiti ali spremeniti naprave.

Prav tako morate ohraniti razdaljo med baterijo in strukturnimi elementi stavbe. Kršitev tehnologije visečega akumulatorja bo povzročila slabo kroženje zraka. To bo negativno vplivalo na učinkovitost naprave.

1. Namestitev cevovoda. Tukaj morate odločiti o materialu cevi. Najbolj pogosta klimatska mreža polimernih delov pa je, če je del sistema kotel na trdo gorivo, bolje je, da je raje jeklo. Zgornja enota hladi hladilno sredstvo na temperaturo nad 95 stopinj Celzija, kar je zelo škodljivo za plastične cevi.

1. Vgradnja dodatnih elementov. Električne črpalke, regulacijska in regulacijska oprema, ekspanzijski rezervoar, zračni ventili itd. So nameščeni.

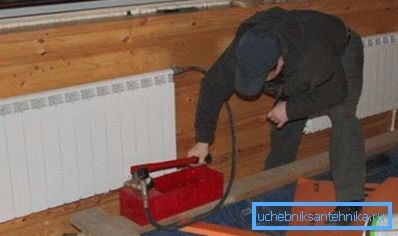

2. Zadnja stopnja dela - testiranje tlaka. Za njegovo izvedbo je bolje povabiti kvalificiranega delavca s posebno pnevmatsko napravo.

Zaključek

Enosmerni grelni sistem je poceni in učinkovit način za zagotavljanje toplote za majhne hiše in stanovanja. Če pa imate penthouse ali ogromno posestvo zunaj mesta, je bolje izbrati druge možnosti.
