Gravitacijski sistem ogrevanja: značilnosti naprave

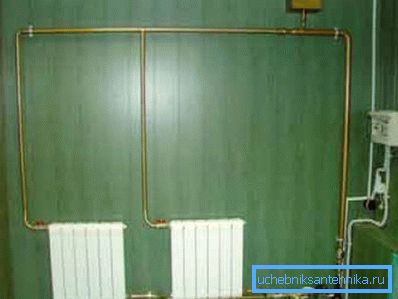

Grelni sistem za ogrevanje je odličen za izvedbo v majhnih zasebnih hišah. Njena dela temeljijo na kroženju vroče in hladne vode v ceveh zaradi temperaturne razlike in ne zahtevajo namestitve dodatne črpalne opreme.

Da bi celoten proces potekal natančno in brez napak, je treba izpolniti nekaj pogojev, ki jih bomo obravnavali v tem članku.

Delovna načela

V ogrevalni tehniki je več faz:

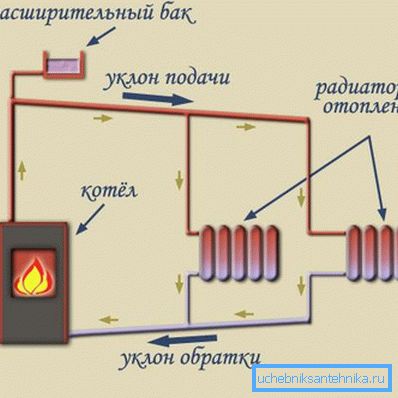

• Segreje v kotlu in se začne dvigovati na najvišjo oznako sistema. To je posledica osnovnih zakonov fizike, ki opisujejo, da je ogrevana snov lažja od hladne.
• Potem, ko se ohladi, se potopi v radiatorje, distribuira toploto skozi sobo.
• Hlajenje je popolnoma, tekočina se odvaja skozi nagnjene cevi v dovod kotla, po katerem se cikel ponavlja.

Skupščina

Kljub navidezni preprostosti njenega delovanja gravitacijsko ogrevanje zahteva izpolnjevanje določenih pogojev za njegovo polnopravno delo:

Zahteve

1. Da bi se hitrost hladilnega sredstva gibala skozi cevi za doseganje zahtevanih standardov, mora biti razlika v temperaturi med izstopno odprtino in dovodom kotla najmanj 25 stopinj Celzija. To pomeni, da se več radiatorjev v sobah odvaja toplota, hitreje se voda premika v sistemu.
2. Raven ogrevalnega dela grelca mora biti pod ravnijo centralne osi radiatorjev, ki se nahajajo v hiši, tako da lahko hladilna tekočina prosto pretaka na vstopni del kotla.

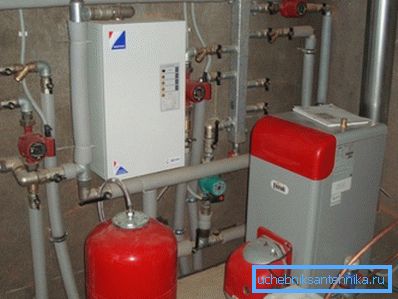

Nasvet: priporočamo, da se kotlov vgradi v jamo ali v klet. To bo zagotovilo zadosten dotok ohlajene tekočine.

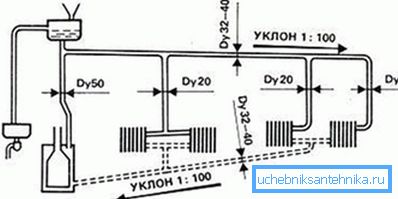

1. Povprečno naklon gibanja hladilne tekočine je treba upoštevati 1: 100.

1. Razdalja od grelnika do najbližjega radiatorja ne sme biti večja od trideset metrov zaradi prisotnosti odpornosti proti gibanju tekočine.

Nasvet: za zanesljivo delovanje ogrevalnega sistema je priporočljivo opazovati razdaljo do petnajst metrov prostora radiatorja. To zagotavlja uspešno premostitev hidravlične odpornosti cevi iz katerega koli materiala.

1. Dodatni pogoj za kompenzacijo hidravlične odpornosti je skladnost z minimalnimi standardi za premer uporabljenih cevi. Navodilo za optimalne velikosti za različne odseke izgleda takole:

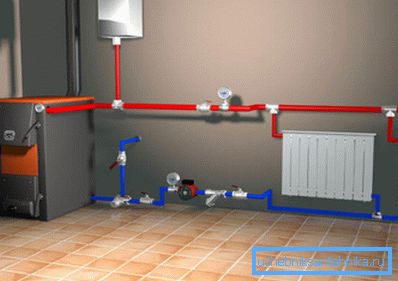

1. Celotno zgradbo je nujno treba napolniti s tekočino.. Za nadzor njene ravni je na najvišji točki sistema nameščena posebna posoda, ki vsebuje potrebno rezervo vode. Prav tako je odvodna cev povezana z zgornjim delom, ki omogoča prekomerno hladilno tekočino v primeru pregrevanja in prekomernega širjenja v kanalizacijski sistem.

Popularne sheme

Sistem ogrevanja ni težko opremiti z gravitacijskim gibanjem hladila. Če želite to narediti, morate upoštevati številne oblikovne značilnosti vašega doma in druge pomembne dejavnike (preberite tudi članek Ogrevanje plina v stanovanju: kako postati neodvisen od pripomočkov).

Nasvet: če imate najmanjšega dvoma o svojih sposobnostih, potem je bolje, da se obrnete na strokovnjake, saj bo cena napake pri namestitvi dizajna veliko višja od stroškov njihovega dela.

Samovodići sistemi ogrevanja imajo lahko naslednje izvedbene sheme:

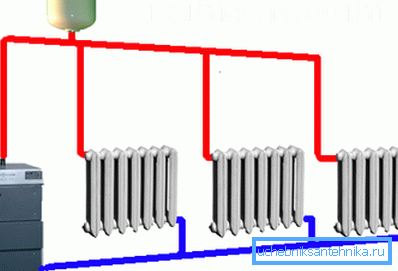

1. Najpogostejši in najpreprostejši v svoji zasnovi je zasnova, ki vključuje postavitev dovodnega kanala na vrhu sobe in povratno cev - na dnu.

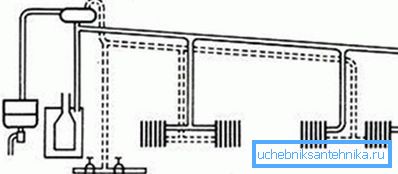

1. Če na tleh obstaja veliko ovir, so cevi, ki vračajo ohlajeno tekočino, nameščene blizu dovodnega voda.

1. Za območja, ki niso nagnjena k hudim zmrzalam, so lahko primerna naslednja ureditev elementov ogrevalnega sistema:

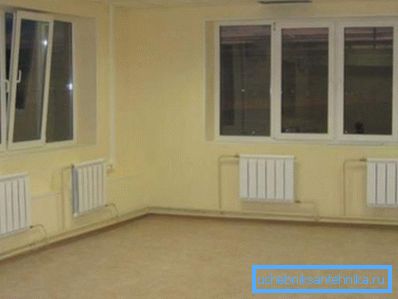

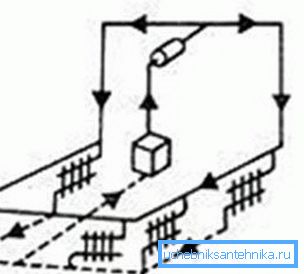

1. Za majhne hiše, ki se nahajajo v regijah z ostrimi zimami, je primerna boljša postavitev, ob upoštevanju lokacije radiatorjev pod okni zunanjih sten.

Zaključek

Ogrevalni sistem, ki predpostavlja naravno kroženje hladilnega sredstva, brez namestitve dodatne opreme, kar vpliva na znižanje stroškov. Toda treba se je spomniti tudi o težavah pri oblikovanju, ki mora upoštevati vse tehnične značilnosti stavbe. To je edini način, kako lahko zagotovite učinkovito delovanje celotne konstrukcije (glej tudi članek Alternativne naprave za ogrevanje - plinski grelniki za poletno hišo).

Videoposnetek je zagotovil dodatni material na temo. Vso srečo, da načrtujete in namestite!
