Grelne črpalke za dom: namen, naprava, izbirna merila,

Grelna črpalka za hišo je obvezna enota za sisteme s prisilnim kroženjem hladila. Večina sodobnih programov je zgrajena prav na obveznem načinu, zato je vprašanje izbire obtočne naprave zelo pomembno. Govorili bomo o osnovnih lastnostih in merilih za izbiro črpalke za ogrevanje.

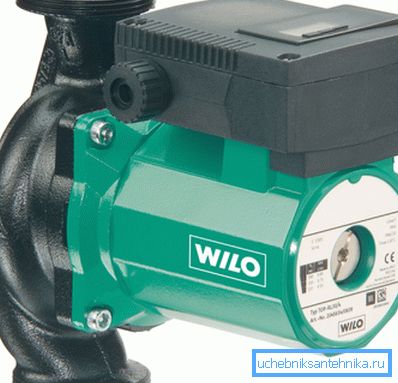

Ogrevalna krožna črpalka

Namen

Obstajajo dve vrsti organizacije gibanja hladilne tekočine v sistemih ogrevanja:

• naravni;
• in prisilnega kroženja.

Naravna cirkulacija je možna v majhnih preprostih shemih ožičenja, vendar pa obsežni in razvejani cevovodi zahtevajo prisilno premikanje tekočine.

Pred tem smo uporabili ogrevanje zasebne hiše brez črpalke, ker so bile enote premajhne in so bile precej drage. Poleg tega niso bila vsa naselja elektrificirana, motor motorja pa se napaja z električno energijo.

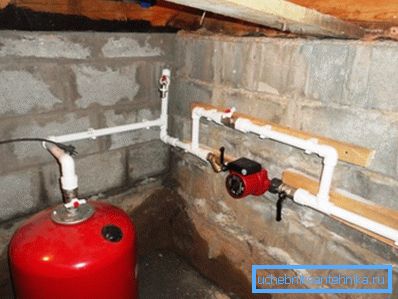

Vendar pa zdaj tudi majhni sistemi poskušajo narediti s prisilnim kroženjem, saj to povečuje učinkovitost prenosa toplote, povečuje učinkovitost ogrevanja in zmanjša porabo plina za ogrevanje hladilne tekočine. Gospodarjenje z gorivom v shemah s prisilnim prometom je lahko do 30% v primerjavi z naravnim gibanjem vode zaradi konvektivnega gibanja plasti različnih temperatur.

Bodite pozorni! Obtočna črpalka je potrebna za organizacijo prisilnega gibanja hladilne tekočine zaradi delovanja črpalke z elektromotorjem.

V večkokrogih s porazdelitvijo kolektorskih žarkov so zgradbe z več tlemi in velikimi površinami ogrevanja normalno naravno kroženje v ogrevalnem sistemu nemogoče zaradi velike hidravlične upornosti, ki nastane v cevovodu. Za odpravo tega upora je potrebna cirkulacijska črpalka.

Naprava in načelo delovanja

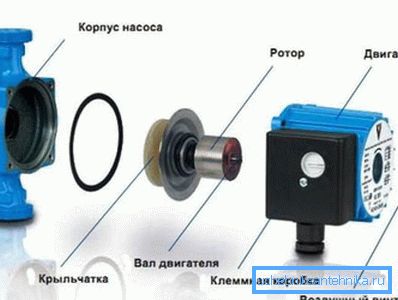

Poglejmo, kako je črpalka namenjena za ogrevanje hiše. Za jasnost uporabljamo shemo glavnih delov naprave:

Torej, naslednje enote so del enote:

• Telo črpalke, izdelano iz litega železa ali nerjavnega jekla. Tukaj je zajemanje rotirajočega rotorja toka vode in njegovo črpanje v določeni smeri;
• Ohišje motorja s statorskimi navitji. V navitjih se inducira rotirajoče magnetno polje, zaradi česar se rotor premika;

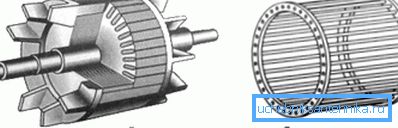

• Vrtljiv rotor motorja, v katerem statorsko polje inducira tok, ki se medsebojno ujema s poljem rotacijskega armature (asinhroni princip delovanja);
• Motorna gred s keramičnimi ležaji, ki prenašajo navor na rotor;
• Ročaj, ki se vrti na gredi in zajema tekočino, ki ga izvaja;
• Med rotorjem in rotorjem je zaščitna mufa, ki ne dovoljuje prodiranja vode v motor;
• Sponka s krmilno enoto, stikalo za hitrosti ali frekvenčnim pretvornikom;
• Zračni vijak za odstranitev presežnega zraka.

Načelo delovanja takega stroja je sledeče: izmenjalni tok se prenaša na navitje statorja in v njem ustvari pulzirajoče (rotirajoče) magnetno polje s frekvenco vrtenja 3600 rpm z enim parom navitij. Sile v sili presekajo stacionarni rotor in inducirajo tok v navijanju, ki ustvarja polje rotorja.

Vrtljivo polje statorja zajame (privlači) rotor in ga z njo zasuče. Gred je trdno povezana z rotorjem, zato se tudi vrti, prenaša silo na rotor, ki se nahaja na njej, in črpalka tekočine v telesu črpalke in ustvarja kroženje v sistemu.

Bodite pozorni! Za normalno delovanje enote mora biti črpalka napolnjena z vodo, sicer se zajemanje tekočine ne bo zgodilo in se rotor vrti v prostem teku.

Krmilna enota omogoča nastavitev hitrosti vrtenja gredi s preklopom sponk (dodajanje ali zmanjšanje števila parov navitja armature) ali pretvorbo frekvence izmeničnega toka.

Izbirna merila

Če želite izbrati ustrezno napravo, morate poznati naslednje parametre:

1. Tlak, ki ga mora zagotoviti črpalka. To je enako celotni hidravlični upor cevovoda, merjeno v metrih vodnega stebra;
2. Učinkovitost enote. Enako stopnji pretoka hladilne tekočine v sistemu, ki se izračuna s preračunom;

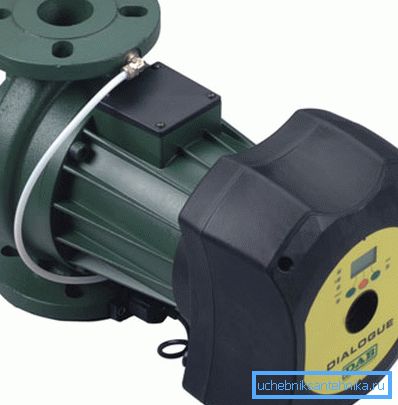

3. Povezovalne dimenzije. Prikazano na ohišju motorja, pogosteje obstajata dve vrsti - 25 in 32 mm oziroma 1 in 1,25 palca;
4. Montaža ali splošne dimenzije izdelka. Upoštevati jih morate, da se vaša enota prilega cevovodu.

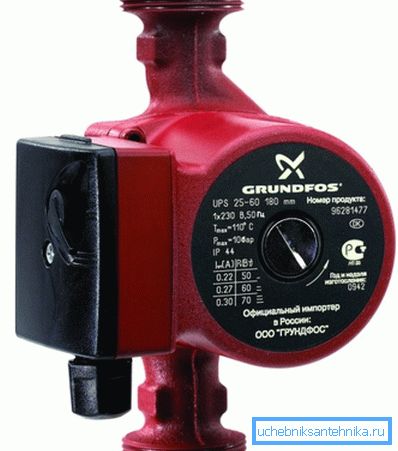

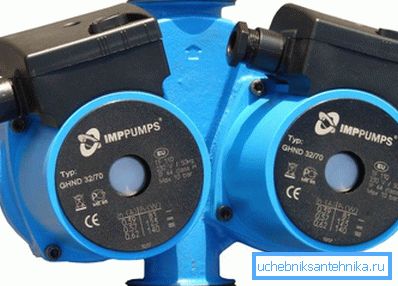

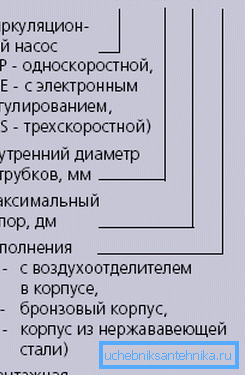

Bodite pozorni! Če pogledate označevanje primera, boste videli številčno razmerje, na primer 32/70. Prva številka označuje priključno dimenzijo v milimetrih, druga pa tlak v decimetrih, to je 70, je 7 metrov vodnega stolpca.

Tlak v sistemu se lahko izračuna preprosto s formulo

H = F * s, kjer:

• H - glava v metrih vodne stebre;
• F - število nadstropij z vključeno kletjo;
• c - povprečen koeficient, ki je enak vrednosti hidravličnih izgub na enem nadstropju stavbe. Po SNiP je za dvo-cevne sisteme 0,7 - 1,1 m in 1,16 - 1,85 m za sisteme kolektorskih žarkov.

Za cevovod zasebne hiše bi morala biti največja vrednost koeficienta.

Učinkovitost se izračuna po poenostavljeni shemi ali na podlagi značilnosti pretočnega tlaka. Poenostavljena formula za izračun:

Q = W / 1,163 * 20 = 0,043 * W, kjer:

• Q - uspešnost;
• W je količina toplotne energije, potrebna za ogrevanje prostora.

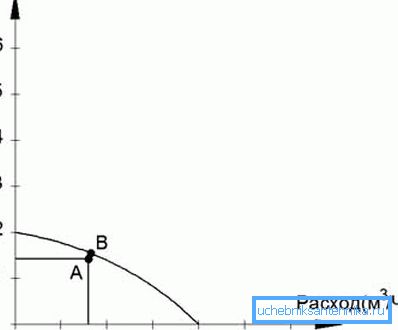

Poznavanje tlaka in zmogljivosti lahko določite obratovalno točko črpalke, s čimer določite vrednost tlaka na navpični osi grafa in hitrost pretoka - na vodoravnem položaju. Nato po katalogu lahko poiščete napravo, katere delovna točka je čim bliže točki, ki smo jo določili:

Montaža

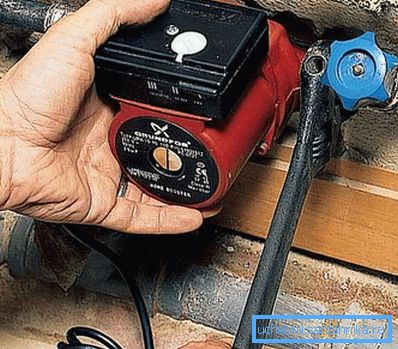

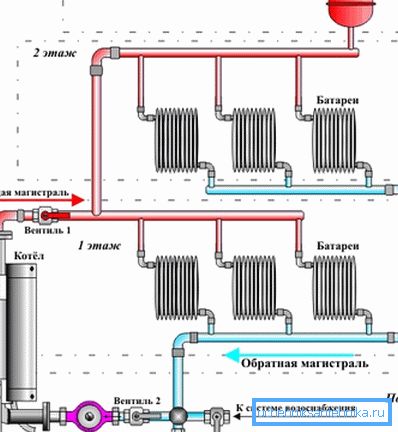

Navodila za montažo do-it-yourself črpalka je precej preprosta. Namestil se je na povratno cev, ki je nedaleč od kotla, saj je v tem delu vezja najnižja temperatura hladila.

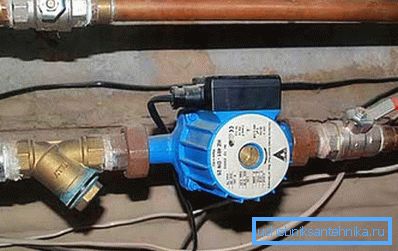

Pred vstopom v proizvod se obrezan grobi filter za vodo, pred filterom in po črpalki pa so nameščeni krogelni ventili, tako da je mogoče odstraniti napravo za zamenjavo ali popravilo brez izpraznitve vode.

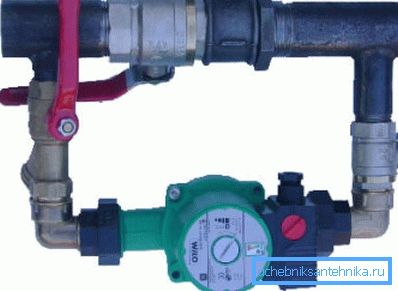

Pogosto je enota nameščena preko obvoda, obvodni del cevi pa blokira žerjav. Če se črpalka razbije, lahko odprete obvodni ventil za naravno cirkulacijo tekočine.

Bodite pozorni! Po namestitvi obtočnega stroja je treba preskusni testni tlak ogrevalnega sistema doma izvajati s posebnim tiskom.

Zaključek

Obtočna črpalka je potreben element sodobnih sistemov ogrevanja za zasebne hiše in velike objekte. Izbira in namestitev enote je izdelana v skladu z zgoraj opisanimi navodili. Videoposnetek vam bo pomagal izbrati in namestiti izdelek.
