Grelniki za prezračevanje: tipi, namestitev, izračun

Tema tega članka so naprave za ogrevanje zraka pri prezračevanju. Ugotovili bomo, kaj so in kako so nameščeni. Poleg tega moramo ugotoviti, kako se opravi izračun grelnika zraka.

Namen uporabe

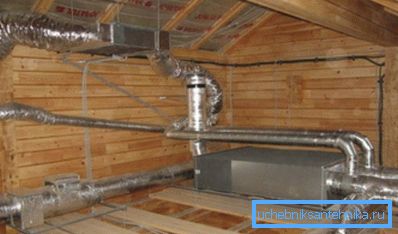

In v resnici, zakaj potrebujete ogrevan zrak?

Obstaja več razlogov:

• Njegova nizka temperatura pomeni neizogibno kondenzacijo v prezračevalnih kanalih.. Vsi ukrepi za toplotno izolacijo prezračevalnih cevi bodo zmanjšali le njegovo število, vendar problem ne bodo popolnoma rešeni. Ampak ogrevanje zraka na vhodu iz ceste vam bo omogočilo, da pozabite na kondenzacijo vlage.
• Jet ledenega zraka v spalnici ali vrtec bo vaše bivanje udobno in varno za vaše zdravje.

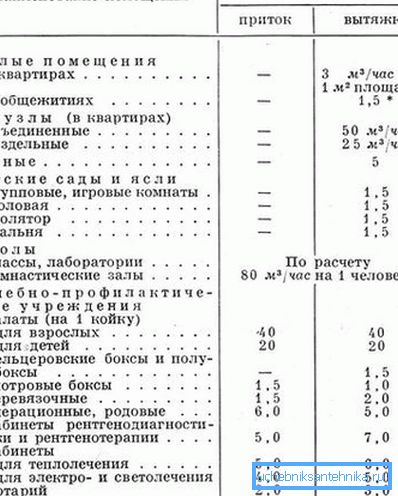

Mimogrede: pogosto v teh prostorih je organiziran le kapuco. Prilagajanje je zagotovljeno zaradi kroženja zraka med prostori.

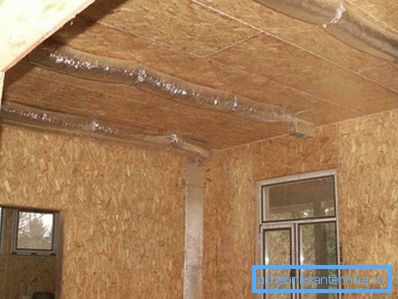

• Končno pa obstaja tudi sistem ogrevanja zraka. Ogrevan dovodni zrak, skupaj z reševalnimi sistemi, odpravlja potrebo po radiatorjih ali talnem ogrevanju, skupaj s kompleksno in drage ožičenje toplotnega nosilca.

Vrste

Glede na to, kateri znaki lahko razporedijo grelci?

Vir toplote

V svoji kvaliteti se lahko uporablja:

1. Električna energija.
2. Toplota, ki jo proizvede posamezni ogrevalni kotel, kotlovnica ali toplotna črpalka in se hladilniku dostavi na grelec.

Obe shemi bomo podrobneje preučili.

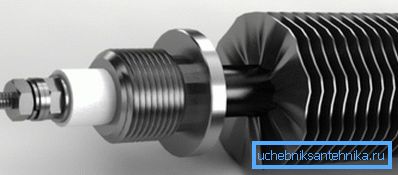

Električni grelnik zraka za prezračevanje svežega zraka je praviloma več cevnih električnih grelnikov (grelnih elementov) z lamelami, ki jih pritisnejo na njih, da povečajo območje izmenjave toplote. Električna moč takšnih naprav lahko doseže na stotine kilovatov.

Z močjo 3,5 kW niso priključene na izhodno odprtino, temveč neposredno na ploščo z ločenim kablom; z močjo 7 KW, močno priporočamo napajanje 380 V.

Sklic: ogrevanje vodnikov je neposredno sorazmerno s tokom, ki teče skozi njo. Povečanje napajalne napetosti omogoča zmanjšanje obratovalnega toka ob ohranjanju električne energije.

Kakšne so prednosti električnega grelnika za prezračevanje na ozadju vode?

• Enostavna namestitev. Dogovorite se, da je kabel veliko lažje priključiti na ogrevalno napravo, kot pa, da kroži hladilno tekočino v njem.
• Nobenih težav z izolacijskim slojem. Izguba v električnem kablu zaradi lastne električne upornosti je na dveh zaporedju manjša od toplotne izgube v cevovodu s katerim koli hladilnim sredstvom.
• Preprosto nastavljanje temperature zraka. Da bi bila temperatura dovodnega zraka konstantna, zadostuje, da se v napajalnem krogotoku ogreje nezapleteno krmilno vezje s toplotnim senzorjem. Za primerjavo, sistem grelnikov vode vas bo prisilil, da rešite težave pri usklajevanju temperature zraka, toplotnega nosilca in moči kotla.

Ali napajalnik ima napake?

1. Cena električne naprave je nekoliko višja od cene vode. Na primer, 45-kilovatni električni grelec lahko kupite za 10-11 tisoč rubljev; grelnik vode enake kapacitete bo stalo samo 6-7 tisoč.
2. Kar je bolj pomembno, pri neposrednem ogrevanju z električno energijo, so nezaslišani operativni stroški. Za segrevanje hladilne tekočine, ki prenaša toploto v ogrevalni sistem vode, se uporablja toplota zgorevanja plina, premoga ali peletov; ta toplota v smislu kilovatov je veliko cenejša od električne energije.

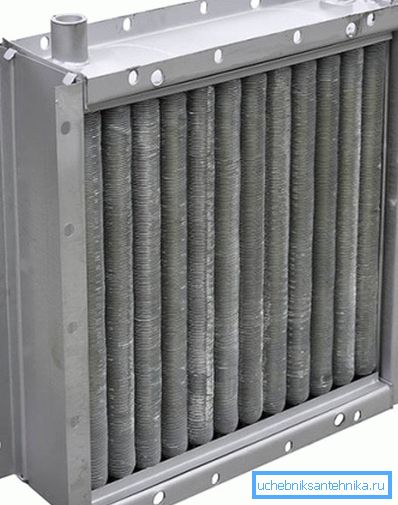

Grelniki vode za vstopno prezračevanje so na splošno konvencionalni toplotni izmenjevalci z razvitimi plavutmi.

Voda ali drugo hladilno sredstvo, ki kroži skozi njih, sprošča toploto v zrak, ki poteka skozi plavuti.

Prednosti in slabosti sheme odražajo značilnosti konkurenčne rešitve:

• Stroški grelnika so minimalni.
• Stroške med obratovanjem določajo vrsto uporabljenega goriva in kakovost toplotne izolacije ožičenja.
• Prilagajanje temperature zraka je relativno zapleteno in vključuje prilagodljiv sistem za nadzor kroga in / ali kotla.

Materiali

Pri električnih grelnikih zraka se na standardnih grelnih elementih običajno uporabljajo plasti iz aluminija ali jekla; manj pogosta ogrevalna shema z odprto volframovo tuljavo.

Za grelnike vode so tri različice.

1. Jeklene cevi z jeklenimi plavutmi zagotavljajo največjo konstrukcijsko cenovno ugodnost.
2. Aluminijeve cevi z aluminijastimi plavuti zaradi večje toplotne prevodnosti aluminija zagotavljajo nekoliko višji prenos toplote.
3. Nazadnje, bimetalni toplotni izmenjevalci iz bakrene cevi z aluminijastimi rebri omogočajo največji prenos toplote po ceni nekoliko nižje odpornosti na hidravlični tlak.

Izvajanje po meri

Posebej je treba omeniti par rešitev.

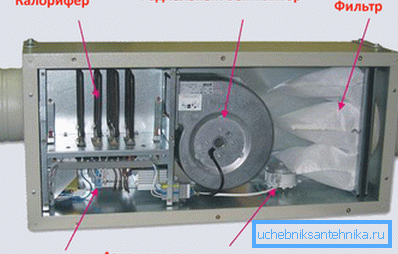

1. Zračne enote so grelec z vnaprej nameščenim ventilatorjem za dovod zraka.

1. Poleg tega industrija proizvaja izdelke z rekuperatorji toplote. Del toplotne energije se vzame iz zraka v izpušnem prezračevanju.

Skupščina

Če ni posebnih težav pri nameščanju električnih naprav, potem je z vodo vse nekoliko bolj zapleteno. Kakšna je vezava grelnika za prezračevanje? Za sistem z avtomatskim ogrevanjem z nizko močjo, najpreprostejšo rešitev bi bilo namestiti par zapornih ventilov (v primeru popravila) in termostatsko glavo na izhodu v režo pred grelcem.

Poleg tega je povezava s splošnim sistemom ogrevanja nujno zagotovljena z obvodom, ki bo omogočal izklop naprave brez zaustavitve kroženja. Če je za ogrevanje zraka v prezračevanju celotne zgradbe odgovoren zračni grelnik visoke zmogljivosti, bo takšno navodilo očitno neprimerno. Tu je ena od možnih shem vezanja.

Verjetno shema zahteva nekaj pripomb.

• Zapiralni ventili na vstopu, kot v prejšnjem primeru, so potrebni v primeru popravila ali zamenjave samega grelnika ali zapornih ventilov, ne da bi zaustavili kroženje v glavnem krogu.
• Grobi filter preprečuje zaseg trosmernega ventila ali črpalke iz posode, peska ali rje.
• Obtočna črpalka omogoča, da hladilno sredstvo kroži skozi majhen obroč skozi skakalec.
• Kontrolni ventil preprečuje, da se hladilno sredstvo premika skozi skakalec v nasprotni smeri: tlak na pretočni cevi je vedno večji.

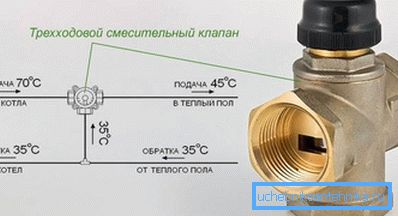

• Končno, glavni element sheme - trosmerni ventil z električnim pogonom in temperaturnim senzorjem - omogoča mešanje medija za prenos toplote iz dovodnih in povratnih cevi, ki oddaja mešanico glede na odčitke senzorja.

Pomembno: Trenutek, ki ni naveden na shematični sliki, bo deloval samo, če je na povratnem cevovoru pritrjena podložka (na primer na eni od prirobnic spodnjega ventila).

Izračun

Kakšen je izračun moči prezračevalnega grelnika?

Tukaj je preprosta formula oblike Q (W) = L * 0,335 * (TV-Tn), kjer:

• Q - moč naprave;
• L - pretok zraka v kubičnih metrih na uro;
• TV in Tn - izhodni in vbrizgani tok.

Torej, pri zunanji temperaturi -5C, ciljna temperatura vstopnega prezračevanja + 18 ° C in poraba zraka 500 m3 / h, bo izračun toplotnega grelnika 500 * 0,335 * 23 = 3852,5 vatov.

Zaključek

Upamo, da bomo lahko odgovorili na vsa vprašanja, ki so se nabrali v bralcu.

Dodaten primer materiala, kot ponavadi, je v priloženem videoposnetku v tem članku. Uspehi!
