Hidravlični izračun ogrevalnega sistema: skoraj zapleten

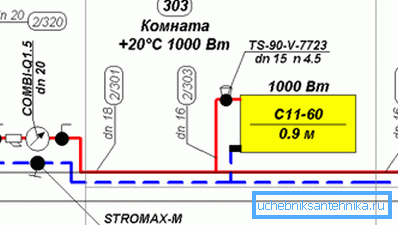

Kaj je hidravlični izračun ogrevalnega sistema? Katere vrednote potrebujejo izračune? Končno, glavna stvar: kako jih izračunati, ne da bi imeli natančne vrednosti hidravlične odpornosti vseh delov, ogrevalnih naprav in elementov ventilov? Ugotovimo to.
Kaj pričakujemo
Za vsak ogrevalni sistem je najpomembnejši parameter toplotna moč.
Določa:
- Temperatura hladilnega sredstva.
- Toplotna moč grelnih naprav.
Opomba: v dokumentaciji je zadnji parameter prikazan za fiksno temperaturno delte med temperaturo hladilne tekočine in zrakom v ogrevanem prostoru pri 70 ° C. Zmanjšanje temperaturne delte za polovico povzroči dvojno zmanjšanje toplotne moči.
Izpustili bomo metode za izračun toplotne moči za prizori: imeli so dovolj tematskih materialov, ki so jim namenjeni.
Za zagotovitev prenosa toplote iz avtoceste ali kotla na ogrevalne naprave pa sta pomembni še dva parametra:
- Notranji del cevovoda, vezan na njegov premer.
- Pretok v tem plinovodu.
V avtonomnem ogrevalnem sistemu s prisilno cirkulacijo je pomembno vedeti nekaj več vrednot:
- Contour hidravlična odpornost. Izračun hidravlične odpornosti ogrevalnega sistema bo določil zahteve za tlak, ki ga ustvari obtočna črpalka.
- Hitrost pretoka hladilne tekočine skozi tokokrog, določena z delovanjem obtočne črpalke ogrevalnega sistema z ustrezno glavo.
Težave
Kot pravijo v Odesi, "so."
Da bi izračunali celotno hidravlično odpornost vezja, morate upoštevati:
- Odpornost ravnih cevnih odsekov. Določena je po materialu, notranjem premeru, pretoku in stopnji hrapavosti stene.
- Odpornost vsakega prehoda in premera prehoda.
- Odpornost vsakega ventilskega elementa.
- Odpornost vseh grelnih naprav.
- Odpornost toplotnega izmenjevalca kotla.
Zbiranje vseh potrebnih podatkov bo očitno postalo problem tudi v najpreprostejši shemi.
Kaj storiti
Formule
Na srečo je za avtonomni ogrevalni sistem hidravlični izračun ogrevanja lahko izveden s sprejemljivo natančnostjo in brez prehajanja v divjino.
Pretok
Od spodnje strani je omejena z rastjo temperaturne razlike med pretokom in donosom, hkrati pa z večjo verjetnostjo zračenja. Hitri pretok bo prisilil zrak iz mostov v avtomatski odzračevalni ventil; počasna se ne more sprijazniti s to nalogo.
Po drugi strani pa prehitro pretok neizogibno povzroči hidravlični hrup. Elementi ventilov in obratov stekleničenja bodo vir nadležen hum.
Za ogrevanje je območje sprejemljivega pretoka od 0,6 do 1,5 m / s; vendar se izračun drugih parametrov ponavadi izvaja za vrednost 1 m / s.
Premer
Z znano toplotno močjo ga je najlažje dvigniti glede na tabelo.
Notranji premer cevi, mm | Toplotni tok, W pri Dt = 20C | ||
Hitrost 0,6 m / s | Hitrost 0,8 m / s | Hitrost 1 m / s | |
8 | 2453 | 3270 | 4088 |
10 | 3832 | 5109 | 6387 |
12 | 5518 | 7358 | 9197 |
15 | 8622 | 11496 | 14370 |
20 | 15328 | 20438 | 25547 |
25 | 23950 | 31934 | 39917 |
32 | 39240 | 52320 | 65401 |
40 | 61313 | 81751 | 102188 |
50 | 95802 | 127735 | 168669 |
Tlak v glavi
V poenostavljeni različici se izračuna po formuli H = (R * I * Z) / 10000.
V njem:
- H je želena vrednost glave v metrih.
- I - izguba tlaka v cevi, Pa / m. Za ravno cevno presečišče izračunanega premera potrebuje vrednost v območju od 100-150.
- Z je dodaten kompenzacijski faktor, ki je odvisen od razpoložljivosti dodatne opreme v vezju.
Konturni elementi | Vrednost koeficienta |
Fitingi in fitingi | 1,3 |
Termostatske glave in ventili | 1.7 |

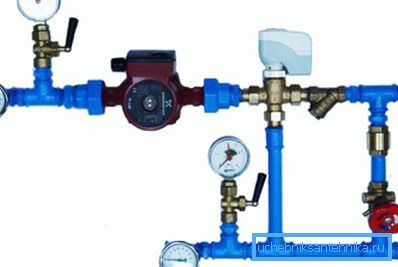

Mešalec s tremi ali dvosmernimi ventili | 1.2 |
Če sistem vsebuje več elementov s seznama, se pomnožijo ustrezni koeficienti. Torej, za sistem s krogelnimi ventili, navojnimi priključki za cevi in termostatom, ki uravnava prepustnost polnjenja, Z = 1,3 * 1,7 = 2,21.
Uspešnost
Navodila za izračun z lastnimi rokami tudi zmogljivost črpalke ni preveč zapletena.
Produktivnost se izračuna po formuli G = Q / (1.163 * Dt), v kateri:
- G - zmogljivost v m3 / uro.
- Q je toplotna moč vezja v kilovatih.
- Dt je razlika v temperaturi med dovodnimi in povratnimi črtami.
Primer
Naj navedemo primer hidravličnega izračuna ogrevalnega sistema pri naslednjih pogojih:
- Temperatura delta med dovodnimi in povratnimi cevmi je enaka standardni 20 stopinj.
- Termična moč bakra - 16 KW.
- Celotna dolžina enodnevne polnilnice Leningradka je 50 metrov. Ogrevalne naprave so vzporedno s polnjenjem. Manjkajoči termostati, razbitje polnila in sekundarna vezja z mešalniki.
Začnimo torej.
Najmanjši notranji premer skladno z zgornjo tabelo je 20 milimetrov pri hitrosti toka najmanj 0,8 m / s.
Koristno: sodobne obtočne črpalke imajo pogosto stopenjsko ali, bolj udobno, nemoteno prilagajanje zmogljivosti. V slednjem primeru je cena naprave nekoliko višja.
Optimalna glava za naš primer bo (50 * 150 + 1.3) / 10000 = 0,975 m. Pravzaprav v večini primerov parametra ni treba izračunati. Razlika v sistemu ogrevanja stanovanjske stavbe, ki v njej zagotavlja cirkulacijo - le 2 metra; to je ravno minimalna glavna vrednost absolutne večine črpalk z mokrim rotorjem.
Produktivnost se izračuna kot G = 16 / (1.163 * 20) = 0,69 m3 / uro.
Zaključek
Upamo, da bodo zgornje metode izračunavanja pomagale bralcu izračunati parametre lastnega ogrevalnega sistema, ne da bi prišli v džunglo s kompleksnimi formulami in referenčnimi podatki. Kot vedno, priloženi videoposnetek ponuja dodatne informacije. Uspehi!
