Hladilnik oljnega olja: pogosti napaki, popravilo napak in

Namestitev oljnega radiatorja za ogrevanje v hiši v državi ali v garaži v tem trenutku je stvar navadnega in potrebnega. Kljub vsem užitkom znanstvenega in tehnološkega napredka se še vedno pojavljajo prekinitve ogrevanja. Takšno enoto lahko sestavite ročno ali kupite tovarniški model, vendar se v vsakem primeru vsi lastniki soočajo s potrebo po popravilu teh izdelkov. Govorili bomo o morebitnih razčlenitvah in zapletenosti sestava.

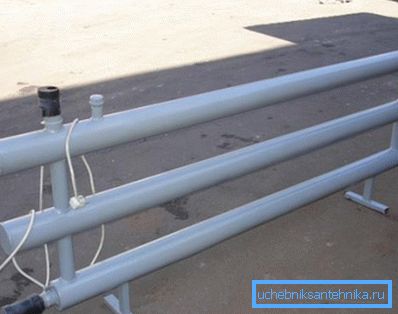

V foto - volumetrični domači enoti.

Popravilo oljnega grelca

Starejša generacija se spominja, da je bila prej v spremni dokumentaciji za vse električne naprave nujno podrobna shema, zaradi katere je bilo možno popraviti izdelek z lastnimi rokami.

Sodobna navodila praviloma ne vsebujejo takšnih pojasnil. Toda ne bi smeli obupati, oljni grelnik ni vesoljska plovila in je to mogoče razumeti.

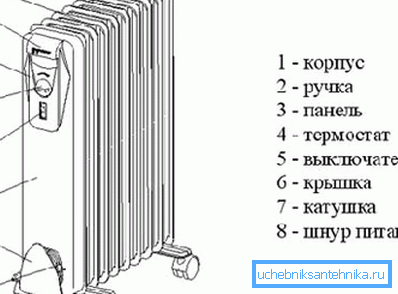

Lokacija vozlišč.

Skupna škoda

Pomembno: ni potrebno zastrašiti, če hladilnik olja klikne na ogrevanje ali po izklopu. Ko se tehnično olje v notranjosti naprave segreje ali ohladi, je rahlo drgnjenje normalno. Plus, taki zvoki lahko naredijo termostat. V nekaterih primerih namestitev naprave na trdno, ravno površino odpravi težavo.

  • Če senzorji na nadzorni plošči električne naprave ne kažejo znakov življenja, najprej morate poskrbeti, da vtičnica deluje. Velika obremenitev povzroči izgorevanje kontaktov. Naslednja številka je vtič, tukaj je vzrok podoben. Prepričajte se, da so vtičnice in vtičnice v redu, preverite mehansko neoporečnost same žice, hrapavost, gube in nadtlak;

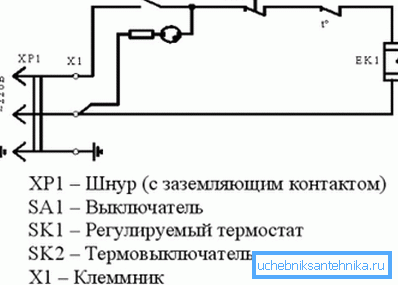

Shematski diagram.
  • Če se prižgejo indikatorji, se ventilator, kadar je, zavrti, vendar ni toplote, morate preveriti delovanje termičnega releja. Takšne stvari se pogosto ne popravljajo, cena je majhna in so na voljo taki releji. Odvijte par pritrdilnih elementov in znova priključite sponke ne bo enostavno;
  • V primeru, ko se enota segreva normalno, vendar se po segrevanju ne izklopi, je treba iskati razlog v termostatu. Kot pri termostatu termostat ni popravljen, se takoj spremeni v novo. Kljub dejstvu, da se naprava zdi, da dela, ni vredno zamika s zamenjavo termostata. TENY, ki deluje v načinu konstantne preobremenitve, hitro izgori in to je resno;
  • Če so žice in avtomatizacija normalni, morate preveriti stanje grelnih elementov.. "Pritiskani" TEN je mogoče zamenjati samo v primeru, ko je zagotovljena možnost razstavljanja. Pri nizkocenovnih modelih so lahko grelni elementi tesno zapečateni, zato je tukaj že ceneje kupiti nov grelec;

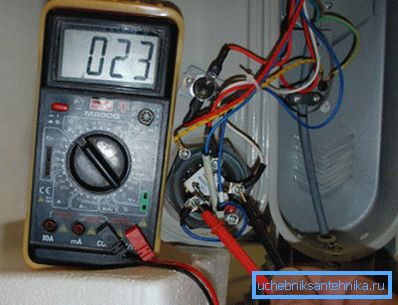

Diagnostika TENA z ohmmetrom.

Popravilo napak

Namig: čeprav je shema oljnega hladilnika razmeroma ni zapletena, če se odločite, da boste enoto popravili z lastnimi rokami, se ne zanašajte na pomnilnik. Vse ukrepe razstavljanja je treba zabeležiti na papirju ali video, da se pozneje vrne v prvotno stanje.

Popravilo, vtič ali kabel je zelo enostaven. Vtičnica ali vtič se sprostita, v primeru ogljikovega napada pa se vse izgorele dele odstranijo in obrezujejo s smetmi. Vrv preprosto pogleda in "zazvoni" z ohmmetrom.

Ne pozabite na kontaktno skupino znotraj same naprave. Po odstranitvi zaščitnega pokrova je potrebno tudi pregledati in preprečiti notranje kontakte.

To se zgodi, da majhni ostanki pridejo v sidro termostata in stiki tudi gorijo. V tem primeru morate odklopiti vozlišče, odstraniti vzrok za blokado in očistiti vezje ter ga dodatno obrišite z alkoholom.

Pri popolni zamenjavi termostata je priporočljivo takoj nastaviti nastavitve. To je mogoče doseči z nastavitvijo gibanja sidra v razponu od 1,5 do 2,5 mm. Kohl je bil odstranjen ohišje, je koristno takoj zvoniti termostat in varovalko.

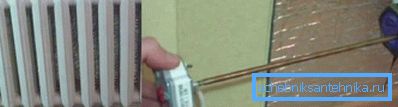

Grelec na osnovi MS-140.

Če se po vseh naporih izkaže, da je vzrok za okvaro "punjen" grelni element, ga je treba zamenjati. Poenostavite se, vendar morate pazljivo ravnati, da ne oljajte. Plus, naši kitajski prijatelji raje shranijo na kakovost tesnil, kar pogosto vodi do rahlega uhajanja olja, algoritem ukrepov bo enak.

Naprava oljnega radiatorja omogoča vgradnjo grelnih elementov v spodnji del naprave. Pokrov se lahko pritrdi z več vijaki ali pa z dvojnim zatičem. Napravo je treba obrniti na glavo in odviti pritrdilne elemente, skrbno odstranite grelce.

Termostatski senzor.

Nasvet: na sodobnem trgu je veliko različnih modelov grelnikov, vizualno podobni modeli se lahko razlikujejo po značilnostih ali imajo drugačen nosilec. Zato bi bila idealna možnost, da vzamete star ogrevalni element in jo predstavite v trgovini, prosimo, da izberete isto.

Da bi odstranili ali preprečili uhajanje olja pri menjavi grelnega elementa, uporabite paronitne tesnila, praviloma so opremljeni z grelnimi elementi. Upoštevajte, da gumijastih tesnil ni priporočljivo uporabljati, se lahko po kontaktu s tehničnim oljem poslabšajo ali ne prenesejo višjih temperatur. Da bi bili poleg paronita varni, morate še dodatno zmešati spojino s toplotno obstojnimi tesnilnimi masami.

Zapečatenje TENA.

Kako sestaviti oljni grelnik

Takšna enota na domu ni velika stvar. Poleg tega je shema naprave oljnega radiatorja povsod enaka, razlika le v moči opreme in velikosti instrumenta.

Odvisno od velikosti in zahtevane moči naprave, lahko vanj vgradite od 1 do 4 grelne elemente. Pogosto je za gospodinjski grelec dovolj en grelec.

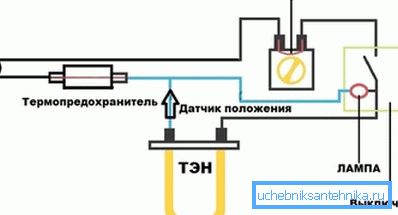

Standardno električno vezje oljnega hladilnika.

Kar zadeva primer, je izbira velika. V ta namen se najpogosteje uporabljajo aluminij ali jeklene baterije iz litega železa. Lahko pa uporabite tudi konvencionalni kovinski plinski jeklenec, cev s primernim premerom ali običajno tesno zaprto posodo. Glavna stvar, da se grelec ne dotika primera.

Ne pozabite samega olja. Praviloma je priporočljivo, da vzamemo katero koli rafinirano tehnično olje. Idealna možnost pa velja za električno transformatorsko olje. Ta sestava je že prilagojena za delo pri visokih temperaturah.

Cena za to je precej visoka in lahko traja do polovice proračuna, zato je treba izmeriti količino telesa.

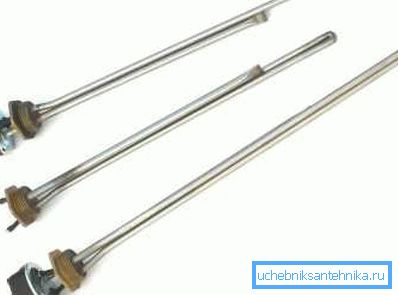

Sorte grelnikov.

Najprimernejši način za izdelavo grelca je standardna litoželezna baterija MS-140, ima sprejemljive stroške, poleg tega pa so na trgu na voljo tudi že pripravljeni grelni elementi in ustrezni pribor, prilagojen temu modelu.

Kot smo že omenili, so grelniki nameščeni na spodnjem koncu naprave. Ohišje mora biti ozemljeno na nasprotni strani konstrukcije, na dnu je nameščen krogelni ventil in odtočna cev za olje. To še posebej velja za volumetrične grelnike s težkim ohišjem, kjer je olje drenažo, če je potrebno, ovirano zaradi velike mase.

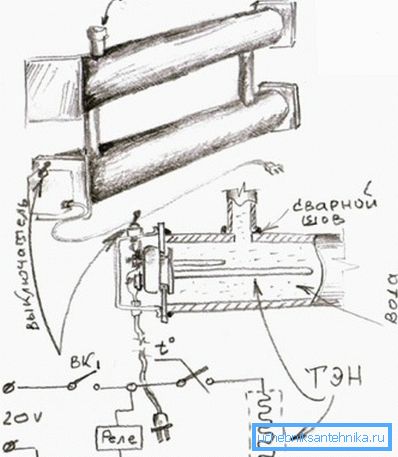

Skica radiatorja.

Kohl, govorimo o grelcu na osnovi MS-140, zgornja odprtina baterije, ki se nahaja nad grelnim elementom, je zaprta z zamaškom. In nad izpustnim ventilom je luknja zaprta z vtikačem z vgrajenim ventilom Mayevsky, tako da je mogoče, če je potrebno, sprostiti tlak.

Pomembno: ne glede na velikost in prostornino grelnika mora biti njegovo polnjenje v mejah 85%. Preostalih 15% bo nadomestilo širjenje olja pri segrevanju, plus v velikih enotah pa je zaželeno namestiti dodatni ekspanzijski rezervoar.

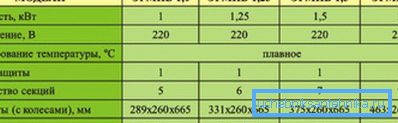

Značilnosti različnih modelov grelnikov.

Videoposnetek v tem članku prikazuje podrobnosti o sestavu grelca.

Zaključek

Kot vidite napake oljnega radiatorja in sestavljanje ročne električne naprave z lastnimi rokami, niso transcendentno zapletene in neizvedljive. Za tiste, ki jim je lažje vizualno zaznati podatke, smo v tem članku pripravili videoposnetek.
