Horizontalni sistem ogrevanja: lastnosti naprave

Vodoravno ožičenje ogrevalnega sistema se že dolgo uporablja po vsem svetu. V naši državi se šele začenja uspešno izvajati v novih stavbah. Kaj je tako privlačna in kakšne vrste se dogaja, menimo v tem članku.

Načela delovanja

Obravnavani sistem ima naslednjo strukturno sestavo:

Vrste ožičenja

Vodoravno ožičenje ogrevanja je odvisno od njegove izvedbe:

Enotna cev

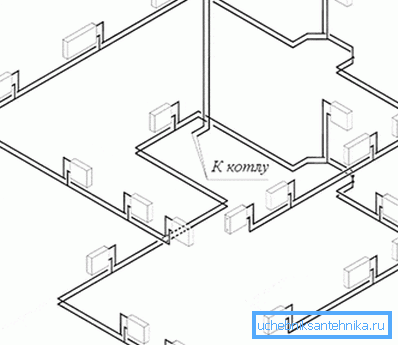

Kot je razvidno iz slike, v tej izvedbi toplo in hladno tekočino prehaja skozi isto cev in radiatorji so medsebojno povezani serijsko.

Seveda je cena tega oblikovanja veliko nižja zaradi gospodarnosti materialov, vendar se pojavijo tudi nekatera oprijemljiva pomanjkljivost:

• V tem času se voda ohladi, dokler ne prestopi celotnega tokokroga, kar bistveno zmanjša učinkovitost in poveča stroške ogrevanja prostora..

Nasvet: Priporočljivo je omejiti uporabo takih sistemov v majhnih zasebnih hišah. V njih grelna vezja niso tako velika, da v celoti prezrejo prezgodnjo izgubo toplote iz hladilnega sredstva.

• Oprijemljiva razlika med temperaturami prvega in zadnjega radiatorja v tokokrogu. To negativno vpliva na enakomerno porazdelitev toplote.
• Kompleksnost prilagajanja lastnih rok. Vsaka sprememba delovanja enega od radiatorjev bo vplivala na delovanje vseh ostalih.

• Nevšečnost pri izvedbi popravil, saj bo celo najmanjša obnova zahtevala izklop celotnega sistema.

Twin cev

V pretekli različici že obstaja veliko prednosti, potencial horizontalne napeljave pa je v celoti realiziran:

• Tekočina, ki teče skozi baterije, ni časa za ohladitev., saj se tok hladilne tekočine na eni cevi in ​​izpust ohlajene vode - na drugi strani.
• Hladilnik segreva vzporedno, kar daje priložnost, da na njih doseže enako temperaturo in s tem najboljšo mikroklimo v hiši.
• Zmožnost nadzora temperature. To omogoča bolj ekonomično uporabo ogrevalnega sistema, kar zmanjšuje njegovo moč v času segrevanja zunaj.

Dvoplastni žarek

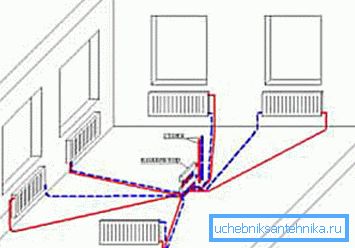

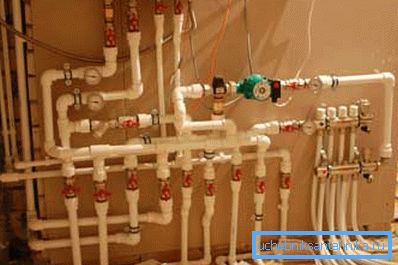

To je zbiralec, saj omogoča namestitev kolektorja v vsakem stanovanju, ki bo distribucijski tok hladilne tekočine vsakemu radiatorju posamično razdelil.

Ta postavitev cevi ima več pomanjkljivosti:

• Veliko število materialov, ki znatno povečajo stroške sistema.
• Potreba po obtočnih črpalkah.

Toda številne prednosti še vedno postajajo najbolj napredne in priljubljene:

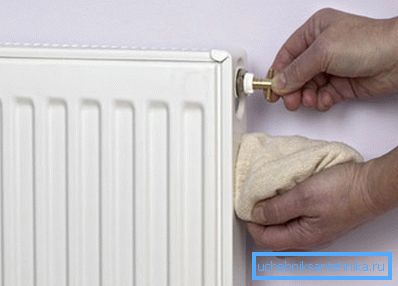

• Dopustnost prilagoditve delovanja vsakega radiatorja posebej. To zagotavlja edinstvene možnosti za nadzor mikroklime vašega doma.
• Vsako od vezij je samostojni zaprti sistem.. Lahko so opremljeni z dodatnimi napravami in po potrebi popravila ne bodo potrebna za izklop celotnega ogrevanja, dovolj je, da odrežete želeno baterijo.
• Brez ventilatorja na radiatorjih, so že na razdelilniku.

Namig: priporočamo tudi, da takoj namestite merilnike porabe toplote. Omogočili bodo, da upoštevajo le vročino, ki jo potrebujete, tako da vam ne bo treba plačati pregretega prostora.

Splošne značilnosti

Toliko prednosti, ampak kaj je ulov? Oglejmo si pogled na ekonomski vidik vodoravnega ogrevanja:

Prihranki

V primerjavi s tradicionalnimi vertikalnimi sistemi je obravnavani projekt dražji, predvsem pa gre za porazdelitev žarkov z dvema cevema. Toda dolgoročne raziskave na tem področju kažejo, da se plača v prvih dveh ali treh letih. Kaj se to zgodi?

Poglejmo:

• Približno dvajset odstotkov stroškov celotnega inštalacijskega dela plača razvijalec, saj grelne cevi polagajo v talnem estrihu, ko se polije.

• Regulacija moči radiatorjev daje prihranke v toplem vremenu.
• Zmanjševanje števila nesreč in puščanj vam omogoča, da shranite družinski proračun za klice vodovodarjev.

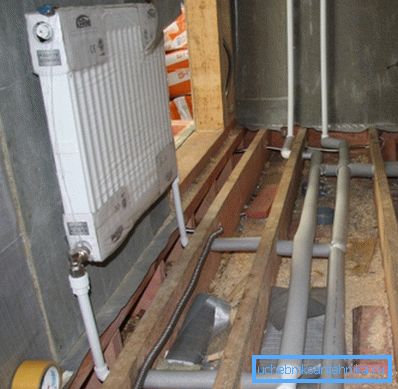

• Rabljene plastične cevi so veliko cenejše od jeklenih cevi.

Najmanjši štrleči elementi

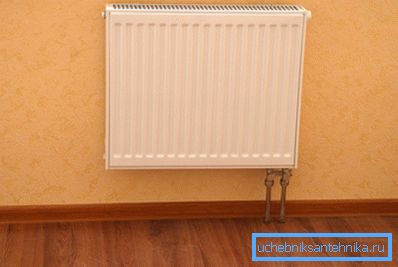

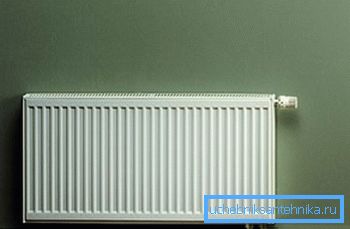

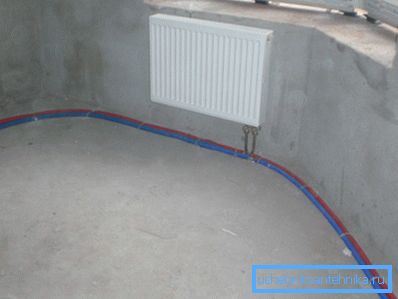

Ločeno je treba upoštevati dejstvo, da so cevi, ki oskrbujejo hladilno tekočino, skrite v estrih. Zaradi tega je mogoče razlikovati med naslednjimi prednostmi:

Skupščina

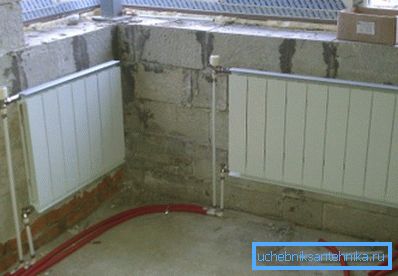

Takoj je treba opozoriti, da so navodila za namestitev vodoravnega ogrevalnega sistema precej zapletena in da dela ni priporočljivo izvajati sami.

To je posledica naslednjih razlogov:

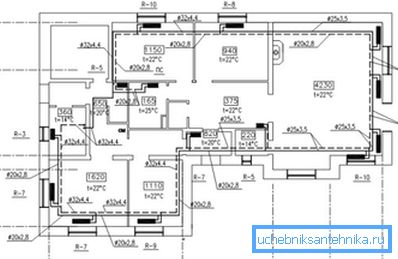

• Zapletenost potrebnih izračunov in oblikovanja, ki jih lahko samo strokovni inženir.

• Neposredno za namestitev, zagon in razhroščevanje, morate imeti tudi ustrezne izkušnje in znanje o najnovejših standardih, ki so na našem področju vključeni samo.
• Potreba po potrditvi izvajanja vseh potrebnih standardov s strani vladnih strokovnjakov, ki morajo registrirati vso opremo za ogrevanje.

Vsaka napaka v projektu ali v fazi povezave lahko povzroči dodatne stroške, ki bodo presegli plačilo za delo najetih strokovnjakov, zato nekajkrat pomislite, preden sami sami namestite vodoravni ogrevalni sistem.

Zaključek

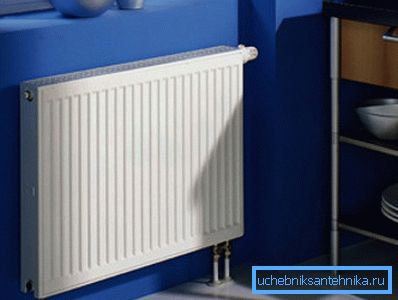

Vodoravni ogrevalni sistemi so v mnogih pogledih boljši od tradicionalnih navpičnih kablov. Imajo boljše zmogljivosti, večjo zanesljivost, sposobnost nadzora nad delovanjem in številnimi drugimi tehničnimi prednostmi. In tudi njihovi višji stroški z obrestmi se izplačujejo v prvih letih delovanja.

Na priloženem videu se boste lahko seznanili z dodatnimi materiali, ki so neposredno povezani z navedeno temo. Izberite samo najboljše za svoj dom!
