Infrardeče ogljično toplo tla

Infrardeče toplotno talno ogrevanje se nanaša na inovativne vrste ogrevanja. V smislu učinkovitosti presega vse znane sisteme ogrevanja. Njegov učinek na telo je podoben generatorju aerona, ki se uporablja v tradicionalni medicini. Znanstveno je bilo potrjeno, da se »žarki življenja«, kot se imenuje sevanje infrardečega spektra, prispevajo k odstranjevanju toksinov iz telesa, zavirajo stres in preprečujejo nastanek malignih celic. Še en tak tip se imenuje pameten, ker greje predmete, človeško telo, pohištvo v prostoru, tako da se zrak ohladi. Ima sposobnost samoreguliranja: ko se temperatura grelnega elementa dvigne, kompozitni material ogrevanega dna ogljikovih vlaken zmanjša električni upor in posledično zmanjša moč infrardečega sevanja.

Lastnosti in pogledi

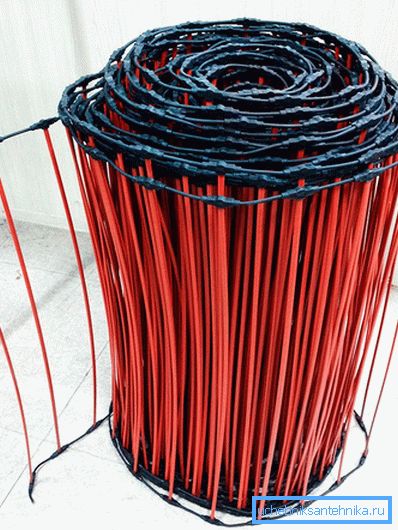

Lastnosti in pogledi

Poleg učinkovitosti (poraba 25-40 W / m? Na uro) in zaščita pred pregrevanjem ima tla ogljika še nekaj prednosti:

  • zanesljivost, odpornost proti koroziji in požaru, eksplozija, zaradi visokotehnoloških lastnosti in prisotnosti zaščitne plasti cementnega estriha;
  • zaradi majhne teže konstrukcije ne nosi obremenitve na tleh in podpornih strukturah prostora;
  • ne ustvarja elektromagnetnega sevanja.

Obstajata dve vrsti sistemov:

  1. Osnovne preproge.
  2. Ogljikova folija.

Palični termomati so elastična struktura široka 83 cm in dolga do 25 m. Vsako matlo lahko razrežemo večkrat na 10 cm. Palice so vzporedno priključene v električni tokokrog, zato okvara enega elementa ne vpliva na delo drugih.

Vsaka palica sestoji iz ogljika, srebra in grafita in je zaprta v zaščitno plašč troslojnega polietilena. Ko se električna napetost nanaša na konca palice, povzroči infrardeče valove.

Grelni elementi

Grelni film za infrardeče filamentno ogrevanje (IPO) je sestavljen iz dveh polipropilenskih slojev s trakom iz ogljik-grafitne zmesi, prevlečene na notranji strani tiskalnika.

Polaganje folije, za razliko od palic, ne zahteva penetracije in prelivanja s cementnim estrijem. Preko filma položimo parket, laminat ali druge prevleke.

Piling in električni priključek

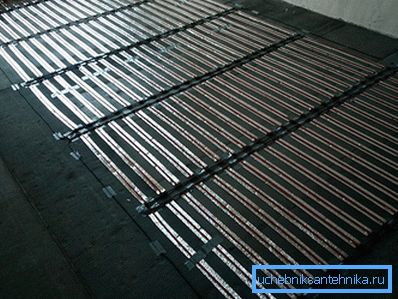

Piling in električni priključek

Tehnologija polaganja in povezovanja talnega ogrevanja je preprosta in ne zahteva posebnih veščin. Namestitveni koraki:

  1. Površina pred polaganjem je izravnana s cementno-peskovim estrijem in je nadzorovana s stopnjo. Dovoljene nepravilnosti so 3 mm.
  2. Izdelujemo hidroizolacijo, površino polimeriziramo s topljenčnim polietilenskim filmom 50-100 mikronov.
  3. Top izolacijski substrat z odbojno plastjo, tako da toplota "ne gredo na tla." Za te pločevine uporabimo materiale iz pene s prevleko mylar: Armofol ali Planex. Izolacija mora biti nameščena reflektivno navzgor. Spoji so pritrjeni z lepilnim trakom.
  4. Odrežite in položite trak. Dolžina enega traku ne sme presegati 20-25 m. Trak je treba usmeriti na steno z vtičnico, iz katere se napaja. Na tej strani so nameščeni električni skakalci in termostat je nameščen. V podnožje naredimo vdolbino in namestimo toplotni senzor v valovito cev. Primeren temperaturni senzor, na primer model SF-7? 30. Razdalja med robovi trakov mora biti 5-8 mm, prekrivanje trakov je prepovedano. Treba je preprečiti padanje orodij na površino filma in ne stopiti na razgrajene termoelemente sistema.
  5. Paralelne odseke vzporedno povezujemo v električno omrežje z žicami s sponkami - sponkami na koncih. Objemke morajo biti na koncu žic varno zatesnjene. Primeren žični odsek 2,5 mm. Posnetke morate pritrditi na kontakte traku. Ena stran mora vstopiti med polimerne plasti v IPO, druga stran posnetka pa je nameščena na zunanji bakrenim vodilom. Dovoljeno je priključiti na vijake. Polaganje žic in štrlečih pritrdilnih elementov je lahko v žlebovih. Uporabljamo za izolacijo prevodnih delov debelozidne toplotno krčljive cevi, izolacijske trakove, vključene v sistem in bitumenska mastika.
  6. Temperaturni senzor priključite na regulator temperature. Omrežna napetost se napaja preko regulatorja temperature. Po uporabi napetosti preverimo delovanje vseh delov, bodite pozorni na enakomernost ogrevanja in odpravite težave.

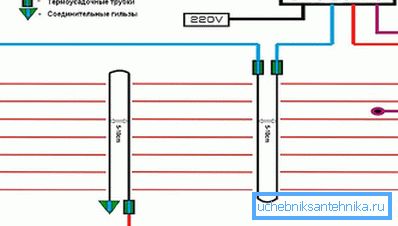

Priključni načrt ogljičnega talnega ogrevanja na omrežje

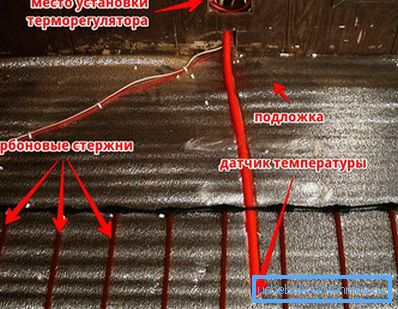

Powerline zaporedje

Pomembno je preveriti kontakte - povezava ne sme povzročiti iskrenja ali toplote več kot celotna površina za ogrevanje.

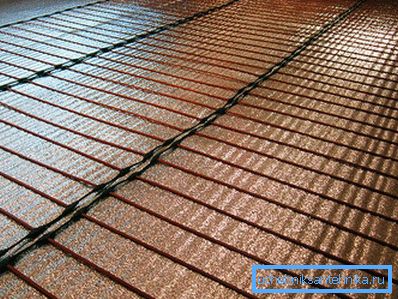

Ekonomično ogrevanje tal

Po tem se lahko sistem zažene v obratovanje. Če imate izkušnje pri polaganju infrardečega ogljikovega toplotnega dna, si svoje izkušnje razdelite v pripombe k članku.

Morda vas bo zanimalo:

  • Kako položiti toplo dno pod ploščico?
  • Kako narediti toplo dno na balkonu?
  • Kako izbrati toplo dno?

Video

Poleg članka vas vabimo, da si ogledate videoposnetek o vgradnji talnega ogrevanja iz ogljikovih vlaken:
