Izbira radiatorjev za ogrevanje: izbirna merila, ki jih

Poskušali vam bomo povedati, kako izbrati radiator. Zagotovili bomo, da bo to le splošen pregled in ne posebna navedba, saj je to precej posamična zadeva.

Kljub temu lahko sami določite, kaj izberete, če nadomestite značilnosti tehničnih pogojev vašega doma pod določenimi merili. Poleg tega je vprašanje ne samo o materialih, iz katerih se izvajajo grelne naprave, ampak tudi o njihovi moči in izračunu, tematski videoposnetek pa bo utrdil vaše znanje.

Namestitev radiatorja

Radiatorji. Izbira

Opomba Pri izbiri radiatorja za hišo ali stanovanje morate upoštevati več meril. Prvič, to je njen delovni tlak in ocenjeni tlak v sistemu, drugič, material izdelave za združljivost s hladilno tekočino, tretjič, njegova vrednost glede na prostornino prostora in, četrtič, estetski videz.

Litoželezni

Litoželezni

Vidite na zgornji sliki boleče poznani, še posebej starejši generaciji, ki je uspel živeti v ZSSR, litoželezni akumulator, katerega proizvodnja še ni prenehala, poleg tega pa se konture takšnih naprav popolnoma upravičijo. Glavno prednost takšne naprave lahko imenujemo njegova združljivost z vsemi hladilnimi sredstvi, moč sivega železa pa ne povzroča pritožb.

V stanovanjskih zgradbah v času Hruščovih, v nekaterih stanovanjih, ki so bili nameščeni med gradnjo hiše, še vedno obstajajo radiatorji! To se morda zdi neverjetno, vendar je to res - moje sosedje niso popravile ogrevanja 52 let (hiša je bila zgrajena leta 1963) in v tem času so bile uhajanje le na ceveh!

Seveda to ne pomeni, da bi moralo litje trajalo tako dolgo - obstaja veliko primerov, ko pride do puščanja v 10-20 letih, čeprav navodilo običajno zagotavlja 30-letno življenjsko dobo. Toda takšne neuspehe se lahko pojavijo ne zaradi slabega stanja železa, ampak iz slabe kakovosti sestavnih delov - praviloma se material ne pojavi.

V spremljajočih dokumentih je prikazan delovni tlak - odvisno od debeline stene je lahko 9-12 atmosfere, čeprav preskus tlaka (preskus) doseže 14-16 atmosfer, so instrumenti lahko enokanalni in dvokanalni.

Litoželec ima eno posebnost - dolgo časa ohranja toploto, kar je zelo primerno za centralno ogrevanje, vendar ni povsem primerna za avtonomijo, saj tudi debelina stene ni enostavna. Poleg tega je v takih odsekih zelo visoka poraba vode, ki znova potrebuje energetske vire. Masa enega odseka, odvisno od velikosti naprave, je od 3,5 kg do 7,1 kg.

Jeklo

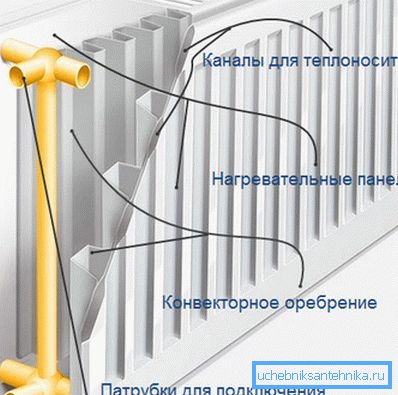

Tip plošče

Jeklene plošče radiatorjev ogrevanja so verjetno najnižja cena vseh podobnih naprav, vendar to sploh ne kaže na neuspeh strukture - le material in proizvodni stroški precej manj.

Če govorimo o ploščah, potem so lahko en, dva ali tri dele, vendar vsak sestoji iz dveh profilov, ki imajo žigosane kanale za tekočino in so varjeni skupaj z valjčnim varjenjem. Taki deli so med seboj povezani s povezavami, kot je razvidno iz zgornje slike.

V odvisnosti od števila plošč, iz katerih je naprava sestavljena, so dodatni elementi priloženi, da optimizirajo zračno konvekcijo.

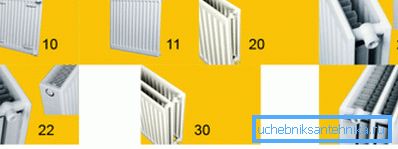

Vnesite številke

Pojasnila za fotografijo:

  • 10 - enojna plošča, brez konvektorja in obloge;
  • 11 - ena vrstica brez rešetke, s konvektorjem;
  • 20 - dvojna vrsta, z zračno konveksno masko, brez konvektorja;
  • 21 - dvojne vrste konvektivnih plavut, ohišja;
  • 22 - dvojna vrstica, dve konvektivni plavuti, ohišje;
  • 30 - tri-vrstna, konvektivna finja ni prisotna, jaslice na vrhu;
  • 33 - tri vrstice, tri konvektivne plavuti; ohišje

Opomba Učinkovitost prenosa toplote takšnih radiatorjev, ki so predstavljena zgoraj, je odvisna od sposobnosti bolj ali manj zračnega zraka. Tipi št. 10 in št. 11 oddajajo toplotno energijo le iz stene, zato so najšibkejši.

Zaradi poceni teh naprav, njihove majhnosti in enostavnosti namestitve imajo prednost v zasebnem sektorju. Delovni tlak zgoraj opisanih naprav, odvisno od proizvajalca, je od 8 do 10 atmosfere.

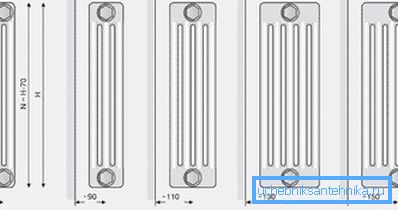

Cevni jekleni radiatorji

Cevne naprave iz jekla so veliko dražje in bolj zapletene v zasnovi - izgledajo zelo podobne radiatorjem iz litega železa, ki so mnogi znani, vendar se pri testiranju s tlakom segrejejo precej hitreje in niso slabše od delovnega tlaka - vsaj 12 atmosfer in 16 atmosfer. Glavni problem takih grelnikov je njihov zelo visok strošek - gospodinjski pripomoček stane več kot uvoženi bimetalni.

Aluminij

Aluminijski radiatorji

Glavna prednost aluminija kot kovine je v tem primeru visok prenos toplote in nizka teža, vendar ni vse tako preprosto - izdelane so iz zlitin. Ena od proizvodnih metod je metoda litja, kjer se doda 12% silicija - zlitina, imenovana silumin.

Takšna naprava ima dovolj debele stene in lahko vzdrži delovni tlak od 6 do 16 atmosfere.

Druga metoda je iztiskanje, to je ločen vertikalni del naprave, izdelan iz ekstrudirnega aluminija, vendar je kolektor odlit iz istega siluminata, čeprav je v nekaterih primerih tudi iztiskanje. Po tem se vsi deli pritisnejo skupaj.

Ampak, radiatorji iz litega in ekstrudiranega jekla niso posebej kakovostni - lahko tečejo na spojih in toplota iz njih ni enakomerno porazdeljena.

Popolnoma druga črta sta anodizirani akumulatorji, za izdelavo katerih se uporablja čistilni aluminij najvišje kakovosti - anodna oksidacija se v proizvodnem procesu, ki spremeni kovinsko strukturo, po kateri se ne boji korozije.

Spojke se uporabljajo za povezavo odsekov, njihova sprednja stran pa je zelo gladka in toplotna moč je enakomerna in visoka. Poleg tega je zelo visok delovni tlak in, odvisno od modifikacije, lahko doseže 50-70 atmosfer, vendar so stroški takšnih grelnikov zelo visoki.

Opomba Aluminijeve naprave (razen anodnih) je treba uporabljati le v neodvisnih sistemih ogrevanja. Poleg tega je treba v hladilno sredstvo dodati protikorozijske dodatke.

Bimetal

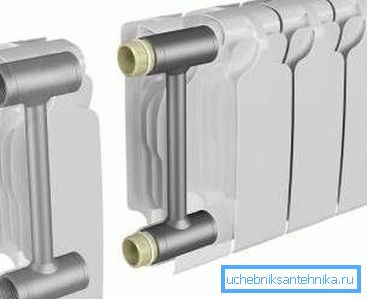

Bimetalni dizajn radiatorja

Takoj je treba reči, da obstaja bimetal in polibimetal, kar vpliva na tehnične lastnosti radiatorjev. Vsi seveda razumejo, da pojem sam po sebi pomeni povezavo dveh kovin na stopnji adhezije, ne da bi se talil.

Zvarjeno jekleno jedro pod visokim pritiskom se vlije z aluminijem, zaradi česar se hladilno sredstvo dotika samo jekla (nevarnost korozije izgine), aluminijasta majica pa služi kot odličen prevodnik toplote, kar ustvarja tudi dober estetski videz.

Tudi jedro je v nekaterih primerih lahko izdelano iz bakra - izbira grelnega radiatorja za avtonomne sisteme z dodatkom antifriza k hladilnemu sredstvu je nerjavno jeklo. Ta možnost je najbolj optimalna rešitev.

V polibimetalnih radiatorjih je jedro sestavljeno iz dveh kovin - jekla in aluminija, kjer so navpični kanali iz jekla in vodoravni - aluminij. Ta kombinacija povzroči povečanje prenosa toplote, hkrati pa alkalije v vroči vodi (zlasti pri centralnem ogrevanju) povzročijo korozijo iz aluminija. Poleg tega lahko različne fizične lastnosti Al in Fe pri segrevanju vodijo do premika kanala.

Bimetalni grelci so lahko delni ali monolitni, vendar se v tehničnih indikatorjih jasno razlikujejo:

Vrsta radiatorja Življenje Delovni pritisk Toplotna moč
Monolit 50 let 100 bar 100-200W
Sekcija 20-25 let 20-35 bar 100-200W

Primerjalna tabela

Tovrstni radiatorji so primerni tako za samostojno kot centralno ogrevanje, v zadnjem primeru (zlasti v visokih stavbah) je to prava rešitev, kjer lahko tlak v sistemu včasih doseže 9-12 ozračij in voda se tam ne očisti in nosi so različni aktivni elementi, ki so nevarni za barvne kovine.

Izračun moči

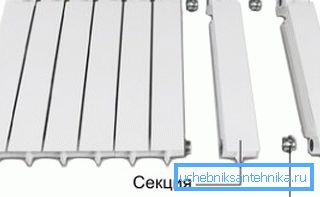

Montažni del
  • Zdaj pa poglejmo, kako izračunati potrebno moč radiatorjev nad tlemi, če zgornje meje v njej ne presegajo standardne višine 240-260 cm in tukaj za en kvadratni meter po SNiP 2.04.05-91 * potrebujete 100 W toplotne energije. Na primer, vzemimo sobo 3,55,5 m, kar pomeni, da bomo potrebovali 3.5 * 5.5 * 100 = 1925W ali 1.925 kW, zato moramo za to vrednost izbrati grelno napravo.
  • Če izberete radiatorsko ploščo, potem morate samo pozornost nameniti njegovi moči in vzeti eno ali dve napravi, tako da je količina vsaj 2 kW (vedno zaokrožena), vendar v primeru odsekov morate samo izračunati njihovo skupno moč. Vzemite na primer bimetal, kjer povprečni odsek moči doseže 170W ali 0,17kW in izračuna število kosov za isto področje. 1,925 / 0,17? 11,35, potem boste potrebovali 12 odsekov.
  • In kako izbrati grelni radiator, če je soba z visokimi stropi - tukaj, glede na isto SNiP, norma je 41W / m3. Vzemite sobo z istim prostorom, vendar s stropi 3 m, to pomeni, da bo potrebna moč 3.5 * 5.5 * 3 * 41 = 2367.25 W, nato 2367.25 / 170? 13.9, kar pomeni, da boste potrebovali 14 odsekov, ki lahko sestavite v eni ali dveh napravah.

Zaključek

Če želite v svoji hiši namestiti ogrevanje z lastnimi rokami, morate pri izbiri in izračunu moči radiatorjev vedno upoštevati izgubo toplote, ki se zgodi z velikim številom oken, iz osnutkov, s pogostim prezračevanjem in tako naprej. Zato je odvisno od možnosti izgube toplote vedno dodajte prejeto moč 100-200W ali samo en del. Uspehi!
