Izbor in polaganje cevi za talno ogrevanje: lastnosti

Sodobni analitiki napovedujejo povečanje tarif za električno energijo v bližnji prihodnosti. Torej se bo cena povečala ne le za uporabo električnih naprav, temveč tudi za ogrevanje prostorov. V povezavi s takšnimi napovedmi postaja vse bolj pomembno iskanje najbolj stroškovno učinkovitega načina ogrevanja doma.

Poleg poceni, želim, da ta sistem ne presega estetske privlačnosti, hkrati pa ohranja običajno udobje v domu. Ena izmed najpogostejših rešitev, ki izpolnjujejo te zahteve, je namestitev "toplih pod" v hiši. Dokaz, da je vodni model polipropilenskih materialov najbolj stroškovno učinkovita oprema za ogrevanje.

Značilnosti različnih vrst sistemov

Prednosti namestitve sistema "toplo pod" lahko cenijo vsi, ki so vsaj malo seznanjeni z osnovami fizike.

Danes, odvisno od vrste hladilne tekočine, obstajata dve vrsti podobnih konstrukcij:

1. Voda;
2. Električni.

Bodite pozorni! Načelo delovanja v prvem in drugem primeru je zelo podobno. Pod površjem talne cevi ali specializiranih kablov, ki ga bodo ogrevali, in z ogrevane površine se bo topli zrak dvignil na strop.

Običajno je ta vrsta gradnje nameščena v kuhinji ali v kopalnici, ker so v njih nameščene keramične ploščice za talne obloge, zahvaljujoč odličnim parametrom toplotne prevodnosti. Seveda toplo nadstropje ni težko opremiti v kateri koli drugi sobi, vendar se glede na vrsto izbranega tlaka zmanjša tudi učinkovitost njegovega dela.

Da bi namestili ali izbrali cevi za tak sistem s svojimi rokami, morate imeti vsaj minimalno znanje o svojih tehničnih lastnostih.

Bodite pozorni! Proizvajalci pogosto omenjajo vse prednosti predlaganega izdelka in molčijo o svojih pomanjkljivostih, vendar je za pravilno izbiro potrebno poznati celotno sliko parametrov, zlasti ker je cena takšnega sistema precej visoka.

Glavni parametri vodnega tla

Cev, ki se uporablja za ustvarjanje "toplih podov", je varna in ekonomična, vendar je za njeno polaganje potrebna dodatna oprema in pripravljalna gradbena dela, ki lahko znatno povečajo stroške (preberite tudi člen Jeklene pravokotne cevi - tehnične informacije in regulatorne zahteve).

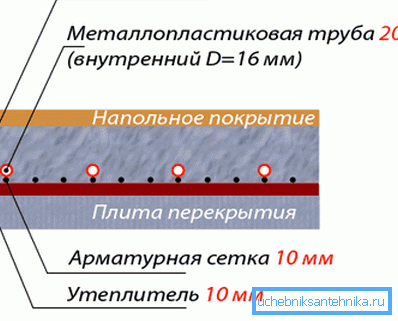

Polaganje cevi debelina tal za približno 10-15 cm. Prav tako boste preživeli nekaj časa na testiranju in zagonu. Toda v vsakem primeru se ogrevajte, kar bo glede na količino porabljene električne energije veliko bolj ekonomično.

Koristi

Prednosti takšnih struktur vključujejo:

• Enakomerno segrevanje celotne površine, tudi če pri izbiri cevi za toplo tla stopite na baker;
• Popolne naprave za maskiranje;
• Zmožnost ogrevanja velikih površin z nizkimi stroški;
• Delo vezja ni povezano z različnimi vrstami sevanja, škodljivih za zdravje;
• Stroški namestitve so enkratni, zaradi pomanjkanja potrebe po vzdrževanju sistema;
• Brez stroškov vzdrževanja.

Slabosti

Poleg prednosti imajo taki sistemi nekatere pomanjkljivosti:

• Potreba po nakupu vodne črpalke;
• Zapletenost procesa namestitve pri uporabi polipropilenskih cevi;
• Težave z zmanjšanjem tlaka v ogrevalnem stolpu;
• Težave pri odkrivanju puščanja vezja po končnem inštalacijskem delu.

Vgradnja vodnega poda

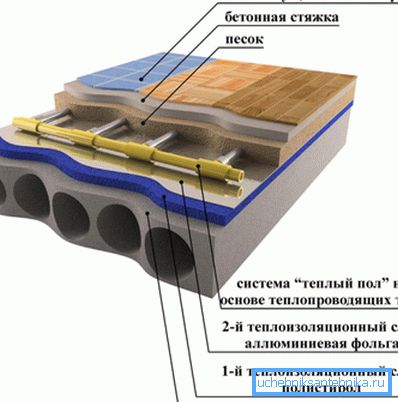

V tej vrsti ogrevalnega sistema je glavni grelni element toplotno izolirana plošča betona. Znotraj te plošče so vgrajene konstrukcijske cevi, skozi katere kroži vroča hladilna tekočina.

Kratka navodila za namestitev takih sistemov so sestavljena iz naslednjih korakov:

1. Na tleh se ustvari idealno ravno cementno peskovito estrivo;
2. Na estrihu vzdolž stene je postavljena toplotna izolacijska tla z aluminijastim filmom, ki preprečuje izgubo toplote;
3. S pomočjo specializiranih pritrdilnih elementov se cev položi na termoizolacijski substrat glede na to, kako je to predvideno s postavitvijo cevi ogrevane talne površine;
4. Izdelana kontura je napolnjena s cementom;
5. Tla se polagajo na suhem cementu.

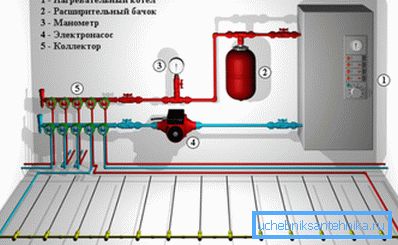

Bodite pozorni! Da bi ustvarjeni sistem pravilno deloval, je treba kupiti in namestiti opremo, ki bo krmilila pretok hladila v cev.

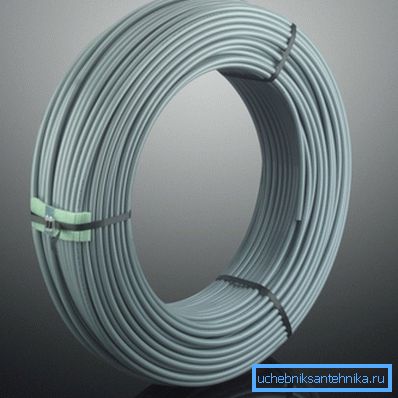

Kako izbrati cev

Za izdelavo takih sistemov uporabite naslednje vrste cevi:

• Polibuten;
• Jeklo;
• Kovinska plastika;
• Baker;
• Polipropilen.

Normativna dokumentacija prepoveduje uporabo materialov iz železnih kovin za izdelavo takih sistemov, ker Izdelki za šivanje ne morejo zidati v stene in tla.

Visoke zahteve za cevi se uporabljajo zaradi dejstva, da se po polaganju strukture vlije z betonom in kakršna koli škoda bo morala razpokati cement. Za ustvarjanje "toplo pod" se uporabljajo specializirani materiali, in ne tiste cevi, ki se uporabljajo za vgradnjo vroče in hladne vode.

Svet Najbolj primerni so materiali s premerom od 16 do 18 mm. Če izberete takšne izdelke, lahko rahlo povečate debelino tal, in za zadostno hidravliko ni treba kupovati dodatne opreme.

Materiali morajo imeti naslednje parametre:

• Obstrukcija difuzije kisika;
• Koeficient linearne ekspanzije 0,025 Mm / mK ali manj;
• Toplotna prevodnost - 0,43 W / mK.

Bodite pozorni! Če želite ustvariti sistem v eni sobi, je treba kupiti en cel kos, katerega operativno obdobje mora biti enako življenjski dobi same zgradbe.

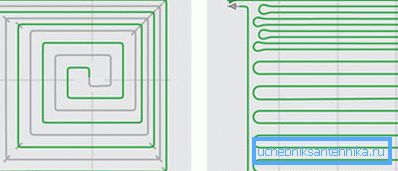

Polaganje cevi za ta tip ogrevanja se lahko izvede z naslednjimi metodami:

1. Spiralni ali polž;
2. Zigzag;
3. Obe metodi.

Pri polaganju na različne načine so stroški enaki, vendar pa bo učinkovitost takšnih sistemov drugačna.

Bodite pozorni! Poraba cevi v toplem nadstropju je neposredno odvisna ne le od površine prostora, temveč tudi od nagiba površine.

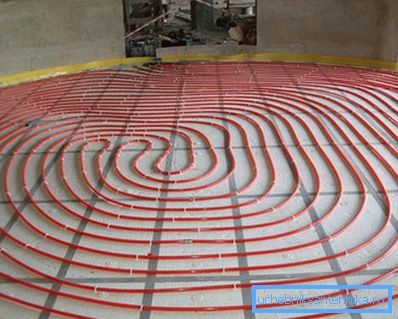

Spiralni stil

V tem primeru se cevi z različnimi vrstami tokov izmenjujejo drug z drugim - vroča cev je v bližini hladnejšega dela vezja.

Ta oblika polaganja zagotavlja najbolj enakomerno porazdelitev toplote. V apartmajih se običajno uporablja.

Svet Polž ni primeren za sobo, katere tla imajo naklon.

Zigzag polaganje

Pri tej metodi polaganja je treba pripraviti dejstvo, da bo tla na zunanji steni bolj vroča in da bo presegla razdaljo, se bo globoko ohladila v prostor. Da bi zagotovili enotnost ogrevanja, bo potrebno kupiti dodatne črpalke, ki ustvarjajo večjo hitrost gibanja hladila.

Razmik cevi

Razdalja med cevmi talnega ogrevanja, imenovana tudi kot cevi talnega ogrevanja, se izračuna glede na namen prostora. Manjši je višina cevi pri polaganju toplega dna, bolj se bo površina segrela.

V tem primeru se toplota porazdeli po radiu, zato je treba za najučinkovitejše ogrevanje upoštevati, da se ti polmeri ne prekrivajo.

Svet Polaganje je treba opraviti na kvadratnih oznakah, ki so prisotne na izolatorju.

Nekatere značilnosti modela

Dejansko proces oblikovanja takšnih ogrevalnih konstrukcij ni tako preprost.

Da bi cev pravilno izmerili na toplem nadstropju, morate upoštevati številne dejavnike, kot so:

1. Želena temperatura;
2. Namen sobe;
3. Parametri uporabljenih materialov itd.

Bodite pozorni! Oblikovanje takšnih sistemov se danes izvaja s pomočjo specializiranih računalniških programov. Uporaba te programske opreme vam omogoča, da določite ne le količino materiala in opreme, temveč tudi, kakšna bo največja dolžina cevi za ogrevani tla.

Zahteve za namestitev

Delo na namestitev "toplo pod" je možno šele po zaključku potrebnih pripravljalnih gradbenih del. Debelina ustvarjenega tla bo okoli 10-13 cm.

Zato je treba v skladu s to konstrukcijo upoštevati zahtevo v prisotnosti najmanj 70 mm. V nasprotnem primeru je treba povečati debelino ogrevanega tal.

Če se namestitev ogrevalnega kroga izvaja v kopalnici, bo zasnova pritegnila tla te sobe na višjo raven. Če ne upoštevate tega dejstva, se bo v primeru izrednega dogodka voda iz te sobe iztočila v prostore.

Če je tla prostora tik ob tleh, je treba zagotoviti, da je dobro izolirana. Če je bil za hidroizolacijo uporabljen bitumen, je treba pod toplotnim izolatorjem namestiti podlago iz polietilena ali lepenke.

Cementno pesek mora imeti popolnoma ravno površino. Dovoljena količina nepravilnosti je le 1 cm.

Na mestih, kjer so prisotne višinske razlike, lahko cev pridobi ukrivljeno obliko, kar prispeva k oblikovanju zračnega prostora v sistemu, kar preprečuje kroženje hladilne tekočine.

Na koncu

Po izbiri za vodno talno gretje vam zagotavljate toplino in udobje doma. Poleg tega okolju prijazen dizajn nima škodljivega vpliva na vaše zdravje in zdravje vašega gospodinjstva (glej tudi članek o vodi in plinovodu ter njene značilnosti).

In videoposnetek v tem članku vam bo pokazal še več skrivnosti vgradnje te vrste ogrevalnega kroga in tankočutnosti izbire cevi.
