Izračun bimetalnih radijatorjev za površino, prostornino in

Kakšen je izračun bimetalnih radiatorjev na območju stanovanja? Kako izračunati število odsekov, potrebnih za ogrevanje hiše ali stanovanja z nestandardno višino stropa? V našem članku bomo poskušali najti odgovore na ta in nekatera druga vprašanja.

Faze izračuna

Izračun bimetalnih delcev za ogrevanje je sestavljen iz dveh stopenj:

1. Ocena potrebe po toplotni zmogljivosti;

Opomba: po površini se lahko izračuna samo s standardno (ustreza trenutni SNiP) izolaciji ovojnic zgradbe in standardnim (2,5 m) višino stropa. V drugih primerih je sistem poravnave precej zapleten.

1. Ponovni izračun toplotne moči v številu odsekov ob upoštevanju toplotnega toka, ki ustreza enemu odseku.

Toplotni tok na odsek

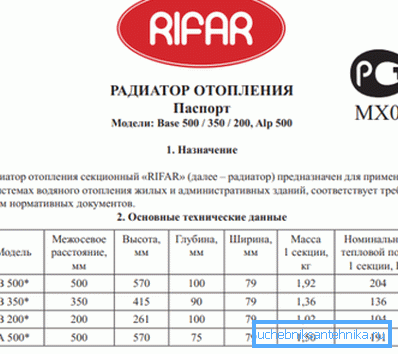

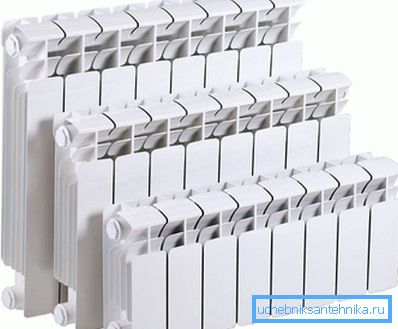

Začnimo s preprostejšo nalogo. Izračun bimetalnega odseka radiatorja zahteva potrebo po referenčnih podatkih - toplotni tok za en del. Tu so njihove ocenjene vrednosti za različne velikosti grelnikov:

Vendar, kot je običajno v takih primerih, trik je v podrobnostih.

• Proizvajalci poročajo o vrednosti toplotnega toka pri temperaturi hladilne tekočine pri 90 ° C pri temperaturi v ogrevanem prostoru +20 ° C (Dt = 70 ° C). Stroški znižanja temperature hladilne tekočine na +55 C (Dt = 55 C) so dvakratni padec močnega odseka;

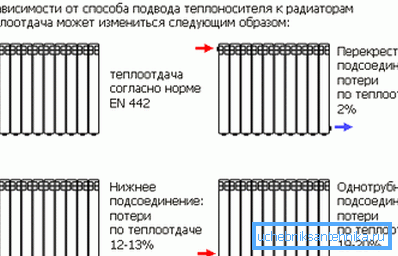

• Pri bočni priključitvi radiatorja in njegovi precejšnji dolžini se moč končnih odsekov (po 10.) zmanjša za 10-40%;
• Priključitev od dna do dna povzroči padec moči preseka za 10 do 13%, vendar zagotavlja enotno ogrevanje po celotni dolžini;
• Diagonalna povezava na kateri koli dolžini akumulatorja zagotavlja prenos toplote 2-3% pod nominalno vrednost;

• Zmanjšanje končnih odsekov čez nekaj let bo ponovno zmanjšalo prenos toplote za 1,2-1,5 krat;
• Nazadnje, namestitev grelca v nišo ali škatlo ima tudi škodljiv učinek na učinkovitost ogrevanja.

Nasvet: izračun moči je najbolje narediti z varnostnim faktorjem 1,2. Presežek moči je mogoče zmanjšati z zadušitvijo naprave s konusnim ventilom ali toplotno glavo.

Sheme

Preprost izračun prostora

Izračun površine bimetalnega radiatorja je zelo preprost:

1. Na 1 m2 ogrevane površine v projektu je bila toplotna moč 100 vatov;

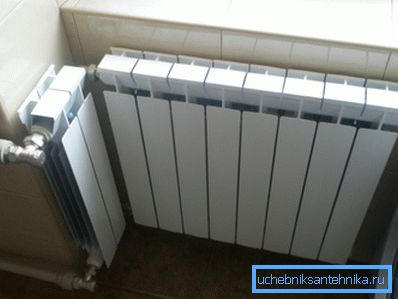

2. Za hladne in tople regije v državi se uporablja korekcijski faktor (od 0,7 za Krasnodarsko ozemlje do 2,0 za Chukotka in Yakutia). Torej, za 15 metrov prostora na območju Habarovsk (regionalni koeficient 1,6) bo trajalo 15 * 100 * 1,6 = 2400 vatov toplote. Z močjo preseka 180 vatov bo njihova najmanjša količina 2400/180 = 14 (z zaokroževanjem) kosov.

Zanimivo: tipični kalkulator za izračun bimetalskih grelnih radiatorjev na spletnih straneh prodajalcev ali proizvajalcev uporablja le tak izračun algoritem. Dodatni dejavniki, kot sta stopnja izolacije stavbe ali višina stropa, so zelo redki.

Izračun po prostornini

Jasno je, da se bo pri visoki višini stropov v stanovanju potreba po toploti dramatično povečala: večja je količina zraka, več toplotne energije bo potrebna za ogrevanje na temperaturo, ki ustreza sanitarnim standardom.

Za prostore nestandardne višine se pogosto uporablja nekaj popravljenih navodil, pri čemer se upoštevajo številni dodatni dejavniki:

• Na 1 m3 prostornine v projektu je postavljen 40 W termične energije;
• Za vogalne in sprednje stanovanje v stanovanjski zgradbi se uporablja faktor spremembe 1,2, za ekstremne tla, 1,3;

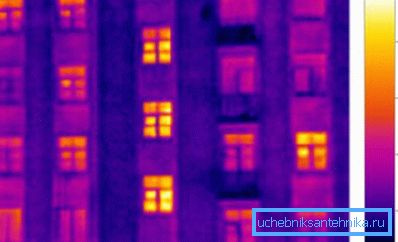

• Vsakemu oknu se doda dodatnih 100 vatov;

• Upošteva se tudi regionalni koeficient (0,7 - 2,0).

Naredimo to z lastnimi rokami za izračun potrebe po toploti prostora z eno okno, ki se nahaja sredi stanovanjske stavbe v mestu Yalta (Krim) z dimenzijami 4,6 x 5,7 m in višino stropa 4,5 m.

1. Prostornina prostora bo 4,6 * 5,7 * 4,5 = 118 m3;
2. Regionalni koeficient za Yalta (povprečna temperatura januarja +4 C) je 0,7; Ni drugih korekcijskih faktorjev;
3. Potreba po toploti bo (118 * 40 + 100) * 0,7 = 3374 vatov;
4. Izračun števila odsekov bimetalnih radijatorjev ogrevanja nam bo na odseku 180 vatov vrednost 19.

Recall: s takšno dolžino grelnika je priključen od dna do dna ali diagonalno.

Izračun po prostornini za nestanovanjsko segrevanje

Najbolj univerzalna shema, ki upošteva prostornino prostora, temperaturno razliko z ulico in integralni koeficient izolacije stavbe: Q = V * Dt * k / 860.

S tem:

• Power Q dobimo v kilovatih;

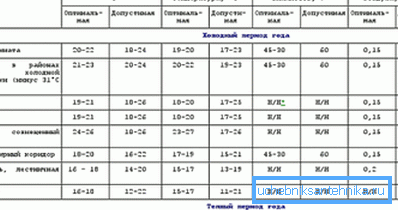

• Kot Dt se uporablja razlika med povprečno notranjo temperaturo (za stanovanje - sanitarna norma temperature) in povprečnim najnižim najhladnejšim zimskim mesecem;

• k je vzeta iz naslednje tabele:

Let's še enkrat izračunati potrebo po toploti za našo sobo v Yalti, vendar z nekaj novimi uvodnimi:

• Stavba ni izolirana od zunaj in je izdelana iz opeke. Debelina zidov - 500 mm. Dvojna zasteklitev;
• S sanitarno normo zimske temperature v stanovanjskem območju +18 C, povprečni minimum januarja v Yalti je -3C.

Nadaljujemo z izračuni.

• Prostornina prostorov smo že izračunali že prej - 118 m3;
• Dt je enaka razliki med + 18C in -3C - 21 stopinjami;
• Koeficient izolacije je enak 1,1;
• Izračun kot celota bo imel obliko Q = 118 * 21 * 1,1 / 860 = 3,16 kW ali 3160/180 = 18 sekcij.

Zaključek

Kot lahko vidite, so uporabljeni računski sistemi za ogrevalne naprave precej raznoliki in predvidljivo dajo nekaj sprememb v rezultatih. Več o tem, kako izračunati bimetalni radiatorji, pomagajte v tem članku. Uspehi!
