Izračun ekspanzijske posode za ogrevanje: enostavni in

Ta članek govori o tem, kako izračunati ekspanzijsko posodo za ogrevanje v vašem zasebnem domu. Predstavljamo potrebne formule za izračune in nekatere dodatne podatke, ki jih bo potreboval bralec. Pojdi torej.

Rezervoar

Preden začnemo izračune, je vredno razumeti eno subtilnost. Skupni volumen ekspanzijske posode in raztezanje hladilne tekočine sta dve vrednosti, ki sta medsebojno povezani, vendar sploh nista enakovredna.

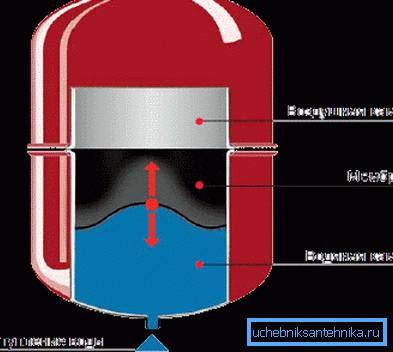

To neposredno izhaja iz sheme delovanja naprave, ki jo raziskujemo:

• Njena zmogljivost je razdeljena na dva dela z elastično gumo membrano.. En del rezervoarja je zasnovan tako, da se napolni s hladilno tekočino, medtem ko je drugi napolnjen z zrakom z nekaj nadtlakom.
• Del vsebnika, namenjen za toplotni nosilec, je opremljen s cevjo za priključitev na vezje. Zračna komora je nato opremljena s cevjo, ki omogoča razbremenitev tlaka ali povečanje z ročno ali električno črpalko.

Pomembno: pri zagonu grelnika v komori ekspanzijske posode nastane nadtlak, enak hidrostatičnemu tlaku. Preprosto povedano, če je višina zgornje točke vezja nad nivojem namestitve cisterne pet metrov, se prilagodi tlaku 0,5 kgf / cm2 (tlak 1 kgf / cm2 ustreza glavi 10 metrov).

Tako mora obseg, ki ga navede proizvajalec, vsebovati vodo, ki se premakne s toplotnim raztezanjem, in zrak, ki ga bo, ko bo padec presežnega tlaka prisilil nazaj v tokokrog.

Sheme plačil

Preprosto

Najenostavnejša formula je naslednja: ekspanzijska posoda je enaka 10% celotne količine hladila. Če polnjenje vezja zahteva 600 litrov vode, potrebujete 60-litrski izdelek; če napolnite ogrevanje 800 litrov - 80 in tako naprej.

Tako kot vse preproste sheme ima ta tudi veliko napako. Stroški velike napake so majhna preplačila za presežne dimenzije, vendar če je rezultat prenizek za tisto, kar je potrebno, bomo dobili stalen odziv varnostnega ventila.

Kako narediti natančnejši izračun s svojimi rokami?

Natančno

Natančneje, vrednost, ki jo potrebujemo, se izračuna po formuli V = (Vt x E) / D, v kateri:

• V je želena vrednost.
• Vt - skupna količina ogrevanja - radiatorji, cevi, kotli itd.
• E je koeficient raztezanja hladilne tekočine.
• D je koeficient učinkovitosti membranskega ekspanzijskega rezervoarja.

Za nadaljevanje očitno manjka več referenčnih vrednosti.

Prostornina hladilne tekočine v sistemu

Kako lahko ugotovite polno zmogljivost vašega ogrevalnega sistema?

• Napolnite jo z vodo in popolnoma odcedite v merilno posodo.
• Upoštevaj spremembe v odčitavanju vodomerov pri polnjenju sistema iz hladnega voda.

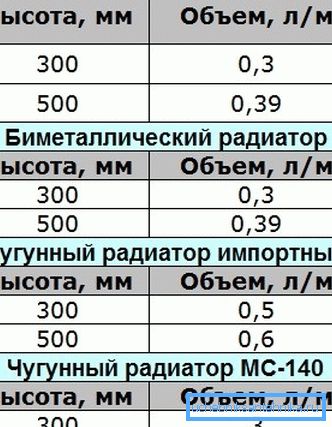

• Prenos zmogljivosti vseh grelnih naprav (podatki so na voljo v dokumentaciji za njih) in vse cevovode (za vsak premer so izračunani po formuli V = Pi * R ^ 2 * H, kjer je Pi = 3.1415, R je polovica notranjega premera cevi in H je njegova dolžina).

• Nazadnje, zmogljivost uravnoteženega ogrevalnega sistema je mogoče oceniti s hitrostjo 15 litrov na kilovat toplotne moči kotla. Tako je kotel s 24 kW običajno priključen na krog napolnjen s 24x15 = 360 litrov vode.

Razširitveno razmerje

V večini primerov se običajna voda uporablja kot hladilno sredstvo. Tukaj je koeficient njene ekspanzije pri različnih temperaturah med segrevanjem od začetne vrednosti + 10 ° C.

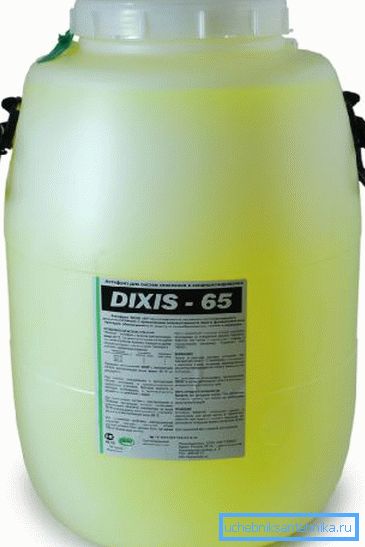

Opomba: dodajanje antifriza - etilen ali propilenglikol poveča toplotno širitev, vendar ne toliko. Torej, z delto temperaturo 100 stopinj in vsebnostjo glikola v hladilnem sredstvu, ki je enaka 30%, se bo ekspanzija povečala le za 0,45%.

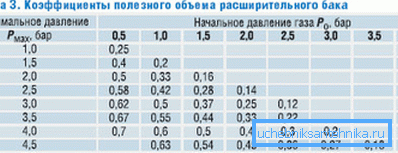

Razmerje učinkovitosti rezervoarja

Navodila za izračun vrednosti učinkovitosti rezervoarja so precej preprosta.

Tu uporabljamo formulo oblike D = (PV - PS) / (PV + 1). V njem:

• D je želeni koeficient;
• Pv je največji delovni tlak (za katerega se je varnostni ventil sprožil).
• Ps - tlačni polnilni tlak. Kot smo že prej ugotovili, ustreza hidrostatičnemu tlaku v ogrevalnem krogu.

Primer izračuna

Izračunajmo natančnejše sheme za naslednje pogoje:

• Ogrevati moramo dvonadstropno hišo, zgornji del ogrevalnega sistema, v katerem se dvigne nad ekspanzijsko posodo na 5 metrov.
• Skupna površina hiše s standardno izolacijo je 240 m. Ocenimo potrebo po toplotni moči kotla z najpreprostejšo formulo: 240/10 = 24 KW.
• Največje segrevanje vode, uporabljeno kot hladilno sredstvo, vzamemo 80 stopinj.

Torej:

1. Standardni maksimalni delovni tlak za avtonomne sisteme je 2,5 kgf / cm2.
2. 5 metrov višine oboda nam daje hidrostatični tlak 0,5 kgf / cm2.
3. Razmerje učinkovitosti rezervoarja bo (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Koeficient ekspanzije pri segrevanju pri 80 stopinjah je lahko enak 0,036 (po tabeli je enak 3,58%).
2. Predpostavlja se, da je skupna prostornina vezja, izračunana z močjo kotla, 24 x 15 = 360 litrov.
3. Tako je najmanjša prostornina rezervoarja enaka (360 x 0,036) / 0,57 = 22,7 litra (zaokrožena na najbližjo standardno vrednost - 24-25 litrov).

Preprosto je videti, da je v tem primeru bolj zapletena računska shema pripomogla k varčevanju sorazmerno enostavnejših 11-12 litrov zmogljivosti.

Zaključek

Ali naj preživijo čas na natančen izračun ali uporabijo preprosto shemo - bralec se bo moral sam odločiti. Kot vedno, priloženi videoposnetek nudi pozornost dodatnim tematskim informacijam.

Uspehi!
