Izračun gcal za ogrevanje: merilne metode in formule

Kaj je ta enota - gigakaloriya? Kako je to povezano z bolj običajnimi kilovatnimi urami toplotne energije? Kateri podatki so potrebni za izračun toplote, pridobljene v sobi v gigcalorii? Končno, katere formule se uporabljajo za izračun? Poskusimo odgovoriti na ta vprašanja.

Kaj je to?

Začnemo z naslednjo definicijo. Kalorija je količina energije, potrebna za segrevanje 1 grama vode na stopinjo Celzija pri atmosferskem tlaku.

Ker je v primerjavi s stroški toplote za ogrevanje prostorov ena kalorija smešno majhna, izračuni običajno uporabljajo gigakalorijo (Gcal), ki je enaka milijardi kalorij (10 ^ 9).

Uporaba te posebne vrednosti je določena v Pravilniku o računovodstvu za toplotno energijo in hlajenje, ki ga je izdalo Ministrstvo za gorivo in energijo Ruske federacije leta 1995.

Informacije: povprečna standardna poraba toplote v Rusiji znaša 0,0342 gigakalorije na kvadratni meter celotne površine stanovanj na mesec. Standardi za različne regije se razlikujejo glede na klimatsko območje in jih določijo lokalni zakonodajni organi.

Kaj je Gcal pri ogrevanju v bolj znanih vrednotah?

• En gigakalorij je dovolj, da ogreva 1000 ton vode za eno stopinjo.
• Ustreza 1162.2222 kilovatnih ur.

Zakaj jo potrebuješ?

Stanovanjske stavbe

Vse je zelo preprosto: gigakalori se uporabljajo pri izračunu toplote. Če veste, koliko toplotne energije ostane v stavbi, se lahko potrošnik zaračuna precej konkretno. Za primerjavo, ko centralno ogrevanje deluje brez števca, se izda račun za površino ogrevanega prostora.

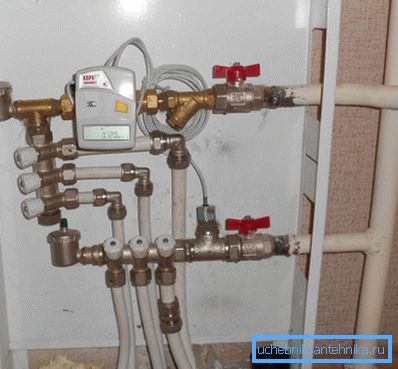

Prisotnost merilnika toplote pomeni vodoravno zaporedno ali zbiralno ožičenje ogrevalnih cevi: v stanovanju so nameščeni stanji dovodnih in povratnih cevi; konfiguracijo sistema stanovanjske gradnje določi lastnik. Ta shema je značilna za nove zgradbe in med drugim omogoča prilagodljiv nadzor porabe toplote, izbiro med udobjem in ekonomičnostjo.

Kako je prilagoditev?

• Gašenje samih grelnikov. Prtljažni sistem vam omogoča, da omejite prehodnost radiatorja, zmanjšate njegovo temperaturo in s tem tudi stroške vročine.
• Namestitev skupnega termostata na povratno cev. Hitrost pretoka hladilne tekočine se določi s temperaturo v prostoru: povečala se bo, ko se bo zrak ohladil in pri segrevanju zmanjšal.

Zasebne hiše

Lastnik koče je predvsem zanima cena gigakalorije toplote, pridobljene iz različnih virov. Mi dovoljujemo, da bi približali vrednosti Novosibirske regije za tarife in stopnje leta 2013.

Za primerjavo: centralno ogrevanje ob zbiranju statističnih podatkov stane 1467 rubljev na gigakaloriya.

Števci

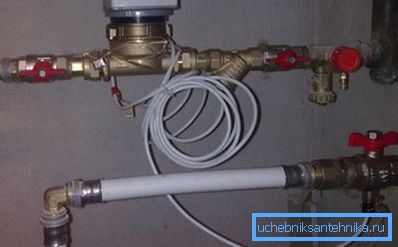

Katere podatke je potrebno za obračun toplote?

Preprosto je uganiti:

1. Hladilno sredstvo se pretaka skozi grelne naprave.
2. Njegova temperatura na vhodu in izhod iz ustreznega odseka vezja.

Za merjenje pretoka se uporabljata dva tipa števcev.

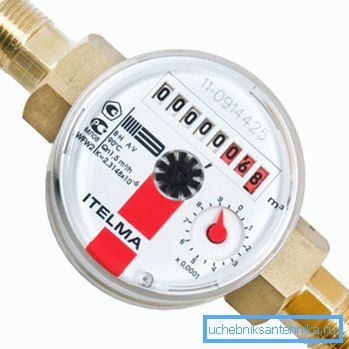

Pogonski koluti

Števci, namenjeni za ogrevanje in sanitarno vodo, se razlikujejo od tistih, ki se uporabljajo za hladno vodo samo s pomočjo materiala rotorja: bolj odporen na visoke temperature.

Mehanizem je enak:

• Pretok hladilne tekočine povzroči vrtenje rotorja.
• S pomočjo trajnega magneta prenaša vrtenje v merilni mehanizem brez neposredne interakcije.

Kljub preprostosti modela imajo merilniki precej nizek sprožilni prag in so dobro zaščiteni pred goljufijami podatkov: vsak poskus zaviranja rotorja z zunanjim magnetnim poljem temelji na prisotnosti antimagnetnega mehanizma zaslona.

Števci z diferencialnim snemalnikom

Naprava drugega tipa števcev temelji na Bernoulijevem zakonu, ki pravi, da je statični tlak v toku tekočine ali plina obratno sorazmeren njegovi hitrosti.

Kako uporabljati to funkcijo hidrodinamike za izračun toka hladila? Dovolj je, da blokira svojo pot s podložko. Padec tlaka na podložku bo neposredno sorazmeren hitrosti toka skozi njo. S snemanjem tlaka s par senzorjev je enostavno izračunati pretok v realnem času.

Zanimivo: naprava za merjenje pomeni prisotnost elektronike v njem. Večina modelov tega tipa števca ne zagotavlja samo neobdelanih podatkov - porabe vode in temperature - ampak tudi izračuna dejansko uporabo toplote. Nadzorni modul takšnih naprav ima pristanišče za povezavo z računalnikom in ga je mogoče spremeniti z lastnimi rokami v skladu s spremenjenim računskim sistemom.

In kaj, če se ne gre za zaprt ogrevalni krog, ampak o odprtem sistemu z možnostjo izbire sanitarne vode? Kako zabeležiti pretok vroče vode?

Rešitev je očitna: v tem primeru se na obeh dovodnih in povratnih ceveh ogrevanja pritrdijo podložke in tlačni senzorji. Razlika med pretokom hladilne tekočine med niti in količino tople vode, ki je bila uporabljena za gospodinjstva.

Formule

Kako izračunati Gcal za ogrevanje v prisotnosti števcev na obeh linijah za odprto (z vročo vodo) ali zaprto (brez vroče vode) sistem?

Formula za izračun je Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

V njem:

• Q je potrebna količina toplotne energije v gigakalorijah.
• V1 in V2 - tok hladilne tekočine skozi pretok in povratni tok v tonah.

Koristno: števci iz očitnih razlogov kažejo porabo v kubičnih metrih, ne v tonah. Dejanska masa kubičnega metra vroče procesne vode se nekoliko razlikuje od ene tone; vendar je razlika na ozadju števca napak zanemarljiva, zato lahko varno uporabljate odčitke števca v kubičnih metrih.

• T1 je temperatura na vstopu v tokokrog (tok).
• T2 - temperatura na izhodu tokokroga (vračanje).
• T je temperatura hladne vode, ki napaja pot za kompenzacijo izgub. V času ogrevalne sezone se predpostavlja, da je + 5 ° C, izven sezone - +15 S.
• Razdelitev za 1000 je potrebna natančno, da rezultat ni v mega-, ampak v gigakalorijah. V nasprotnem primeru bi morali ponovno izračunati porabo vode v tisoč tonah.

Torej, z merilnim pretokom pri oskrbi 52 m3, je povratni tok 44 m3, temperature pretoka 95 ° C in povratni tok 70 ° C v hiši ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Gcal toplote.

Opomba: poraba vode se zaračuna posebej. Upoštevamo le porabo toplotne energije.

Kakšna so navodila za izračun, če imate samo en števec na igrišču? Seveda, implicira se, da govorimo o zaprtem sistemu (brez sanitarne tople vode).

Formula za izračun je Q = V * (T1-T) / 1000.

Na primer, s količino pretoka vode 52 m3 in temperaturo hladilne tekočine 95 ° C, 52 * (95-5) / 1000 = 4,68 gigakalorij ostane v stanovanju v stanovanju. Kot je razvidno, je tak sistem za štetje veliko manj koristen za potrošnika.

Zaključek

Upamo, da bodo informacije, ki jih bralcu nudi, prihranili pri ogrevanju. Kot vedno je na priloženem videu mogoče najti dodatne tematske materiale. Uspehi!
