Izračun grelnih radiatorjev na kvadratni meter: možnosti za

Ta članek govori o tem, koliko kvadratov je namenjen en radiatorski odsek. Ugotovili bomo, kako izračunati število oddelkov z znano površino prostora in ugotoviti, kateri dodatni dejavniki vplivajo na povpraševanje po toploti hiše ali stanovanja.

Preprost izračun prostora

Možnost 1

V prvem približku se lahko število radiatorjev na kvadratni meter izračuna s pomočjo najpreprostejše sheme: en del segreva 2 m2 življenjskega prostora. Zato je za sobo 20 m2 na voljo dovolj akumulatorja v desetih delih.

Navodilo je zelo preprosto, cenovno ugodno in daje izredno nenatančne rezultate. Razlogi?

Prosim:

• Po Sovjetski SNiP za zmerno podnebno cono mora biti moč radiatorja na kvadratni meter enaka 100 vatov. Naj vprašam, dragi bralec: za katerega del je Rusija zmerna podnebna značilnost? Jasno za vse, ne?

Sklic: poraba toplote skozi obloge z enako strukturo izolacije je sorazmerna temperaturni razliki z ulico. Pri +20 v sobi se bo potreba po toploti za zunanjo temperaturo pri 0 in pri -40 razlikovala natanko trikrat.

• Izračunana shema pomeni, da ima odsek radiatorja 200 vatov toplote. Medtem je ta prenos toplote tipičen le za aluminijeve in bimetalne radiatorje pri temperaturi hladilne tekočine 90 stopinj. Dogovorite se, da bo število kvadratov, ki jih en odsek aluminijastega radiatorja ogreje v idealnih razmerah, precej drzno razširiti na vse vrste ogrevalnih naprav.

Možnost 2

Če bomo izračune razdelili v dva koraka, bomo dobili natančnejši rezultat:

1. Prvič, izračunamo potrebo po toploti za sobo, ob upoštevanju klimatskega območja;
2. Nato najdemo potrebno število odsekov ogrevalnih naprav, ob upoštevanju njihovega dejanskega prenosa toplote.

Potreba po toploti na kvadratni meter za različna podnebna območja je naslednja:

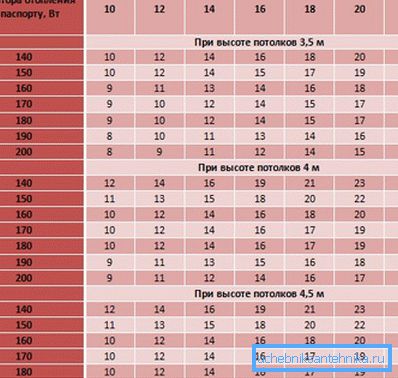

Ampak povprečne vrednosti prenosa toplote iz različnih grelnih naprav za temperaturo hladilne tekočine so +90 in sobna temperatura je +20:

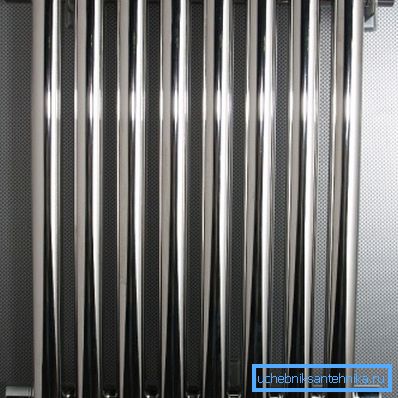

Za pojasnitev: izračun jeklenih ogrevalnih radijatorjev nad kvadraturo prostora z nominalno nazivno močjo bo nekoliko natančen rezultat le pri cevnih prereznih napravah. V primeru panelnih radiatorjev in ogrevalnih konvektorjev se lahko zanesete samo na njihove značilnosti potnega lista.

Na primer, naredimo svoje izračune za jeklene radiatorje na kvadratni meter in celoten prostor za 20 metrov prostora v Yakutsku.

• En odsek cevaste baterije je zmožen ogrevanja 120/200 = 0,6 m2 prostora.
• Skupna potreba po toploti za sobo bo 20 * 200 = 4000 vatov, kar ustreza razdelkom 4000/120 = 33 (z zaokroževanjem).

Izračun po prostornini

V nekaterih primerih je vprašanje, koliko odsekov radiatorja na kvadratni meter je potrebno za ogrevanje, popolnoma nesmiselno.

Ko natančno

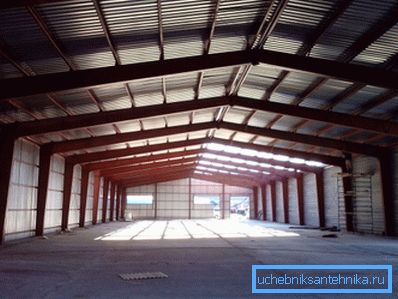

1. Z nestandardno višino stropa. Ogrevanje ogreje celotno prostornino stanovanja; Soglašali boste, da se bo ta obseg opazno razlikoval s stropno višino 2,5 in 4,5 metra.


2. S kakovostjo izolacije, ki se bistveno razlikuje od tistega, ki ga priporočajo domači gradbeni kodi. Vrednost 100 vatov / m2 je bila pomembna za tipične projekte hiš sovjetske dobe; sodobne energetsko učinkovite stavbe, tudi pri standardni višini stropa, ne zahtevajo več kot 60 W / m2.

Možnost 1

Prva shema izračunavanja je primerna za prostore z nestandardno višino stropa in standardno izolacijo.

• Na kubični meter prostornine prostora se vzame 40 vatov termične energije;
• Za vogalne in končne sobe v stanovanjski zgradbi se uporablja faktor 1,2, za ekstremna tla, 1,3, za zasebne zasebne hiše, 1,5;

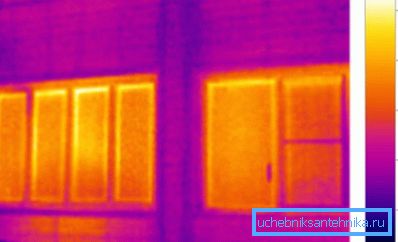

• Okno dodaja 100 vatov toplotni izgubi, vrata, ki vodijo do ulice - 200;

• Uvaja se regionalni koeficient (0,7 - 2,0 glede na podnebno območje).

Let's še enkrat izračunati potrebo po toploti v naši sobi v Yakutsk, ki določa, da je višina stropa v njej 3,2 metra, soba se nahaja v prvem nadstropju in ima dve okni.

1. Prostornina s površino 20 m2 bo 20 * 3,2 = 64 m3.
2. Volumen pomnožite na osnovi 40 vatov / m3: 64 * 40 = 2560.
3. Prvo nadstropje povečuje izgubo toplote skozi strop: 2560 * 1,3 = 3328.
4. Dva okna dodata 200 vatov tej vrednosti. 3328 + 200 = 3528.
5. Podnebje v Yakutsku (povprečna januarska temperatura je -38 ° C) prisili, da uporabi največjo vrednost regionalnega koeficienta: 3528 * 2 = 7056.

Če se to število poveča na številu odsekov aluminijastih baterij, bomo prišli v stanje rahlega panike: za ogrevanje potrebujete 35 delov! In v popolnih razmerah.

Možnost 2

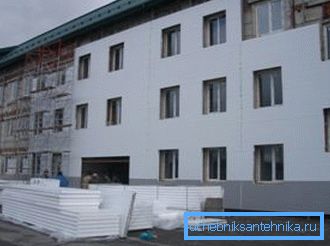

V praksi, če se toplotna moč izračuna s kvadraturo, bodo radiatorji preveč za območje prostora. Dejstvo je, da zaradi visoke cene energije gradbeniki izboljšajo kakovost toplotne izolacije zgradb.

Za prostore s poljubno višino stropov in nestandardno izolacijo se uporablja naslednja formula za izračun toplotne moči:

Q = V * Dt * k / 860.

V njem:

• Q - moč v kilovatih;
• V - prostornina v kubičnih metrih;
• Dt je izračunana temperaturna razlika z ulico (delta med sanitarnim standardom sobne temperature in povprečnim minimumom zime);
• k je koeficient stopnje segrevanja.

Vrednosti k so enake:

• Za stavbe s trojno energijsko varčno zasteklitvijo in zunanjo peno ali premazom iz mineralne volne - 0,6-0,9;
• Za dom opeke s debelino stene 500 mm in dvojno zasteklitvijo - 1-1,9;
• Za opečne zgradbe z debelino stene 250 mm in okna z enojnim steklom - 2-2,9;
• Za neizolirane zgradbe - 3-4.

Za naše pogoje:

1. Prostornina sobe, ki smo jo že izračunali, je 64 m3;
2. Dt = 22- (-41,5) = 63,5 ° C;
3. Koeficient toplotne izolacije za vse nove hiše, ki se gradijo v pogojih Far Farja, lahko varno vzamemo enako 0,6 - 0,8.
4. Izračun je v obliki Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

Zaključek

Kateri od shem izračunavanja bo bralcu najbolj primeren za njegove pogoje je odvisen od njega. Dodatne tematske informacije si lahko ogledate v priloženem videoposnetku v tem članku. Uspehi!
