Izračun kurjave ogrevanja: izbor, vrste naprav in moči,

Z novogradnjo ali večjimi popravili hiše je zelo pomembno vprašanje ogrevanja. To je odvisno od udobja življenja v stavbi v hladni sezoni. Na tej podlagi je potrebno izvesti kompetenten izračun ogrevalne naprave koče.

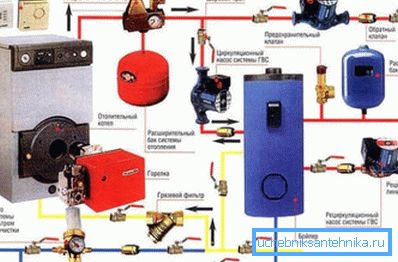

V okviru te mreže strokovnjaki razumejo niz naprav, ki jih sestavljajo:

• generator toplote;
• cevovod;
• črpalke;
• avtomatske naprave;
• dodatne naprave, katerih namen je prenos toplote v bivalne prostore.

Zanesljivost in učinkovitost sistema je odvisna predvsem od njegove ustrezne namestitve, kompetentnega izračuna števila baterij in njihovih delov, diagramov omrežja itd.

Pristojna izbira generatorja toplote

Toplotni generatorji lahko delujejo na:

• plin;
• električna energija;
• tekoče gorivo;
• trdno gorivo.

Bodite pozorni! Pri izbiri je treba upoštevati več dejavnikov. To je učinkovitost naprave za prenos toplote, enostavnost delovanja, cena določene vrste goriva na vašem območju.

Vrste naprav

1. Torej, električne naprave imajo visoko učinkovitost. Vendar pa v Rusiji niso zelo pogoste zaradi visokih stroškov električne energije in pogostih prekinitev pri dobavi. Pomembno je tudi redno padanje napetosti, kar vodi do poškodb opreme.
2. Enote za gorivo niso okolju prijazne..

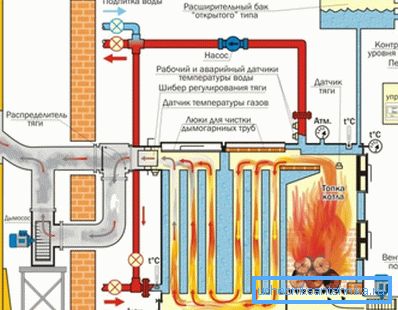

3. Zaradi svojih konstrukcijskih značilnosti analogi trdnega goriva ne morejo biti opremljeni s priročno avtomatizacijo. Zato zahtevajo prisotnost operaterja, ki mora redno vnašati gorivo v svojo peč (do 4-krat na dan). Stopnja prenosa toplote s takšne naprave je ciklična. Lahko niha v 3/5 ° na dan.
4. Obstajata dva načina za nadomestitev pomanjkljivosti kotla na trda goriva.. V ogrevalni krogotok je možno vgraditi toplotni akumulator (rezervoar) z zmogljivostjo 2/10 m3. Ali podaljšati obdobje gorenja goriva, s čimer povečate energijsko donosnost in zmanjšate število peči. To je mogoče storiti s pomočjo naprav (npr. Termo-balonov), ki zmanjšujejo dovod kisika v kotel.
5. Ko ima stavba oskrbo s plinom, bo najustreznejši in stroškovno učinkovit kotel na plinsko gorivo. Moderni modeli takšnih naprav imajo visoko raven varnosti in učinkovitosti (90/95%). Zahvaljujoč poceni energetskemu prevozniku boste prihranili do 30% denarja, dodeljenega enoti za gorivo.

Bodite pozorni! Če imate možnost, da dodelite ločen prostor za kotlovnico, lahko izberete grelnik z odprtim ogrodjem. Takšne enote so cenejše. Če takšne možnosti ni, kupite analogno z zaprtim ognjiščem.

Moč enote

Učinkovitost kotla vpliva na učinkovitost ogrevanja in udobje temperature v hiši. Če ima premalo energije, bo v prostorih hladno. Pri previsokih hitrostih bo naprava porabila veliko goriva.

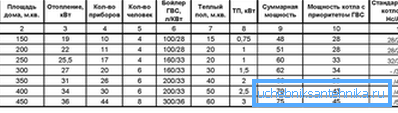

Pri izračunu toplotne moči koče upoštevajte:

• površina prostora (S);
• specifična zmogljivost enote na 10 m3 prostora (Wu).

Zadnji parameter je prilagojen s koeficientom, ki se razlikuje glede na območje lokacije lokacije.

Tako je gostota moči:

• za Južni Rusiji - 0,7 / 0,9 kW;
• za osrednje regije države -1,2 / 1,5 kW;
• za severno od Ruske federacije - 1,5 / 2 kW.

Potrebna moč enote (Wk) se izračuna po formuli: Wk = S • Wu: 10.

V življenjskih razmerah se zaradi pogostosti izračunov pogosto uporablja povprečna vrednost specifične moči na enoto. Na tej podlagi je izbrana potrebna zmogljivost kotla s hitrostjo 10 kilovatov na 100 m2 prostora.

Sistemski diagram

1. Postavitev ogrevalnega sistema je odvisna od območja koče. Njena gravitacijska količina (naravno kroženje hladila) ne more učinkovito ogrevati stavbe, ki ima površino več kot 100 m2. To je posledica majhne toplotne vztrajnosti omrežja.

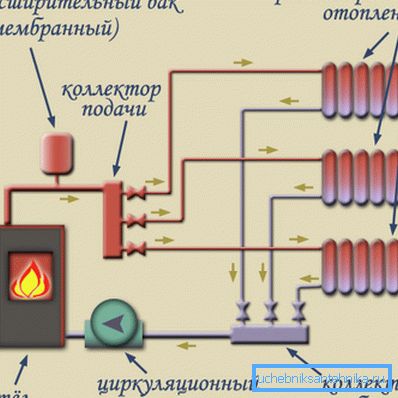

2. Za kosovno kočo morate izbrati sistem s prisilnim kroženjem. Izvajajo jih s pomočjo črpalk, ki potisnejo hladilno tekočino in pospešijo njen pretok vzdolž obrisov.
3. Da bi podaljšali življenjsko dobo enote, ga lahko pritrdite na povratno odprtino cevi, ki prihaja iz akumulatorjev v grelnik. Tako boste črpalko shranili iz delovanja zelo vročega hladila.

Bodite pozorni! V zimskem času črpalke obratujejo skoraj neprekinjeno. Na tej podlagi mora biti naprava, ki ste jo kupili, zanesljiva, vzdržljiva, tiha in majhna poraba energije. Številni sodobni grelniki že imajo vgrajene črpalke.

Funkcije cevovoda

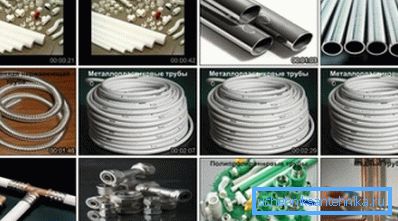

Ogrevalne cevi so razdeljene v dve veliki skupini, lahko so:

• kovinski: črno jeklo, pocinkano jeklo iz nerjavečega jekla, baker;
• plastika: polietilen, polipropilen, kombiniran (aluminij + plastika).

O vrstah cevi

Spodaj je nekaj značilnosti teh izdelkov.

1. Črne jeklene cevi so rjavenje. Poleg tega je pri montaži cevi z lastnimi rokami potreben varjenje.
2. Iz teh pomanjkljivosti so prihranjeni pocinkani izdelki. Ne stikajo, jih lahko povežete z navojnimi okovji.
3. Če se odločite za skrivanje mreže v stenah, potem je najboljša možnost, da uporabite bakrene cevi. Sestavljeni so v sistem s spajkanjem, ki vsebuje srebro, pri uporabi pri visoki temperaturi spajkanja.

Takšni izdelki lahko prenesejo pritiske do 200 atmosfer in temperature hladilne tekočine do +200 stopinj. Njihova uporaba zagotavlja dolgoročno vzdržljivost in zanesljivost plinovoda. Slabosti izdelkov - visoki stroški in zapletene namestitve.

1. Škrobi kovinskih izdelkov nimajo polimerov. Najbolj zanesljivi so alumoplastične cevi. Sestavljajo jih zgornje in spodnje plasti, med katerimi je lepljena aluminijasta folija.

Glavne prednosti takih cevi:

• visoka stopnja moči;
• zaščita pred difuzijo kisika, ki podaljša življenjsko dobo omrežja in jo reši pred korozijo;
• majhna količina hidravlične odpornosti;
• anti-statični;
• enostavnost namestitve;
• počasna rast depozitov na notranjih stenah in njihova nepomembnost.

Kovinski plastični cevovod je mogoče namestiti brez varjenja z navojnimi priključki. Ta okoliščina poenostavlja in zmanjšuje stroške montažnega dela.

1. Nič manj zanesljivih izdelkov iz prepletenega polipropilena. Lahko prenesejo podaljšano ogrevanje na +100 stopinj.

Vrste ožičenja

Število cevi, potrebnih za ureditev ogrevalnega sistema, je odvisno od vrste kablov, ki jih izberete.

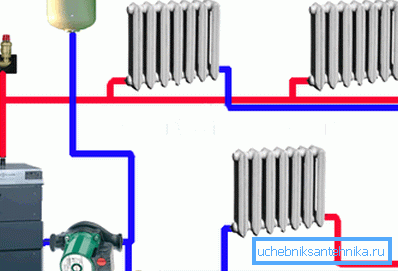

1. Dvocevna shema omogoča učinkovito segrevanje tudi zelo velikih prostorov. Če je sistem opremljen s termostati, bo mogoče nastaviti temperaturne pogoje v vseh prostorih posebej.

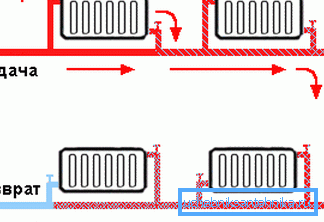

1. Glavne prednosti enocevnega ogrevalnega sistema so enostavnost načrtovanja, enostavnost in nizki stroški namestitve.

Izračun ogrevalnih naprav

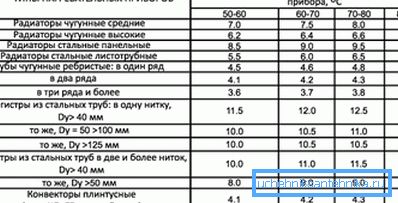

Prenos energije iz hladilne tekočine v prostore izvajajo grelne naprave.

Obstajajo take vrste:

• konvektivni ali rebrastni koluti;
• sevalne naprave, jih predstavljajo infrardeči sevalci;
• radiacijsko-konvektivne naprave (radiatorji vseh vrst).

V naši državi, najpogostejša od grelnih naprav - sekcijskih radiatorjev.

Navodilo opozarja, da bo pred namestitvijo potrebno izračunati število oddelkov, ki so potrebni za vsako sobo.

1. Za izračune morate poznati toplotno učinkovitost enega odsekov radiatorja. Razdeljen je s 100. Obstaja še en način - ugotoviti, katero območje ogreva en del. In potem, ko pozna območje celotne sobe, je enostavno izvesti potrebne izračune.
2. Standard velja za višino prostorov 2,7 m.
3. Dajmo zgled. Izhod toplote je enak 190 W (vedno ga označujejo proizvajalci). Če to vrednost delimo za 100, dobimo površino 1,9 m2, ki jo lahko ogrejemo z enim odsekom. Zato je za sobo 20 m2 potreben radiator, sestavljen iz (20: 1,9) 10,52 elementov, zaokrožen - od 11.
4. Kadar soba ima dostop do balkona ali je konec, je zaželeno povečati število oddelkov za 2/3.

Zaključek

Če želite v svoji koči ustvariti učinkovit sistem ogrevanja, morate natančno izračunati vse parametre. Izračuni za domače prostore niso tako zapleteni in jih lahko sami naredite. Videoposnetek v našem članku vam bo pomagal pri tem.
