Izračun moči radiatorja glede na površino, prostornino in

Kako izračunati moč grelnega grelca za sobo z znanimi parametri? Ali je moč grelnika proizvajalec vedno navedel kot resnično? Ali lahko kateri koli dejavniki vplivajo na učinkovitost naprav? Ugotovimo to.

Optimalna izbira moči akumulatorja bo zmanjšala stroške ogrevanja.

Toplotno povpraševanje

Izračun moči radiatorjev v stanovanju je možen:

  • V sobah s standardom za stanovanja z višino stropa (2,5 - 2,7 m) - po površini prostora, ki ga bomo ogrevali;
  • Z višjo višino stropa - na ogrevanem volumnu.

Poleg tega je treba upoštevati še več dodatnih dejavnikov, da bi dosegli največjo natančnost rezultata. Vključujejo število oken, zasteklitveno strukturo, lokacijo stanovanja v hiši (sredi ali na obrobju stavbe), debelino sten in podnebno območje.

Izračun površine

Najpreprostejša shema za izračun območja je taka:

  1. Na 1 m2 površine v projektu je postavljen 0,1 kilovat termalne energije;
Na spletnih straneh proizvajalcev opreme za ogrevanje najdete kalkulator za izračun kapacitete grelnega radiatorja z uporabo takega algoritma.
  1. V hladnih ali vročih klimatskih območjih se uporablja korekcijski faktor. Toplotna izguba skozi ovoj stavbe je linearno odvisna od temperaturne razlike z ulico.

Tu so vrednosti koeficienta za različne vrednosti povprečne temperature najhladnejšega meseca zime:

Povprečna januarska temperatura, S. Koeficient
0 in več 0.8
-15 1.2
-30 1.6
-40 2

Torej, za stanovanje 70 m2 v Yakutsku (povprečna januarska temperatura je -38,6 ° C), boste potrebovali 70 * 100 * 2 = 14000 vatov toplote.

Zima v Yakutsku.

Shema je preprosta, vendar popolnoma ignorira številne dodatne dejavnike. Upoštevajo jih v algoritmu za izračun toplotne moči po prostornini.

Izračun po prostornini

Kako izračunati moč radiatorja z znano prostornino stanovanja?

  • Na kubični meter prostornine se vzame 40 vatov termične energije;
  • Za sobe, ki mejijo na ulico, se uporablja faktor 1,2, za ekstremne tla 1,3;
  • Vsakemu oknu se doda 100 vatov;
  • Uporablja se regionalni koeficient, ki je že naveden v zgornji tabeli.

Navedite podatke prejšnje naloge poravnave: stanovanje 70 m2 ima višino stropa 3,2 metra in 4 okna; Nahaja se v središču stavbe v prvem nadstropju.

  1. Prostornina stanovanja je 70 * 3,2 = 224 m3. Osnovna toplotna moč je 224 * 40 = 8960 vatov.
  2. Prvo nadstropje nas bo prisililo, da uporabimo faktor 1,3: 8960 * 1,3 = 11648 vatov.
  3. Windows bo povečal že precejšnjo potrebo po toploti: 11648+ (5 * 100) = 12148 vatov.
  4. Nazadnje bo poživljajoča 60-stopinjska zmrznitev januarja naredila tudi lastne prilagoditve: 12148 * 2 = 24296. Preprosto je videti, da je razlika s prvo metodo izračuna precej impresivna.

Izračun po prostornini in stopnji segrevanja

Predhodna shema je dobra za vse, razen enega: velja samo za standardno izolacijo zunanjih sten stavbe, ki ustreza trenutnemu SNiP. Kaj pa, če je bistveno boljše ali slabše?

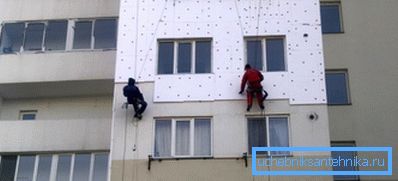

Stanovanjske zgradbe vedno bolj dobavljajo izolirane fasade.

V tem primeru se računsko navodilo zmanjša na formulo Q = V * Dt * k / 860.

V njem:

  • V - kubična prostornina prostora;
  • Dt je razlika med odčitki termometra v stanovanju in na ulici;

Opomba: povprečna temperatura najhladnejšega petdnevnega tedna je vzeta kot temperatura ulice.

  • k - naslednji faktor, odvisno od stopnje izolacije stavbe.
Opis izolacije K
Pena iz pene ali mineralne volne, dvojno zastekljena okna, ki varčujejo z energijo 0,6-0,9
Opečne ali kamnitne stene iz debelih 50 mm debelih, enokomornih dvojnih stekel 1-1.9
Zidna stena (v opeki), enojna zasteklitev 2-2.9
Pomanjkanje izolacije (industrijske zgradbe) 3-4

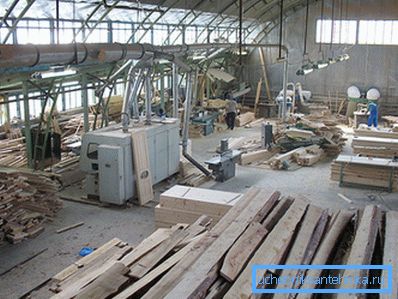

V industrijskih pogojih se izolacija le redko obravnava.

Let's še enkrat narediti svoje roke, da izračuna potrebo po toploti za naše stanovanje v Yakutsk, z uporabo novega uvodnega:

  • Povprečni minimum za januar je -41,5 s;
  • Hiša je izolirana zunaj in opremljena s tremi zastekljenimi okni (k = 0,8). Vsi novi domovi v Yakutiji ustrezajo temu opisu.

Prostornina apartmaja, ki smo jo izračunali prej, je 224 m3. Dt pri sobni temperaturi + 22 C bo imela vrednost 22 - (-41,5) = 63,5 C.

Po naši formuli je Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Moč instrumenta

Kako izračunati moč jeklenega radiatorskega ogrevanja ali aluminijastega segmentnega akumulatorja?

  • Pri konvektorjih, panelnih radiatorjih in drugih integralnih izdelkih kompleksne oblike se lahko zanesete le na proizvajalčevo dokumentacijo. Značilnosti naprav so vedno prisotne vsaj na svoji uradni spletni strani.
Tabela za izračun moči jeklenih radiatorjev Kermi ogrevanje, odvisno od njihovih linearnih dimenzij.
  • Pri sekcijskih napravah, poleg istih podatkov, se lahko osredotočite tudi na naslednje vrednosti:
Material radiatorja Toplotni tok, W / odsek
Litoželezni 160
Bimetal (jeklo + aluminij) 180
Aluminij 200

Izračun moči jeklenih grelnih radiatorjev iz jeklenih cevi (vodoravnih registrov) se lahko izvede v skladu z naslednjim algoritmom:

  1. Izhodna moč prvega odseka (spodnja cev) v vatih je D * L * Dt * 36,5, kjer je D zunanji premer odseka, L je njegova dolžina, Dt pa delta temperatur med površino naprave in zrakom v prostoru.

Pozor: vse vrednosti se vnesejo v enote SI; Premer se pretvori v metre.

  1. Izhod toplote iz naslednjih delov se izračuna s faktorjem 0,9, ker so v toplem navzgorem toku zraka.

Torej, pri napravi s štirimi presekom s premerom preseka 108 mm in dolžino 4 metra z 20 v notranjosti in +80 na površini registra je prenos toplote enak 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (zaokroženi) vati.

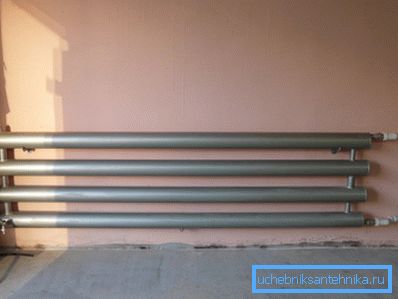

Na fotografiji je štiristopenjski grelni register.

Zanimivo je: z enakimi splošnimi dimenzijami jekleni register daje veliko manj toplote kot aluminij ali bimetalni radiator. Najprej je nizka cena privlačna v teh napravah: poceni VGP cevi se uporabljajo kot material za njihovo izdelavo.

Omejevalni dejavniki

V nekaterih primerih je dejanska moč ogrevalnih naprav opazno manjša od imenske plošče.

Kaj lahko povzroči zmanjšanje učinkovitosti?

  • Zmanjšanje temperaturne razlike z zrakom. Proizvajalci navedejo značilnosti naprav za Dt = 70 C; pri hlajenju hladilne tekočine ali segrevanju zraka v prostoru se efektivna moč zmanjša.
  • Napaka pri izbiri povezave. Z majhno dolžino naprave (do 10 odsekov) je bolje, da se stranski priključek izbere; z več deli - diagonalno ali spodaj navzdol.
  • Omejitev konvekcije. Različni zasloni, niše in kanali lahko zmanjšajo prenos toplote za 15-30%.
Dekorativni zasloni preprečujejo naravno konvekcijo toplega zraka.

Zaključek

Upamo, da bodo zgornje sheme izračunavanja pomagale bralcu, da oblikuje učinkovito ogrevanje za svoje stanovanje. Dodatne tematske informacije najdete v videoposnetku v tem članku. Uspehi!
