Izračun odsekov radiatorjev na tleh: kako izračunati moči in

Kako izračunati radiator na tleh - stanovanjski ali industrijski? V tem članku bomo bralcu seznanili z različnimi algoritmi različnih zahtevnosti in predstavili referenčne podatke za referenčne podatke. Pojdi torej.

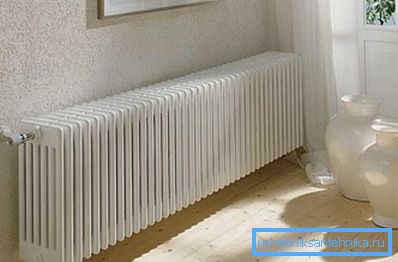

Naša naloga je, da se naučimo, kako izračunati optimalne dimenzije grelca.

Faze izračuna

Pravzaprav, le dva sta.

  1. Na začetku je bila ocenjena potreba po prostoru v toplotni moči.
  2. Potem, odvisno od specifične vrednosti toplotnega toka (na odsek, na grelec, itd.), Se izračuna število ustreznih konturnih elementov.

Navedite: v omrežju najdete veliko število tabel in kalkulatorjev, ki neposredno izhajajo iz števila odsekov iz območja. Vendar je natančnost takih izračunov ponavadi nizka, ker popolnoma ignorirajo dodatne dejavnike, ki povečujejo ali zmanjšujejo toplotne izgube.

Izračun moči

Shema 1

Najenostavnejša shema je prisotna v Sovjetski SNiP pred pol stoletja: moč grelnega radiatorja na sobo je izbrana s hitrostjo 100 vatov / 1m2.

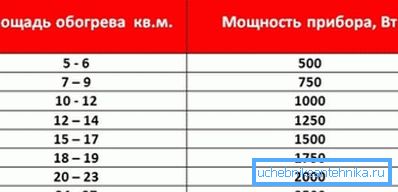

Izbor bimetalnih radijatorjev na tleh lahko izvedemo po tej tabeli.

Algoritem je jasen, zelo preprost in netočen.

Zakaj

  • Realne toplotne izgube so zelo različne pri ekstremnih in srednjih nadstropjih, za vogalne apartmaje in sobe v središču stavbe.
  • Odvisno od skupne površine oken in vrat ter strukture zasteklitve. Jasno je, da bodo leseni okvirji z dvostopenjsko steklo zagotavljali veliko večjo toplotno izgubo kot trojno zasteklitev.
  • V različnih klimatskih območjih se bo izguba toplote spremenila. V stanovanju -50 C bo seveda potrebno več toplote kot v +5.
  • Nazadnje, izbiro radiatorja glede na površino prostora povzroča zanemarjanje višine stropov; Medtem pa bo poraba toplote v zgornjih mejah 2,5 in 4,5 metra visoka.
Visoki strop ustvarja občutek prostornosti, a znatno povečuje stroške ogrevanja.

Shema 2

Ocena toplotne moči in izračun števila odsekov radiatorja glede na prostornino prostora omogoča bistveno večjo natančnost.

Tukaj so navodila za izračun moči:

  1. Osnovna količina toplote je ocenjena na 40 vatov / m3.
  2. Za vogalne sobe se poveča za 1,2 krat, za ekstremna tla - za 1,3, za zasebne hiše - za 1,5.
  3. Okno dodaja 100 vatov za potrebe toplote v prostoru, vrata na ulico - 200.
  4. Uvaja se regionalni koeficient. Izenačeno je:
Regija Koeficient
Chukotka, Yakutia 2
Regija Irkutsk, regija Habarovsk 1.6
Moskovska regija, Leningradska regija 1.2
Volgograd 1
Krasnodarska regija 0.8

Vzemimo kot primer lastnih rok, da ugotovimo potrebo po toploti v vogalnici, ki meri 4 x 5 x 3 metra z enim oknom, ki se nahaja v mestu Anapa.

  1. Prostornina prostora je 4 * 5 * 3 = 60 m3.
  2. Osnovna potreba po toploti je ocenjena na 60 * 40 = 2400 vatov.
  3. Ker je soba kotna, uporabljamo koeficient 1.2: 2400 * 1.2 = 2880 vatov.
  4. Okno še poslabša situacijo: 2880 + 100 = 2980.
  5. Blaga klima v Anapi se prilagaja: 2980 * 0,8 = 2384 vatov.
Na fotografiji - zima v bližini Anapa. To toplo podnebje ne pomeni visokih stroškov ogrevanja.

Shema 3

Oba prejšnja shema sta slaba, ker zanemarjata razliko med različnimi stavbami glede izolacije stene. Medtem pa v sodobni energetsko učinkoviti hiši z zunanjo izolacijo in v opečni delavnici z enodelno zasteklitvijo bo toplotna izguba, drugače, topla.

Radiatorji za industrijske prostore in hiše z nestandardno izolacijo se lahko izračunajo po formuli Q = V * Dt * k / 860, v kateri:

  • Q - moč ogrevalnega krogotoka v kilovatih.
  • V - ogrevani volumen.
  • Dt je izračunana delta temperature z ulico.

Opozorilo: sobna temperatura je vzeta iz sanitarnih standardov ali tehnoloških zahtev; ulica je ocenjena s povprečno temperaturo za najhladnejše 5 dni pozimi.

  • k - koeficient ogrevanja. Kje dobiti svoje vrednote?
k Opis sobe
0,6-0,9 Zunanja izolacija, trojna zasteklitev
1-1.9 Zidarstvo iz 50 cm debele zasteklitve oken
2-2.9 Zidarstvo, enojna zasteklitev z lesenimi okvirji
3-3.9 Neizolirana soba

V tem primeru bomo skupaj z algoritmom za izračun spremljali tudi primer - izračunamo toplotno moč, ki jo imajo radiatorji proizvodne sobe 400 m2, višine 5 metrov, debeline 25 cm debeline in ena zasteklitev. Ta slika je zelo značilna za industrijske cone.

Naj se strinjamo, da je temperatura najhladnejšega petdnevnega tedna -25 stopinj Celzija.

Za industrijske objekte so značilne velike toplotne izgube.
  1. Za proizvodne delavnice velja, da je spodnja meja dopustne temperature +15 ° C. Tako je Dt = 15 - (-25) = 40.
  2. Koeficient toplotne izolacije je enak 2,5.
  3. Prostornina prostora je 400 * 5 = 2000 m3.
  4. Formula bo imela obliko Q = 2000 * 40 * 2,5 / 860 = 232 kW (z zaokroženjem).

Izračun ogrevalnih naprav

Livno železo, aluminij in bimetalne baterije, jekleni cevni, panelni in ploščni radiatorji ter konvektorji se pogosto uporabljajo v stanovanjskih prostorih za ogrevanje.

Kako določiti toplotno moč vsake naprave?

Za plošče, konvektorje, nerazločljive cevaste baterije in plošče, se lahko osredotočite le na značilnosti, ki jih zagotovi proizvajalec. Vedno so prisotne v priloženi dokumentaciji ali na spletni strani proizvajalca.

Pri sekcijskih baterijah s standardno (500 mm) navpično velikostjo se lahko osredotočite na naslednje vrednosti toplotnega toka:

  • Oddelek iz litega železa - 140-160 vatov;

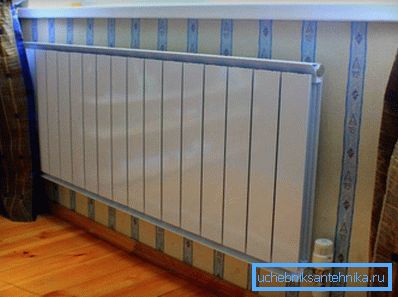

  • Aluminij - 180-200;
Aluminijaste baterije vodijo v posebnem prenosu toplote.
  • Bimetalni - 170-190.

Pomembna točka: nazivna moč je označena za 70-stopinjsko razliko med radiatorjem in zrakom v prostoru. Če je razlika približno polovica, se posebni prenos toplote zmanjša za enako količino.

Torej, če potreba po toplotni moči 2,3 KW, mora aluminijasti radiator (200 W / odsek) imeti 2300/200 = 12 (z zaokroževanjem) delov.

Poseben primer

Tipični radiatorji ogrevanja za industrijske prostore so jekleni varilni registri. Nizka cena materiala, skupaj z visoko trdnostjo, naredi veliko bolj privlačne od drugih rešitev.

Njihovo moč se lahko izračuna z naslednjim algoritmom:

  • Za eno vodoravno cev je enako Q = 3,14xD * L * 11,63 * Dt, kjer je D premer cevi v metrih, L je njegova dolžina v metrih, Dt pa delta temperature med sobo in hladilom.
  • V večsektorskem horizontalnem registru se faktor 0,9 uporablja za izračun odsekov od drugega.

Tako bo deset metrov enosmernega registra s premerom 250 mm, pri segrevanju s pregreto paro (20 ° C) in pri temperaturi v delavnici 15 ° C, dala 3.14 * 0.25 * 10 * 11.63 * (200-15) = 16.889 vatov toplote.

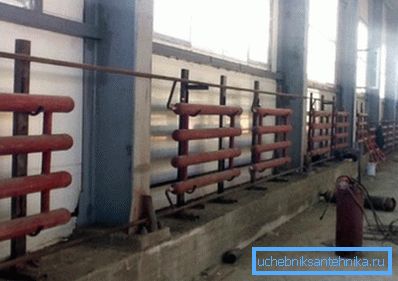

Industrijsko ogrevanje. Vsi varjeni registri se uporabljajo kot grelne naprave.

Zaključek

Kot lahko vidite, so uporabljeni računski programi sorazmerno preprosti in povsem razumljivi tudi za osebe, ki daleč ne načrtujejo ogrevalnih sistemov. Dodatne tematske informacije se lahko kot običajno nahajajo v videoposnetku v tem članku. Uspehi!
