Izračun ogrevalnega sistema: kako izbrati pravo ogrevanje za

Ogrevanje hiše v podnebju v Rusiji ni razkošje, ampak nujna potreba. Če v mestnih razmerah ni treba razmišljati o tem - obstajajo toplotne postaje, toplotne in elektrarne, okrožne kotle, ki bodo v celoti zagotavljali stanovanja za ogrevanje, nato pa v svoji hiši morate sami razmišljati o vsem.

V tem primeru mora biti stanovanje opremljeno z avtonomnim ogrevalnim sistemom. Pred namestitvijo omrežja mora biti projektiran in izračunan. To bomo izgubili v tem članku.

Izračun ogrevalnih naprav

Kot toplotni nosilec je navadno navadna voda izbrana v lastnih hišah. In ogrevalni sistem je lahko zaprt ali odprt.

Vrsta kotla

Vrsta generatorja toplote, ki jo morate izbrati, glede na vrsto energije, ki je najbolj dostopna in poceni na vašem območju.

Pod kategorijo naprav po vrsti uporabljenega goriva.

1. Električni kotli. Ogrevanje hiše, ki temelji na njih, ni zelo priljubljeno z nami, ker električna energija je draga in jo lahko dobite z motnjami ali padci napetosti. Za zanesljivo delovanje takšne naprave je potreben stabilen sistem napajanja.
2. Naprave za čvrsto gorivo. Najpreprostejše enote. Ruski trg predstavlja veliko svojih modelov, tako z ročnim kot z avtomatskim polnjenjem goriva. Cena najnovejših analogov je seveda višja.
3. Plinski agregati. Te naprave imajo visoko učinkovitost. Njihovi trenutni modeli imajo popolnoma avtomatizirane delovne cikle. Kompaktni so z visoko zmogljivostjo. Takšna naprava je optimalna, če je vaš dom priključen na centralno omrežje za oskrbo s plinom.

Bodite pozorni! Pri izračunu hranjenja ogrevalnega sistema upoštevajte, da se stroški plina ves čas povečujejo. Zato je zaželeno opremiti ogrevalno omrežje na njej s sistemi varčevanja z energijo in avtomatizacije.

1. Naprave za tekoče gorivo. Ti kotli delujejo na dizel, kerozin, kurilno olje, olje. So zelo produktivni, praktični, takšno gorivo je na voljo in poceni.

Podobni generatorji toplote lahko damo v dachas, v hišah in hišah. Vendar je tekoče gorivo požar in eksplozivno. Zato je za rezervoarje z njim morate dodeliti ločene prostore in skrbno upoštevati varnostne ukrepe.

Nekaj ​​točk, ki jih je treba upoštevati

1. Kotli za kurilno olje za ogrevalne sisteme imajo eno pomembno prednost. Njihov gorilnik se lahko zamenja za analogni plin, enota pa bo lahko delala na ustreznem nosilcu energije.
2. Od naprav na trdna goriva je najbolje, da postavite svoje lastnosti pirolize. So najbolj ekonomični, njihova učinkovitost, zahvaljujoč izboljšani zasnovi, doseže 85%. Takšne enote imajo dva ogrodja. V prvem od njih gorivo počasi žareče in oddaja toplotno energijo, pa tudi vnetljiv (pioslični) plin. Slednji, skupaj z zrakom, nato vstopi v drugo požarno komoro, kjer je zgorela, kar ustvarja dodatno toploto.

1. Konvencionalni kotli na trda goriva imajo pomembno pomanjkljivost - ne morejo biti opremljeni z učinkovitimi sistemi avtomatizacije. Iz tega izhaja, da je treba v njih polagati ročno vsakih 4/6 ur.

Obstajajo modeli enot, na katere lahko priključite bunker. Gorivo iz njega samodejno vstopi v kotel.

Vendar traja največ 1,5 dni. Potem morate kapaciteto naložiti ročno.

Izračun lastnosti

Po izbiri tipa generatorja toplote, izvedbi načrtovanja in izračuna ogrevalnih sistemov, je potrebno določiti njegovo zmogljivost in splošne značilnosti sistema.

Za izvedbo predhodnega izračuna zadostuje, da se površina prostora pomnoži s koeficientom podnebne moči toplotnega generatorja. Rezultat izračuna se nato deli z 10.

To je najpreprostejša formula, primerna za življenjske razmere. S svojo pomočjo je mogoče izvesti približen izračun in načrtovanje ogrevalnih sistemov z majhnim številom znanih dejavnikov.

Še malo o teh izračunih.

1. V zvezi z ogrevanim območjem se pogosto vzame vsota za vsa področja hiše. To je napaka, ker Praviloma se segrejejo samo tiste prostore stavbe, v kateri je vsaj ena stena zunaj. Ta izračun toplotnega inženirstva je pravilen, pri čemer se upoštevajo le sobe z zunanjimi stenami. Hkrati se k rezultatom izračunov doda majhna produktivnost za kotel. Potrebno je za situacijo, ko bo zima preveč kruto za vaše območje.
2. Koeficient klimatske moči je zelo pomemben za praktične izračune ogrevanja. Njena vrednost je odvisna od območja, na katerem se hiša nahaja.

• Torej, za Center Ruske federacije številka znaša 1,3 / 1,6 kW;
• za jug - 0,8 / 0,95;
• za severno od Rusije - 1,6 / 2,2.

Primer izračuna ogrevalnega sistema (moč kotla) za stavbo 100 m2 za osrednje regije Ruske federacije:

Vk = 100 • 1,2: 10 = 12 kW

Število baterijskih odsekov

Navodilo ugotavlja, da kompetenten projekt ogrevanja ni mogoč brez določitve potrebnega števila delov radiatorjev. Ta parameter se lahko izračuna z najpreprostejšo formulo: površina prostorov se pomnoži s 100, rezultat pa se deli s močjo enega dela radiatorja.

Podrobneje proučimo položaje formule.

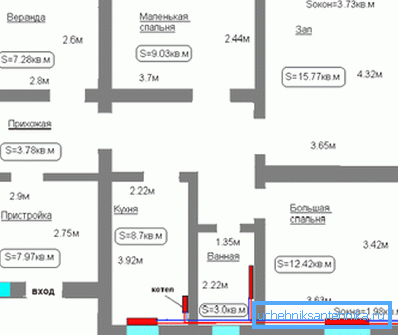

1. Ogrevana površina. Moč grelnih naprav se izračuna za vsako posamezno sobo. Zato mora formula vključevati tudi površino ene sobe. Vendar pa obstaja izjema. Če želite biti topli v sosednji sobi, z tisto, v katerem bodo radiatorji, se bo površina obeh prostorov povzela.
2. Številka 100 je vzeta iz SNiPa. To pomeni, da je za 1 m2 dnevnih prostorov potrebna 100 W toplotne energije baterij.
3. Zmogljivost enega odseka radiatorja je lahko drugačna in je odvisna od materiala njegove izdelave in oblikovanja. Ko tega parametra natančno ne najdete, lahko delate z vrednostjo 200 vatov. To je enako povprečni moči vsakega dela sodobnih radiatorjev.

Poseben primer izračuna. Naj bo površina 20 kvadratnih metrov. Moč enega odseka izbranih radiatorjev je 170 W. Določite število potrebnih razdelkov:

N = 20 • 100: 170 = 11,7 = 12.

Bodite pozorni! Če je soba kotna ali končna, nato pa opravite izračune, njihovo skupno število pomnožimo s koeficientom 1,2. Tako dobite število delov radiatorja, ob upoštevanju povečane toplotne izgube prostora.

Specifični strokovni izračuni v formulah

Razmislite o tem, kako izračunati in namestiti ogrevalne sisteme s strani strokovnjakov.

Kaj je hidravlični izračun?

Naloge celotnega hidravličnega izračuna sistema vključujejo naslednje.

1. Določitev preseka cevovoda in v tem pogledu - izračun prostornine vode v ogrevalnem sistemu.
2. Iskanje velikosti tlaka (delovnega tlaka) v različnih delih omrežja.
3. Izračun padca tlaka / glave.
4. Natančno povezovanje vseh točk omrežja v dinamičnih in statičnih načinih. To je potrebno za zagotovitev dovoljenega tlaka in želenega tlaka v sistemu.

Osnovne računske odvisnosti

Za toplotno zaščitne lastnosti obodnih struktur je značilna njihova odpornost na prenos toplote (Ro).

1. To je izraženo v formuli: Ro = Rvn + Rk + Rv. Simbol Rvn je odpornost na prenos toplote notranjega dela ograje, ki je po drugi strani opisana kot (m • 2 • ° C): Bm.
2. Rvn = 1:? C. Tukaj? In je koeficient toplotnega vračanja notranjosti obodnih struktur, je enak 8,7 • (m • 2 • ° C): Bm.
3. RK je toplotni upor obodne strukture z zaporedno postavljenimi plastmi. Rc = R1 + R2 + ... + Rn + Rt zunanjega zraka.
4. R1 =? /?. Tukaj? pomeni debelino plasti v milimetrih, eh? - je koeficient toplotne prevodnosti, ki je opisan kot Bm: (m • 2 • ° C).
5. Rb je odpornost prenosa toplote z zunanje strani ograjenega prostora.
6. Rv = 1: N. ? n je koeficient povratne toplote zunanjega dela ograje, izražen kot 23 • Bm: (m • 2 • ° C).
7. Koeficient prenosa toplote k se izračuna po formuli: k = 1: Ro.

Torej, pred izračunom ogrevalnega sistema se izračuna debelina glavne izolacijske plasti.

Podajamo konkreten primer.

1. Zunanja stena betona:? = 2400 kg / m? /; ? 1 = 1,92 W / m • ° C; ? 1 = 100 milimetrov.
2. Segrevanje iz poliuretanske pene :? = 2400 kg / m?; = 1,92 W / m • ° C; ? = Ro-1: C-1: N-1: 1.

Moč sistema

Toplotna moč ogrevalnega sistema v vatih je podana s formulo: Qc = Qo + Qi-Qb.

Tukaj:

• Qo je toplotna izguba v vatih skozi zaprto strukturo;
• Qi je toplotna izguba, da se grelni infiltracijski zrak segreje skozi vrata, okna, reže (W);
• Qb - vhod toplote iz gospodinjskih aparatov, tudi v vatih.

Hidravlični izračun cevovoda

Izračun prostornine ogrevalnega sistema ni možen brez hidravličnih izračunov premera cevovoda. Izvajajo se pri že določeni toplotni obremenitvi in ​​izračunanem tlaku (kroženju) v sistemu.

Na primer, v dvo-cevni vrsti omrežja je glavni obtočni obroč vgrajen v primeru razpadanja cevi tipa. Z drugimi besedami - skozi spodnji radiator najbolj obremenjenega in najbolj oddaljenega od toplotnega središča dvižnega voda.

V tem primeru lahko uporabite kalkulator za izračun ogrevalnega sistema, ki se nahaja na internetu, ali sami izvesti izračune.

Za to je potrebno določiti pomožni parameter - povprečna vrednost specifične izgube tlaka zaradi trenja (Rav, v Pa / m), na meter mer. Formula je videti takole:

Rcp =? • pp: L; v pa / m

V njem simboli pomenijo:

• ? - to je koeficient, ki upošteva izgube tlaka skupnega izračunanega tlaka (cirkulacijskega tlaka) zaradi lokalnih upornosti za omrežja s prisilnim kroženjem, ta parameter je 0,65;
• pp je razpoložljiv tlak v načrtovanem ogrevalnem sistemu, v paskalih;
• L je skupna dolžina obročastega obroča, v metrih.

Sobna izguba toplote

Glavna toplotna izguba Qo (v vatih) skozi ovoj stavbe najdemo po formuli Qo = f • k • (tv-tvn) • n.

Tukaj:

• k je koeficient toplotnega prenosa ograjenega prostora;
• f je izračunana površina obodne strukture v kvadratnih metrih;
• tv je temperatura zraka v sobi, v stopinjah;
• tvn - temperatura zunanjega zraka, v stopinjah;
• n je koeficient, ki je odvisen od lokacije zunanje površine glede na zunanji zrak.

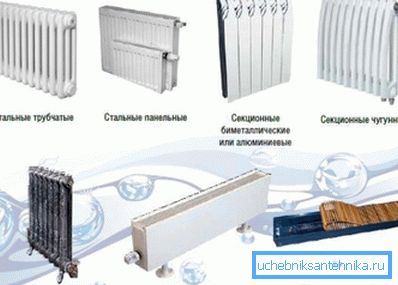

Izbira radiatorjev, ki temeljijo na njihovih značilnostih

Preden izračuna količino vode v sistemu ogrevanja, izberite vrsto radiatorjev, ki jih boste uporabljali. Spodaj je tabela značilnosti vseh vrst, ki se trenutno proizvajajo.

Zaključek

Dolgoročno delovanje ogrevalnega sistema je možno samo s pravilnim izračunom in naknadno pravilno namestitvijo. Zato je treba zasnovo omrežja sprejeti zelo resno. Videoposnetek v članku bo dopolnjeval podatke.
