Izračun ogrevalnih grelnikov glede na površino in

Izračun radiatorjev za ogrevanje pri gradnji zasebne hiše ali večjih popravil mestnega stanovanja je postopek obvezen. V tem primeru ne igra veliko vlogo, katere grelnike se uporabljajo. Lito železo, jeklo, aluminij ali bimetal, vse te enote imajo svojo lastno konstrukcijsko zmogljivost, na kateri temeljijo v izračunih. Kalkulator za izračun radiatorjev je odlična stvar, ampak kaj, če ni okoli? Na to vprašanje bomo poskušali odgovoriti.

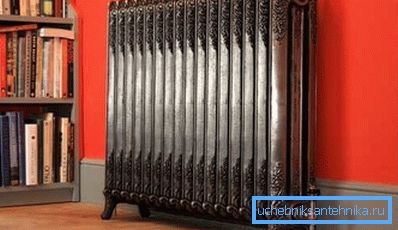

Fotografije sodobnih radiatorjev.

Pomembno: projektiranje inženirjev uporablja več kot ducat razlicnih receptov in definicij. Toda osnovni kodeks predpisov je SNiP 41-01-2003. Na njem je odvisen nadzorni organ v postopku sprejemanja predmeta.

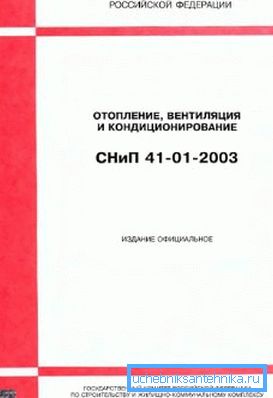

Standardi.

Kako priti do indikativnih podatkov

Ni vedno potrebno natančno izračunati števila radiatorjev. Naredite velik remont v mestnem stanovanju, vam bo na voljo dovolj indikativnih podatkov, ki jih je mogoče dobiti v nekaj minutah na podlagi standardnih povprečij.

Izračunajte velikost baterije na območju prostora

Ta metoda velja za najbolj preprosto in odlično za lastnike stanovanj v standardnih mestnih visokih zvišanjih. V visokih stavbah je načeloma nerealno pomembno vplivati ​​na večino parametrov prostora, zato se pogosto ne zdi smiselno izkoristiti v divjini kompleksnih izračunov termične tehnike.

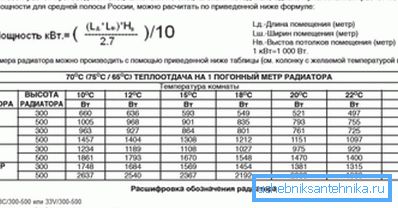

Približna možnost izračuna.

Glede na odobreni SNiP, da bi ogrevali 1m? stanovalci v osrednjem delu naše velike države potrebujejo 100 vatov. Ta vrednost se upošteva kot povprečje stanovanj s standardno izolacijo in zgornjimi mejami, ki ne presegajo 3 m. Pod enakimi pogoji na severu bo potrebnih 150-200 W. Na južnih območjih so praviloma usmerjeni na 60 vatov.

Navodila za vsako baterijo vsebujejo podatke o njegovi moči. Samo kvadrat prostora morate pomnožiti za 100 W in deliti z imenom plošče enega odseka izbranega radiatorja.

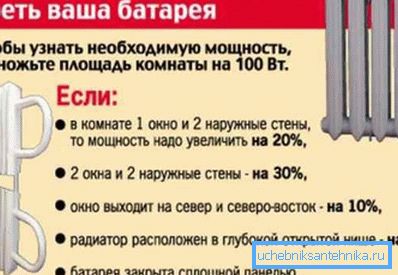

Približna odstopanja.

Pomembno: v skladu z odobrenimi pravili dokumentacija na bateriji označuje moč, ki jo bo izdal oddelek pri temperaturi hladilne tekočine 70 ° C. Če je temperatura v sistemu nižja, se bo toplotna moč sorazmerno zmanjšala in potrebno bo namestiti več delov. V tem primeru je priročno uporabiti kalkulator za izračun števila radiatorjev, kjer lahko nastavite dejansko temperaturo.

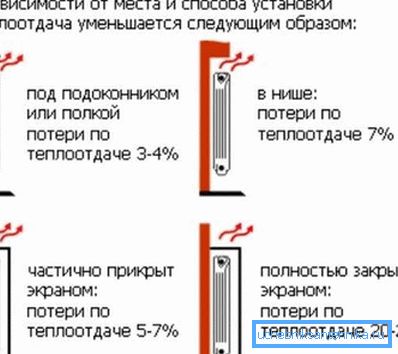

Izguba toplote glede na lokacijo akumulatorja.

Kot smo rekli, je ta metoda izračuna približna, podrobnosti o prisotnosti balkona, številu in velikosti oken v sobi ter številne druge spremembe niso jasno upoštevane. Da bi nadomestili vse te vrste toplotnih izgub, je običajno povečati končno vrednost za 20%. Če se izračun izvede za kuhinjo, lahko pustite vse, kar je, brez upoštevanja toplotnih izgub. Ker ima kuhinja dodatne vire toplote.

Odvisnost od števila oddelkov glede prostornine prostora

Ta način želijo lastniki odprtih apartmajev z visokimi stropi. Prav tako se dobro prilega, ko morate izračunati velikost baterije v zasebni koči ali sobi z dvema ali več stopnjami.

Izračun potrebnega števila radiatorjev tukaj temelji na prostornini prostora. To pomeni, najprej morate računati število kubičnih metrov, pomnožiti dolžino, širino in višino.

Formula približni izračun.

Kot v prvem primeru se kot osnovo vzamejo pogojni podatki. Menijo, da za središče Rusije za ogrevanje 1m? v panelni hiši s standardno toploto potrebujete 41 vatov energije. Za opeke z debelino 2 ali več opek, pa tudi za zasebne hiše z izboljšano izolacijo potrebujemo 34 vatov. Poznavanje prostornine prostora in moči 1 sekcije, je enostavno izračunati število oddelkov.

Na primer, prostornina kuhinje v opečni hiši stare zgradbe treh do štirih metrov s stropno višino 4 metre bo 48m? (3x4x4 = 48). Zato je za ogrevanje potrebno 1,632 KW (48x34 = 1,632). Povprečni odsek moči znane litine železne baterije MS-140 je 160 vatov. Zdaj 1,632 kW, delimo s 160 W in dobimo 10,2 odsekov.

Postavitev vodoravnega odseka.

Ker smo razmišljali za kuhinjo, jo lahko zaokrožite navzdol. Za druge prostore je običajno zaokrožiti. Plus, za nadomestitev vseh vrst toplotne izgube v navadnih sobah se končna vrednost poveča za 20%.

Namig: Da se ne bi motili približni izračun števila baterij v tipičnih stavbah, je bila pripravljena miza za izračun radiatorjev. To je priročna naprava, ki jo pogosto uporabljajo svetovalci prodajaln strojne opreme.

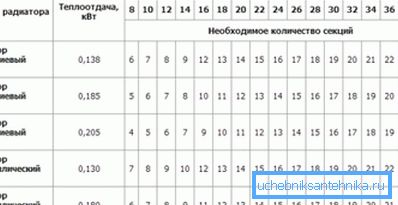

Tabela za aluminijaste in bimetalne dele.

Natančni izračuni

Natančen izračun grelnih radiatorjev se praviloma izvaja med gradnjo zasebne hiše ali med remontom sodobnih stanovanj z brezplačno postavitvijo. Cena visokokakovostnih radiatorjev iz bimetalnega, jeklenega ali litega železa je precej visoka, zato ima vsak dodatni odsek velik vpliv na proračun.

Točne izračune s svojimi rokami ni tako težko, kot se zdi. Načelo samega izračuna se ne razlikuje veliko od prejšnjih možnosti, osnovna formula je precej preprosta. Celoten problem je v pristojnem izboru številnih dejavnikov, od katerih je vsak odgovoren za posebne značilnosti in značilnosti stavbe.

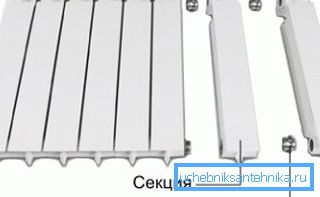

Načelo povezovalnih odsekov.

CT = NhShK1hK2хК3хК4хК5хК6хК7

  • V tem primeru (CT) to je potrebna količina toplote, potrebna za vzdrževanje udobne temperature v sobi okoli 20 ° C;
  • (N) je konstantna vrednost in označuje tabelarno količino toplote na kvadratni meter. To je ista vrednost, ki smo jo uporabili v približnem izračunu na podlagi kvadrature. 100 W za središče Rusije, 150-200 W za sever in 60 W za jug;
  • (S) v naši formuli je prostor prostorov, za katere se izračuna ogrevanje;

Sledi serija koeficientov dviganja in spuščanja, ki so dejansko odgovorni za glavne značilnosti stavbe.

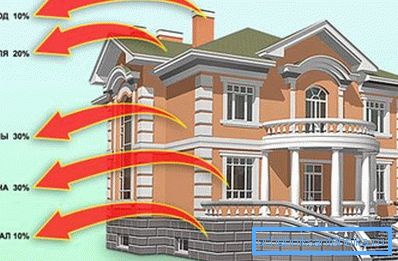

Povprečna toplotna izguba v hiši.
  • K1 je odgovoren za raven in kakovost zasteklitve stavbe:
  • Stari leseni okvirji z dvema steklima bodo imeli faktor 1,27;
  • Moderna plastika z dvojnim zasteklitvijo pogojno vzeta kot enota;
  • Ojačani okvirji s trojno zasteklitvijo štejejo kot 0,85;
  • K2 je odgovoren za kakovost izolacije zunanjih sten:
    • Stare armirane betonske plošče, obložene s ploščicami, imajo koeficient 1,27;
    • Polaganje v dveh opekah ali ploščah z dodatno zunanjo izolacijo se vzame kot enota;
    • Sodobni gradbeni materiali, kot so pena in plinski beton, pa tudi tulci z izolacijsko mineralno volno ali peno imajo vrednost 0,85.

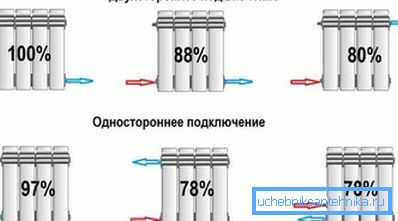

    • Izguba toplote je odvisna od vrste povezave akumulatorja.
      • K3 je odgovoren za najhladnejši teden v letu, natančneje za povprečno temperaturo nad 7 dni na vrhu zimskih zmrzal. Tukaj začnemo z -10? S.

      Nadalje pri vsakem znižanju temperature za -5 ° C dodamo 0,2 koeficientu:

      • Torej pri -10? Z vrednostjo 0,7 je vzeta;
      • Pri -15 ° C se upošteva vrednost 0,9;
      • Pri -20? Z vrednostjo 1.1 je vzeta;
      • Pri -25? Z vrednostjo 1,3;
      • Pri -30 ° C se vzame vrednost 1,5 in tako naprej;
      • K4 označuje odstotno razmerje talne kvadrature na okensko stekleno površino.

      Tu je tudi določena pravilnost s povečanjem površine za 10%, koeficient povečanja za 0,1:

      • Za 10% je vrednost 0,8;
      • Za 20% je vrednost 0,9;
      • Za 30% je vrednost 1;
      • Za 40% je vrednost 1,1;
      • Za 50% je vrednost 1,2 in tako naprej;

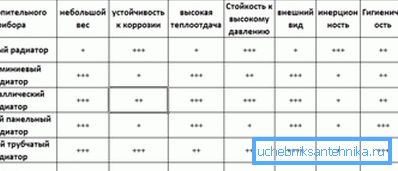

      Primerjava radiatorjev.
      • K5 označuje prostor na naslednjem, zgornjem nadstropju:
      • Tukaj je skupno neovirano podstrešje kot enota;
      • Za toplo podstrešje bo ta vrednost 0,9;
      • Če se zgoraj stanovanje nahaja zgoraj, bo koeficient enak 0,8;
    • K6 je odgovoren za število zidov, ki so neposredno obrnjeni proti ulici:
      • Za 1 steno bo enaka 1,1;
      • Za 2 stena bo 1,2;
      • Za 3 stene bo enak 1,3;
      • Če so vse stene obrnjene proti ulici, potem je koeficient 1,4;
      • K7 je odgovoren za višino stropa.
      • Tukaj korak gre navzgor, za vsak pol ure se vrednost poveča za 0,05:

        • Višina stropa 2,5 m se šteje za referenco in se vzame kot enota;
        • Trimetrski strop bo imel razmerje 1,05;
        • Tri in pol metra 1.1 itd.

        Ko ste se odločili za koeficiente, izvedli izračun in končno dobili količino toplote, bo treba, tako kot v prejšnjih primerih, deliti s toplotno zmogljivostjo 1 odseka.

        Sodobni jekleni radiator.

        Videoposnetek v tem članku prikazuje primere izračuna.

        Zaključek

        Seveda je izračun toplotnih radiatorjev s pomočjo programa računalnikov neprimerno bolj priročen in hitrejši. Toda, kot si lahko ogledate, čeprav v odsotnosti takega asistenta, je zelo realno natančno izračunati z lastnimi rokami.
