Izračun ogrevalnih naprav: preproste sheme

Kako izračunati parametre grelca za sobo z znanimi značilnostmi? V tem članku se bomo seznanili z več preprostimi shemami, ki zagotavljajo sprejemljivo točnost rezultatov. Ne bomo se povzpeli v džunglo: vsi izračuni se lahko opravijo ročno z osebo, ki je daleč od toplotnega inženirstva. Pojdi torej.

Kaj mislimo

Razbijmo veliko nalogo v majhne faze.

Potrebujemo:

1. Naučite se oceniti potrebo po prostoru v toploti.

Opomba: bolje je imeti računske sheme v vašem arzenalu za obe hiši z normalizirano odpornostjo na prenos toplote in za stavbe z bistveno boljšo ali slabšo kvaliteto izolacije.

1. Preberite, kako preračunati moč ogrevanja grelca v številu odsekov radiatorja.
2. Ugotovite, kako oceniti moč naprav, ki niso sestavljene iz standardnih odsekov.

V tem vrstnem redu in nadaljujte.

Toplotna moč

Na dva načina ga ovrednotimo.

Za normalizirano toplotno odpornost

Za stavbe, ki izpolnjujejo zahteve SNiP 23-02-2003 Toplotna zaščita stavb, se lahko potreba po toploti izračuna v skladu z naslednjo shemo:

• Osnovna vrednost je enaka 40 vatov na kubični meter ogrevane sobe ali apartmaja.
• Pomnoži se s faktorjem, odvisno od namestitve sobe.

• 100 vatov toplote se doda v vsako standardno velikost okna, in 200 do vrat, ki vodijo do ulice.
• Uvaja se regionalni koeficient.

Let's izračunati potrebo po toplotni moči ogrevanja za sobo dimenzij 4 * 5 * 3 metrov v mestu Komsomolsk-na-Amurju na območju Habarovsk.

Soba je kotiček z dvema oknoma.

1. 40 vatov na kocko daje 40 * 4 * 5 * 3 = 2400 vatov.
2. Ker je soba kotna, uporabljamo faktor 1,2. 2400 * 1,2 = 2880.
3. Par oken bo še poslabšal položaj. 2880+ (2 x 100) = 3080 vatov.
4. Podnebno območje bo naredilo lastne prilagoditve. 3080 * 1,6 = 4928 vatov.

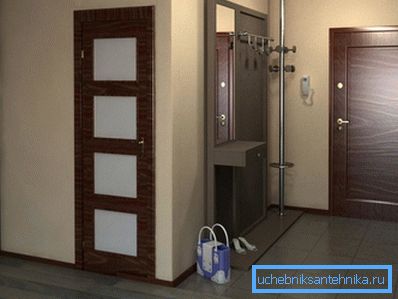

Nujnost: če ima stanovanje prostore brez ogrevalnih naprav, je treba pri izračunu upoštevati tudi njihovo prostornino. Torej, če se v našo sobo pripelje hodnik velikosti 4 * 1 * 3 metra, je treba izračunati toplotno moč (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 ogrevanega prostora.

Za nestandardno segrevanje

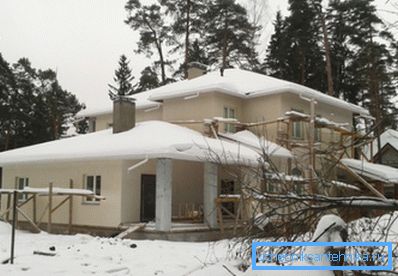

Če je kakovost izolacije veliko boljša ali slabša od priporočenega SNiP, se za oceno potrebe po toploti uporabi formula Q = V * Dt * K / 860, v kateri:

• Q - cenjena moč v kilovatih.
• V je prostornina prostora v kubičnih metrih.
• Dt je največja temperaturna razlika med notranjim in zunanjim zrakom.
• K - koeficient izolacije. Njegovo vrednost se lahko oceni približno, pri čemer se upošteva naslednja tabela:

Parameter Dt je ponavadi enak razliki med notranjimi temperaturnimi vrednostmi, ki jih priporoča SNiP, in povprečnim najnižim najhladnejšim mesecem v zadnjih nekaj letih. Osredotočanje na absolutni minimum bo nekakšna groba sila: če, recimo, v Krimu obstaja -25, nato pa le enkrat na nekaj let za en ali dva dni.

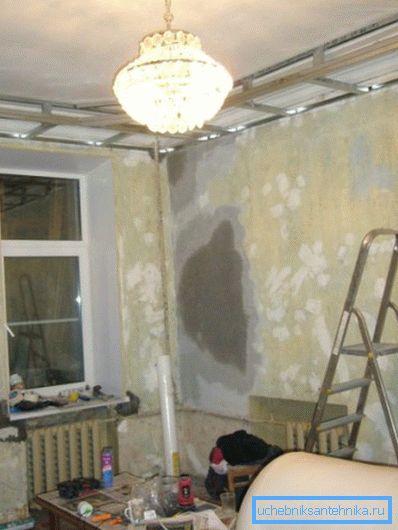

Izračunajmo toplotno moč iste sobe v Komsomolsku-na-Amurju, pri čemer opozarjamo, da so okna v njej opremljena z dvojnimi zasteklitvami, debelina opečnih zidov pa 60 centimetrov.

1. Prostornina prostora je 4 * 5 * 3 = 60 m3.
2. Najmanjša sobna temperatura za vogalni prostor v tem podnebnem območju, ki jo določi SNiP, je + 22 ° C.
3. Povprečni minimum januarja je -30,8 C.
4. Koeficient toplotne izolacije je enak 0,8.

Izračun grelnih naprav za naš prostor bo videti kot Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Preprosto je videti, da je širitev s prvim rezultatom precej velika.

Naprave

Navodila za izbiro plošče, cevnega radiatorja ali ogrevanja konvektorja so zelo enostavna: dovolj je preučiti dokumentacijo za napravo. Proizvajalci vedno navedejo toplotno moč pri standardni delti temperaturi med hladilno tekočino in zrakom pri 70 stopinjah.

Upoštevajte: prepolovitev temperature delte (npr. Pri + 20 v sobi in temperatura baterije +55 C) neizogibno povzroči dvakratni padec moči.

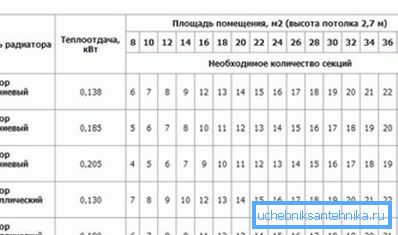

V spremljajočih dokumentih in na spletni strani proizvajalca lahko praviloma poiščete vrednosti toka toplote za posamezne dele prečnega grelnika.

Če ni dokumentacije, se lahko osredotočite na naslednje povprečne vrednosti:

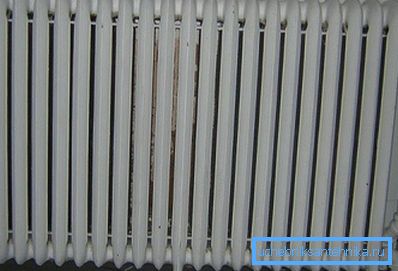

• Oddelek iz litega železa - 160 vatov.
• Bimetalni del - 180 vatov.
• Aluminijasta sekcija - 200 vatov.

Torej, za pridobitev toplotne moči 2940 vatov zadostuje 2940/180 = 17 (zaokroževanje) bimetalnih delov.

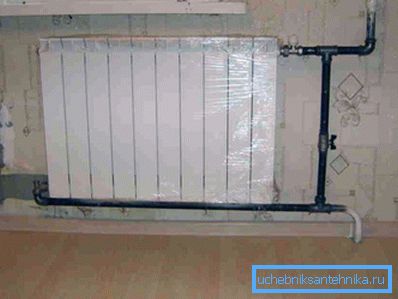

Uporabno: radiatorji te dolžine morajo biti priključeni diagonalno ali od spodaj navzgor. V nasprotnem primeru bo celotna hladilna tekočina krožila le skozi prve dele.

Poseben primer

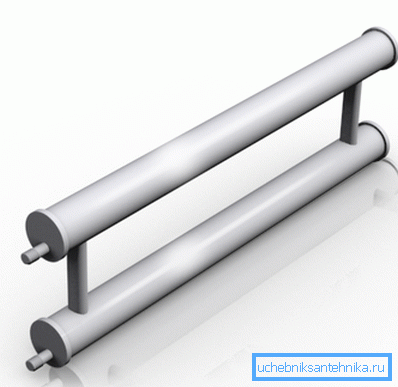

Nizka cena je zelo privlačna za uporabo registra jeklenih cevi. Vendar domači modeli ponavadi nimajo tehnične dokumentacije.

Kako izvesti izračun v tem primeru?

1. Izhod toplote ene vodoravne cevi v vatih se izračuna kot Q = 3.1415 * Dn * L * 11.63 * Dt. V njem je DN zunanji premer cevi (v metrih); L je njegova dolžina v metrih, Dt je delta temperature med zrakom in hladilom.
2. Izhod toplote drugih delov registra, ki se nahajajo nad to cevjo, se izračuna na enak način, vendar z uporabo dodatnega faktorja 0,9.

Torej z zunanjim premerom 208 mm, dolžino 3 metra in temperaturo delte 70 ° C, bo moč dvokolesnega registra (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0,9 = 1596 + 1436 = 3032 vatov.

Zaključek

Še enkrat: pokazali smo najpreprostejše sheme približnih izračunov, ki niso primerni za profesionalno uporabo, ampak dajejo dokaj natančne rezultate. Kot vedno, priloženi videoposnetek bralcu nudi dodatne materiale. Uspehi!
