Izračun ogrevanja radiatorjev zasebne hiše: kakšne so

Zagrevanje in ogrevanje vašega doma vedno ima eno izmed primarnih vrednot v življenju osebe, še posebej, če živi v mrzlih regijah, zato lahko uporabite kalkulator za izračun radiatorjev zasebne hiše ali sami opravite te izračune, kar bo natančnejše.

Ampak ne bo dovolj, da izračuna, koliko oddelkov potrebujete za določeno sobo, boste morali skrbeti tudi za največji prenos toplote naprav, ki je povezana z njihovo povezavo in vrsto vezja ter pravilno lokacijo naprav, kar je prav tako pomembno za ustvarjanje mikroklime.

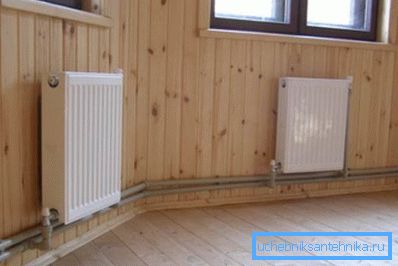

Notranji radiatorski krog

Seveda obstaja veliko zahtev, vendar ni vse, kar je zapleteno, kot se zdi na prvi pogled, kar vam bomo povedali zdaj, prav tako pa bomo pokazali tudi na temo videoposnetka v tem članku.

Kako izračunati moč radiatorja

Obstajajo precej zapleteni izračuni, ki se uporabljajo pri oblikovanju stanovanjskih in javnih stavb, pri čemer se upoštevajo številne različne nianse, ki jih morda poznajo samo oblikovalci.

Ponujamo vam enostavnejši način izračuna, v katerem so možne majhne napake, vendar ta metoda kljub temu deluje in nikomur ni uspela.

Kaj so radiatorji

Bimetalni radiatorji
  • Bimetalni ogrevalni radiatorji danes je mogoče zahtevati najzahtevnejše ne samo za avtonomne, ampak tudi za centralizirane sisteme - kljub dejstvu, da je njihova cena višja od litega železa, jih najemniki namestijo namesto litega železa v zasebne apartmaje. Takšna priljubljenost ni zaman - naprava je izdelana iz dveh kovin - na notranji strani je jeklo, ki lahko v ogrevalnem krogu vzdrži skoraj vsak pritisk, tudi v večnadstropnih zgradbah, na vrhu pa aluminij, ki ima zelo visoko toplotno prevodnost. Takšne baterije so praviloma presečne vrste in velikost ene naprave je odvisna od moči, potrebne za ogrevanje določenega prostora.
Proizvajalec Označevanje Razdalja med osmi Parametri W / W / H (mm) Največji delovni tlak (bar) Del toplotne moči (W) Obseg oddelka (l) Masa (kg) Max ? C Garancijsko obdobje
Globalno STIL 350 350 425/80/80 35 125 0,16 1.56 110 10
STIL 500 500 575/80/80 35 168 0,2 1.97 110 10
STYLE PLUS 350 350 425/80/95 35 140 0.17 1.5 110 10
STYLE PLUS 500 500 575/80/95 35 185 0,19 1.94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0,22 1.22 120 10
TENRAD 500 500 550/80/77 24 161 0,15 1.45 120 10
Altermo ALTERMO LRB 500 575/82/80 18 169 0,15 2.5 130 5
ALTERMO RIO 500 570/82/60 18 166 0,15 2.0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0,26 1.55 120 5
GRANDINI 500 500 530/80/80 16 167 0,38 1.85 120 5

Tabela parametrov nekaterih proizvajalcev na bimetalnih radiatorjih

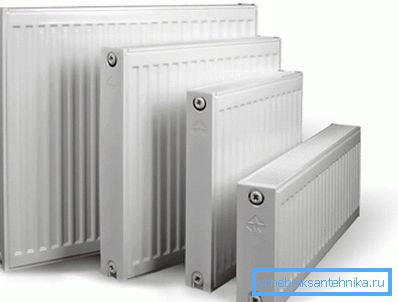

Jekleni panelni radiatorji
  • Najbolj proračun lahko imenujemo jekleni panelni grelci., kjer je zelo visok prenos toplote, ki ga pridobimo zaradi razdalje med osi in ploščicami U, ki se nahajajo na ceveh, kjer kroži hladilnik. Lahko so ena, dva ali tri, od katerih se povsem naravno poveča moč naprave z isto količino vode, ki kroži v njej.
  • Takšne strukture so dovolj močne in vzdržljivejo z visokim pritiskom, vendar je njihova glavna težava v njihovi dovzetnosti za korozijo. in to je verjetno glavni razlog, zakaj navodilo ne priporoča, da jih uporabljate pri centralnem ogrevanju - med spuščanjem vode vstopi kisik v rezervoar, kar povzroči reakcijo in naprava bo rjavila. Tudi jekleni radiatorji se uporabljajo kot grelniki za brisače, vendar kot baterije so izdelani samo po individualnem naročilu, saj je tukaj potreben pocinkan ali nerjavno jeklo, kar je zelo drago.

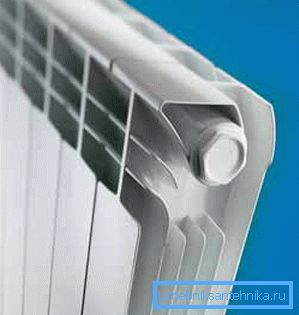

Sekcijski aluminijasti radiator
  • Aluminijski radiatorji imajo največjo toplotno disipacijo., ki jih je mogoče izdelati tako v preseku kot v panelu, in so izdelane bodisi z vbrizgavanjem ali iztiskanjem (druga metoda je nekoliko cenejša, tu pa je šibka točka zlepljena ali zvarjena). Seveda so naprave za ogrevanje, izdelane iz takšne kovine, zelo drage, vendar, kot razumete, plačujejo za kakovost in poleg tega veliko denarja, vendar jih je mogoče uporabiti le za avtonomne sisteme. Dejstvo je, da mora biti hladilno sredstvo, ki kroži v takih napravah, antifriz s posebnimi dodatki, ki upirajo koroziji in skaliranju, kar je možno le v avtonomnih vezjih.

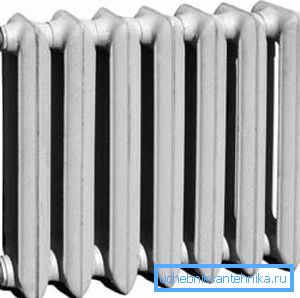

Lito železo
  • In, seveda, je boleče poznano vsem litoželeznim baterijam., kot je prikazano na zgornji sliki, ki so nameščene v veliki večini stanovanj v večstanovanjskih stavbah in so danes nameščene v novih stavbah in so se uveljavile zelo dobro. Glavne slabosti takšnih naprav vključujejo veliko zmogljivost odsekov (morate segrevati veliko vode) in debele stene, ki segrejejo dolgo časa, a se tudi ohladijo za dolgo časa. Toda centralizirani sistemi ogrevanja se odlično spopadajo s takšnimi pomanjkljivostmi - tamkajšnja prostornina je malo proti splošnemu ozadju, toda počasno hlajenje je zelo priročno, saj je povezano s periodičnimi cirkulacijskimi cikli - ko sistem ne deluje, se shranjuje toplota (za avtonomna vezja bodo radiatorji dragi) .

Izračunajte moč

Opomba Treba je opozoriti, da je najbolj učinkovito mesto za postavitev radiatorja pod okno. Topel zrak iz naprave, ki se dviga, tvori oviro za prehladne tokove, ki se premikajo s stekla.

Najbolj učinkovito mesto za postavitev radiatorja je pod oknom.

Kot smo že povedali, se nam ne bo treba ukvarjati s kompleksnimi izračuni, saj je možno preprosto izračunati ogrevalne radiatorje za zasebno hišo in tudi če to ni povsem točno, to pa je učinkovito in večina vodovodarjev naredi le, da brez zagona sistema brez pritožb.

Obstaja pa dva načina izračuna - glede na površino in prostornino prostora - prva možnost je možna samo, če višina stropa ne presega 270 cm, če se ta številka izkaže za več, se v takih primerih moč izračuna iz norme na kubični meter.

Bodite pozorni! Za Moskvo in Moskovsko regijo na kvadratni meter prostora potrebujemo 100 vatov toplotne energije, in če jih izračunamo glede na prostornino, je na m 3 potrebno 41 vati.

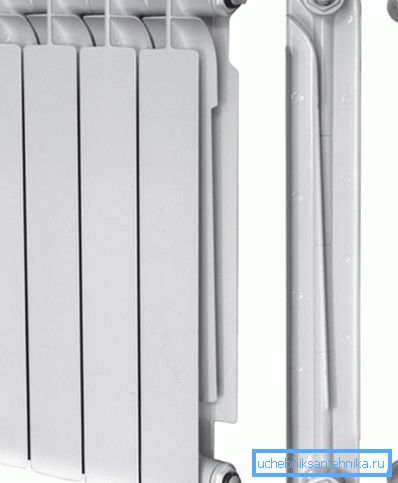

Oddelke lahko odstranite ali dodate

Naučimo se, kako izračunati število radiatorjev v zasebni hiši po površini (zgornje meje ne višje od 270 cm) in za to bomo uporabili formulo K število odsekov = S * 100 / P, kjer je S velikost naše sobe, P pa toplotna moč enega odseka. Na primer, vzemimo majhno sobo 34m, kar pomeni, da imamo S = 12m2, in za enoto vzamemo Grandini del 130W hladilnika.

V tem primeru, če imamo take podatke, jih bomo nadomestili v formulo, potem bo K število odsekov = S * 100 / P = 12 * 100/130 = 9.23. Toda praviloma se zaokroževanje opravi na velik način, kar pomeni, da za sobo 12 m2 potrebujete radiator iz 10 delov, če je Grandini 350 (za druge naprave si oglejte vrednost moči v tabeli).

Za tiste primere, če je zgornja meja na primer 3 m, je primerna še druga formula - V * 41 / P in vzamemo sobo z isto površino, potem je K število odsekov = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 ali 12 delov podobnega radiatorja.

Zaključek

Treba je opozoriti, da lahko izračune opravite z lastnimi rokami za vse radiatorje in kovina tukaj ni pomembna - moč razdelka ali plošče v vsakem primeru označuje proizvajalec. Samo plošče naprave, ki jih ne smete šteti v oddelkih, ampak v kosih, z uporabo podobnih formul, kjer bo P enako moči enega grelca plošče.
