Izračun ogrevanja v stanovanjski hiši in priporočila glede

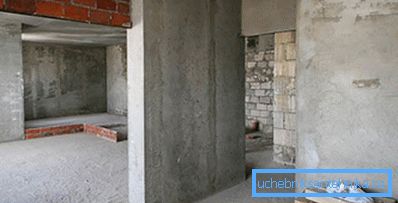

Ta članek je naslovljen na bralca, ki bo po graditeljih živel v stanovanju v državi. Praviloma to pomeni, da pride v stanovanje in prigrizne veje od dvižnih postaj ogrevalnega sistema. Izučiti se moramo, kako izračunati toplotno moč grelnih naprav, hkrati pa se seznaniti s priporočili za njihovo izbiro in namestitev.

Naloge

Začnimo z oblikovanjem nalog.

Imamo naslednje:

1. Izračunajte količino toplote, potrebno za vzdrževanje udobne temperature v stanovanju.
2. Izberite vrsto grelnikov in njihovo velikost, odvisno od potrebe po toploti.
3. Odločite se o velikosti in materialu cevi.
4. Izberite zaporne ventile.

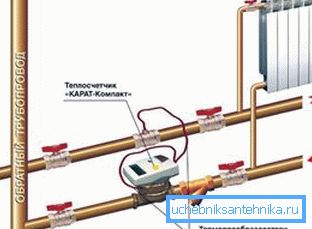

Poleg tega: če je v vašem stanovanju edini ogrevalni vložek za vodoravno ožičenje, bi bilo čudno, da ga ne uporabljate in ne namestite merilnika toplote. On lahko v ogrevalni sezoni zagotovi zelo oprijemljive prihranke pri javnih službah.

Izračun toplotne moči

To je mogoče na dva načina.

Izračun površine

Enostavnejša shema, v kateri se vzame toplotna moč enega kilovata na 10 m2 talne površine. Poleg tega se uporabljajo regionalni koeficienti:

Torej, za stanovanje s površino 74 m2 v novi zgradbi v Yalti bo potreba po toplotni moči 7,4 * 0,7 = 5,18 kW.

Žal, preprostosti ni vedno spremlja visoka natančnost izračuna.

Predlagana shema daje velike napake iz več razlogov:

• Sprememba višine stropov bo spremenila prostornino prostora s svojo konstantno površino. Jasno je, da bo za ogrevanje povečane prostornine potrebno več toplote.
• Oba okna in vrata sta veliko večja toplotna prepustnost kot stene.. Logično je domnevati, da bo vsako dodatno okno povečalo izgubo toplote.

• Lokacija stanovanja tudi ni mogoče prezreti.: na vogalih in na koncu stanovanj bo večje število sten skupaj z ulico.

Izračun po prostornini

Zato je lahko natančnejša vrednost toplotne energije dosežena z nekoliko zapleteno metodo:

1. Na kubični meter ogrevanega volumna se vzame 40 vatov toplote.
2. Vsakemu oknu se doda 100 vatov. Na vhodnih vratih - 200.
3. Za apartmaje, ki se nahajajo v riti hiše in imajo poleg fasade tudi stene z ulico, faktor 1,2.
4. Končno se v tem primeru uporablja tudi zgoraj navedeni regionalni koeficient.

Kot primer, letno izračunamo povpraševanje po toploti za dvosobno stanovanje za naslednje pogoje:

• Njegova površina je 58 kvadratnih metrov.
• Višina stropa - 3 metra.
• Skupno število oken - 4. Vhodna vrata - ena.
• Apartma se nahaja na koncu hiše.
• Hiša sama se nahaja v mestu Komsomolsk-na-Amurju na območju Khabarovsk v Ruski federaciji.

Torej:

1. Prostornina prostora je 58 * 3 = 174 m3.
2. Osnovna vrednost toplotne energije je 40 * 174 = 6960 vatov.
3. Štiri okna in vrata bodo dodali 600 vatov (100 * 4 + 200). 6960 + 600 = 7540.
4. Dodatna skupna stena z ulico bo povečala to vrednost za 1,2. 7540 * 1,2 = 9048.
5. Ker so zime v Komsomolsku precej hude, vzemimo regionalni koeficient, ki je enak 1,6. 9048 * 1,6 = 14476,8 vatov.

Izbira grelnih naprav

V trgovinah z ogrevalno opremo najdete naslednje glavne vrste grelnikov:

Navedite: prikazujemo povprečne vrednosti v okviru statističnih podatkov, ki so na voljo avtorju. Dejanski značilnosti grelnika so na voljo v priloženi dokumentaciji ali na spletni strani proizvajalca.

O teh grelnikih je koristno vedeti nekaj stvari.

• Pogosta bolezen litoželeznih baterij - intersekcijska puščanja po nekaj letih delovanja. Paronit tesnila med sekcijami postopoma izgubljajo elastičnost. Potrebno je ohladiti radiator - in s tem povezano znižanje temperaturnih sprememb linearne dimenzije odsekov povzročijo padec.

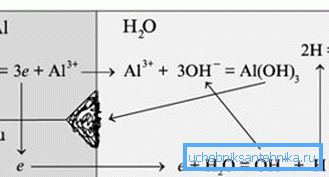

• Aluminij tvori galvanski par z bakrom. Voda, zaradi raztopljenih soli, je elektrolit. Aluminijske radiatorje z bakrenimi cevmi je treba združiti v skupnem vezju - in proces ionskega preseljevanja, ki se pojavlja v njej, bo povzročil hitro elektrokemično korozijo baterij.

Namig: v sistemu centralnega ogrevanja nikoli ne veste, kakšne vrste cevi se uporabljajo pri nameščanju podlage s strani vaših sosedov.

• Glavna pomanjkljivost registrov (ki vključujejo cevaste jeklene radiatorje) je depresivno nizek toplotni tok na enoto prostornine. Povezan je s precej zmerno toplotno prevodnostjo jekla: ni smiselno, da ga dobimo z razvitim finom, preprosto zato, ker bodo konci plavuti opazno hladnejše od hladila.
• Lamelni radiatorji imajo premalo življenjsko dobo (večinoma ne več kot 10 let). Večina poceni grelnih naprav te vrste je narejena iz nerjavečih jekel; ko zračenje ali odlaganje ogrevalnega sistema za poletje, korodijo od znotraj navzven.

Kateri pogoji bodo morali obratovati za ogrevanje? Standardni parametri postaje centralnega ogrevanja so: tlak - 3-4 kgf / cm2; je temperatura omejena z obstoječim SNiP in v katerem koli inženirskem sistemu stanovanjske stavbe ne sme presegati 95 C.

Zanimivo je: v vrtcih je temperatura hladila popolnoma omejena pri 37 ° C.

Zdi se, da s takšnimi parametri lahko uporabite vse baterije: delovne temperature in tlaki v vseh primerih presegajo tiste, ki jih podajamo. Vendar je treba upoštevati, da sta lahko v realnih razmerah temperatura in tlak sistema centralnega ogrevanja bistveno višji.

V kakšnih okoliščinah?

Vzemimo nekaj primerov.

• V hudi mrazi z nizkimi parametri ogrevanja v stanovanjih je postavljena nesprejemljivo nizka temperatura. Eden od najbolj praktičnih načinov reševanja tega problema v kritičnih situacijah je delo montaže dvigala brez šobe, z zadušenim dušenjem.
• Ogrevalni sistem ne prejema zmesi hladilne tekočine iz neposrednega in povratnega cevovoda, temveč vodi neposredno iz dovodne vode; hkrati lahko temperatura doseže 150 C, in tlak - 7 kgf / cm2.
• Pri zagonu sistema ogrevanja je priporočljivo najprej odpreti hišni ventil na povratni cevi. Zapah se mora odpreti zelo počasi; je v popolnoma odprtem položaju šele po izenačevanju tlakov v stezi in konturi. Šele po odprtju ventila na igrišču.
• Brivnik mora hitro in hitro odpreti kateri koli ventil - in tako imenovani hidravlični kladivec bo nastal v praktično nestisljivem vodnem mediju. Na sprednji strani vode, ki napolni tokokrog, tlak ne more več doseči 3-4, ampak vse 20-25 atmosfere.

Zato je za centralno ogrevanje z lahkim srcem mogoče priporočiti le dve vrsti grelnikov:

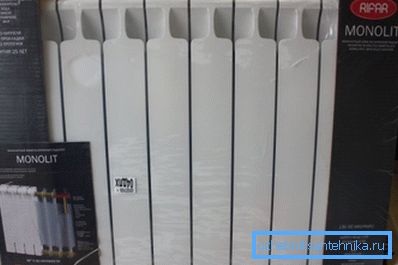

1. Bimetalni radiatorji. So jedro iz jekla, odpornega proti koroziji, z zunanjo lupino aluminija. Jeklo zagotavlja mehansko trdnost in odpornost na elektrokemijsko korozijo, aluminijasto razvito rebro z visoko toplotno prevodnostjo.
2. Če si lahko privoščite, da dodelite veliko prostora za ogrevalne naprave, lahko uporabite jeklene registre.

Izračun ogrevalnih naprav

Kako izbrati optimalno število odsekov radiatorjev za sobo? Kako izračunati toplotno kapaciteto registra?

Izračun potreb po sobni toploti je enak kot pri celotnem stanovanju. Nujnost: pri izračunu je treba upoštevati prostornino prostorov brez ogrevalnih naprav (hodnik, kopalnica, WC).

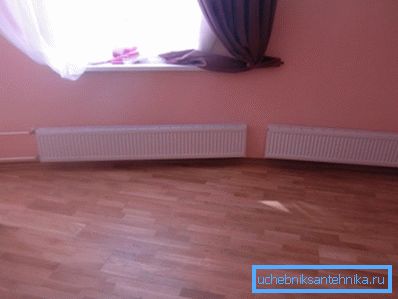

Torej, če se soba, za ogrevanje, ki zahteva 2 kW, pripada hodniku, za katerega je izračunal vrednost toka toplote 400 vatov, morate skrbeti za nakup radiatorja z zmogljivostjo 2400 vatov.

Radiator

Če želite pretvoriti to moč v število odsekov bimetalne baterije, je dovolj, da ga razdelite na tok toplote, ki je določen v dokumentaciji za en del. Z močjo od 180 vatov mora biti 2400-vatni radiator 2400/180 = 14 (zaokroženi) deli.

Tu pa je nekaj tankoč.

1. Proizvajalci navedejo toplotni tok za delto temperature med hladilno tekočino in zrakom pri 70 stopinjah. Če želite v sobi ohraniti temperaturo + 20C, je treba radiator segreti na 90. Če je delta temperatura polovica - očitno je, da se bo toplotna moč naprave zmanjšala za polovico, in jo bo treba nadomestiti z dodatnimi odseki.

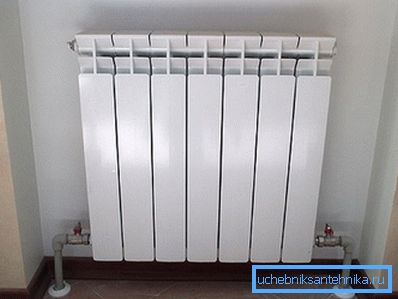

2. Z dolgim ​​sekcijskim radiatorjem bodo njegovi zunanji deli precej hladnejši od prvih od obloge. Enostavna navodila bodo pripomogla k rešitvi te težave: priključite napravo v skladu s shemo od spodaj navzgor.

Mimogrede: s tako povezavo shema ne boste imeli težav s siliranjem radiatorja. Pretok hladilne tekočine skozi spodnji razdelilnik bo imel vse depozite.

Registriraj se

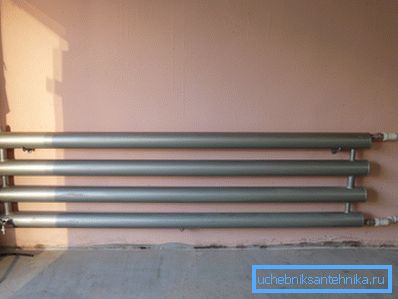

Kako izračunati register, če je vaša izbira na njej?

Toplotni tok iz ene vodoravne cevi se izračuna po formuli Q = Pi * Dn * L * k * Dt, v kateri:

• Q - želena vrednost v vatih.
• Pi je število pi, ki je 3,1415.
• DN - zunanji premer cevi v metrih.
• L je njegova dolžina (tudi v metrih).
• k - koeficient toplotne prevodnosti, vzet za jekleno cev, ki je enaka 11,63 W / m2 * C.
• Dt - enaka temperaturna delta med hladilno tekočino in zrakom v prostoru.

Ker se ogrevanje običajno uporablja za večsektorske vodoravne registre, morate upoštevati, da se bodo zgornji deli segrevali v smeri navzgor iz spodnje cevi. Ker je njegova temperatura nekoliko višja od zunanjega zraka, bo toplotni tok iz teh delov manjši. Zato je za vse dele, razen za prvo, v izračunih uporabljen dodatni faktor 0,9.

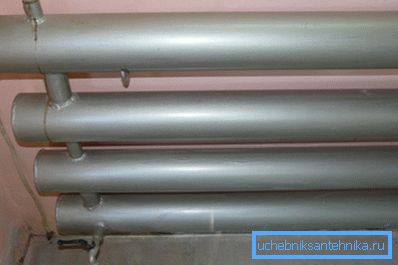

Kot primer, naredimo svoje roke izračun moči registra s štirimi presekom s premerom 159 mm in dolžino 3,2 metra pri temperaturi 70 stopinj in temperaturo zraka +18 ° C.

1. Toplotni tok iz prvega dela bo enak 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 vatov (zaokroženo na celoštevilčno vrednost).
2. Toplotni tok iz vsakega od naslednjih delov je enak 967 * 0,9 = 870 W.
3. Skupna toplotna moč je 967+ (870 * 3) = 3577 vatov.

Cevi

Material

Katere cevi bi radi imeli pri namestitvi centralnega ogrevalnega sistema?

Iz zgornjih ugotovitev je bolje, da se za ogrevanje opustijo vse vrste plastičnih in kovinsko-plastičnih cevi.

V suhem ostanku - samo tri možnosti:

• Črne jeklene cevi na varjenju.
• Pocinkana jekla na nitih.
• Valovito nerjavno jeklo s fitingi za cevi.

Na seznam dodajte nekaj komentarjev.

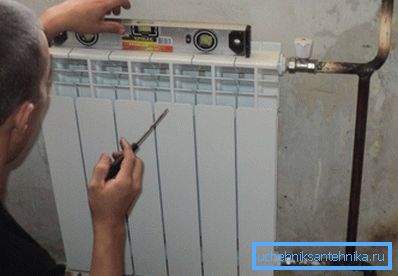

Črno jeklo z varjenimi sklepi je najbolj priljubljena rešitev. Pravzaprav je veliko bolj lažje zvariti odseke konture, kot pa, da bi se vrezali z navojem in prilagodili velikost šob.

Zdi se, da cevi ne smejo rjaviti: ogrevalni sistem je treba napolniti skozi celo leto, kar zagotavlja, da notranja površina cevi ne pride v stik z atmosferskim kisikom.

Ni bilo tam.

Če v večini apartmajev obstajajo litoželezni radiatorji, prej ali slej pride do puščanja med njihovimi deli. Uhajanja se začnejo šele po tem, ko se ogrevanje ustavi: med ogrevalno sezono ogrevani deli prašičjega železa zanesljivo stisnejo paronitna tesnila.

Ugani, kaj je lažje storiti za ključavničarja - imaš velik in svetel občutek vsak dan s prenovo baterij v stanovanjih ali pa samo ponastaviti celotno vezje za poletje? In takoj, ko se sistem ponastavi, se vlažni zrak v njej začne z umazanim delom.

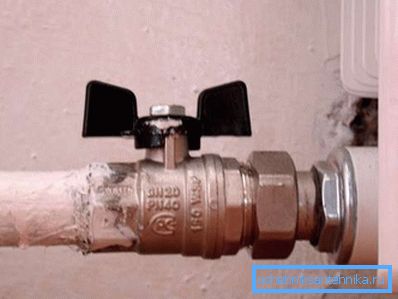

Ampak galvanizacija litega železa z navojnim okovjem nima problema z rjavenjem.

Obstaja mnenje, da se de cink premaz reagira s tehnično vodo in se hitro zruši. Avtor si želi zapomniti, da je po pol stoletja večkrat odprl pocinkane stojalce. Njihovo stanje se ni razlikovalo od novih cevi.

Nazadnje, nerjaveče valovite cevi privabljajo dve lastnosti:

1. Enostavna namestitev z uporabo nastavljivih ključev.
2. Možnost enostavne demontaže okovja in sprememb v konfiguraciji sistema.

V nerjavnem jeklu ni posebnih težav ali pomanjkljivosti. Proizvajalci izjavijo, da so cevi pripravljene prenesti hidravlični šok do 60 atmosfer in segrevati do 150 ° C.

Premer

Običajno se izvede hidravlični izračun za izbiro premera cevovoda ob upoštevanju tlaka v sistemu in omejitev hitrosti hladilne tekočine. Vendar pa govorimo o stanovanju, kjer je največja dolžina konture omejena na vrednost 30-40 metrov. Če je tako, lahko priporočamo precej specifične vrednosti.

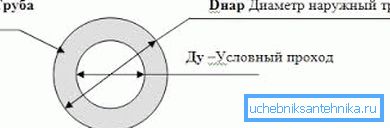

Pozor: ne premikajte daljinskega upravljalnika (pogojnega prehoda) z zunanjim premerom. Pri jekleni cevi DN 15 je zunanji premer približno 20 mm.

Ventili

Kaj naj bi bilo?

• Na vhodu v stanovanje na obeh nitih so postavili krogelne ventile, popolnoma odrezane od njenih riserjev.
• Ko ventil v krmi ne ovira posodice (grobi filter). To ne bo dovolilo, da pesek ali lestvica zajesti tanke kanale v akumulatorjih.
• Vsak radiator je opremljen z dovodnim ventilom in dušilko ali toplotno glavo na povratni cevi. Dropljenje bo pomagalo zmanjšati stroške toplote in jih uskladiti s svojimi potrebami.

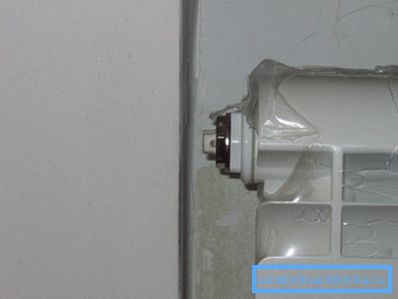

• Z spodnjo povezavo se eden izmed Mayevskyjevih ventilov postavi v enega od zgornjih vijakov hladilnika, kar omogoča spuščanje zraka.

Zaključek

Upamo, da bodo naša priporočila bralcu koristna pri načrtovanju in gradnji ogrevanja v svojem stanovanju. Videoposnetek, kot je ponavadi, vsebuje dodatna tematska gradiva. Uspehi!
