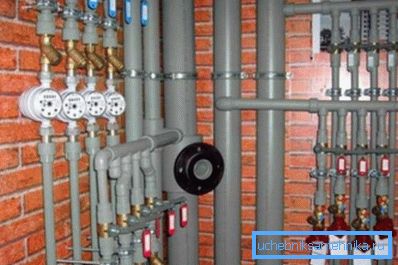

Izračun premera cevi za ogrevanje je pomemben korak v

Ko gre za namestitev ogrevalnega sistema, je pogosto cev izbrana samo na podlagi nasvetov prijateljev ali priporočil prodajalcev v trgovini. Izračun premera cevi za ogrevanje ni vedno opravljen.

Če izberete naključno velikost, obstaja tveganje, da bo ogrevalni sistem deloval neučinkovito.

Učinek premera pri ogrevanju

Navodila za vgradnjo ogrevalnega sistema verjetno ne vplivajo na izračun cevovoda (tudi ugotovite, kako izračunati premer cevi za ogrevanje).

Medtem, ko se giblje skozi cev, hladilno sredstvo naleti na več vrst odpora in to je treba upoštevati pri izbiri standardne velikosti:

• stensko trenje. Zaradi tega se izgubi del hitrosti;
• izguba hitrosti pri zavijanju. Ožičenje po stanovanju ni mogoče izvajati brez zavojev (poleg tega pa se obrne pod kotom 90?);

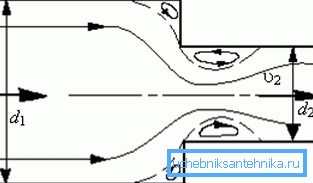

• sprememba premera. Če poskušate uporabiti različne velikosti pri razdeljevanju v stanovanje, se bo v mestih konjugacije različnih velikosti opazil upor pretoka.

Bodite pozorni! Zoženje premera grelne cevi je nezaželeno. Ko se ožičijo po hiši, morate uporabljati enako velikost. Izjema je dovoljena v primeru velike dolžine cirkulacijske zanke, v tem primeru je mogoče povečati hitrost hladilne tekočine z zmanjšanjem D.

Kar se tiče samega cevovoda, je njegova glavna značilnost, ki vpliva na gibanje hladilne tekočine, imenovana notranji premer (D). Manjši je, večji je tlak in obratno - kot Dw raste, tlak v sistemu se zmanjša. To je treba upoštevati pri izbiri premera cevi za ogrevanje.

Pogosta napaka amaterskih vodovodarjev je povezana s tem pojavom. Prepričani so, da če boste vzeli večjo velikost, bo več toplotnih prehodov prešlo skozi radiatorje in se prostor hitro segreje.

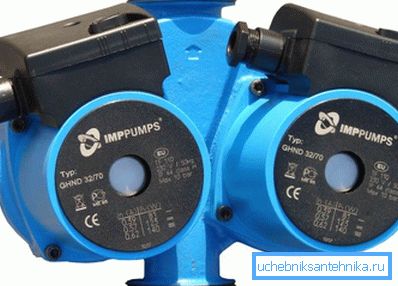

Dejansko bo učinek nasproten - zaradi padca tlaka bodo akumulatorji ostali hladni. V tem primeru lahko vgradite močnejšo cirkulacijsko črpalko, vendar je cena takšne rešitve visoka, zato je precej lažje izbrati pravi premer.

Primer izračuna ogrevalnega sistema

Poenostavljen izračun se praviloma izvede na podlagi parametrov, kot so prostornina prostora, raven njegove izolacije, hitrost pretoka hladilne tekočine in temperaturna razlika v dovodnih in odvodnih ceveh.

Premer cevi za ogrevanje s prisilnim kroženjem se določi v naslednjem zaporedju:

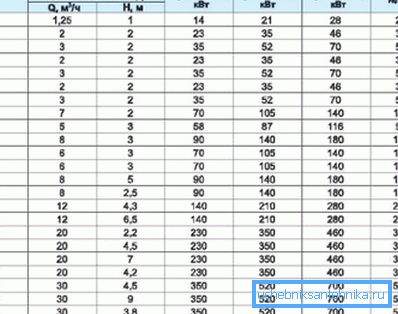

• določi se skupna količina toplote, ki jo je treba prenesti v sobo (toplotna moč, kW), lahko pa se osredotočite tudi na podatke tabele;

• zahtevati hitrost premikanja vode, določiti optimalno D.

Izračun toplotne moči

Na primer, bo standardna soba dimenzij 4,8 x 5,0 x 3,0 m. Ogrevalni krog s prisilno cirkulacijo je potrebno izračunati premer ogrevalnih cevi za ožičenje okoli stanovanja. Osnovna formula je naslednja:

v formuli se uporablja naslednji zapis:

• V je prostornina prostora. V primeru je enak 3,8 • 4,0 • 3,0 = 45,6m³;
• ?t je razlika med temperaturo na ulici in v prostoru. V primeru smo vzeli 53 ° C;

• K je poseben koeficient, ki določa stopnjo izolacije stavbe. Na splošno je njegova vrednost v območju 0,6-0,9 (uporabljena je učinkovita toplotna izolacija, tla in streha so izolirana, nameščena sta vsaj stekla z dvojno zasteklitvijo) do 3-4 (stavbe brez toplotne izolacije, npr. Kabine). V tem primeru se uporablja vmesna varianta - stanovanje ima standardno toplotno izolacijo (K = 1,0 - 1,9), sprejeta je K = 1,1.

Skupna toplotna moč bi morala biti 45,6 • 53 • 1,1 / 860 = 3,09 kW.

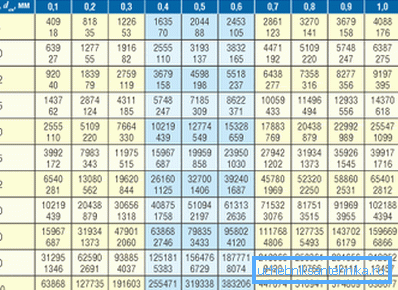

Tablične podatke lahko uporabite.

Določanje premera

Premer grelnih cevi je določen s formulo

Kje se uporablja zapis:

• ?t-temperaturna razlika hladilne tekočine v dovodnih in odvodnih cevovodih. Glede na to, da se voda oskrbuje pri temperaturi okoli 90-95 ° C in ima čas, da se ohladi na 65-70 ° C, lahko temperaturno razliko enako 20 ° C;
• v-hitrost gibanja vode. Neželeno je, da preseže 1,5 m / s, minimalni dopustni prag pa je 0,25 m / s. Priporočamo, da se ustavite pri vmesni hitrosti 0,8 - 1,3 m / s.

Bodite pozorni! Napačna izbira premera cevi za ogrevanje lahko povzroči padec hitrosti pod najnižjim pragom, kar bo povzročilo zastoje v zračnem prometu. Posledično bo delovna učinkovitost postala ničla.

Vrednost Dvn v primeru bo v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Če boste pozorni na velikost, na primer PP plinovod, je jasno, da preprosto ni takega Dvn. V tem primeru izberite najbližji premer cevi propilena za ogrevanje.

V tem primeru lahko izberete PN25 z dvom 33,2 mm, kar vodi do rahlega povečanja hitrosti hladilne tekočine, vendar bo še vedno v sprejemljivih mejah.

Značilnosti sistemov ogrevanja z naravno cirkulacijo

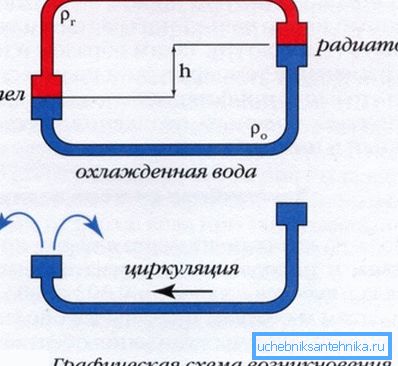

Njihova glavna razlika je, da ne uporabljajo cirkulacijske črpalke za ustvarjanje pritiska. Tekočina se po segrevanju premika po gravitaciji, se potisne navzgor, nato gre skozi radiatorje, ohladi in se vrne v grelnik.

V primerjavi s sistemi s prisilnim obtokom mora biti premer cevi za ogrevanje z naravno cirkulacijo večji. Osnova za izračun v tem primeru je, da krožni tlak presega izgubo trenja in lokalne upore.

Da ne bi vsakokrat izračunali vrednosti cirkulacijskega tlaka, obstajajo posebne tabele za različne temperaturne razlike. Na primer, če je dolžina cevovoda od kotla do radiatorja 4,0 m in razlika v temperaturi 20 ° C (70 ° C v izhodu in 90 ° C v dovodu), potem bo krožni tlak 488 Pa. Na podlagi tega se hitrost hlajenja izbere s spreminjanjem D.

Pri izračunih z lastnimi rokami je potreben tudi izračun za preverjanje. To pomeni, da se izračuni izvajajo v obratnem vrstnem redu, cilj preskusa je ugotoviti, ali izgube zaradi trenja in lokalne upornosti ne presegajo tlaka v kroženju.

Povzemanje

Izračun ogrevalne cevi je zelo pomembna naloga v fazi projektiranja. Podatki v članku vam omogočajo, da neodvisno izračunate ogrevalni sistem, tako da je zagotovljena udobna mikroklima v hiši (glej tudi članek, katere cevi za ogrevanje so boljše: analiza 4 najpogostejših možnosti).

V videoposnetku v tem članku se izračun cevovoda izvede z dovoljeno hitrostjo.
