Izračun premera ogrevalnih cevi: formule in primeri

Kako je izračun premera ogrevalnih cevi pri znani moči kotla? Kako izračunati najmanjši premer za ločen del konture? V tem članku se moramo seznaniti s formulami, ki jih uporabljamo v izračunih, in spremljamo znanca s primeri izračunov.

Zakaj jo potrebuješ?

In v resnici - zakaj je potrebno izračunati premer ogrevalnih cevi? Zakaj preprosto ne vzamete očitno prevelikih cevi? Konec koncev, s tem se bomo zaščitili pred pretirano počasnim kroženjem v krogu.

Žal, ta pristop ima več resnih pomanjkljivosti.

• Poraba materialov in zato se cena na meter poveča sorazmerno s kvadratom premera. Stroški ne bodo peni.

Opomba: Za ohranitev enakega delovnega tlaka s povečanim premerom cevi je potrebno zvišati debelino stene, kar dodatno poveča porabo materiala.

• Enako pomembno je, da povečan premer cevovoda pomeni povečanje prostornine hladilne tekočine. in s tem povečano toplotno vztrajnost sistema. To se bo segrelo dlje in se ohladi dlje, kar ni vedno zaželeno.

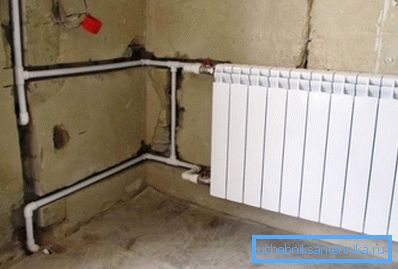

• Končno, z odprtim polaganjem debelih ogrevalnih cevi ne bodo resnično okrasili prostora, in ko bodo skriti, bodo povečali globino strobe v stenah ali debelini estriha na tleh.

Formule

Ker mi, dragi bralci, ne posegamo v pridobitev diplome inženirja za ogrevanje, se ne bomo povzpeli v džunglo.

Poenostavljen izračun premera ogrevalnega voda poteka po formuli D = 354 * (0,86 * Q / Dt) / v, v katerem:

• D je zahtevana vrednost premera v centimetrih.
• Q - toplotna obremenitev na ustreznem delu vezja.
• Dt je delta temperature med napajalnim in povratnim vodom. V tipičnem avtonomnem sistemu je približno 20 stopinj.
• v je pretok hladila v ceveh.

Izgleda, da potrebujemo nekaj podatkov za nadaljevanje.

Za izračun premera cevi za ogrevanje potrebujemo:

1. Ugotovite, s kakšno maksimalno hitrostjo lahko premika hladilno sredstvo.
2. Naučite se, kako izračunati toplotno moč celotnega sistema in njegovih posameznih delov.

Hitrost hladilne tekočine

Moral je izpolnjevati par mejnih pogojev.

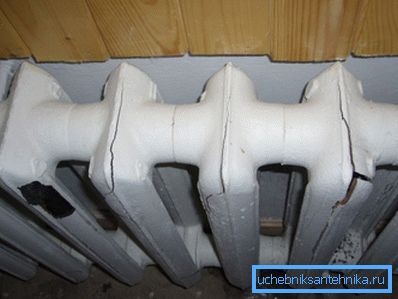

Po eni strani se hladilno sredstvo obrne okrog trikrat na uro. V nasprotnem primeru se bo občutna temperatura delte opazno povečala, zaradi česar je segrevanje radiatorjev neenakomerno. Poleg tega je v hudi mrazu zelo realna možnost odtaljevanja najhladnejših delov vezja.

Po drugi strani pa bo pretirano visoka hitrost ustvarila hidravlični hrup. Da bi zaspali na zvitku vode v ceveh, je užitek, recimo, amaterju.

Veljaven je obseg pretoka od 0,6 do 1,5 metra na sekundo; ob istem času se v izračunih navadno uporablja največja dovoljena vrednost 1,5 m / s.

Toplotna moč

Tukaj je diagram njegovega izračuna za normalizirano toplotno odpornost sten (za središče države - 3,2 m2 * C / W).

• Za zasebno hišo se za osnovno moč vzame 60 vatov na kubični meter prostora.
• Dodajo 100 vatov na vsako okno in 200 vatov na vsa vrata.
• Rezultat se pomnoži z regionalnim koeficientom, odvisno od podnebnega območja:

Tako bo 300 m2 prostora s tremi okni in vrati v Krasnodarju (povprečna januarska temperatura je + 0,6 ° C) zahtevala (300 * 60 + (3 * 100 + 200)) * 0,8 = 14.800 vatov toplote.

Za stavbe, katerih toplotna odpornost sten se znatno razlikuje od normaliziranega, se uporablja še ena poenostavljena shema: Q = V * Dt * K / 860, kjer:

• Q je potreba po toploti v kilovatih.
• V je prostornina ogrevanega prostora v kubičnih metrih.
• Dt je razlika med sobo in cesto na vrhu mraza.

Koristno je: bolje je, da sobo vzamemo z ustreznimi sanitarnimi standardi, temperaturo ulice - povprečno najnižjo vrednost v zadnjih nekaj letih.

• K - koeficient izolacije stavbe. Kje dobiti svoje vrednote? Navodilo najdete v naslednji tabeli.

Kje vzeti obremenitev za ločen odsek vezja? Izračuna se po prostornini sobe, ki jo ogreva ta razdelek, eno od zgornjih metod.

Primer izračuna

Torej, v teoriji vemo, kako izračunati premer ogrevalne cevi.

Potrdimo teoretično znanje s prakso in izračunamo za naslednje pogoje:

• Preveriti moramo premer polnjenja v zasebni hiši s 100 kvadratnimi metri.
• Višina stropa v hiši je 2,8 metra.

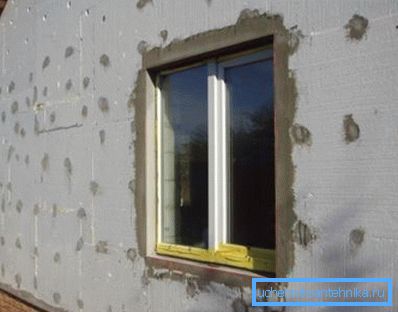

• Stene so kad iz 40-cm debelih betonskih blokov D600 z zunanjo penasto plastjo debeline 150 mm.

• Hiša se nahaja v Komsomolsku-na-Amuru na območju Habarovsk (povprečna najnižja temperatura v januarju je -30,8 ° C). Notranja temperatura je enaka + 20 ° C.

Najprej izračunamo potrebo po toplotni moči.

Izolacija jasno zagotavlja toplotno upornost boljšo od normalizirane, kar nas bo prisililo, da se obrnemo na drugo od zgornjih shem izračunavanja.

1. Notranji volumen hiše je 100 * 2.8 = 280 m3.
2. Delta temperatura med ulico in hišo v najslabšem primeru za nas bo enaka 50 stopinj.
3. Predpostavlja se, da je koeficient toplotne izolacije 0,7.
4. Predvidena kapaciteta ogrevalnega kotla mora biti vsaj 280 * 50 * 0,7 / 860 = 11,4 kW.

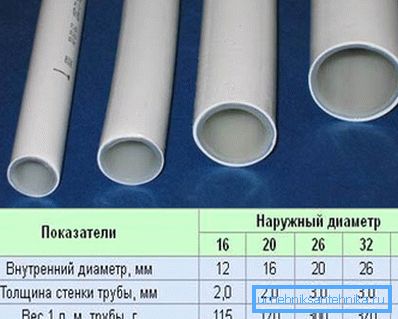

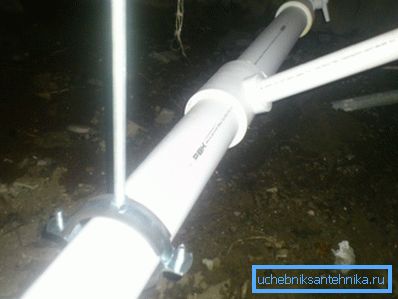

Olajša se dejansko izračun premera cevi za ogrevanje. To bo enako 354 * (0,86 * 11,4 / 50) / 1,5 = 2,4 cm, kar ustreza jekleni VGP cevi DN 25 ali cevi iz polipropilena z zunanjim premerom 32 mm.

Zaključek

Spomnimo se, da smo dali izredno poenostavljene sheme izračuna. Kot vedno lahko bralec v videoposnetku, priloženem članku, najde dodatne informacije o temi. Uspehi!
