Izračun radiatorjev: določi optimalno delovanje sistema

Izračun števila radiatorjev je treba izvesti v fazi načrtovanja sistema. Na ta način bomo lahko vnaprej ugotovili, kakšno količino izdelkov moramo kupiti in kako jih bolje urediti za učinkovitejše ogrevanje.

Priporočila o izračunu parametrov ogrevalnega kroga, pa tudi vse potrebne podatke za to, ki smo jih predstavili v našem članku.

Nazivna toplotna emisija različnih radiatorjev

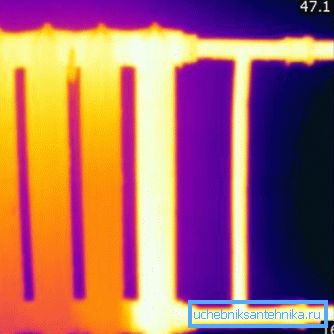

Pred izračunom števila radiatorjev moramo določiti, katere vrste grelnih naprav bomo uporabili. Dejstvo je, da imajo različni modeli grelnikov lastne značilnosti prenosa toplote, zato jih moramo z enakimi zahtevami glede zmogljivosti kupiti in namestiti z različnimi količinami.

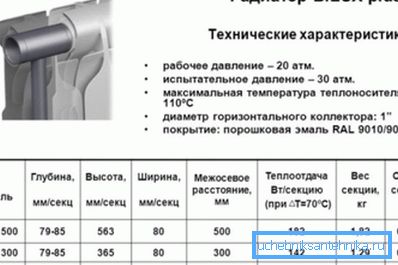

Podatki o prenosu toplote so praviloma določeni v specifikaciji izdelka, zato bo glavni vir informacij navodila za določen model akumulatorja. Vendar pa bomo spodaj zagotovili referenčne podatke, ki vam omogočajo, da izvedete vsaj približen izračun.

Bodite pozorni! Skupaj z izrazom "prenos toplote" v dokumentih pogosto dajo opredelitev "moči" ali "toplotnega toka". Ti izrazi pomenijo približno isto stvar, tako da lahko preprosto uporabite številke, ki jih je proizvajalec navedel za izračune.

Delovanje grelne baterije je odvisno predvsem od materiala, iz katerega je izdelana:

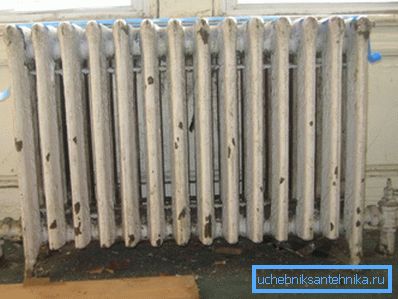

• Surovinski radiatorji v tem parametru so očitni zunanji sodelavci. Tako je nominalna hitrost prenosa toplote enega odseka modela MC140 približno 180 W, toda realne številke le redko presegajo 60-70 W. To je posledica dejstva, da namesto nominalnega 90 ⁰C v ceveh voda redko segreje nad 80 ⁰C, tako da je treba izračun litijskega radiatorja izvajati z dobrim robom.

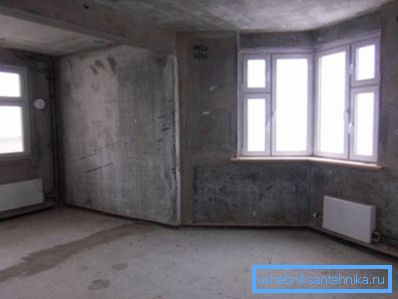

• Za jeklene radiatorje so značilne vrednosti od 170 do 190 W na del. Treba je opozoriti, da te vrste toplotne izgube radiatorjev pri ogrevanju same površine akumulatorja ne bodo tako velike kot pri litjem železa. Toda medtem ko se temperatura vode v cevi zmanjša na 70 ⁰Z (ne neobičajno) močjo se bo močno zmanjšala.
• Aluminijasti radiatorji kažejo dober prenos toplote - od 200 do 220 W / odsek. Če ne bi bilo visoke cene in dovzetnosti za korozijo v stiku z onesnaženo vodo, bi jih bilo mogoče varno priporočiti kot idealno rešitev.
• Izračun moči radiatorjev, sestavljenih z uporabo bimetalne tehnologije (jeklene cevi z aluminijastimi hladilniki) običajno temelji na vrednostih, podobnih aluminijskim modelom. V povprečju se zmogljivost giblje od 150 do 200 W, kar je dovolj za visoko kakovostno ogrevanje.

Bodite pozorni! Včasih so namesto vatov značilnosti zdravila prikazane v kalorijah na uro. Prevod vrednosti je precej preprost: 1 W = 860 cal / h.

Če vemo, koliko toplote oddaja odsek radiatorja, lahko izračunate moč ogrevalne baterije brez težav.

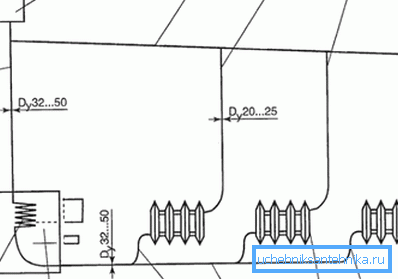

Določitev števila baterij

Izračun potrebne moči

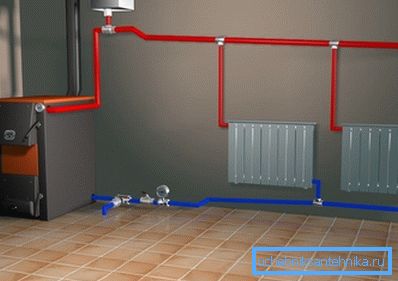

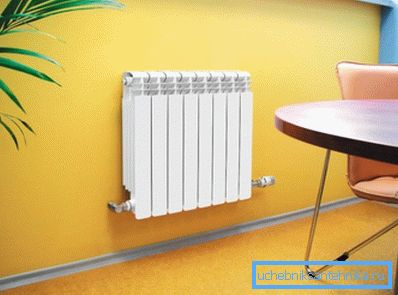

Vprašanje, kako izračunati grelno baterijo za določeno hišo ali apartma, je odvisno od najmanjše moči, potrebne za ogrevanje prostora. Če je preveč baterij, bomo za ogrevanje preplačali, primanjkuje radiatorjev pa ne bomo mogli doseči udobne temperature. Zato moramo najti "sredino" z lastnimi rokami. To je mogoče storiti na dva načina.

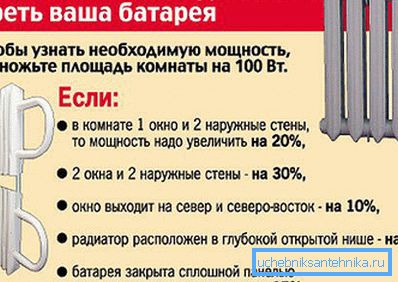

Prva metoda izračuna je zelo enostavna in temelji na analizi celotne površine prostora:

• Če je v prostoru, za katerega se izvaja izračun, eno okno in ena zunanja stena, potem za vsakih 10 m² Potrebujete 1 kW toplotne kapacitete baterij.
• Če sta dve ali več oken ali dve zunanji steni, se najmanjša zmogljivost poveča na 1,3 kW za vsakih 10 kvadratnih metrov.

Bodite pozorni! Vse frakcijske vrednosti, pridobljene med izračuni, se zaokrožijo navzgor. Tako bomo dobili potrebno močno rezervo, ki bo zelo koristno bodisi v skrajnem mrazu ali ko se temperatura hladila zmanjša.

Druga metoda je natančnejša.

Izračun se izvede s formulo W = S * h * 41, kjer:

• W - minimalno segrevanje baterij.
• S je prostor sobe.
• h - višina stropa.
• 41 - pretvorbeni faktor v vatih.

Izračun oddelkov radiatorjev za določen primer bo naveden v naslednjem poglavju.

Primer izračuna

Da bi nam lažje razumeli vse nianse, izračunamo, koliko radiatorjev je potrebno namestiti za ogrevanje pogojne sobe dolžine 5,5 m, širine 4 m, s stropno višino 2,75 m.

Namesti te številke v formulo in dobimo:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (kot se spomnimo, zaokroževanje je velika pot).

Sedaj izračunamo število odsekov radiatorjev za različne kovine:

• Litoželezni akumulatorji: 2500/120 = 20,8. Okrog do 21.

Bodite pozorni! Pri izračunu vzamemo povprečno vrednost 120 W na odsek za kompenzacijo izgub zaradi zmanjšanja temperature hladilne tekočine. Na enak način bomo nekoliko podcenili nominalne vrednosti za jeklene in aluminijaste baterije.

• Jeklo: 2500/160 = 15,6. Za zalogo imamo 16.
• Aluminij in bimetalni: 2500/190 = 13,1. 14 robov mora biti dovolj.

Omeniti velja tudi, da se nekateri modeli iz jekla, aluminija in bimetalnih radiatorjev proizvajajo v obliki monoblokov, t.j. ne z zbirko posamičnih robov, temveč s celovito konstrukcijo. V tem primeru mora izračun vključevati informacije o uspešnosti celotne enote in izračunati potrebno število teh delov.

Zaključek

Po izračunu grelne baterije po vseh pravilih jamčimo, da bo sistem, ki ga bomo opremili, sposobni vzdrževati optimalno mikroklimo v izbrani sobi. V tem primeru ne bo nobene presežne toplote, kar vodi do nepotrebnih odpadkov niti pomanjkanja. Videoposnetek, ki je priložen članku, bo pomagal začetnikom, da podrobneje razumejo tanke težave.
