Izračun toplotnih grelnikov: potreba po toplotni energiji in

Tema tega članka je izračun toplotnih radiatorjev v stanovanju ali zasebni hiši. Ugotoviti moramo, kako se potreba sobe izračuna v toploti in katere toplotne kapacitete odseka ogrevalnih naprav je treba usmeriti.

Toplotno povpraševanje

Iz očitnih razlogov se izračun števila radiatorjev začne s presojo potrebe po toploti. Gradbeniki običajno uporabljajo precej zapletene sheme, ki upoštevajo toplotno odpornost sten, temperaturo najhladnejših pet dni in veliko drugih dejavnikov. Vendar ne bomo šli v divje kompleksnih formul in se seznanili z nekaj najlažji načini uporabe.

Območna ocena

Preprost izračun območja bo dal zanesljiv rezultat, če govorimo o stanovanju v stanovanjski zgradbi sovjetske gradnje nekje v osrednji Rusiji. Za zasebno hišo ni primerna že zaradi pomembne razlike v višini stropa: sprememba tega parametra vpliva na količino zraka, ki ga ogreva sistem ogrevanja, in na površino sten, skozi katere hiša izgubi toplotno energijo.

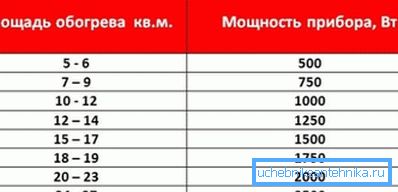

Izračun toplotne moči radiatorjev se opravi tako, da se površina ogrevanega prostora preprosto deli za 10: en kilovat toplote vam omogoča segrevanje površine 10 kvadratnih metrov.

Na primer, ocenimo potrebo po toploti v dvosobnem stanovanju v višini 59 kvadratnih metrov.

Ogrevane sobe - 20-metrska dvorana, 18 m spalnica in 8-metrska kuhinja.

1. Skupna toplotna moč grelnikov mora biti očitno 59/10 = 5,9 kW.
2. To moč je treba razdeliti med prostore v razmerju 20: 18: 8. Zakaj ne bi uporabljali enostavnega izračuna grelnih radiatorjev na območju vsake sobe? Da, ker morajo baterije ogrevati ne samo te prostore, temveč tudi kopalnico in hodnik, brez naprav za ogrevanje. Rešitev preproste enačbe nam daje vrednosti radiatorske moči 2,5 KW, 2,4 KW in 1 KW.

Nuance: ker ima kuhinja dovolj lastnih virov toplote (vsaj - peč in toplotni izmenjevalnik hladilnika), saj je toplota grelnega ogrevanja običajno nekoliko manjša kot pri sobah - 0,6-0,8 KW / 10 m2.

Ocenjeno glede na prostornino

Malo bolj zapleteno je izračun moči radiatorjev glede na prostornino prostora.

Poleg tega, da je obseg zraka sam, upošteva več dodatnih parametrov:

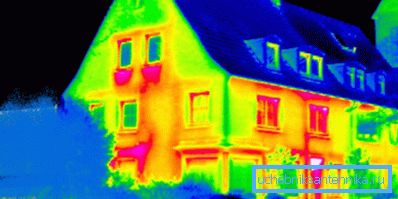

• Prisotnost vrat in oken. Praviloma se skozi njih izgubi več toplote kot preko prazne stene.

• Vrsta prostorov (stanovanje v stanovanjski hiši ali zasebna hiša). V drugem primeru ogrevan prostor ima veliko površino skupnih zaprtih struktur z ulico, ki s tem povečuje izgubo toplote.

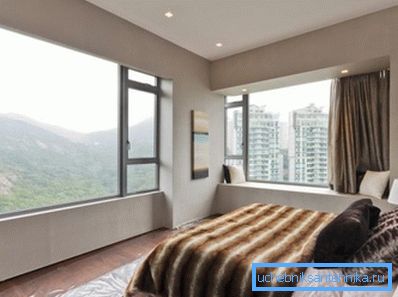

• V primeru stanovanja - njegova lokacija v hiši. Vogališče ima spet vsaj dve skupni steni z ulico.
• Končno, formula za izračun upošteva podnebne značilnosti državnih regij. Očitno je v Yakutsku potreba po toploti večja kot v Sočiju.

Torej, kako lahko izračunate moč ogrevanja po kubičnih močeh?

1. Za osnovno vrednost se vzame 40 vatov na kubični meter prostornine ogrevanega prostora.
2. Za vogalne apartmaje v stanovanjski zgradbi se uporabljajo koeficienti 1,2 - 1,3 (odvisno od površine sten, ki so običajne z ulico). Za zasebno hišo je koeficient enak 1,5: kot se spomnimo, bo izgubil toploto skozi vse stene, tla in streho.

1. Na rezultat množenja se vsakemu oknu dodajo 100 vatov in 200 na vsa vrata, ki vodijo do ulice.
2. Dobljena vrednost se pomnoži z regionalnim koeficientom:

Izračunamo prenos toplote iz radiatorjev - radiator, konvektor, register ali kateri koli drug tip grelnika - za naslednje pogoje:

• Ogrevana soba je zasebna hiša v Verkhoyansk (povprečna januarska temperatura je -45,4 ° C, najmanjša je -67,6 ° C), merjena 12x6 metrov s stropi 3,2 metra visok.

• Hiša ima dve vrati in štiri okna.

Začnimo

1. Ogrevana prostornina bo enaka 12 * 6 * 3,2 = 230 m3 (z zaokroževanjem).
2. Osnovna vrednost toplotne moči je 40 * 230 = 9200 vatov.
3. Ker gre za zasebno hišo, bo toplotna uhajanje skozi ovoj stavbe prisililo, da rezultat pomnoži za 1,5. 9200 * 1,5 = 13800 vatov.
4. Okna in vrata bodo poslabšali položaj: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Končno bo podnebno območje naredilo tudi lastne prilagoditve: 14600 * 2 = 29200 vatov.

Zanimivo: tipičen spletni kalkulator za izračun radiatorjev vam ne dovoljuje, da določite minimalno temperaturo ulice pod -30 - -35C. Zato ocenjuje, da je naša stavba v termični moči približno polovica rezultatov, ki smo jih dobili.

Radiatorji

Vrste

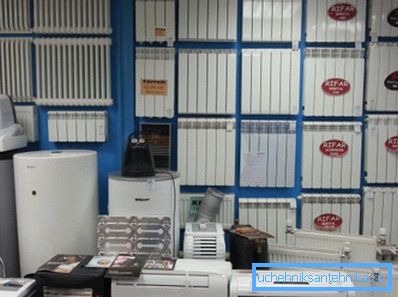

Najprej se seznanimo z vrstami radiatorjev, ki se uporabljajo v ogrevalnih sistemih, in njihovimi ključnimi značilnostmi.

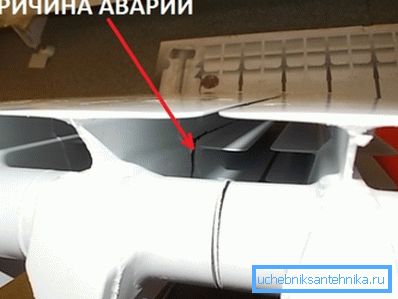

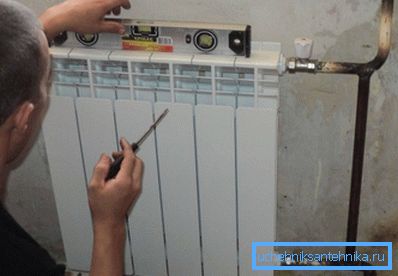

• Aluminijeve baterije - najbolj priljubljena rešitev za neodvisne sisteme ogrevanja. Njihova glavna prednost je precej skromna cena (od 250 rubljev na del); slabosti so lahko pogojno pripisane nizki toplotni zmogljivosti in zmerni odpornosti na notranji tlak (do 10-16 atmosfer).

Nuance: aluminij tvori galvanski par z bakrom. Aluminijasti radiatorji ne moremo uporabljati v istem vezju z bakrenimi cevmi: šibki tok, ki nastane med kovinami, prispeva k njihovi pospešeni koroziji.

• Litoželeza se od aluminija zelo razlikuje odpornost na hidravlični tlak (enaka 10-16 atmosfer); vendar ima veliko večjo toplotno zmogljivost. Toplotna vztrajnost ogrevalnega sistema je zelo uporabna za obratovanje iz kotlov na trda goriva s periodičnim vžigom.
• Določanje lastnosti jeklenih baterij je najvišja trdnost. Omogoča, da se ti grelniki uporabljajo v vseh sistemih centralnega ogrevanja: temperaturni in tlačni napetosti so popolnoma varni za vse varjene konstrukcije.

Pomanjkljivosti jeklenega radiatorja vključujejo zmerno toplotno prevodnost materiala, zaradi česar je njegovo fino čiščenje skoraj brez pomena: konci plavuti bodo vedno precej hladnejše od hladilne tekočine.

• Bimetalni radiatorji v celoti rešujejo ta problem.. Jekleno jedro sekcije njene natezne trdnosti, aluminijasta lupina pa zagotavlja veliko površino plavuti z visoko toplotno prevodnostjo. Ta vrsta akumulatorja je nedavni hit s lastniki stanovanj s centralnim ogrevanjem.

Nujnost: pri nameščanju centralnega ogrevalnega sistema z lastnimi rokami z bimetalnimi radiatorji je bolje izbrati jeklene cevi in ​​ne kovinske polimere ali plastike. Kateri so razlogi za pouk - enostavno je razumeti: kakšna je točka sestavljanja baterij, ki lahko prestanejo tlak do 50 kgf / cm2, če se napajalni vodi zlomijo že pri 15?

Tipične vrednosti prenosa toplote

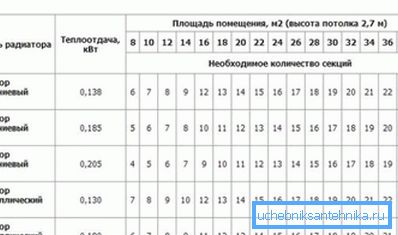

Po izračunu kapacitete grelnega grelca za določeno sobo moramo izračunati število odsekov v njem. Očitno je, za to morate poznati glavni parameter - prenos toplote enega odsekov.

Natančne vrednosti so vedno na voljo v priloženi dokumentaciji za grelec ali na spletni strani proizvajalca.

Tipični - za večino izdelkov na trgu so naslednji:

• Odsek iz litega železa standardne velikosti (s središčno razdaljo 500 mm na bradavicah) lahko sprosti okoli 160 vatov toplote.
• Izračun bimetalnih radijatorjev ogrevanja se lahko izvede, začenši s prenosom toplote 180-vatnega odseka.
• Izračun toplotnih radiatorjev iz aluminija se običajno opravi na podlagi vrednosti 200 vatov na del.

Tako za našo hišo v Verkhoyansk potrebujemo 29.200 / 200 = 146 aluminijastih delov.

Kot vedno obstajajo številne odtenki.

1. Proizvajalci navedejo vrednosti toka toplote pri temperaturi hladila, ki je enaka 90 ° C. Dejanske vrednosti so ponavadi nižje.

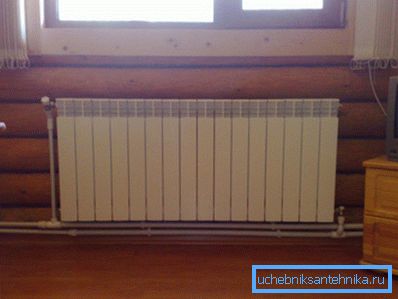

2. Pri enostranski priključitvi grelnika z dolgim ​​prečnim prerezom bodo zadnji deli vedno hladnejši od prvega. Radiator v 10 ali več odsekih je bolje povezati z dveh strani; Tako bomo vodnemu kanalu zagotovili vzdolž celotne dolžine kolektorjev. Poleg tega v tem primeru baterije ni treba praniti.

1. Izračun jeklenih radiatorjev je problematičen samo zato, ker nimajo odsekov in dimenzije se razlikujejo od modela do modela. Informacije o toplotni moči naprave boste morali obiskati na spletni strani proizvajalca.

Zaključek

Upamo, da bodo predlagane metode za izračun bralcu pomagale pri načrtovanju ogrevalnega sistema za lastne domove.

Priloženi videoposnetek kot vedno vsebuje dodatne informacije. Uspehi!
