Jekleni cevni radiatorji za stanovanjske in industrijske

Eden od najpomembnejših parametrov v vsaki sobi je udobna temperatura. To je mogoče doseči s pomočjo različnih sistemov ogrevanja, ki se uporabljajo v stanovanjski in industrijski gradnji.

Najpogosteje se toplota prenese v ozračje prostora s pomočjo radiatorjev, katerih zasnova je lahko katera koli. Danes bomo govorili o cevastih strukturah, vam povedali o njegovih značilnostih, dimenzijah in drugih parametrih.

Načelo delovanja radiatorjev

Čeprav obstaja več načinov ogrevanja prostora, se najstarejši in najbolj zanesljivi še vedno uporabljajo radiatorji, sestavljeni iz delov. Znotraj slednjega so potrebni kanali za premik hladilne tekočine, ki je najpogosteje navadna voda.

Podrobneje je treba upoštevati načelo delovanja radiatorjev, s poudarkom na treh komponentah:

1. Sevanje - med delovanjem baterije oddajajo toploto. Mimogrede, je bilo opaziti, da temne predmete dajo v ozračje prostora več kot ležeče.
2. Konvekcija - vrsta prenosa toplote, ko pride do prenosa notranje energije v tokovih in curkah.
3. Toplotna prevodnost - proces prenosa toplotne energije z ogrevanih teles na manj segreto.

Radiatorji naredite iz:

• lito železo;
• aluminij;
• jeklo;
• baker.

Lahko so tudi bimetalni, na primer v notranjosti bakra, na vrhu aluminija ali jekla plus aluminija.

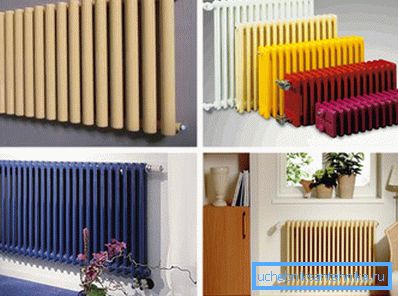

Zasnova je lahko plošča in cevasto. Slednji so danes postali še posebej zahtevni zaradi svoje učinkovitosti in zanimivih oblikovalskih rešitev. V nadaljevanju bomo podrobneje obravnavali te parametre.

Lastnosti

Cevni radiatorji so sestavljeni iz več delov, kot je velika večina drugih struktur te vrste. Vendar pa se v njih ne zasukajo, kot pri litoželezni, aluminij ali bimetalni radiatorji ogrevanja, vendar so zvarjeni skupaj.

Stopnja učinkovitosti naprave je odvisna od števila cevi v tem delu. Na primer, najmanjšo učinkovitost lahko dobimo iz dveh cevi, najboljša možnost je 6.

Nasvet: Za ogrevanje velikega območja priporočamo namestitev radiatorjev večje globine, v kateri bo učinkovitost višja.

Običajno so cevne konstrukcije za ogrevanje izdelane iz jekla. Priljubljenost materiala prispeva k njegovi moči in zanesljivosti delovanja, poleg tega pa prenaša agresivno okolje. V naših pogojih je ta parameter pomemben, ker se kakovost hladila običajno nahaja na nizki ravni.

Te in druge lastnosti, kot je nizka teža, ki omogočajo hitro sestavljanje in razstavljanje opreme z roko, omogočajo, da naprave ostanejo v povpraševanju na trgu. Poleg tega je cena jeklenega radiatorja 2-5 krat nižja od litega ali aluminijastega iz istega ogrevalnega prostora.

Prednosti:

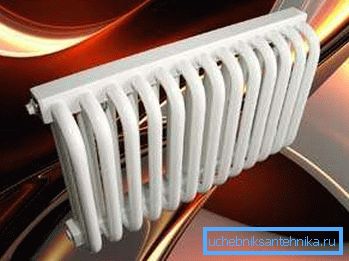

1. Higiena, ker naprava nima ostrih vogalov, je enostavno očistiti pred prahom. Z istim parametrom je varnejše za otroke.
2. To dopušča padce tlaka segrevanja jeklenega radiatorja.
3. Material izdelave se razlikuje odpornost proti koroziji. Za izboljšanje tehničnih lastnosti je prevlečena s polimernimi spojinami, kar poveča življenjsko dobo naprav.

Slabosti:

1. Zaradi nizke toplotne emisije, če bomo kot računsko točko upoštevali strošek na 1 kW moči, bo naprava najdražja.
2. Točne varilne površine so potencialna nevarnost teh radiatorjev. Zaradi hudih padcev tlaka lahko pušča.

Nasvet: namestitev takšnih naprav je prednostna v sistemih avtonomnega ogrevanja.

Splošne mere in pritisk

Prvi parameter je potreben za izbiro mesta namestitve grelnika:

Izračunajte število sekcij

Kot je navedeno zgoraj, je cevni grelec vgrajen v sistem centralnega ogrevanja in pri posameznem ogrevanju. Čeprav je zadnja možnost najbolj priporočljiva zaradi nizkega tlaka hladila.

Kljub temu, kjerkoli je nameščen, je izredno pomembno, da pravilno izračunamo potrebno število njegovih delov. V nasprotnem primeru ne boste dobili pričakovanega učinka udobja.

Dizajn, čeprav ima presečišče, vendar ni zložljiv, zato ne morete dodati manjkajočih ali odstraniti dodatnih. Standardna številka je 2., 6., 8. in 12 sekcijskih radiatorjev, včasih pa lahko najdete komercialno dostopne baterije, ki vsebujejo 14 ali 16 baterij.

Nasvet: pri izračunu števila odsekov upoštevajte, da je povprečna toplotna moč vsakega od 80-120 W.

V gradbenih navodilih je navedeno, da v skladu s standardi za ogrevanje 1 m² porabiti 100 vatov toplote. Samo prostor morate poznati in pomnožiti to vrednost za 100 vatov.

Pri izračunu je treba upoštevati tudi naslednje dejavnike:

1. Kadar sta 2 zunanja stena in 1 okno v sobi, je potrebno dodati 20% na nastalo sliko.
2. Z 2 zunanjimi stenami in 1. oknom se povpraševanje povečuje za 30%.
3. Če je okno proti severu ali severovzhodu, je treba količino toplote dodati v 10%.
4. Pri nameščanju cevnega radiatorja je treba potopiti v odkriti globoki niši, prenos toplote je treba povečati za 5%.
5. Za zaprto nišo s trdno ploščo in 2 vodoravnimi režami povečajte toploto za 15%.

Nasvet: Če je v prostoru več dejavnikov, ki zahtevajo povečanje toplotne energije, jih je treba povzamati, da bi dobili končno potrebo po ogrevanju.

Primer

Če je površina prostora 20 m² potrebujete - 20 x 100 W = 2000 W. Po tem je treba deliti s povprečno vrednostjo prenosa toplote enega odsekov - 2000: 100W = 20 (odseke). Zdaj lahko kupite enega ali dva radiatorja, tako da je vsota njihovih delov enaka 20.

Če ima prostor 1 okno in 2 zunanja stena, dodajte še štiri dele - 20 x 20% = 24 delov.

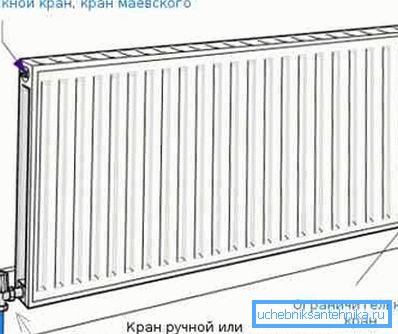

Kako povezati cevne radiatorje

Obstajajo trije glavni načini za priključitev tega tipa grelnika na sistem ogrevanja doma:

1. Dno - cev iz vira toplote se na eni strani prenaša na spodnjo cev radiatorja, pri čemer je izhod priključen na drugega.

1. Stranski - cev za vročo vodo je na eni strani priključena na zgornjo cev, odstranitev je narejena iz spodnjega konca.

1. Diagonal - cev iz vira toplote se napaja v zgornji odsek cevi akumulatorja, hkrati pa je izhod iz nasprotne strani od spodnjega odseka cevi.

Nasvet: Strokovnjaki menijo, da je največji učinek prenosa toplote iz radiatorja mogoče doseči s stransko povezavo.

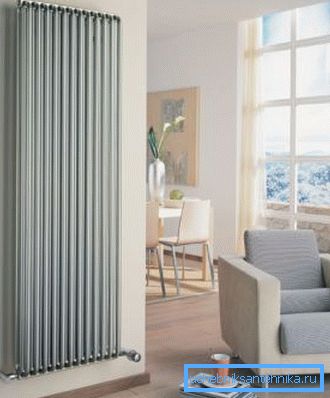

Cevni radiatorji v zasnovi prostora

Če izberete grelec, priporočamo, da nadaljujete ne le s svojimi stroški, pomemben dejavnik bo izgled naprave. Prav tako je priporočljivo upoštevati arhitekturne značilnosti stavb in zasnova ogrevalnega sistema sob.

Hkrati obstaja veliko omejitev, ki lahko vplivajo na izbiro ogrevalne naprave, na primer na zasnovo prostora in lastnosti materiala, iz katerega je izdelan radiator.

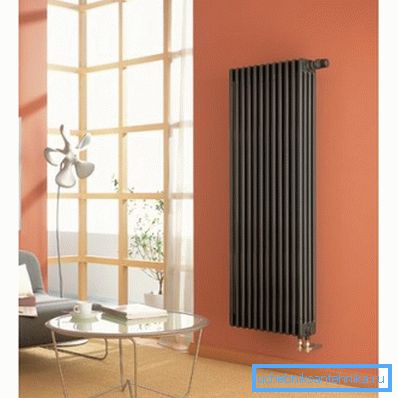

Čeprav je obseg takšnih izdelkov precej velik, je poseben kraj, ki ga skrbi Arbonia, katerega geslo je "toplota prostorov v boljši obliki". Njeni glavni proizvodi so cevni radiatorji iz jekla, oblikovalski radiatorji in grelniki za brisače.

Pri načrtovanju grelne naprave se upošteva ne samo optimalna toplotna porazdelitev sevanja in konvekcije, ampak tudi estetska komponenta naprave. Izdelke lahko uporabite v industrijskih in stanovanjskih zgradbah zaradi zaobljenih vogalov, ki ne predstavljajo nevarnosti za ljudi, in enostavno čiščenje omogoča, da se celo alergije počutijo udobne.

Zaključek

Po podrobni obravnavi v izdelku jeklenih cevastih grelnih radiatorjev lahko rečemo, da se uspešno prilegajo v prostore vseh prostorov - stanovanjskih in industrijskih. Pri izbiri jih je treba posvetiti pozornost pravilnemu izboru delov, pa tudi estetski strani naprav.

Najbolje je, da jih uporabite pri avtonomnem ogrevanju, kjer je tlak hladilne tekočine nizek. Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
