Kaj bi lahko bila shema ogrevanja v zasebni hiši: pregled in
Pri urejevanju ogrevalne naprave zasebne hiše je zelo pomembno izbrati in oblikovati pravilno shemo za priključitev vseh grelnih elementov. Samo tako lahko v procesu delovanja dosežete največjo učinkovitost in ekonomičnost.
V tem članku bomo preučili vse možne možnosti za opravljanje takšne naloge.
Terminologija
Ogrevalne sheme v zasebni hiši uporabljajo nekatere izraze, ki morda niso seznanjeni s številnimi navadnimi ljudmi, jih analiziramo:
| Izraz | Pojasnilo |

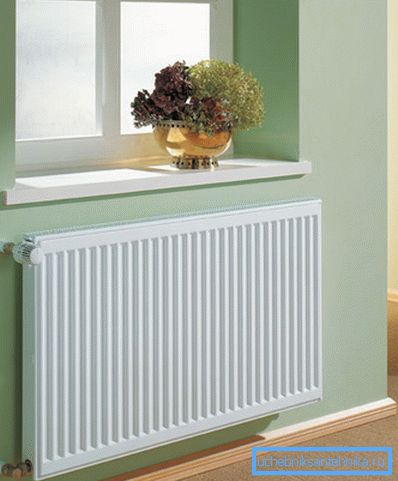

| Naprava za ogrevanje vode | Oprema, ki se ogreva s stikom s hladilno tekočino, sama po celotni prostori širi toploto. To so lahko baterije, radiatorji, konvektorji, ogrevana tla in druge podobne enote. |
| Toplotni nosilec | Tekočina se giblje skozi cevi ogrevanja. Segreje v kotlu in transportira toploto radiatorjem. Ponavadi to vlogo opravlja voda, ki jo lahko spreminjajo različni posebni aditivi. |
| Ogrevalni krog | Zaprti dizajn, ki premika ogreto in ohlajeno vodo na sebi. Sestoji iz radiatorjev, cevovoda, žerjavov in drugih enako pomembnih elementov. |
| Neposredna poteza | Odsek konture, ki transportira segreto hladilno sredstvo do radiatorja. |
| Povratno | Odsek konture, ki prenaša ohlajeno hladilno sredstvo po izhodu iz radiatorja. |

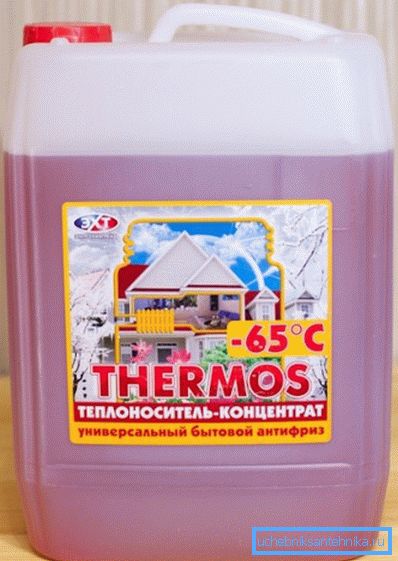

Nasvet: v regijah s hudimi zimami priporočamo uporabo vode kot hladila v kombinaciji z etilenglikolom. Takšno sredstvo proti zamrznitvi ne bo zamrznilo niti v najbolj kritičnih pogojih, ko je sistem popolnoma izklopljen.
Možni načini prenosa hladilne tekočine
Ko se pripravi shema za ogrevanje zasebne hiše z lastnimi rokami, je najprej treba razmisliti o organizaciji gibanja hladilne tekočine ob konturi:
| Promet | Opis |
| Naravno | Takšen sistem deluje tako, da izpolnjuje fizične zakone. Ogrevana tekočina ima nižjo gostoto in se pomakne navzgor vzdolž riserja, od koder se kontura, opremljena s nagibom od treh do petih stopinj, razširi na celotno telo. Hladna voda, ki je že na povratnem hodu, z enakim kotom nagiba, se vrne v kotel. Značilnosti:
|
| Prisiljeno | V tem primeru je cirkulacijska črpalka dodatno povezana s sistemom, zato se gibanje hladilnega sredstva pojavlja zaradi tlačne razlike, ki je nastala med premikanjem naprej in nazaj. Značilnosti:
|
Sheme v skladu z uporabljeno napeljavo cevi
Tudi pri ustvarjanju ogrevalne sheme za zasebno hišo z lastnimi rokami morate izbrati način priključitve baterij na dvižnik:

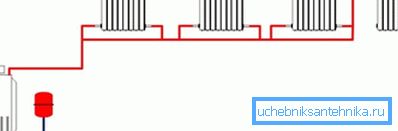

Enotna cev
V tej izvedbi se ogrevana tekočina ves čas premika vzdolž iste cevi in dosledno daje toploto radiatorjem, ki se srečujejo na tej poti.
Prednost je nizka prodajna cena, vendar oprijemljive pomanjkljivosti vam pomislijo na svojo racionalnost:
- Neenakomerna porazdelitev toplote. Dlje od kotla je hladnejša baterija.
Nasvet: uporaba shem z enojno cevjo je primerna samo za majhne prostore, kjer bodo toplotne izgube manj opazne.
- Težava prilagajanja posameznih radiatorjev. Spremembe dela enega bodo vplivale na vse naprave v dosledni verigi.
- Nezmožnost izvedbe popravil ali zamenjav, ne da bi zaustavili in zaustavili celoten sistem.

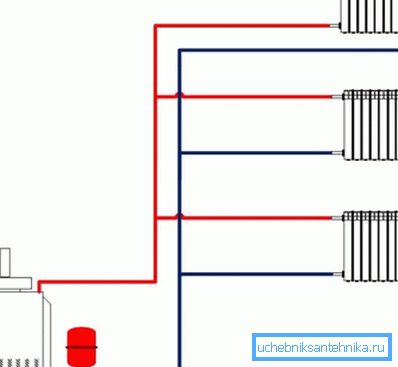

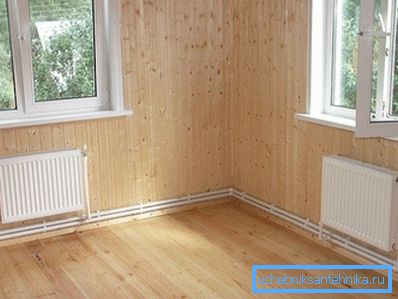

Twin cev

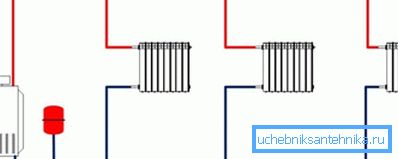

Pri vsakem radiatorju grelno tekočino napolnimo skozi eno cev in že ga ohladimo z drugo. Oblika je lahko vertikalna in vodoravna.
Seveda bo takšna izbira stala več, vendar pa hkrati ponuja nekaj nespornih prednosti:
- Enotna distribucija toplote, ki bistveno izboljša mikroklimo v hiši in povečuje zmogljivost sistema.
- Sposobnost prilagajanja katerega koli radiatorja brez posledic za ostale.
Po vsem svetu se že dolgo aktivno uporablja le taka vzporedna povezava radiatorjev ne le v zasebnih hišah, temveč tudi v večstanovanjskih visokih stavbah. Doslej smo to inovacijo ponavadi našli samo v novih stavbah ali vikendah.

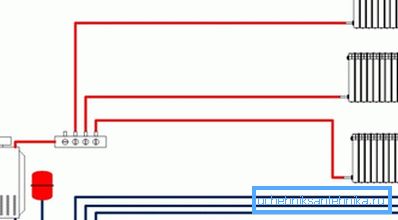

Ray
Takšna povezava se imenuje tudi zbiralnik, saj prevzame prisotnost distribucijskega razdelilnika, iz katerega je dobavljena in povratna cev za vsako baterijo že dobavljena posamično.
Preden naredite takšno postavitev, morate previdno pretehtati svoje finančne možnosti, saj bo dražja od celo dveh cevi, a vam bo prinesla resnično edinstvene priložnosti:
- Popolna avtonomija prilagoditve zmogljivosti vsakega radiatorja iz zbiralnika.
- Popravite ali zamenjajte baterije, ne da bi zaustavili celoten ogrevalni sistem.
- Možnost namestitve dodatnih naprav na katerokoli vezje.
Navodila za namestitev radialnega ožičenja so zelo zapletena, zaradi česar je obvezno poklicati usposobljene strokovnjake.

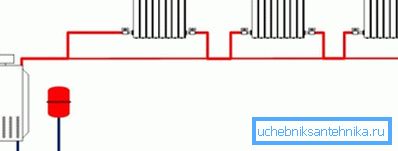

Leningradka
Ta izvirna metoda omogoča izboljšanje enocevne priključne sheme ogrevalnega sistema, kar omogoča samostojno prilagajanje radiatorjev.
Za to:
- Za vsako baterijo so nameščeni ventili, ki omogočajo nadzor nad pretokom hladilne tekočine.
- Vgrajene so obvoznice, ki so obvodne cevi manjšega obsega. To bo omogočilo kroženje vode okoli celotnega tokokroga, tudi pri zaprtih ventilih na ločenem radiatorju.
Omeniti velja, da se lahko opisane manipulacije izvedejo v začetni fazi urejanja ogrevanja v hiši, kar bo omogočilo prihranek denarja in razširitev funkcionalnosti zgradbe ter že instalirano napeljavo.
Zaključek
Če se odločite za ogrevanje zasebne hiše z lastnimi rokami, morate najprej izbrati najprimernejši načrt ožičenja za vaš primer. Prvi korak je določitev vrste kroženja hladilne tekočine v cevovodu in nato z možnostjo razdeljevanja uporabljenih cevi. Zgoraj smo vas poskušali seznaniti z načeli dela in močmi najbolj priljubljenih.
Na priloženem videu najdete dodatna gradiva v zvezi s temo. Pravilna shema je zagotovilo kakovostnega ogrevanja.
