Kaj so kamini z ogrevanjem vode

25-09-2018

Ogrevanje

Tako za velike dvorce in vikende kot za majhne zasebne hiše na deželni parceli je zelo priročno in koristno uporabljati ogrevalne kamine z vodnim krogom. Poleg grelnega kotla dobite tudi estetski dodatek notranjosti prostora.

Omeniti velja, da se taki grelniki lahko uporabljajo kadarkoli v letu, ne da bi se sklicevali na skupno vezje - vedno se lahko ogrejete na ognjišču, če deluje v avtonomnem načinu, ne da bi ogrevali ogrevalni medij. Spodaj bomo izvedli kratek pregled takšnih enot, izvedeli bomo o načinu njihove namestitve in poleg tega si oglejte kratek video posnetek o tej temi.

Thermocamps

Opomba Imena, kot so kamini z vodnim krogom ali z vodnim plaščem, termo kamini - vse to se nanaša na temo, o kateri razpravljamo, in ima enak pomen.

Načelo naprave

Na splošno je vsak kamin modifikacija peči in vsake peči ali celo obrtnika, ki je seznanjen z opečnimi zidaki in ima risbo pred očmi, lahko gradi s svojimi rokami.. Konec koncev, ta oblika ni nič več kot ogrevanje odprtega tipa s poenostavljenim dimnikom, če pa je na vrhu vodnega jakna, je ogrevanje seveda zaprto.
Če je ogrevanje odprtega tipa, toplota iz nje takoj vstopi v sobo, hkrati pa polovica te energije preprosto pluje v cev v pravem pomenu besede. Zato je zaradi prisotnosti vodnega kotla potrebna določena tesnila (vrata peči) in največja zakasnitev toplote, proizvedene znotraj strukture. Če ste model pravilno izračunali, lahko njegova učinkovitost doseže do 85%, kar je že pokazatelj nekaterih modelov kotlov na trda goriva, dizel, električni in gospodinjski plinski ogrevalni kotel!
Toda v kaminu vodni kotel ni običajnega tipa, večinoma gre za komplet med seboj povezanih kovinskih cevi, ki se nahajajo vzdolž sten in na stropu ognjišča. In, seveda, so sredi dvojnega kovinskega ohišja, to je zunaj območja delovanja odprtega ognja. V tem primeru lahko kot gorivo uporabimo drva, brikete, palete, pa tudi premog in oglje.

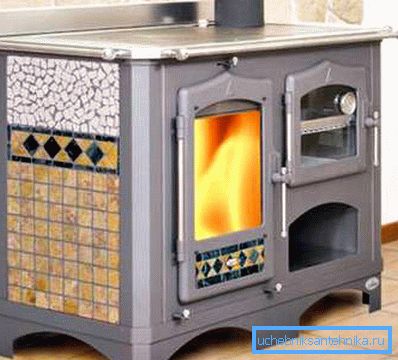

Vodna majica

Za namestitev cevastega tipa v vašo zasnovo, morate za to pripraviti odtis. In praviloma je iz jeklene pločevine debeline 4-5 mm ali iz litega železa, le tu je treba debelino povečati na 7-8 mm.

Zunaj je takšno telo pokrito s toplotno odporno barvo ali pa je prekrito z dekorativnim opekom, vendar kljub temu prevleka ni odvečna, tudi če je kovina prekrita z dekorativnim zaključkom.

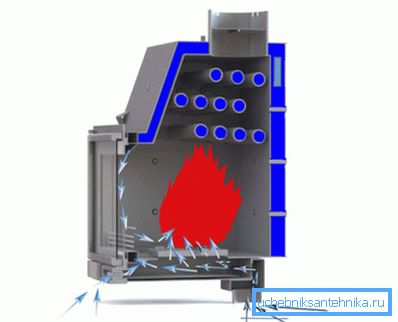

Vodni jopič je lahko bodisi iz samih kovinskih listov bodisi iz sistema med seboj povezanih cevi, kot je prikazano na sliki zgoraj. To ne bo pomembno vplivalo na učinkovitost, vendar je življenjska doba cevastega sistema, zaprtega s kovino, najmanj dvakrat višja zaradi zmanjšanja verjetnosti izgorevanja stene.

Glede na to, da je kovina odličen prevodnik toplote, dejstvo, da bodo cevi ograjene z odprtega plamena z jekleno ali predelno litino, ne bo vplivalo na ogrevanje vode v sistemu. Če se ogrevanje same particije ne porabi za zelo majhen delež učinkovitosti.

Opomba V kovinskem ohišju se tvori vroč zrak, in če ga odnesemo v sobo, za to pa so opremljeni posebni kanali, potem v prostoru, kamor bo nameščen kamin, radijatorji sploh niso potrebni.

Kamini pirolize

Opomba Najprej razumemo terminologijo in sami pojasnimo, da je piroliza toplotni razkroj organske snovi v lažje molekule, kar pomeni, da je dim, ki nastane pri zgorevanju organskih snovi, le produkt pirolize.

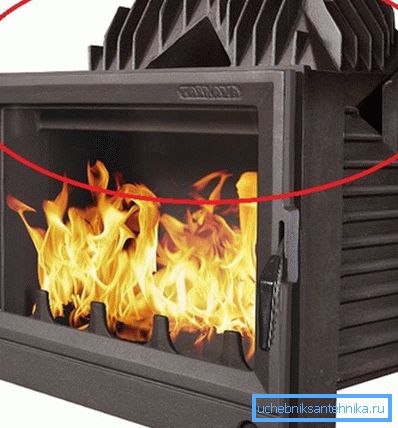

Prisotnost deflektorja v kaminu je znak izgorevanja goriva pirolize

In zdaj si oglejmo, kaj lahko piroliza daje v ogrevalnih konstrukcijah.

Prvič, pirolizni produkt je organska snov, ki še ni bila zgorela do konca, zato jih je mogoče zažgati, da dobimo dodatno toplotno energijo.
In drugič, dim je sekundarna vročina in namesto tega, da jo preusmerja v dimnik, lahko uporabite to energijo in tako povečate učinkovitost celotnega grelnika.

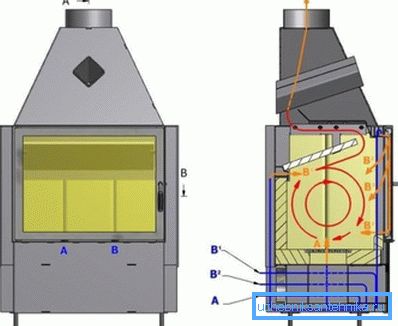

Bodite pozorni na zgornjo sliko - v tem delu vidite plinski generatorski vložek, natančneje, dva ogrevalna kroga:

obstaja prostor z omejenim dostopom do zraka za polaganje in zgorevanje lesa;
in na vrhu kamere sežig izdelkov pirolize (dim).

Za vžig zraka vstopi v spodnjo komoro skozi aspit (A), vstopi pa tudi v steklo (B1), toda kanal B2 je zasnovan tako, da dovodi vroč zrak v pirolizno komoro, kjer izgori končno gorivo.

Glavna prednost plinskega kamina je seveda zelo visoka učinkovitost - včasih lahko doseže 100-odstotno vrednost, to pa ni fikcija, ampak realnost. Zgornji zrak se dovajamo v komoro plinskega generatorja.

Zato se v kotlih na trda gorivo pogosto nahaja gorilec na vrhu in komora za naknadno vžiganje od spodaj - to zelo olajša oblikovanje. Da bi ohranili učinkovitost gorenja kurilnega lesa, je ogrodje nujno postavljeno na ognju opeke, in šele nato okrašena. Čeprav je mogoče kupiti dekorativno ognjevarno opeko.

Nekaj vzorcev

Metal PL-190, izdelan na Poljskem iz jeklene pločevine 4-6 mm (odvisno od gradbišča) je kotna vrsta kamina z vodnim plaščem in stranskim odpiranjem vrat. Če so glavne komponente izdelane iz jekla, odpornega na vročino, so okvirji vrat, zamaški in rešetka izdelani iz litega železa. Premer cevi dimnika je 180 mm, emisija CO pa 0,4%, pri izstopni temperaturi C16 ° C.

Sesalni tok iz te konstrukcije se izvede s strani ulice, ogrevanje pa izvaja drva, briketi in peleti v neprekinjenem načinu izgorevanja. Delovni tlak v vodnem krogu s prostornino 32 L. Navodilo omogoča do 8 bara, nazivna moč je 8 W, učinkovitost je 75%. Enota zadostuje za segrevanje površine 100 m2.

Metal PL-190, izdelan na Poljskem iz jeklene pločevine 4-6 mm (odvisno od gradbišča) je neposredna vrsta kamina z vodnim plaščem in stranskim odpiranjem vrat. Če so glavne komponente izdelane iz jekla, odpornega na vročino, so okvirji vrat, zamaški in rešetka izdelani iz litega železa. Premer dimnika je 180 mm, emisija CO pa 0,4%, pri izstopni temperaturi C16 ° C.

Sesalni zrak iz te konstrukcije se izvaja s strani ulice, ogrevanje pa poteka z drva. Briketi in peleti v neprekinjenem načinu izgorevanja. Delovni tlak v vodnem krogu s prostornino 31-64 l. Navodilo omogoča do 8 bara, nazivna moč 12, 15, 19 W, učinkovitost 75%. Enota je dovolj za ogrevanje površine 200 m2.

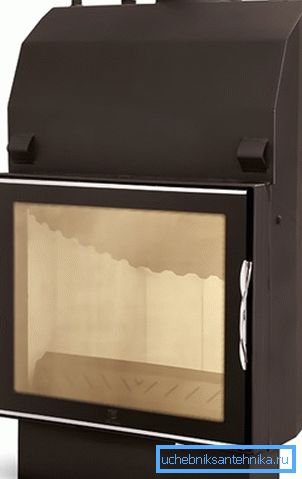

PL-210 ECO je po videzu in proizvodnji zelo podoben, samo načelo zgorevanja plinskega generatorja radikalno spreminja njegovo učinkovitost. Torej je premer dimnika že 200 mm, emisija CO je 0,11%, povprečna izhodna temperatura plina pa je že 268? in učinkovitost 78%. Seveda je njegova cena skoraj dvakrat višja, vendar je ogromna poraba goriva.

Zaključek
