Kako deluje oljni hladilnik: načrtovanje in prenos toplote,

Na splošno je oljni radiator za 5-7 delov ali druge gospodinjske dimenzije jeklena hermetična ohišje, ki je napolnjena s posebnim oljem, v notranjost posode pa je nameščen električni grelec, ki je priključen na AC omrežje 220V.

Načelo delovanja tukaj je precej preprosto - električna vijačnica segreje olje s svojo toploto in to toploto prenese na kovinsko ohišje, moč prenosa toplote iz grelne naprave pa je odvisna od intenzivnosti te interakcije. Podrobneje o oblikovanju oljnega grelnika, njegovih prednosti in slabosti bomo razpravljali spodaj, pa tudi si lahko ogledate video v tem članku.

Oljni radiatorji

O načrtovanju in odvajanju toplote

Splošna shema hladilnika olja:

1. stanovanja;
2. kazalnik;
3. stikalo;
4. bimetalna plošča;
5. mikro stikalo;
6. regulator moči;
7. električni kabel;
8. noga;
9. grelni element;
10. nastavitveni vijak

Učinkovitost oljnega radiatorja je neposredno odvisna od površine njenega telesa - večja je, večji je prenos toplote in temperatura sten lahko doseže 110-150 ° C.

Zato je takšna naprava baterija, ki je ni mogoče premakniti, ampak je običajno nameščena na kateremkoli pravem mestu, če je moč zagotoviti.

• Seveda intenzivnost ogrevanja ne more ostati v enakem načinu, zato proizvajalci v ta namen dobavljajo instrumente s stikali, kot je termostat., ki omogočajo delovanje v 2-3 načinih. Bistvo tukaj je naslednje - z nastavitvijo stikalne gumbe v poljuben položaj, uporabite določeno število spiralnih elementov, to je, ali so blizu ali odprta;

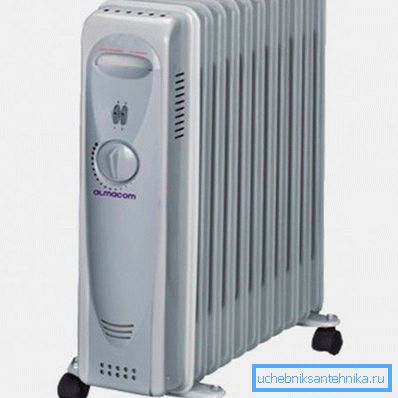

• Oljni radiator lahko kupite za 5 odsekov za ogrevanje majhnega prostora v prostoru, vendar se na splošno takšne naprave lahko izdelujejo v velikih velikostih. - praviloma ima meja 14 razdelkov;
• V primeru pregretja (zapreti stikalo), da se izognete eksploziji oljnega hladilnika (razpokanje ohišja), je opremljen s posebnim varnostnim ventilom na dnu kovinskega ohišja naprave. Torej s kritičnim povečanjem tlaka pride do delnega izpusta olja.

Opomba Splošno načelo oljnega radiatorja je konvekcija - zrak se segreva iz vročih sten kovinskega ohišja in razporejen po celotnem prostoru.

Operacija - osnovna pravila

Opomba Vsak proizvajalec skrbi za delovanje svojih izdelkov s strani uporabnika, ker je odgovoren za garancijo. Zato je v vseh primerih priložen navodilo za uporabo oljni hladilnik, ki vam bo omogočil čim večji učinek.

Če ste kupili takšen grelec, bo navodila za oljni radiator najprej opozorila na varnostne ukrepe med delovanjem naprave, še vedno deluje iz 220V omrežja, kar je lahko nevarno ne le za zdravje, temveč tudi za človeško življenje.

Takšne naprave so praviloma oblikovane posebej za 220V, vendar pa obstajajo izjeme, zato je treba pred priključitvijo v vtičnico prepričati, da je v skladu s tem.

Če se odločite za izpiranje ali čiščenje primera naprave, ga je treba popolnoma odklopiti, to je, ne samo stikalo stikalne ključavnice, ampak potegnite vtič iz vtičnice.

Podobni ukrepi se uporabljajo tudi v primerih, ko ogrevanje ni dolgo časa, na primer, greste nekje ali se konča ogrevanje. Poleg tega naprave ne morete pustiti brez nadzora - morda je vaša odsotnost za dan, dva ali več - je brez napajanja.

Oljni radiatorji so izdelani z dobrim dizajnom, vendar, če vam tega ni všeč, nikoli ne bi smeli pokrivati ​​ničesar - lahko povzroči požar, poleg tega pa je priporočljivo, da grelec namestite, kolikor je le mogoče, od vnetljivih predmetov, kot so pohištvo, zavese, oblačila, postelja in tako naprej. Razdalja do predmetov hitrega vžiga mora biti najmanj 90 cm.

V primeru poškodbe ohišja ne poskušajte sami razstaviti - doma ne boste mogli nemoteno zapirati embalaže nazaj - to je mogoče samo v delavnicah.

Pri priključitvi napajalnega kabla premaknite tako, da se ne dotika vročega ohišja, saj lahko to povzroči topljeno izolacijo in kot posledica kratkega stika. Bodite posebno previdni, če so otroci v vašem domu nenehno ali začasno - prisotnost takega pripomočka lahko povzroči, da se otrok zgori.

Oljni grelci so namenjeni izključno za uporabo v zaprtih prostorih in se jih ne sme uporabljati na prostem, poleg tega pa jih ni priporočljivo namestiti v bližini drugih naprav za ogrevanje, kot so peči, baterije, peči in ogrevalni kozarci.

Radiatorja ne morete uporabiti v primeru napačne omrežne opreme - poškodbe kabla, termostata ali grelnega elementa - odnesite ga v servisni center, kjer bo cena za popravila nizka, vendar boste dobili varnost.

Parametri moči nekaterih modelov

Specifikacije ORION OOR

Opomba Prej ali slej pride do konca obratovalnega obdobja in odtočno odlagališče. Pred odlaganjem morate vedno olje izprazniti, kot je navedeno v navodilih proizvajalca.

Naredi sam

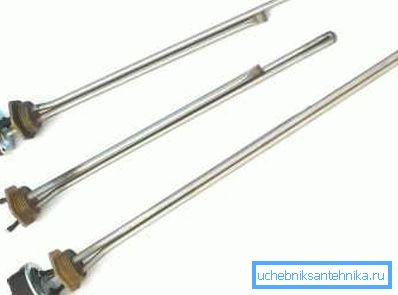

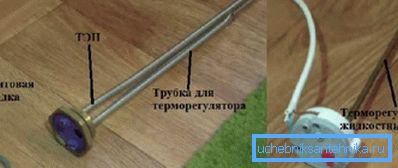

Če vas zanima kako narediti oljni ogrevalni radiator z lastnimi rokami, boste za to potrebovali igelni grelni element, tako kot v zgornji sliki in kovinski zapečateni kovček.

Kot kontejner lahko uporabite steklenico za pomikanje s plinom, stari avtomobilski ali vodni gospodinjski radiator ali celo kos cevi s primernim premerom, varjen na koncih. Število grelcev je odvisno od moči, ki jo želite dati vašem izdelku.

Možno je uporabiti strojno ali transformatorsko olje kot olje, vendar je transformatorsko olje še boljše, saj je zasnovano za delovanje pri visokotemperaturnih pogojih. Potrebovali boste tudi termostat, ki ga lahko sestavite iz termičnega stikala ali običajnega pakirnega stikala.

Ker lahko izdelate oljni radiator z lastnimi rokami iz različnih rezervoarjev, morate v njej dati eno luknjo, skozi katero lahko vlijete olje in vstavite grelne elemente, zato je za ta namen najboljši aluminij, bimetalni ali litoželezni radiator.

Če uporabljate takšne naprave, se lahko olje zliva nazadnje z odvijanjem zgornjega levega ali desnega pokrova.

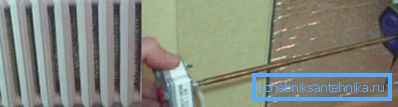

Na strani, ki je nasprotna grelnemu elementu, se izvaja zračni ventil - ponavadi se za to uporablja majovški žerjav. Zgrajeno strukturo napolnite z oljem, zatesnite, odzračite zrak in opravite teste tako, da ga priključite na omrežje.

Zaključek

Rad bi vas opozoril, da je za improvizirane oljne radiatorje nujno, da uporabljate tekoči termostat, ki izklopi električno opremo z zadostnim segrevanjem sistema. Poleg tega pred montažo preverite indikator grelnega elementa in po montaži preverite, ali je telo konstrukcije za lastno varnost.
