Kako določiti potrebno moč radiatorjev - podroben vodnik

Pred nakupom grelnega radiatorja morate poznati zahtevano toplotno moč te naprave. Pravzaprav se na podlagi teh podatkov izvede izbor števila odsekov. Preskakanje faze izračunavanja lahko na koncu povzroči kršitev mikroklime v prostoru, zato je koristno, da se seznanite z metodo izračuna.

O izračunu ogrevalnega sistema

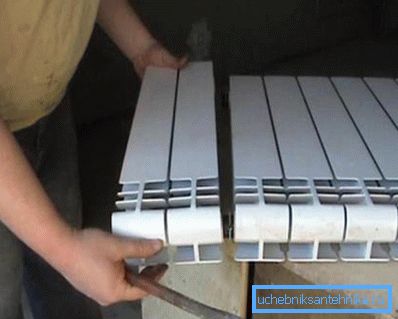

Na tej stopnji je treba zagotoviti, da grelna kapaciteta grelnega radiatorja zagotavlja stalno temperaturo v prostoru v najhladnejšem času ogrevalne sezone. Določitev moči grelnega radiatorja je potrebna za določitev potrebnega števila segmentov (glej tudi članek Kako povezati radiatorje v osrednjem ali avtonomnem sistemu).

Bodite pozorni! Če želite nemoteno prilagoditi delovanje grelne baterije, namestitev termostata ne bo odvečna.

Celoten postopek poteka v več fazah:

• Izračunajo se toplotne izgube skozi zapiralne strukture;
• v skladu s tehnično dokumentacijo najdemo prenos toplote enega segmenta izbranega radiatorja
• izračuna potrebno število segmentov akumulatorja.

Izračun toplotne izgube

To je prva stvar, s katero se je začelo, ko gre za določanje moči grelnega radiatorja.

Toplina se porabi:

• stene, zunaj in notranje (če je prostor omejen z neogrevano sobo);
• tla;
• strop;
• okna in vrata.

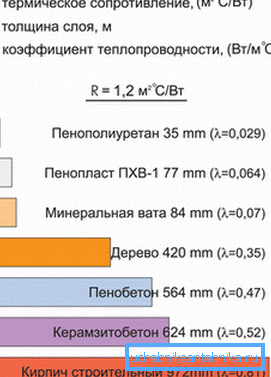

Izračun izgub se izvede ob upoštevanju vrste in debeline materiala, se uporablja formula

v tej formuli

• Q - izguba toplote;
• S - površina sobe, m²;
• ?t je razlika v temperaturi znotraj in zunaj prostora,? S;
• ? - referenčna vrednost - koeficient toplotne prevodnosti, W / m •? С;
• v - debelina ovojnice stavbe, m.

Z vidika toplotne izgube so zgornja nadstropja v neugodnem položaju, ker se nad njimi nahaja neogrevan podstrešek, zunanji veter pa je močnejši. Torej z njimi lahko nastane toplotna izguba povečamo za približno 10%.

Bodite pozorni! Pri izračunu ne smete pozabiti na prezračevanje, ker se zračna izmenjava v zimskem času ne ustavi. V ta namen je uveden množilni faktor 1.1 - 1.4. Večji pomen je namenjen intenzivnemu prezračevanju stanovanj.

Izračun radiatorja

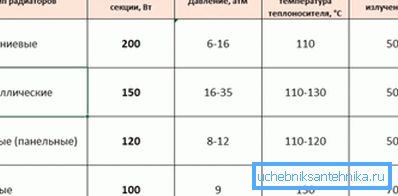

Če imate podatke o izgubi toplote, lahko nadaljujete z izbiro baterije. V tem primeru je treba upoštevati učinkovitost naprave, npr. Moč jeklenih radiatorjev za ogrevanje je slabša od bimetalnih koleščkov.

Potrebno število segmentov je opredeljeno kot razmerje toplotne izgube do prenosa toplote enega segmenta. Ampak odvod toplote - vrednost potnega lista, mora proizvajalec to navesti za vsak model radiatorja. Uporabljena formula je:

v tej formuli:

• n skupno število baterijskih odsekov, kos;
• Q - izguba toplote, W;
• N - moč enega odseka, W.

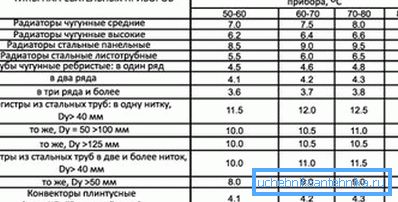

Treba je upoštevati, da so podatki o potnem listu o moči 1. segmenta podani za določeno temperaturno razliko (ponavadi 90/70). Ampak pogosto je temperatura hladila drugačna, v tem primeru pa prenos toplote grelne baterije variira. Na primer, moč litoželeznih radiatorjev, ko se razlika v temperaturi spremeni od 80-100 do 50-60 kapljic za približno 15-20%.

Za izračun moči segmenta s poljubno temperaturno glavo uporabite formulo

v tej formuli

• k - prenos toplote, vrednost potnega lista, W / m²• z;

• Območje A, m²;
• ?T-temperaturni tlak,? S. Izračunano po formuli

T_pod in t_arr - temperatura hladilne tekočine, na vhodu v akumulator in izven njega, z;

T_soba - sobna temperatura,? C.

Poenostavljena metoda

Če je delo v hiši opravljeno ročno, se namesto podrobnega izračuna pogosto pogosto približuje izboru. Treba je opozoriti, da se rezultat v tem primeru, čeprav ne natančno, prikaže za izbiro radiatorja.

Obračun lahko izračunamo na več načinov:

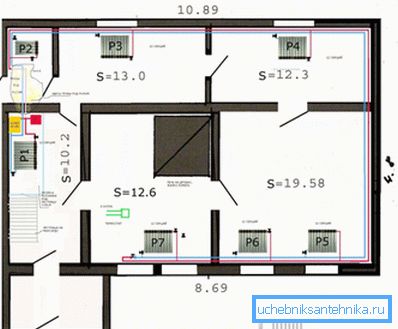

• s standardnimi parametri (višina stropa v prostoru do 3 m, temperatura hladilnega sredstva 85-90 ° C, 1 okno in 1 vrata v prostoru), se lahko uporabi odvisnost 100 W / 1 m² kvadrat. Za sobo, na primer, 20 m² potrebujete baterijo, ki lahko zagotovi toplotno moč 2 kW;

Bodite pozorni! Za vogalne sobe, kot tudi stanovanja v zgornjih nadstropjih, se uvaja množilni faktor 1,2. Cena baterij ni tako visoka, zato je bolje napačno.

• izračun se lahko izvede ob upoštevanju prostornine prostora. V tem primeru temelji na deležu, pri katerem se lahko toplotna moč 200 W segreva na 5 m.³ sobni prostor.

Bodite pozorni! Praksa kaže, da se rezultat v tem primeru izkaže za precenjen za približno 10%.

Rezultati obeh metod morajo biti približno enaki. Primerneje jih je primerjati s posebnim primerom. Predpostavimo, da morate vzeti radiator za sobo dimenzij 5x5x3 metrov, ima 1 steklo z dvojno zasteklitvijo, 1 notranja vrata, stanovanje se nahaja v spodnjem nadstropju.

Prva poenostavljena metoda izračuna vključuje naslednje zaporedje dejanj:

• določen s površino prostora, 5x5 = 25m²;
• ob upoštevanju deleža 100 W / 1 m², določi moč naprave, v našem primeru 2,5 kW;
• moč enega odseka določenega radiatorja je napisana iz značilnosti potnega lista. Na primer, izberite aluminij model A350, 1 segment lahko daje 138 vatov toplotne energije;
• šteje število segmentov, 2500/138 = 18,12? 19 kosov.

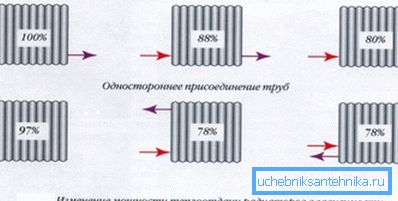

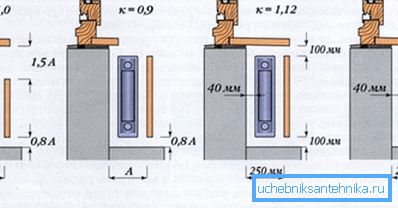

Bodite pozorni! Metoda povezovanja igra tudi veliko vlogo pri enakomernosti ogrevanja in s tem tudi prenosa toplote.

Pri delu z 2. metodo bo navodilo izgledalo takole:

• ob upoštevanju deleža 200 W / 5 m³ Ugotovite, koliko zraka segreva 1 del izbrane baterije. V našem primeru se bo en del segrelo 3,45 m³;
• določite prostornino prostora 5 • 5 • 3 = 75 m³;
• šteje število oddelkov 75 / 3.45? 22 oddelkov.

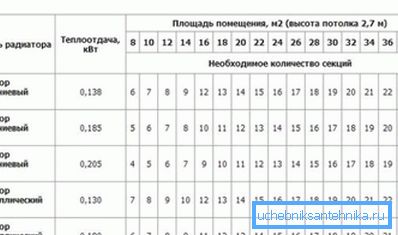

Napaka v izračunu z 2. poenostavljenimi metodami je bila 13,6%, kar ni tako slabo za približen izračun. Dobljeni rezultati so približno v skladu s priporočili proizvajalca (prikazani v tabeli).

Povzemanje

Da bi ohranili normalno notranjo mikroklimo, je treba doseči ravnotežje med vnosom toplote in izgubo toplote. Ta pogoj se lahko izpolni le s pravilnim izračunom ogrevalnega sistema na splošno in zlasti s grelnimi radiatorji. Metode izračunavanja, predlagane v članku, se lahko uporabijo pri izbiri števila odsekov ogrevalne baterije v stanovanju ali zasebni hiši (izvedite, kako popraviti grelni radiator z improviziranimi sredstvi).

Videoposnetek je kratko navodilo za izračun grelne baterije.
