Kako izbrati črpalko za ogrevalni sistem: poenostavljena
Izbira črpalke za ogrevalni sistem je pomembna faza načrtovanja, zato je treba najti enoto, ki je najbolj primerna za lastnosti. Govorili bomo o glavnih merilih in metodah takega izbora ter analizirali, kako izbrati črpalko za ogrevanje.
Izračun parametrov

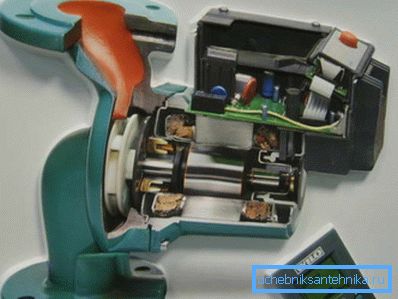

Ključne značilnosti

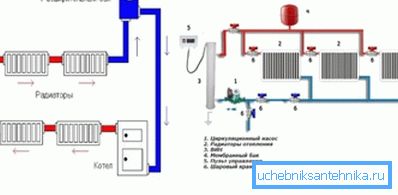

Sistemi ogrevanja so različni, glavna razlika pa je način premika hladila iz kotla na radiatorje.
Obstajata dva glavna načina:
- Naravna cirkulacija. Nastane zaradi teže zaradi razlik v gostoti vroče in hladne vode. Ker je učinkovitost ogrevanja odvisna od toka vroče vode, je hitrost naravnega cirkulacije v ogrevalnem sistemu hiše pogosto nezadostna;

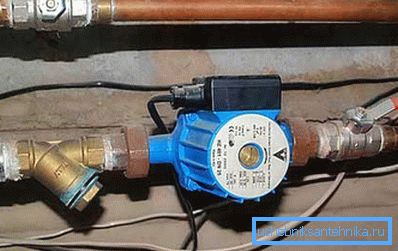

- Prisilna cirkulacija. Izvaja se z montažo posebne enote v cevovod, ki črpalko hladi z zahtevano hitrostjo in tlakom. Večina sodobnih sistemov ogrevanja temelji na načelu prisilnega kroženja.
Bodite pozorni! Ne mešajte centraliziranega sistema pretoka z naravno cirkulacijo: hladilno sredstvo v mestnih stanovanjih je pod velikim pritiskom, ki ga injiciramo s posebno opremo.

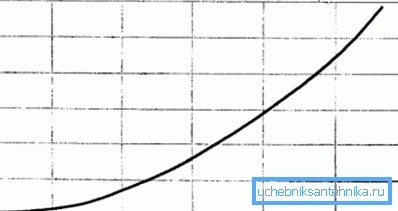

Da bi shema normalno delovala, je v navodilu potrebno izračunati vse njegove parametre, na podlagi katerih bodo izbrani deli cevovoda, moč radiatorja, prostornina kotla in moč kurilne črpalke. Eden od teh parametrov je hidravlična karakteristika:
Na grafu vidimo, da je odpornost neposredno odvisna od pretoka hladilne tekočine, to pomeni, da se hitreje premika voda po konturi, več odpornosti, ki jo doživi. Torej se tlak dvigne.

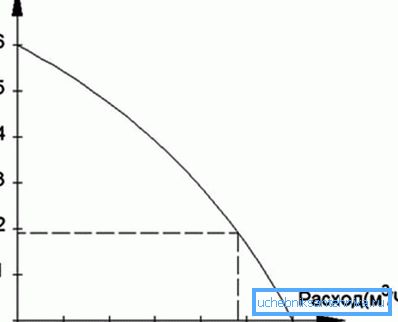

Zdaj upoštevajte tlačne lastnosti cirkulacijske naprave:
V tem grafu vidimo odvisnost izgube tlaka od hitrosti pretoka črpalke. Tukaj vidimo obratno razmerje, to je, ko je motor ugasnjen, so izgube največje in ko se njegova moč poveča, se izgube zmanjšajo.

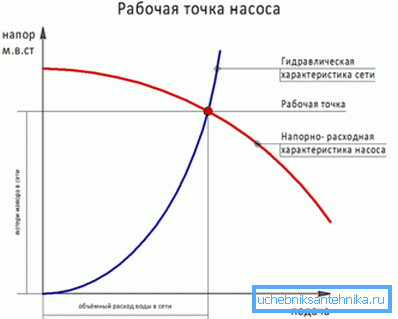

Če združimo ta dva grafika, dobimo naslednjo sliko:
Bodite pozorni! Delovna točka nam omogoča, da ugotovimo, kakšen bo odpor v ceveh pri največjem pretoku hladila. To pomeni, da mora biti naša naprava dovolj zmogljiva, da zagotovi potreben pretok, hkrati pa mora biti njegova zmogljivost zadostna za zadostitev ustreznemu hidravličnemu uporu.
Izračun zmogljivosti
Ker bo težko graditi graf hidravličnih značilnosti ogrevalnega kroga z lastnimi rokami, bomo izračun uporabljali po poenostavljeni shemi. Zato moramo določiti največji pretok (zmogljivost) in hidravlično odpornost. Začnimo z uspešnostjo.
Toplotna energija, ki jo porabi ogrevalni krog, se izraža z naslednjo odvisnostjo:
Formula uporablja naslednje vrednosti:
- W je toplotna energija, potrebna za ogrevanje naših prostorov v vatih (toplotna moč vezja);
- C je toplotna zmogljivost hladilnega sredstva, W / liter * ° C;
- Q - pretok hladilne tekočine, m3 / uro;
- t1 in t2 sta temperatura dobavljene in umaknjene hladilne tekočine.
Izbira črpalke za ogrevanje je izvedena. Učinkovitost naprave mora ustrezati največjemu pretoku hladila, tako da spremenimo našo formulo za iskanje toka:
Q = W / C * (t1 - t2)

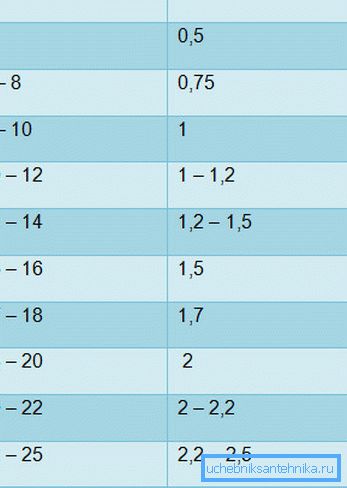

Količino energije W lahko najdete z uporabo tabele:
Predpostavlja se, da je toplotna zmogljivost vode 1,163 W / liter * ° C, razlika v temperaturi med dovodom in povratnim tokom je 20 ° C (po SNiP). Od tu dobimo:
Q = W / 1,163 * 20 = 0,043 * W
Bodite pozorni! To pomeni, da če moramo določiti pretok hladilne tekočine za sobo z ogrevno toploto 10 kW, se moramo pomnožiti z 10.000 za 0,043, dobimo pa 430 litrov na uro.

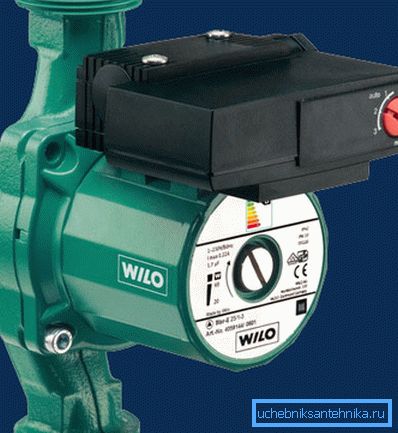

Izračun hidravličnega upora
Strokovno in natančno izračunavanje hidravlične odpornosti ogrevalnega kroga je zelo težka naloga, ki zahteva posebno znanje in spretnosti. Uporabili bomo poenostavljeno metodo, v skladu s katero je tlak obtočne črpalke enak:
H = N * k, kjer:
- H je višina vodnega stolpca v metrih;
- N - število nadstropij v stavbi, vključno s kleti;

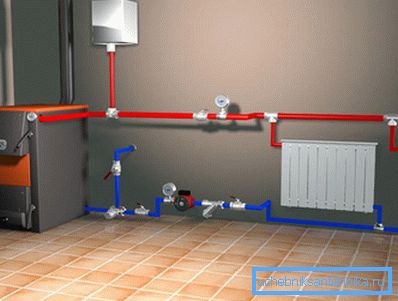

- k je koeficient, ki je enak povprečni hidravlični izgubi v eni nadstropji stavbe ali zgradbe. SNiP vzame ta koeficient enako 0,7 - 1,1 m za dvo-cevne sheme in 1,16 - 1,85 m za sisteme nabave zbirnih žarkov.
Bodite pozorni! Tako se izkaže, da če imamo dvonadstropno hišo s kletjo, opremljeno z dvocevnim ogrevalnim sistemom, mora motor zagotoviti tlak, enak 3 * 1,1 = 3,3 metra.
Izbira črpalke
Torej, imamo dve količini - odpornost in učinkovitost. Vrnite se na naš razpored s tlačno glavo in karakteristiko računa.

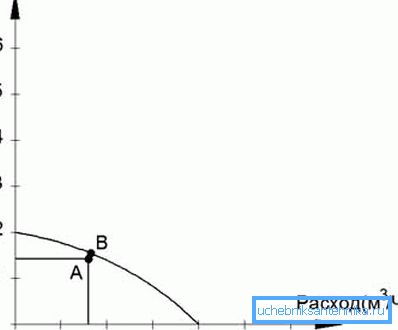

Odloži vrednost upora na osi Y in vrednost pretoka - na os X. Potem izberite enoto, graf odvisnosti od tlaka, ki je blizu te točke:
Bodite pozorni! Grafikon praviloma prikazuje tri vrstice za različne načine delovanja motorja. Najbolje je, da jo vodi druga hitrost, delovna točka pa naj bo v srednji tretjini diagrama, saj ustreza največji učinkovitosti.

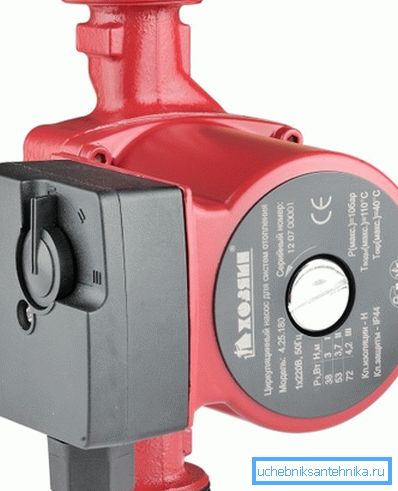

Seveda je treba izbrati napravo, ki je zasnovana za visoke temperature okolja (95-110 ° C), in tudi poznati premer cevi, v katero bo vgrajena naprava. Cena naprave bo odvisna od proizvajalca in kakovosti.
Zaključek
Pravilna izbira obtočne črpalke za ogrevalni krog je narejena na podlagi izračunov. Če se vam predstavljeni material zdi preveč zapleten, si oglejte videoposnetek v članku.
