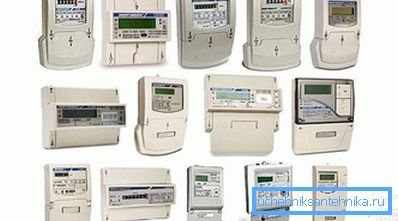

Kako izbrati električni števec

Na žalost alternativni viri energije niso prejeli takšne distribucije, kot bi želeli. To je posledica visoke cene posameznih modulov in zadostnih stroškov vzdrževanja. Iz tega razloga prebivalstvo porabi energijo iz centralnega omrežja, računovodstvo pa poteka z uporabo števcev električne energije. V zvezi s tem je treba vedeti, kako izbrati električni števec.

Določite potrebne parametre

Preden nadaljujete z izbiro ene od obstoječih možnosti za električni števec za stanovanje ali hišo, morate poznati parametre omrežja, ki je vključen v projekt ali je bil že izveden v stanovanjskem območju. Oglejte si, katera naprava je nameščena. Če to ni mogoče, si oglejte dokumentacijo ali kontaktirajte ustrezno strukturo.

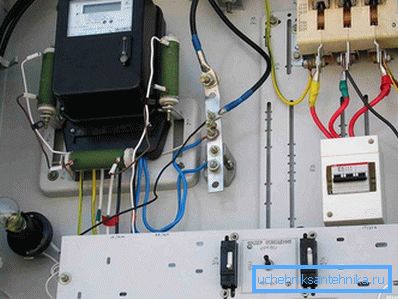

Določite pogoje delovanja

Če želite odločiti o izbiri električnega števca, morate odgovoriti na naslednja vprašanja:

  • Kje se bo merilna naprava vgradila v zaprtih prostorih ali na prostem?
  • Kakšna je približna največja obremenitev?
  • Ali nameravate povezati potrošnike z visoko porabo v prihodnosti?
  • Kakšna trenutna moč je potrebna za udobno hkratno delovanje večine naprav?
  • Koliko faz se bo izpustilo?
  • Kateri razred natančnosti je v določenih okoliščinah bolj primeren?
  • Ali načrtujete razčlenitev porabe po tarifah?
  • Kakšni so temperaturni pogoji delovanja?
  • Ali bodo imeli enofazni porabniki ali samo trofazni porabniki?
  • Ali v napravi obstajajo dodatne funkcije?

Nekateri predmeti so lahko takoj označeni. Drugi bodo morali razmisliti o dodatnih informacijah, ki bodo navedene spodaj.

Kaj izbrati

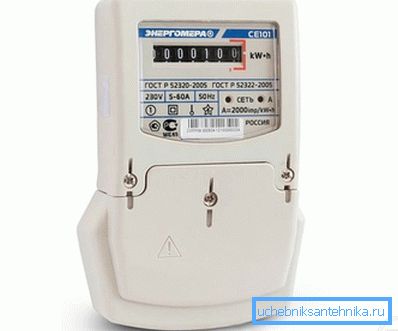

Enotna tarifa ene tarife

Vse naprave za merjenje električne energije so razdeljene v dve veliki skupini:

  • Enosmerna faza. Predvideni projekti za zasebno hišo ali stanovanje. Zahvaljujoč njih je možno neprekinjeno delovanje običajnih gospodinjskih aparatov. Trifazni motorji se nato začnejo s kondenzatorjem.
  • Tri faze. Prav tako je mogoče namestiti v nekaterih stanovanjskih apartmajih in hišah. Ponavadi je za to predložena dodatna vloga z utemeljitvijo potrebe po dodatni fazi. Nenadomestljiv je, ko se ogrevanje celotnega prostora izvaja na račun električnega kotla. Večina jih je prisotna v različnih proizvodnih obratih. Po drugi strani ima ta možnost dve podvrsti: trižilni in štirinožni. Prvi se uporabljajo, ko se načrtujejo samo trofazni porabniki. Slednji imajo ničlo, kar pomeni, da z ustreznim ožičenjem in povezavo enostavno uporabite običajne 220 V enote.

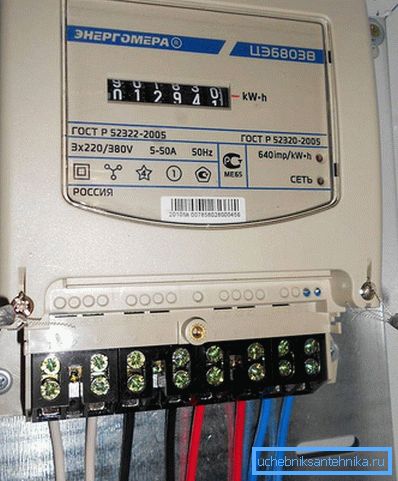

Tri faze

Odvisno od načina priključitve na osrednje omrežje se razlikujejo ti trifazni števci:

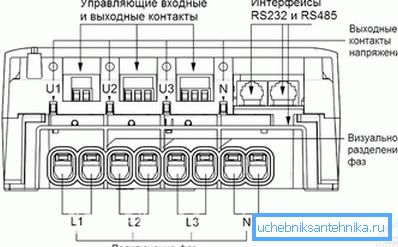

  • Trifazni ravni merilnik
    Neposredni tok. Na poti do naprave niso nameščeni dodatni moduli. Žice se preprosto vstavijo v sponke glede na oznako in načrtovano ožičenje. Izdelki te vrste se uporabljajo v primeru skupne obremenitve, ki ne presega 50 kW, tok pa je 100 A. Če je prisotnost trofaznih porabnikov minimalna ali pa se redko vklapljajo, je pomembno, da se nadzoruje fazno neravnovesje. Če številka presega 20%, lahko to povzroči okvaro enega od vodnikov. Posledica je lahko okvara ali nezmožnost zagona trifaznih enot.

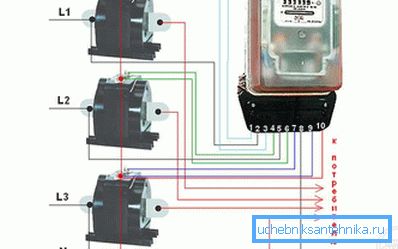

  • Polovično. Zagotavljajo se v primerih, ko je izračunana spremenljiva obremenitev v mejah nad 60 kW. Glavna linija se napaja prek naprave s posebnimi tokovnimi transformatorji. Pri pretvorbi obstaja določena izguba, zato je treba pri plačilu računu pomnožiti podatke s faktorjem, ki je naveden na pretvornikih. Obstajajo 4 različni vhodni sistemi: deset-žični, tokovni transformator v zvezdo, skozi preskusni terminalski blok, s kombiniranimi tokovnimi in napetostnimi krogotoki.
  • Posredni. Najpogosteje se uporablja v industrijske namene. Tako kot prejšnji pogled, so povezani prek napetostnih transformatorjev, vendar velika napetost - 6-10 kV, kot tudi tokovni transformatorji. V tem primeru se največja dovoljena obremenitev znatno poveča. To pomeni, da bo zagon motorjev različnih strojev potekal brez veliko težav. Imajo dve podvrsti. Prva je za transformatorje s posebno vrednostjo faktorja pretvorbe. Drugi je univerzalen in podpira različne kazalnike.

Trifazni priključek

Obstajajo rešitve, ki imajo ožji poudarek in se uporabljajo v nekaterih regijah, krajih ali glede na predhodno dogovorjene pogoje. Na primer, med njimi so:

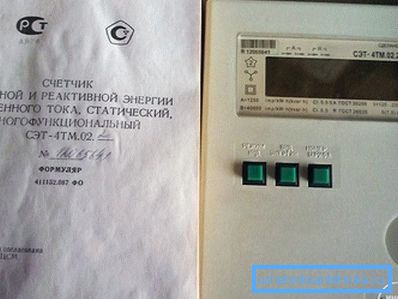

  • Aktivni in reaktivni merilnik energije
    Izdelki, ki merijo aktivno in reaktivno energijo. Energija, ki jo potrošnik prejme in je bila v celoti preoblikovana in porabljena, velja za aktivnega. Na primer, to velja za žarnice z žarilno nitko, električni grelniki, kamini, likalniki itd. V tem primeru z močjo 2 kW se šteje, da je naprava porabila 2 kW v določenem časovnem obdobju. Položaj je popolnoma drugačen od enot, v katerih so vgrajeni transformatorji, kondenzatorji in drugi sestavni deli. Bistvo njihovega dela je v tem, da je energija, ki jo dobimo, delno shranjena in se šele nato pretvori v koristno delo. Na primer, za zagon motorja je potrebno shraniti impulz v kondenzatorju, ki ga nato prenese na navitja. To velja tudi za običajna gospodinjska električna orodja. Na vajah se lahko navede moč 1000 W, dejansko pa porabi 1700 W. Da bi določili natančno sliko, je navadno prikazan koeficient ?, v katerega je treba razdeliti določeno moč. Lahko je v razponu od 0,5 do 0,9. Višja je, manj je izguba reaktivne energije. Številčniki, ki upoštevajo dve vrsti porabe, so najpogosteje nameščeni v industrijskih objektih, kjer je veliko število visoko zmogljivih naprav. V tem primeru prejme ekstrakt z dvema številkama. V določenih primerih je mogoče nadomestiti izgube s posebnim modulom. Pri povprečni osebi poraba reaktivne energije ni upoštevana.
  • S predplačniškimi cenami. Bistvo je, da je na voljo dostava takšne količine medija, ki je bila plačana. Da bi se podatki prenesli na napravo, se uporabljajo plastične kartice ali iButton keychains. V tem primeru lahko plačate brez čakanja v vrstici ali čakanja. Pomanjkljivost te rešitve je onemogočiti celo eno plačilo v primeru zamude.
  • Z največjo dovoljeno obremenitvijo. V tem primeru je v sami napravi izvedeno krmilno vezje za vklop moči ali je vgrajen omejevalnik. V prvi varianti, ko je deklarirana vrednost presežena, se na odklopno napravo, ki potuje, pošlje signal. V drugem - samo napajalna naprava povzroči zlom verige. Vgradnja takšnih izdelkov postaja vedno bolj potrebna pri razvoju posameznega načrta. To je posledica želje po racionalizaciji in bolj enotni porabi na enem področju. V nekaterih primerih to lahko povzroči težave, na primer, če želite, poleg plina, ogrevati sobo z električnimi napravami. Ker taka obremenitev ni bila predvidena, bo prišlo do trajnega zaustavitve. Preden namestite takšno enoto, se je potrebno strinjati z vsemi niansami največje razpoložljive moči.

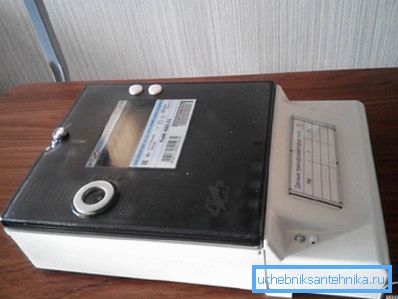

  • Z daljinskim prenosom podatkov
    Brezžični prenos podatkov ali telemetrija. V tem primeru naprava lahko vsebuje brezžični modul GSM ali posebna vrata za branje. V prvem primeru se pričevanje pošlje tudi storitvi, tudi brez uporabe krmilnika. V drugem primeru ni treba pisati ničesar, dovolj je, da podatke preberete s posebno napravo. Za končnega uporabnika to skorajda ne pomeni nobene razlike, razen če nekdo želi prevarati števec in kršilni signal se lahko takoj prenese.
  • Enofazni multitarif
    Enotna tarifa in več tarif. Prvi se uporabljajo v vsakem stanovanju. Toda slednja je zelo donosna rešitev za tiste, ki lahko prenesejo glavno obdobje močnih naprav v nočni čas. Bistvo ideje je naslednje: od 7. do 23. ure, računovodstvo temelji na eni ceni in že od 23 naprej na drugem. Včasih razlika doseže 2 ali večkrat. V nekaterih državah, da bi spodbudili prebivalce k namestitvi takšnih naprav, se električna energija ponoči sprosti brezplačno.
  • Z zmožnostjo prodaje električne energije. V nekem smislu je novost, vendar se aktivno uporablja v kmetijah, kjer obstaja sistem za pretvorbo sončne energije ali toplote v električno energijo. Kadar je aktivna poraba električne energije na pragu, manjkajoči del kupi od dobavitelja. Toda, če je proizvedeno preveč, potem je dano omrežju in to se prikaže na pričanju. V idealnih pogojih lahko greste na nič ali celo plus.

S predplačniškimi cenami

Določene oznake se navadno uporabljajo za merilnike. Da bi lažje razumeli, podajamo opis osnovnih vrednosti. Na primer črka P pomeni, da gre za napravo za reaktivno energijo, L - aktivna, O - enofazna, Y - univerzalna. Slike 3, 4 - število žic v povezavi. Dodatni bonusi v napravi so lahko osvetlitev zaslona, ​​ki omogoča branje v temnih prostorih. V drugih je vgrajena majhna baterija, ki omogoča prikazovanje vrednosti tudi brez električne energije.

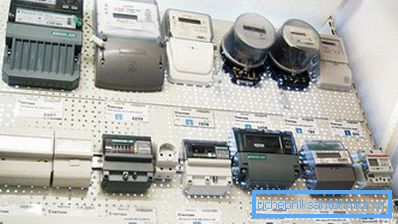

Območje števcev

Načelo delovanja

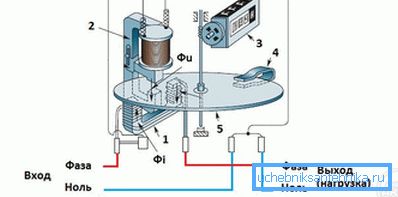

Do določene točke so bile najpogostejše elektromehanske ali indukcijske naprave. To so enote, v katerih je vrtljiva plošča. Načelo njegovega dela temelji na obnašanju telesa v indukcijskem polju. Slednje nastanejo zaradi prisotnosti dveh tuljav. Ena izmed njih je vzporedno priključena - napetost tuljave, druga pa v seriji - tokovna tuljava. Med njimi začnejo pretakati magnetne motnje, ki prehajajo skozi disk in povzročijo, da se vrtijo. On pa postavlja gibljive cilindre s številkami, ki predstavljajo končno vrednost porabe. Večja je obremenitev, tem močnejši učinek motenj, hitreje se vrti plošča. Da bi na ta način prišlo do vseh procesov, je potreben fazni premik 90 °.

Shema obratovanja števca obratovanja

Prednosti takšnih naprav so:

  • Visoka zanesljivost. Tudi v primeru kratkih stikov lahko nadaljujejo delo po odpravi vseh posledic.
  • Dolga življenjska doba. Odštevanje se začne s 15 leti in več. Nekatere enote niso bile nadomeščene 30 let ali več.
  • Ni potrebe po dodatni konfiguraciji. Vse, kar je potrebno, je pravilno napeljati.
  • Cena kategorije je nižja v primerjavi z elektronskimi.
  • Prilagodljivost omrežjem nizke kakovosti.

Slabosti so:

  • Zmanjšana natančnost z zmanjšano porabo. To je posledica zmanjšanja elektromagnetnega polja.
  • Točnost majhnega razreda. Ne presega vrednosti 2 enot.
  • Neuspešno sledenje z ostro spremembo obremenitvenih tokov.
  • Enostavnost izvajanja sheme za odvijanje električne energije ali zaustavitev diska.
  • Visoka stopnja domače porabe. Torej sam meter lahko delno vpliva na znesek v potrdilu o električni energiji.
  • Potreba po uporabi dveh različnih naprav za izračun aktivne in reaktivne električne energije.
  • Relativno velika velikost.

Načelo delovanja elektronskega števca ostane enako, vendar so se komponente nekoliko spremenile. Namesto navitij se uporabljajo dva senzorja: napetost in tok. Ko prejmejo signal, ga pošljejo v pretvornik. Njegova naloga je spremeniti signal v digitalni in ga poslati mikroprocesorju. Po analizi se podatki prikažejo na vgrajenem zaslonu ali drugi napravi.

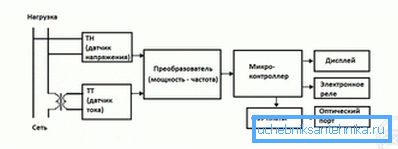

Shema elektronskega merilnika

Prednosti te rešitve so:

  • Kompaktne mere v primerjavi z indukcijskimi napravami.
  • Pomanjkanje mehanskih delov, ki so najbolj izpostavljeni obrabi.
  • Točnost visokega razreda.
  • Sposobnost uporabe enega samega izdelka za štetje energije v različnih smereh.
  • Najmanjša napaka.
  • Sposobnost oddaljenega pošiljanja branja.
  • Prednost izračunavanja izgub na določenem območju.

Obstajajo nekatere pomanjkljivosti:

  • Nestabilnost močnih kapljic v omrežju in učinki strele.
  • Visoka cena. Še posebej, ko gre za multitarifne naprave.
  • Težava pri opravljanju popravil.
  • Občutljivost na nenadne spremembe temperature.
  • Kompleksnost določanja elementa v čipu, ki ni uspelo.

Na nekaterih mestih bodo pooblaščene organizacije nadomestile instrumente. To se lahko zgodi na račun potrošnika in brezplačno. Pomembno je pojasniti ta odtenek pred namestitvijo.

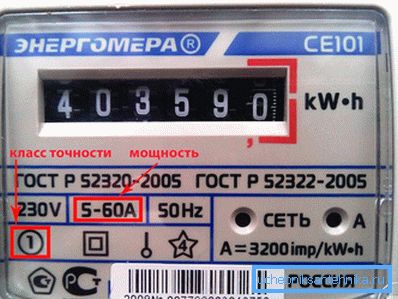

Razred točnosti

Razred točnosti

Razred točnosti označuje natančnost naprave. Večja je številka, večja je napaka. Ponavadi gre za potrošnika. Zato v primeru svobode izbire poskušajo ostati na bolj ugodni rešitvi. V Rusiji in nekaterih drugih državah se razlikujejo naslednje količine:

  • 5,0;
  • 2,0;
  • 1,0;
  • 0,5;
  • 0,2.

Pogosto lahko manjka decimalni del. Tudi v nekaterih primerih se doda črka S, ki signalizira, iz katerega materiala so izdelani navoji. Največje odstopanje je ponavadi v indukcijskih enotah, zato se prebivalci hiš ne želijo zamenjati s sodobnimi elektronskimi.

Nekdo še vedno poskuša preusmeriti merilno napravo, ga ustaviti ali si prizadevati, da se odčita odčitka. Toda najpogosteje taki triki ne gredo brez posledic. Vedno je enostavno slediti zaprtim stikom. To grozi s precejšnjo globo.

Vrste namestitve

V manj primerih je namestitev števca dovoljena znotraj stanovanja ali hiše. Pogosteje jih prevažajo na pristanek ali na sprednjo steno hiše. To se naredi, da bi zapletla naloga uporabnika, da naredi kakršne koli spremembe. Obstajata dva načina namestitve:

  • na DIN tračnici;
  • na posebnem stojalu.

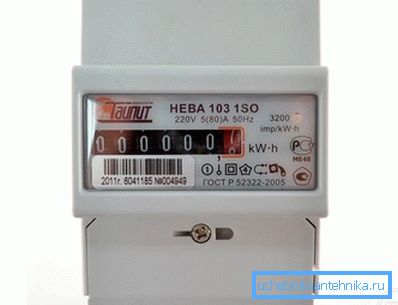

Z daljinskim upravljalnikom

V prvem primeru je prednost kombinacija enote same in stikalne plošče. Na hrbtni strani je poseben utor, ki se popolnoma ujema z velikostjo kovinske plošče. Druga možnost je bila in se še vedno uporablja v zasebnih hišah in apartmajih. Hkrati je na plošči nameščeno tudi avtomatsko stikalo ali vtiči za zaščito pred preobremenitvami in kratkimi stiki.

Da bi preprečili težave pri vdoru vlage, ko so nameščeni na cesti, se uporablja posebna zaprta škatla. Običajno je iz plastike, ki je odporna proti UV-svetlobi. Pomembno je, da je okno za ogled prekrito s steklom in ne s polimernim obližem. V drugem primeru postane motno s časom in ga je treba izločiti, da bi se lahko odčitali. Luknje za vozičke je treba zapreti tudi s posebnimi gumijastimi vložki. Dimenzije in parametri škatle za enofazne in trifazne raztopine so drugačni.

Pazite, da je pečat nameščen na svojem mestu. Če je poškodovan ali moten, morate takoj obvestiti upravljavca. Ne da bi to počeli pravočasno, se bo težko znebiti majhne kazni.

Izračun skupne moči in tokovne moči

Izbira števca električne energije

Izvajanje takšnih izračunov je koristno ne le za pravilen izbor števca, temveč tudi za nakup žic s potrebnim prečnim prerezom, kar bo preprečilo poškodbe celotnega sistema. Če želite to uresničiti, morate storiti:

  • Vzemi čist list papirja.
  • V njem navede vse naprave, ki bodo napajane iz omrežja.
  • Poleg vsakega od njih je potrebno ponovno uporabiti svojo porabo energije.
  • Na koncu se vrednosti povzamejo in se prikaže skupno.

Vendar je treba spomniti, da ne bodo vsi delali istočasno. Zato morate razpakirati, kaj bo najpogosteje vključeno. Če povzamemo njihovo porabo, bo mogoče ugotoviti, ali je dovolj avtomatsko s priporočeno vrednostjo toka. Če se ugotovi, da to ni tako, se ustrezna vloga predloži z zahtevo za zvišanje praga.

Obstaja mnenje, da je treba napravo kupiti z največjo "svežino". Del tega nasveta je upravičen. Vendar je treba spomniti, da glavna ni datum izdaje, temveč datum zadnje kalibracije. Za njegovo označitev se ustrezna oznaka naredi v potnem listu, pa tudi na pečat.

Po branju članka se lahko vrnete na vprašanja, ki so na začetku in izpolnite manjkajoče presledke. Glede na vse nasvete lahko izberete točno tisto, kar vam ustreza osebno.

Video

V tem kratkem videu bo strokovnjak delil svoje mnenje o izbiri števca:
