Kako izbrati grelne radiatorje po površini: računanje

Izbira radiatorjev za ogrevanje po površini je običajna metoda za izračun grelnih naprav. Kljub pomanjkljivosti metode omogoča zanesljivo določanje potrebne toplotne moči baterij. Želimo ugotoviti, kako izbrati pravi radiator po območju ogrevanega prostora.

Izračun parametrov akumulatorja

Kaj je odvisno od izgube toplote?

V regijah z izrazito spremembo letnih časov se tradicionalni indikator udobnosti in udobja stanovanj šteje za njeno zaščito pred mrazom. Zato je vprašanje visokokakovostnega in učinkovitega segrevanja prostorov precej akutno, še posebej v zadnjem času.

Dejstvo je, da je večina naših rojakov navajena na dejstvo, da intenzivnost ogrevanja ne sme biti manjša od določene vrednosti, v primeru presežne toplote pa lahko vedno odprete okno in prezračite sobo.

Danes je tak pristop nesprejemljiv, saj se stari sistem preoblikuje v smer stroge količine porabljene energije, nihče pa ne želi plačati za zvišanje temperature na ulici. Zato potrošnik želi natančno vedeti, kako izračunati grelne radiatorje na območju stanovanja ali hiše.

Pri izračunu zahtevane intenzivnosti delovanja konvektorjev je treba določiti vrednost energije, ki jo je treba prenesti v prostor, da bi nadomestili toplotne izgube, ki se pojavljajo skozi ovoj stavbe:

• okna,
• vrata,
• stene,
• strop,
• tla

Očitno bo rezultat odvisen od takih dejavnikov:

• Število in velikost oken;
• Kakovost stekla in število kamer v njih;
• Število in velikost vrat;
• Temperaturni režim tla nad stropom;
• Temperaturne razmere v prostoru pod tlemi;
• Stopnja stenske izolacije (stena z dvema opeka in plast pene 10 cm se šteje kot zmerna izolacija);
• Usmeritev zunanjih sten k kardinalnim točkam;
• Vetrna obremenitev na stene in streho;
• Temperatura in podnebje v regiji;
• Število zidov, ki mejijo na ulico;
• Stopnja izolacije stropa, če je nad njim neogrevan podstrešek;
• Stopnja izolacije tal, če se nahaja pod kleti ali tlemi;
• Višina stropa in velikost sobe (prostornina prostora);
• Toplotne izgube skozi prezračevalni sistem.

Natančneje, podroben in natančen izračun je zelo težka naloga, ki zahteva veliko raziskav in upošteva veliko število dejavnikov. Zato je za določitev parametrov grelnih naprav običajno uporabiti poenostavljene oblike izračunov, med katerimi so priljubljeni izračuni glede na površino, prostornino in natančnejše formule s koeficienti.

Bodite pozorni! Preveč faktorjev, ki vplivajo na izgubo toplote prostorov, otežujejo natančen izračun potrebne toplotne moči, zato je običajno uporabiti poenostavljene formule.

Izračun površine

Za ponazoritev zgoraj, naredimo praktičen izračun. Če želite to narediti, preuči, kako izračunati aluminijaste radiatorje za območje stanovanja.

Po normah SNiP je za ogrevanje kvadratnega metra prostora s stropno višino 2,4 - 2,8 metrov potrebno 100 W toplotne energije.

Sedaj lahko določimo približno vrednost toplote, potrebno za ogrevanje celotne sobe:

1. Določite parametre prostora, pomnožite svojo dolžino s širino. Vzemite na primer standardno sobo 3x4 m in dobite 12 m?;
2. Pomnožite vrednost, dobljeno s normativno zahtevano toploto za ogrevanje enega kvadratnega metra prostora - 12x100 = 1200 W.

Bodite pozorni! Določili smo skupno moč, potrebno za ogrevanje naše sobe. To so zelo približni podatki, vendar so sprejemljivi za predhodni izračun.

Nato določimo parametre grelca. Ne bomo ugotovili, katero področje segreva en del aluminijastega hladilnika, temveč preprosto delite skupno vrednost toplote s prenosom toplote iz enega odseka, ki je naveden v potnem listu naprave.

Začnimo torej:

1. Prebrali smo potrdilo o registraciji radiatorja in ugotovili, da je izhodna moč enega dela 187 W;
2. Podatek, ki smo ga prej našli v potnem listu - 1200/187 = 6.417;
3. Rezultate usmerimo v smeri večjega števila in dobimo zahtevano število odsekov - 7.

Bodite pozorni! Treba je opozoriti, da so podatki o potnem listu prikazani v idealnih pogojih, ko je hladilna tekočina dobavljena z običajno temperaturo in tlakom. Za dejanske razmere je priporočljivo popraviti 15-20%.

Natančnejše metode

Navedena metoda je zelo netočna in ima veliko predpostavk:

• višina stropa v razdalji 2,8 metra;
• ena zunanja stena;
• eno standardno okno itd.

Vendar pa vse te sobe ne ustrezajo tem parametrom, zlasti pri vprašanju višine stropov.

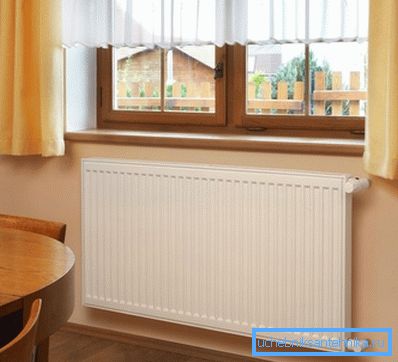

Za stanovanja z visokimi stropi lahko uporabite izračun prostornine. Tu bomo začeli z drugega standarda SNiP, po katerem za ogrevanje 1 m? sobe zahtevajo 41 vata toplote (34 vata za stene z izolacijo in okna z dvojno zastekljena okna).

Bodite naši standardni sobi velikosti 12 m? in si predstavljamo, da je višina stropa 320 cm. Določite prostornino prostora - 3,2x12 = 38,4 m?.

Sedaj določimo zahtevano skupno toploto - 38,4h41 = 1574,4 W. Povečanje višine zgornje meje je povzročilo povečanje zahtevane energije za več kot 20%.

Nato ukrepamo v skladu z običajno shemo - celotno vrednost delimo s prenosom toplote enega odsekov: 1574.4 / 187 = 8.42. Zaokrožite in dobite potrebno število razdelkov - 9.

Bodite pozorni! V tem primeru smo se lahko prepričali, da imajo stanovanja z različnimi višinami stropa različno število grelnih odsekov.

Kot lahko vidimo, tudi volumenski izračun ne upošteva številnih dejavnikov, kot so velikost oken, lastnosti sten, podnebje območja.

Zato je za natančnejši izračun treba upoštevati te dejavnike. V tem primeru uporabimo korekcijske faktorje, nato pa bo formula za skupno vrednost videti takole:

Q = 100 W / m? * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, kjer:

• Q je celotna toplota, potrebna za ogrevanje prostora;
• P je površina prostora;
• k1 - k7 - korekcijski faktorji.

Za določitev vrednosti koeficientov uporabite tabelo:

Bodite pozorni! Po natančnem določanju skupne vrednosti jo je treba ponovno razdeliti v prenos toplote enega odseka in nato pridobiti potrebno število odsekov tega radiatorja.

Zaključek

Cena nosilcev energije nenehno narašča, zato natančen izračun intenzivnosti ogrevanja ne določa le udobja, ampak tudi stroške ogrevanja. Videoposnetek v tem članku in naša navodila vam bodo pomagali, da ne boste zamenjali pri izračunu zahtevanih vrednosti.
