Kako izbrati plinski kotel za ogrevanje: se seznanite s

Ta članek govori o tem, kako izbrati plinski ogrevalni kotel. Ugotovili bomo, kako izračunamo toplotno kapaciteto izdelka, in se seznanili s klasifikacijo sodobne opreme za plinsko ogrevanje. Naše gradivo ne vsebuje končnih priporočil: namen pisanja je pomagati bralcu krmariti po različnih ponudbah na trgu.

Toplotna moč

Glavni parameter vsake ogrevalne opreme je njegova toplotna moč. Kako izračunati potrebo po hiši z znanimi parametri?

Najbolj univerzalna formula, ki upošteva koeficient izolacije stavbe. Omogoča oceniti potrebo po toploti v stavbah z ne-normalizirano toplotno odpornostjo zaprtih struktur (z drugimi besedami, zelo dobro ali zelo slabo izolirana).

Ima obliko Q = V * Dt * K / 860.

Kaj je za spremenljivko?

• Q - toplotna moč. Formula vam omogoča, da izračunano vrednost dobite v kilovatih.
• V je skupni volumen prostora v kubičnih metrih.
• Dt je izračunana največja temperaturna razlika med prostorom in cesto.
• K - koeficient izolacije.

Dva parametra potrebujejo pripombe.

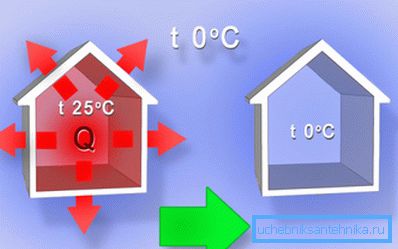

Dt se običajno izračuna kot razlika med temperaturo stanovanja (+ 18-22 C), ki jo priporoča SNiP, in povprečno temperaturo najhladnejšega petdnevnega tedna v zadnjih nekaj letih.

Opomba: če hiša načrtuje podporo, recimo, +25 ali +30, se parameter ustrezno prilagodi.

Koeficient izolacije je vzet iz spodnje tabele.

Na primer, izračunamo potrebo po toploti v hiši, ki meri 10 * 10 * 3 metra, ki se nahaja v mestu Shimanovsk, regija Amur, pod pogojem, da se temperatura vzdržuje pri +25 ° C.

Stene hiše z debelino ene in polovice opeke so izolirane s 150 milimetrov pene; okna - z dvojnimi zasteklitvijo oken.

1. Prostornina stavbe je 10 * 10 * 3 = 300 m3.
2. Podatke o značilnih zimskih temperaturah v katerem koli mestu je enostavno najti v znani internetni enciklopediji. Povprečni najnižji najhladnejši mesec je -32,5 ° C. DT = 25 - -32,5 = 57,5 ​​stopinj.
3. Kakovost izolacije hiše je čim bližje največji možni vrednosti, tako da se lahko koeficient izolacije varno sprejme v višini 0,7.
4. Izračun, tako, bo videti kot 300 * 57,5 ​​* 0,7 / 860 = 14 KW.

Nuance: pri izbiri določenega modela je toplotna moč vedno zaokrožena. Vsi sodobni plinski kotli so opremljeni s termostati, tako da presežne zmogljivosti pomenijo le malo daljše počitnice v delovanju; Medtem, na vrhuncu hladnega vremena, lahko dodatnih 1-2 kilovatov postane bolj odveč odveč.

Kako izbira plinskega kotla za ogrevanje - smo ugotovili. Katere druge možnosti naj upoštevam?

Način namestitve

V zunanji različici pogosteje najdete naprave z močjo (od 50 KW do 2 - 5 MW). Vendar pa obstajajo izjeme: v ponudbi številnih proizvajalcev tretje stopnje so izjemno cenejši modeli na prostem, ki dajejo samo 7-10 kilovatov toplote.

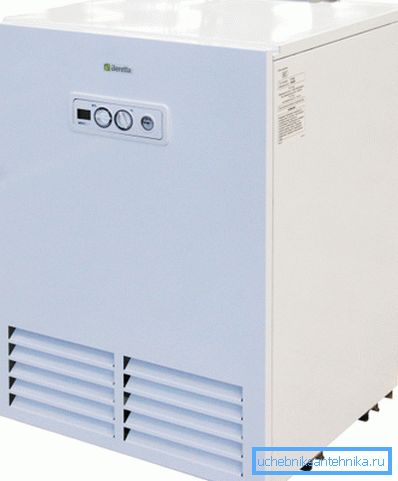

Najpomembnejša značilnost talnega ogrevanja domačega kotla je, da je le gorilnik, toplotni izmenjevalec in sistem za samodejno prilagajanje temperature toplotnega nosilca; varnostna skupina, ekspanzijski rezervoar in obtočna črpalka so nameščeni ločeno.

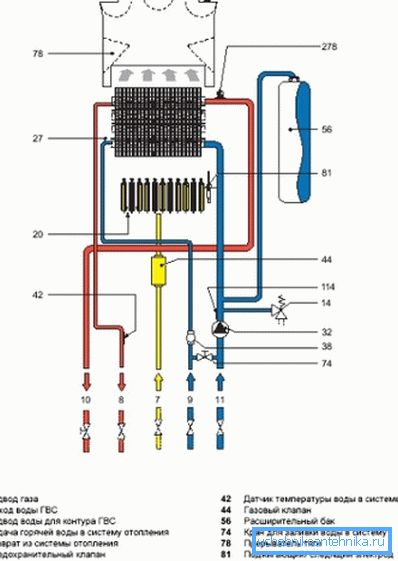

Za izdelke na steni, nasprotno, je zmerna moč (ne več kot 100 KW) tipična in proizvajalec prednastavlja vsaj varnostno skupino in obtočno črpalko ter pogosto ekspanzijsko posodo neposredno v telo kotla. Pravzaprav imamo miniaturno kotlovnico: za začetek, vse, kar morate storiti, je priključiti napravo neposredno na konturo, brez kakršnih koli dodatkov.

Material toplotnega izmenjevalca

Kotni kotli

Za zunanje kotle, za katere je značilna uporaba toplotnih izmenjevalnikov jekla in litega železa.

• Prvi se uporabljajo predvsem v industrijskih obratih in zaradi visokih obratovalnih temperatur omogočajo doseganje ogromnih vrednosti termične energije.
• Posebna značilnost druge je znatna masa, ki kompenzira zmerno mehansko trdnost litega železa in omejeno delovno temperaturo. Proizvajalci kot ločeni odseki pogosto dobavljajo toplotne izmenjevalce toplotnih izmenjevalnikov kotlov velikih zmogljivosti in jih sestavljajo na mestu - ravno zaradi velike teže.

Kotni kotli

Tudi tukaj so možne dve možnosti.

• V tem primeru se uporabijo jekleni toplotni izmenjevalci. Pravzaprav so opremljeni z večino izdelkov nižjih in srednjih cen.

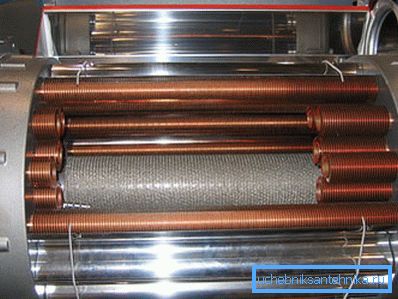

• Baker se uporablja skupaj z jeklom. Uvede še strožje omejitve glede temperature plamena kot litega železa; vendar najvišja toplotna prevodnost kovine omogoča, da je toplotni izmenjevalec bolj kompakten z enako toplotno močjo, kar omogoča zmanjšanje celotnih dimenzij kotla.

Funkcionalnost

Tako imenovani kotel z enim krogom ima en sam izmenjevalnik toplote in je namenjen zgolj in izključno za ogrevanje hladilne tekočine.

Obhodni izdelki poleg tega omogočajo hišo s toplo vodo.

V njih je mogoče ogrevati vodo na tri načine:

1. V ločenem toplotnem izmenjevalniku. Privlačen je zato, ker omogoča popravilo tokokroga sanitarne vode brez vpliva na funkcije ogrevanja.
2. V koaksialnem (cevovodnem) cevnem toplotnem izmenjevalniku, kjer se sanitarna voda segreva iz hladila.

Zanimivo je: v kotličkih z dvojnim krogotokom s pretočnimi grelniki je hkratno delovanje dovoda tople vode in ogrevanje praviloma nemogoče. Ko je vroča voda odprta, je vsa moč kotla usmerjena v ogrevanje.

1. V vgrajenem grelniku posode za indirektno segrevanje, ki ga ponovno segreva s pretokom hladilne tekočine.

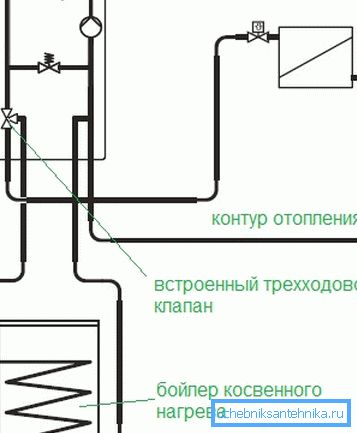

Mimogrede, se lahko enosmerni kotel priključi zunanji indirektni grelni kotel. Z določeno konfiguracijo jermenov bo popolnoma opremil hišo s toplo vodo zunaj ogrevalne sezone; v tem primeru hladilno sredstvo kroži v majhnem krogu - med kotlom in kotlom.

Kako izbrati kotel za ogrevanje s plinom glede na funkcionalnost? Katera shema je prednostna?

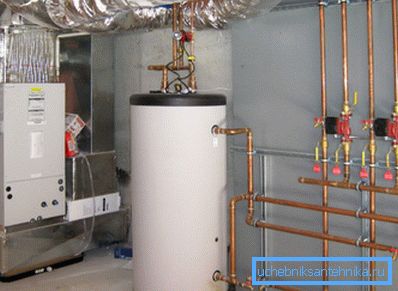

To je redek primer, ko avtor dovoljuje, da daje zelo jasen nasvet. Naša izbira je izdelek s grelnikom za shranjevanje vode (kotlov), posrednim ogrevanjem.

Na kakšni shemi je bolje ustaviti: na kotel z enim krogotokom z zunanjim kotlom ali dvojnim krogom z vgrajeno enoto je odvisno samo od dimenzije prostora. Ločene naprave bodo zasedle več prostora.

Kakšen je razlog takega posebnega navodila? Konec koncev je pretočni grelnik precej manjši od grelnika za shranjevanje, kajne?

Res je, vendar kotla zagotavlja stabilno temperaturo tople vode, za razliko od konkurenčne rešitve. V primeru pretoka grelnika s samodejnim nastavljanjem plamena gorilnika se poskrbi za prhanje in se stalno bori proti mešalnim pipam. Verjemite mi, to je zelo neprijetno.

Vleka

Lahko je naravno in prisilno.

Naravno

Tako imenovani atmosferski (odprti) gorilniki z naravno dimno vodo vzemite zrak neposredno iz prostora, kjer je nameščena ogrevalna oprema, in preusmerite izdelke za izgorevanje v dimnik ali prezračevalni kanal. Edina resna prednost sheme je energetska neodvisnost: lahko deluje tam, kjer ni elektrike.

Pomanjkljivosti so veliko več.

• V stanovanjski zgradbi z ogrevanjem na stanovanju je delovanje takšne opreme načeloma nemogoče. Ventkanal enostavno ne bo zamudil toka produktov izgorevanja od pet do deset kotlov.
• Ko delate v poletni vročini, bo kotel, ki oskrbuje hišo s toplo vodo, ogreval sobo z ogrevanjem dimnika.
• Nazadnje, uporaba opreme z atmosferskimi gorilniki postavlja stroge zahteve glede prezračevanja in velikosti prostora. Njegova prostornina mora biti vsaj 15 kubičnih metrov; vsak kilovat zmogljivosti kotla na to številko dodaja še 0,2 m3. Obvezno okno in razdalja pod vratom za pretok zraka iz drugih prostorov.

Prisiljeno

Zaprti gorilnik (ustrezni kotli se pogosto imenujejo turbo polnjeni ali nadpovpreţni onesnaževalci) odvajajo zrak iz ceste in odstranjujejo tudi izdelke za zgorevanje. V ta namen se lahko uporabita dva ločena zračna kanala ali bolj pogosto ena koaksialna. V zadnjem primeru prihajajoči zrak, ki poteka skozi zunanjo lupino, ohladi produkte zgorevanja in preprečuje segrevanje ogrevalnih konstrukcij hiše.

Vlečenje ventilatorja. V skladu s tem je za delovanje zaprtega gorilnika potrebno zunanje napajanje. Poleg tega turbo gorilnik vključuje samo vgradnjo kotla in izključno na zunanjo steno.

Koristno: priporočamo, da koaksialni zračni kanal namestite z rahlim nagibom na notranjo stran in dokončate zbiralnik kondenzata. V nasprotnem primeru zamrzovanje kondenzata v ekstremnem hladu lahko popolnoma blokira cev.

Vžig

Piezo vžig

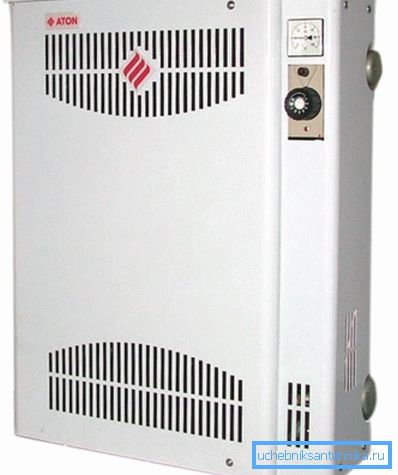

Večina naprav, proizvedenih v Rusiji in Ukrajini, sodi v nehlapnost in je opremljena s piezo vžigom.

Kako deluje?

• S pritiskom na gumb se prenaša na piezoelektrični element in povzroči razpad zraka med kontakti, ko pride do velike razlike..
• Spark vžge vžigalnik (pilotni gorilnik), ki vžge ves čas kotla.
• V odvisnosti od temperature hladilne tekočine termostat periodično odpira dovod plina v glavni cevni gorilnik, ki se vžge iz vžigalne naprave in segreva vodo ali antifriz v vezju.
• Preprosti bimetalni zaščitni mehanizmi izklopijo dovod plina, ko se hladilno sredstvo pregreje, plamen pilotnega gorilnika pa se izklopi.

Ta shema nima druge možnosti, kadar ni stalne oskrbe z električno energijo. Vendar pa pomeni nizko stopnjo avtomatizacije; poleg tega pa stalno gorljivi vžigalnik porabi do 20% celotnega plina, ki ga porabi kotel.

Elektronski

Možnost hlapljivega vžiga omogoča:

1. Zapusti pilotni gorilnik. Glavni gorilnik vžge visokonapetostno praznjenje.

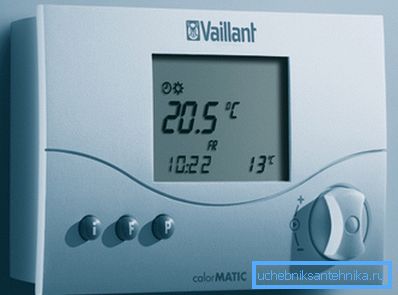

2. Uporabite dodatna orodja za avtomatizacijo: Nadzor GSM, spremljanje vremena, daljinski temperaturni senzorji itd.

Električni del opreme - ventilatorji in krmilna elektronika - porabi do 120 vatov konstantne moči.

Kako izbrati plinske kotle glede na vrsto vžiga? Odgovor je očiten: elektronski vžig je boljši, če ni dolgo prekinitev v električni energiji. Kratkotrajni izklopi ne bodo postali problem: da ne bi sedeli na hladnem brez ogrevanja, je dovolj, da se kotel povežete s svojimi rokami preko UPS-a z dovolj zmogljivim akumulatorjem.

Konvekcija in kondenzacija

Zdi se, da je osnovna shema opreme za ogrevanje plina preprosta in jasna: plamen sprosti toploto v toplotni izmenjevalnik, skozi katerega teče voda; Segreje in prenese toploto na radiatorje. V idealnih pogojih lahko učinkovitost takšnega sistema doseže 95%; preostalih 5% jih odnesejo proizvodi vročega zgorevanja.

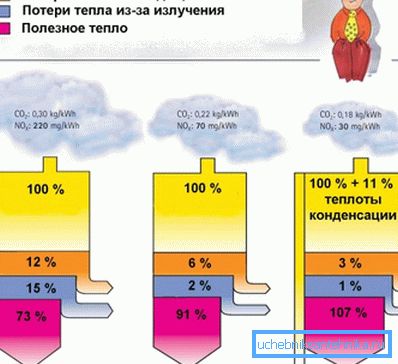

Kljub temu pa so na trgu na voljo plinski kotli, za katere je objavljena učinkovitost 107 - 109%. Da, njihova cena verjetno ne bo zahtevala ekonomičnega kupca; vendar obstajajo. Ali so industrijalci izumili stalni stroj?

Žal, proizvajalci so malo zvit. Glavni proizvodi izgorevanja hlapnih ogljikovodikov so ogljikov dioksid in voda. V skladu s tem ogrevalni kotel zapusti topel zrak, nasičen z vodno paro.

V primeru tradicionalnega kotla - tako imenovani konvekcijski proizvajalci umetno omejujejo temperaturo hladilne tekočine na povratni črti na najnižjo vrednost 55 ° C, da se prepreči kondenzacija vlage na izmenjevalniku toplote. Poleg para in CO2 vsebuje kondenzat tudi sledi organskih kislin, kar močno zmanjša življenjsko dobo kovin z nizko korozijsko odpornostjo.

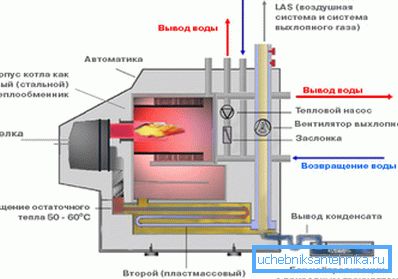

Toda proizvajalci kondenzacijskih kotlov grejo drugače:

1. Dodatni toplotni izmenjevalnik se ohladi na 30-40 ° C in je odporen proti koroziji.
2. O njem je organiziral kanalizacijski kondenzat v kanalizacijo.

Zakaj je to vse potrebno? Potem, tako da fazni prehod med vodno paro in vodo, ki se pojavi pri sprostitvi energije, daje ekonomizatorju (nizkotemperaturnemu toplotnemu izmenjevalcu) dodatnih 10-12% toplote. Zato lahko učinkovitost naprave dejansko preseže 100%, če je za njih potrebna popolna toplota zgorevanja plina.

Kako izbrati kotlov za plinsko ogrevanje po uporabljeni shemi dela? Če sem iskren, učinkovitost kondenzacijskega kotla ne igra odločilno vlogo: to je veliko dražje od konvekcijskega kotla, za majhno hišo pa bo obdobje vračanja najmanj 7-10 let.

Toda sposobnost, da jo uporabljate pri nizkotemperaturnem ogrevanju brez zapletenih shem usklajevanja temperature, je določen plus. Običajno je 30-40 stopinj, ki so potrebni za delovanje ogrevane talne površine, pridobljeni z namestitvijo dodatnega vezja s svojo črpalko in s termostatskim ventilom, ki dozira tok.

Zaključek

Upamo, da mu bodo informacije, ki jih dobi bralec, pomagalo pri izbiri. Kot ponavadi bo priloženi video ponudil dodatne tematske materiale. Uspehi!
