Kako izračunati ogrevalne radiatorje brez uporabe

Baterije, katerih cena je nizka, so najpogostejša naprava za ogrevanje povsod: v stanovanjskih, poslovnih, industrijskih in javnih stavbah. Sestavljeni so iz kovinskih votlih elementov, napolnjenih s hladilno tekočino.

Ko se segrejejo, dajo energijo v prostore.

Sestavine izračuna

1. Pred nakupom naprav je treba pozornost posvetiti dvema tehničnima lastnostima: moči in vzdrževanju tlaka tekočine za prenos toplote.
2. Treba je izračunati ne le število naprav in elementov v njih, temveč tudi izbrati material radiatorjev.
3. Glavna stvar, ki jo je treba določiti, je sposobnost enega odseka, da sprosti največjo količino toplotne energije. To pomeni, da morate vedeti, kako izračunati moč radiatorjev.
4. Ta vrednost bo osnova za izračun celotnega sistema ogrevanja.

Izračun moči

1. Navodilo pravi, da pri 1 m? sobe potrebujejo 100 vatov toplote. Vedoč to, lahko določite število radiatorjev, ki jih potrebujete. Zato morate najprej poznati območje prostora, ki bo ogrevan.
2. Pri izračunu je treba upoštevati tudi višino prostora, število vrat in oken ter njihov material. Ti dejavniki določajo izgubo toplote v prostoru.
3. Pred izračunom grelnega radiatorja morate določiti najnižjo temperaturo na vašem območju in temperaturo toplotnega nosilca v določenem obdobju leta.

Bodite pozorni! Vsi izračuni morajo biti opravljeni z uporabo koeficientov, ki jih vsebujejo SNiP. Glede na te številke lahko natančno določite učinkovitost ogrevanja.

Predhodni izračun je preprost: površino prostora morata pomnožiti za 100 vatov. Vendar taki izračuni ne bodo točni. Da jih prilagodite in potrebujete koeficiente.

Dejavniki korekcij učinkovitosti

Obstajata dve vrsti dejavnikov: zmanjšanje in povečanje moči (glej tudi člen Dvokevni ali enocevni ogrevalni sistem - večno vprašanje).

Prvi izmed njih se uporablja v naslednjih primerih.

1. Če so okenske enote večkomorna plastična okna, se predhodna številka pomnoži z 0,2.
2. Če je višina prostora manjša od standardne (3 m), bo faktor zmanjšanja razmerje med dejansko višino in standardnim ekvivalentom. Torej, če je višina sobe 7 m, potem koeficient: 2,7: 3 = 0,9.
3. Ko ogrevalni kotel obratuje s povečano močjo, vsakih 10 ° toplotne energije, ki jo proizvede, zmanjša kapaciteto akumulatorjev za 15%.

V naslednjih okoliščinah se uporabljajo faktorji moči.

1. Ko je višina prostora višja od standarda, se koeficient izračunava na enak način kot pri nizkih stropih.
2. Ko stanovanje stoji, nato pa pred izračunavanjem kapacitete grelnega radiatorja za povečanje tega indikatorja uporabite koeficient 1,8.
3. Če so baterije priključene od spodaj, se na osnovno številko doda 8%.
4. Ko grelni kotel zmanjša temperaturo toplotnega nosilca v najhladnejšem času, je za vsako 10 ° zmanjšanje potrebno povečati moč radiatorjev za 17%.
5. V primeru, ko negativne ulicne temperature dosežejo kritične vrednosti, je treba moč povečati za 2-krat.

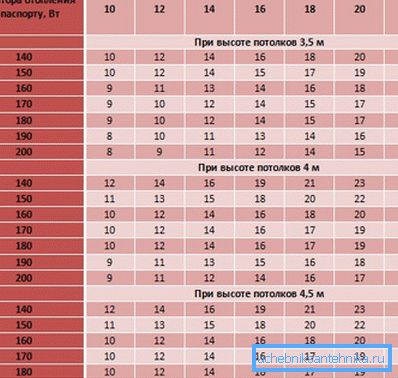

Kako določiti število oddelkov ene baterije

Pri strokovnem oblikovanju ogrevalnih sistemov strokovnjaki uporabljajo naslednje kazalnike in podatke.

1. Regime temperature v regiji pozimi.
2. Skupna toplotna izguba vseh površin stavbe.
3. Diagram povezave akumulatorja.
4. Število vrat in oken (število kamer), njihove dimenzije.
5. Pogostost izmenjav zraka s sosednjimi sobami in ulico.
6. Konstrukcijska temperatura dovajanja in povratka toka hladilnega sredstva, kakor tudi hitrost njihovega kroženja.
7. Termična moč baterije, njena temperatura.
8. Delovni tlak v ogrevalnem sistemu.

Poenostavljeni računski tehniki

Strokovni izračuni so zelo zapleteni, zato strokovnjaki predlagajo, da svoje roke preprostejše metode izračunavanja, ki so primerne za majhne zasebne hiše in stanovanja.

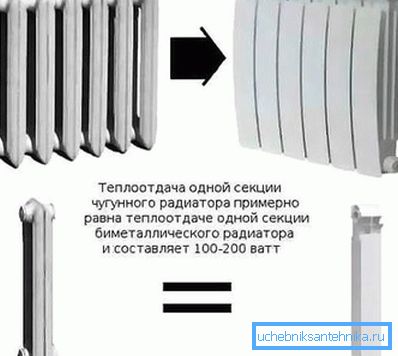

1. Prva metoda je najpreprostejša. V potnem listu blaga, ki se prodaja, je treba navesti njene tehnične značilnosti. Med njimi je moč enega odseka, ki ga je navedel proizvajalec.

Kako izračunati število radiatorjev te metode.

Recimo, da je parameter 200 vatov. Nato določimo moč, potrebno za ogrevanje prostora, ob upoštevanju koeficientov.

Recimo, da je 2,4 kW. Potem je postal preprost matematični operacija: 2400: 200 = 12. Za učinkovito segrevanje te sobe je treba namestiti toliko delov.

1. Drugi način je izvesti izračun, pri čemer se upošteva sposobnost enega odseka, da ogreje določeno količino prostora. V ta namen se izračuna prostornina prostora, nato pa se deli s količino ogrevalne količine enega dela.

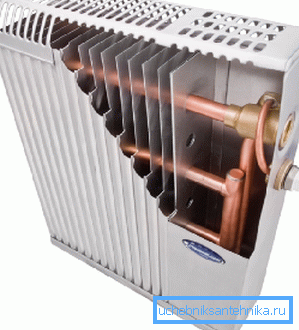

2. Nadaljnji praktični nasveti od mojstrov, kako izračunati bimetalni radiatorji ogrevanja.

Bodite pozorni! Vse baterije iz različnih materialov imajo skoraj enake mere. Strokovnjaki so opazili, da se lahko pri višini 2,7 m, en del katere koli naprave segreje približno 1,8 mio.

Recimo, da ima prostor 20 m. Izračun izračunamo: 20: 1,8 = 11,1. To pomeni, da bo treba zbrati baterijo 11 razdelkov.

Zaključek

Kot je bilo mogoče razumeti iz članka, za stanovanje ali majhno hišo ni težko izračunati in število ogrevalnih naprav. Če govorimo o veliki stavbi, potem je bolje uporabiti storitve strokovnjakov (glej tudi članek Ali je talno dvokovodni dvostopenjski ogrevalni sistem dvodelne zasebne hiše dobičkonosen).

Videoposnetek v članku bo pomagal spoznati še več o temi.
