Kako izračunati ogrevanje v hiši brez pomoči

V sodobnem svetu, ogrevalne sisteme pogosto urejajo lastniki z lastnimi rokami, da ne porabijo dodatnega denarja. Vendar pa je v predhodni fazi potrebno pravilno izračunati ogrevanje hiše, potem pozimi zmrzali ne bodo tako slabi. Če so izračuni opravljeni z veliko napako, potem ni mogoče doseči največje učinkovitosti ob zagotavljanju stanovanja s toploto.

Določanje toplotne moči

Če želite izvedeti potrebne parametre ogrevalnega sistema stavbe, je treba uporabiti posebno formulo: Qt = V *? T * K / 860, kjer je Qt potrebna toplotna moč, V je prostornina stavbe, T je razlika v temperaturi, K je kazalnik toplotne izgube. Rezultat tega izdelka je razdeljen na 860, da bi rezultat prevedel v kW / h.

Prostornina ogrevanega predmeta

Pri izračunu ogrevalnega sistema doma je najpomembnejši parameter kubična kapaciteta, to je prostor, ki ga je treba ogreti. Poleg tega se predlaga, da se za stavbo 68 izvedejo izračuni s podstrešjem.

Višina stropa je 3 m, razdalja od dna hrbta do grebena pa je 5 m.

1. Najprej se določi prostornina prvega nadstropja, pri kateri se širina pomnoži z dolžino, dobljeni rezultat pa se dodatno pomnoži z višino. Izkazalo se je tak primer: 6 * 8 * 3 = 144 cu. m
2. Nadalje se izračuna kubična kapaciteta celotnega podstrešja.. V tem primeru se delitev doda zgoraj navedenim postopkom, saj imajo vbokove trikotne oblike. Prihaja iz tega: 6 * 8 * 5/2 = 120 cu. m
3. Če želite dobiti končni volumen, je treba preprosto dodati rezultate, pridobljene v prejšnjih odstavkih.. Posledično bo mogoče določiti prostor, ki se bo ogreval: 144 + 120 = 264 cu. m

Opomba! V tem primeru so bili izračuni upoštevani za objekt preproste oblike. Če stavba temelji na zapletenih oblikah, jih je bolje razstaviti na preprostejše dele.

Temperaturna razlika

Indikatorji termometra znotraj in zunaj bodo zelo različni. Glavna naloga je določiti razliko med notranjimi in zunanjimi temperaturami zraka pozimi. Ta parameter lahko določite, če odštejete več od najmanjše številke.

Pri izračunih se je treba osredotočiti na raven udobja, ki ga želite dobiti od termične instalacije. Običajno za stanovanjske zgradbe je običajna temperatura zraka 18-20 stopinj. Vendar se ta številka lahko nekoliko razlikuje glede na nastavitve lastnikov.

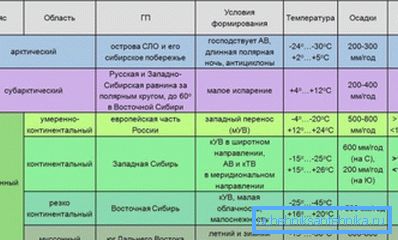

Temperatura zunanjega zraka se lahko določi neodvisno, v običajnih primerih pa se uporablja posebna miza, ki odraža povprečne kazalnike za velika mesta.

Dodatek! Podrobnejše informacije o klimatskih razmerah v določeni regiji se odražajo v dokumentaciji SNiP 23-01-99. Vsi parametri so predstavljeni v obliki shematskih kart in posebnih tabel.

Izračun razlike med temperaturo zunanjega okolja in notranjim prostorom je treba analizirati s konkretnim primerom. Če se v hiši v moskovski regiji šteje, da je indikator 20 stopinj optimalen, potem je potrebno izvesti naslednje izračune: -28-20 = -48. Tako je uspelo dobiti razliko. Ta parameter bo nadomestil osnovno formulo brez minusa.

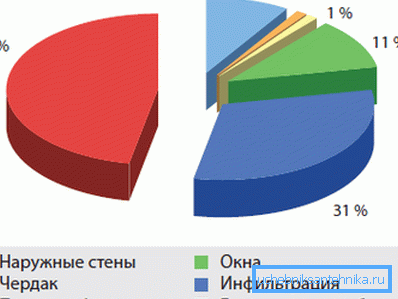

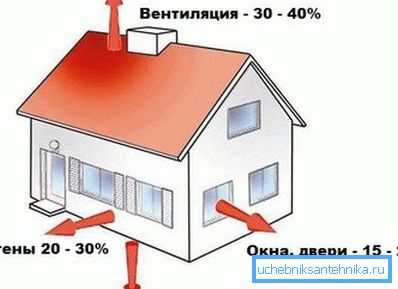

Koeficient toplotne izgube

V našem primeru bo ta kazalnik približan, da se ne bomo zatekli k zapletenim izračunimam. Koeficient je odvisen od vrste zgradbe in izolacijskih lastnosti.

Spodaj so osnovne vrednosti, ki jih lahko nadomestimo s formulo.

• Od 0,6 do 0,9 - indikator za predmete z visoko stopnjo toplotne izolacije z vseh strani. To pomeni, da so tla, streha, stene dodatno izolirani, okenske odprtine pa so opremljene z dvojnimi stekleni okni.
• Od 1 do 1,9 - vrednosti v tem obsegu so primerne za stavbe s povprečno raven toplotne izolacije. Med njimi so stavbe z dvojnim opekom in predmeti, zgrajeni iz 150150 mm lesa.
• Od 2 do 2,9 - koeficient je primeren za poenostavljene strukture s svetlobno izolacijo. Stavbo je mogoče pripisati tej kategoriji, če ima enojno opeko ali je zgrajen iz vrstice 100,100 mm.
• Od 3 do 4 - indikator se uporablja samo za lahke strukture, kot so kovinske posode, enokodne okvirne strukture in druge podobne strukture.

Primer! Pri izračunu ogrevanja hiše, izdelane iz 150 x 150 mm bar in z dvojno zasteklitvijo, morate zamenjati enoto. Če je veliko oken, se lahko vrednost poveča na 1,5.

Zamenjava rezultatov

Po pregledu osnovnih parametrov, uporabljenih v formuli, lahko greste neposredno na izračune. Izvedeni bodo izračuni za strukturo, katere obseg je bil naveden zgoraj.

Njegova raven izolacije je zelo visoka in je v moskovski regiji. Tako se izkaže: 264 * 48 * 1/860? 15 kW / uro.

Primeren premer cevi

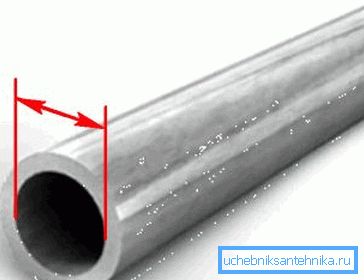

Da bi sistem ogrevanja pravilno deloval, je potrebno pravilno določiti premeri prevodnih elementov, saj tudi v primeru visoke moči domačega kotla za ogrevanje hiše ne bo mogoče doseči dobrih rezultatov.

V izračunih se uporablja naslednja formula: D = v354 * (0,86 * Q /? T) / V, kjer je Q toplotna obremenitev, T je razlika v temperaturi na dovodu in izstopu kotla, V je hitrost hladilne tekočine.

Toplotna obremenitev

V začetni fazi ta parameter ustreza indeksom moči, vendar z razvejanjem cevovodov se lahko vrednost spremeni. Vendar pa so v večini zasebnih hiš elementi povezani v seriji, zato se zmanjšanje prečnega prereza ponavadi ne izvaja. Če so cevi sistema ločeni, je treba skupni rezultat deliti s številom podružnic.

Temperaturna razlika

V tem primeru se kazalniki merijo na vstopu in izstopu. Po določitvi dveh parametrov se manjša odšteje od večjega števila. Na primer, če je na izhodu kotla temperatura 95 stopinj in ob povratnem vhodu - 65, potem se ta razlika izračuna takole: 95-65 = 30 stopinj.

Hitrost hladilne tekočine

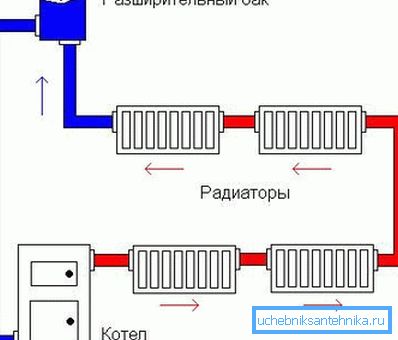

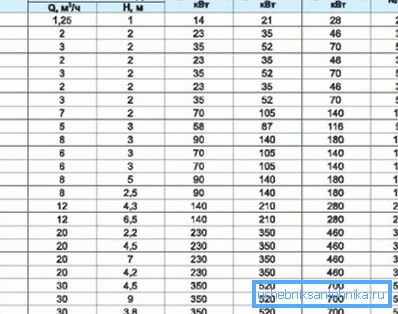

Kroženje tople vode v sistemu se lahko pojavi zaradi temperaturne razlike in s pomočjo posebne črpalke, vendar mora biti hitrost v območju od 0,8-1,5 m / s.

Če so vrednosti presežene, lahko pride do hrupa v cevovodih, kar negativno vpliva na življenjske razmere. Premajhna hitrost lahko povzroči blokado zraka.

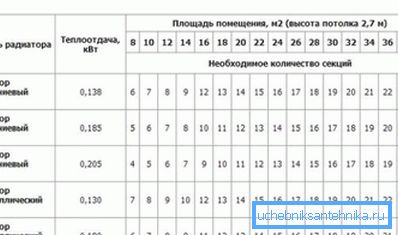

Število odsekov hladilnika

Pridobimo natančne izračune ob upoštevanju prostornine ogrevanega prostora. Prvič, ugotovi se skupna potreba po toploti, po kateri se izračuna število sekcij. Rezultate lahko razdelimo na ločene dele, če nameravate namestiti več baterij v različnih delih prostora.

Sledijo specifični izračuni za prostor, ki meri 35 metrov, in višino stropa 270 cm.

Takšno navodilo omogoča doseganje dokaj natančnih rezultatov.

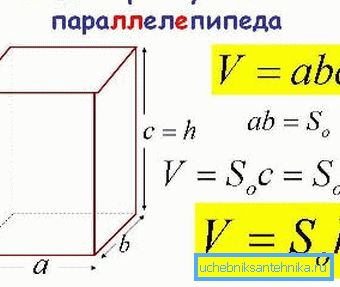

1. Najprej morate poznati prostornino prostora, za katero se pomnožijo glavni parametri - dolžina, širina in višina. Zato bi moral biti približno naslednji primer: 3 * 5 * 2.7 = 40,5 cu. m
2. Sedaj morate ugotoviti potrebno količino toplote za ogrevanje prostora. SNiP priporoča dodelitev približno 41 vatov na kocko. V zvezi s tem gre naslednje: 41 * 40,5 = 1660,5 vatov.
3. Na zadnji stopnji ostane rezultat deljen s močjo enega dela radiatorja. Naj bo ta parameter enako 170 vatov. Rezultat je: 1660,5 / 170? 10 odsekov.

Bodite pozorni! Pravilno izdelani izračuni omogočajo ne le zagotovitev toplote v prostoru, ampak tudi prihranek, ker je cena nekaterih vrst radiatorjev za ogrevalne sisteme precej visoka, zlasti pri bimetalnih koleščkih.

Kot zaključek

Posamezni razvijalci, ki so študirali predstavljene materiale od začetka do konca, bodo lahko razumeli, kako računati ogrevanje hiše neodvisno neposredno pred glavnimi deli. V fazi namestitve je potrebno namestiti samo sistemske elemente na pravih mestih in se priključiti na glavni vir toplote. Za poznavanje drugih podatkov je predstavljen poseben videoposnetek.
