Kako izračunati število odsekov aluminijastih radiatorjev

Aluminijski ogrevalni radiatorji so zaradi številnih prednosti pridobili široko priljubljenost med kupci, vendar je za to, da se prostor ogreje čim bolj učinkovito, potrebno izvesti kompenzacijski izračun potrebne toplotne moči, da bi ugotovili, koliko odsekov mora biti v radiatorju. V tem procesu ni nič težje, glavna stvar je preprečiti napačne račune in upoštevati vse pomembne nianse, vse to bo obravnavano v tem članku.

Prednosti in slabosti te možnosti

Najprej bomo preučili, kako se aluminij razlikuje od drugih možnosti. Pomembno je, da se ta material ujema z vašim sistemom, v nasprotnem primeru se komunikacija razkrije v kratkem času. Začnimo s pozitivnimi dejavniki:

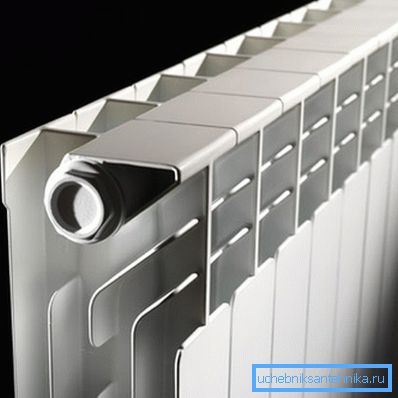

Bodite pozorni! Najbolje je kupiti izdelke znanih proizvajalcev, katerih kakovost je dobro znana kupcem in strokovnjakom. Toda tudi če boste morali kupiti izdelke blagovne znamke, s katerimi niste seznanjeni, najlažji način preverjanja tehta, mora tehtati več kot 1 kg, na splošno pa je načelo "bolj boljše" resnično, lahko zgornji izdelki tehtajo do ene in polovice kilogram.

Zdaj pa govorimo o pomanjkljivostih izdelka:

• Zahteve glede kakovosti hladilnega sredstva - povečana kislost, prisotnost trdnih delcev lahko poškoduje notranjo strukturo odsekov in povzroči korozijo. Zato mora biti tekočina v sistemu čista s pH, ki ni večja od 7-8, le tako lahko zagotovite vzdržljivost grelnih elementov.
• Največji tlak v sistemu ne sme presegati 16 atmosfer, to pa zadošča za večino sistemov, toda s hidravličnimi sunki, ki se pojavijo pri centraliziranih komunikacijah, lahko radiatorji ne uspejo.
• Aluminijskih elementov ni mogoče kombinirati z bakrom, saj bo na tem mestu nasilno protikorozijsko sredstvo, ki lahko v enem letu uniči material.

Na podlagi navedenega lahko sklepamo, da so aluminijasti izdelki odlični za zasebno zgradbo z individualnim ogrevalnim sistemom, v stanovanjskih zgradbah pa je bolje, da jih ne uporabljamo, saj je verjetno, da bodo vprašanja o kakovosti toplotnega nosilca in tlaku v sistemu.

Značilnosti ocenjenega dela

Izračun števila odsekov aluminijastih radiatorjev je odgovoren proces, zato bodite pozorni na to vprašanje, pomembno je upoštevati vse dejavnike, tako da bo rezultat čim bolj ustrezal realnosti.

Pomembni dejavniki

Najprej se morate lotiti številnih odtenkov, saj je nemogoče natančno izračunati število delov aluminijastega radiatorja, ne da bi jih upoštevali, upoštevajte najpomembnejše in pomembnejše:

• Značilnosti vaše regije, Tukaj je treba najprej upoštevati dolžino hladnega obdobja v letu, najnižje temperature v sezoni in prevladujočo smer vetra. Ni skrivnost, da na jugu potrebujete veliko manj stroškov ogrevanja kot na severnih območjih, zato je pomembno, da izračunamo kraj svojega prebivališča.

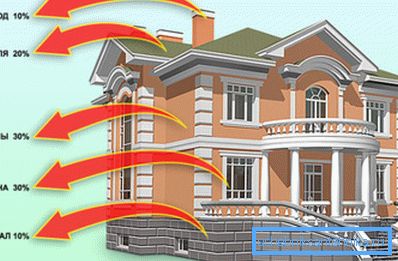

• Kakovostne izolacijske strukture - boljše je, manjša toplotna izguba bo in za ogrevanje bo potrebna manj toplotna energija. Spodnji diagram prikazuje porabo toplote v stavbah brez dodatne toplotne izolacije, vendar če izolirate vse površine in namestite dvojno zastekljena okna za varčevanje z energijo, se bodo številke zmanjšale za polovico ali celo trikrat.

• Upošteva se tudi število zunanjih sten. v zaprtih prostorih, če sta dva od njih, potem je treba dodati še 25-30% moči radiatorjev. Vsako okno povečuje porabo toplote za približno 10% (nove strukture za varčevanje z energijo za 5%).
• Sobe z okni proti severu in severovzhodu izgubijo več toplote. Zato je treba rezultatu izračunih dodati 10% za kompenzacijo toplotnih izgub.

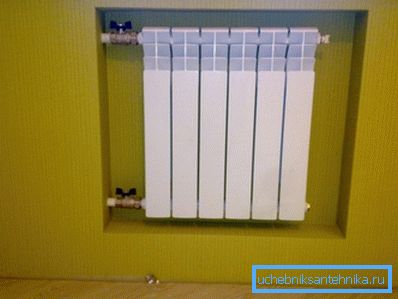

• Treba je opozoriti, da lokacija radiatorja v niši zmanjša prenos toplote za 5-10%, odvisno od globine, ne smete postaviti preveč širokih okenskih oken, ker kršijo proces konvekcije in bistveno zmanjšajo učinkovitost radiatorjev.

Drug pomemben odtenek je prisotnost zaslona na radiatorju, odvisno od vrste gradnje, prenos toplote lahko opazno zmanjša, izgube včasih znašajo 15%, zato je bolje, da plavuti radiatorja ne zaprete s kakršnimi koli zunanjimi elementi.

Oblikovanje

Pri mnogih virih je priporočljivo izračunati število delov aluminijastega radiatorja po površini, vendar ta možnost ni zelo natančna, veliko bolj učinkovito je izračunati količino, navodila za delo so naslednja:

• Na začetku merimo dolžino, širino in višino, pridobljene številke v metrih se pomnožijo skupaj, dobimo prostornino prostora v kubičnih metrih.

Bodite pozorni! Glede na norme SNiP je potrebnih 41 vatov toplotne energije na kubični meter običajnega prostora, pri izoliranih variantah pa ta številka 34 vatov in iz teh vrednosti je treba nadaljevati med delom.

• Recimo, da imamo 3x5 sobo s stropno višino 3 metra, štetimo prostornino, dobimo 45 m3, pomnožimo to število za 41, dobimo 1845 W, če je zaokroženo, bo to 1.9 kW.
• To ni vse, zdaj po dokumentih o izdelkih, ki jih gledamo na prenos toplote enega odseka, recimo 180 vatov pri temperaturi hladilne tekočine 90 stopinj. In če imate pogosto temperaturo 60 stopinj, bo dejanska hitrost prenosa toplote manj kot en pol krat in bo 120 vatov - to je bolj realistična slika.
• Sedaj je izdelan izračun aluminijastih radiatorjev: 1845 vatov, deljenih s 120, ob upoštevanju zaokroževanja dobimo 16 sekcij, če sta dva okna, lahko dodate še dve enoti in priporočamo, da na slabo ogrevanih stenah vržete vsaj dva dodatna elementa. Kot rezultat, dobimo dva radiatorja iz 10 delov, ki sta najbolje postavljeni pod okna.

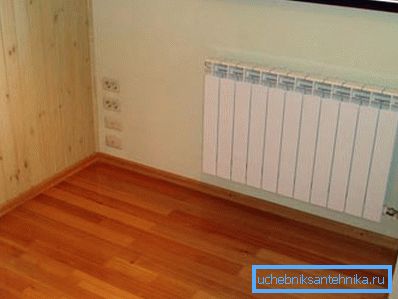

Če izvedete izračune pravilno, potem ni potrebe po skrbi za toploto v hiši, imate ustrezno oskrbo z energijo in ko sistem doseže največjo učinkovitost, bodo tudi najnižje temperature prekomerne.

Zaključek

Ni tako težko izračunati, koliko oddelkov je potrebno za eno ali drugo sobo, in če dvomite o rezultatu, dodajte 20-30% moči, ne bo še slabše, zlasti ker termostat prilagaja temperaturo. Videoposnetek v tem članku bo pomagal razumeti nekatere pomembne značilnosti bolj podrobno.
