Kako izračunati število odsekov radiatorja: standardne,

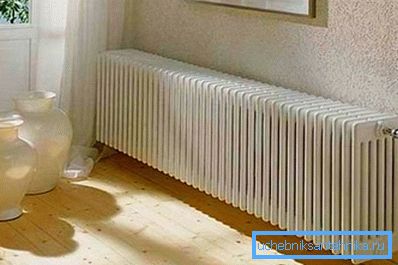

V tem članku bomo izvedeli, kako izračunati število odsekov grelnega radiatorja. Poleg tega menimo, kako zmanjšati grelec v dolžini ali obratno, kako ga povečati. Tema članka je zelo zanimiva, saj pravilen izbor dimenzij ogrevalne naprave omogoča ustvarjanje optimalnih pogojev za udobno bivanje v določeni sobi.

Seveda lahko ogrevanje toplotnih nosilcev krmili termostati, katerih cena je visoka. Žal pa je namestitev takšnih naprav v večji meri utemeljena v avtonomnih in ne centraliziranih sistemih. Poleg tega, če je dolžina akumulatorja izbrana manj kot je potrebno, ne bo enostavno izravnati položaja s termično glavo.

V tem primeru bi bila edina učinkovita rešitev pravilno izračunati število odsekov radiatorjev.

Kriteriji, ki vplivajo na štetje

Pred izračunom potrebnega števila odsekov radiatorja je treba določiti merila, ki lahko na tak način vplivajo na rezultat izračuna.

Med temi merili opažamo naslednje:

• Soba prostor, kot da bi ogrevali veliko sobo, bodo potrebne ogrevalne naprave z impresivno standardno velikostjo;
• Višina stropa, kot višji strop, več toplote bo potrebno iz radiatorjev;
• Razdalja, ki jo polica napolni nad baterijo. Večja je ta razdalja, večja je moč, potrebna za doseganje potrebnih konvekcijskih parametrov;
• Razdalja od vrha baterije do roba praga in oddaljenost od spodnjega roba grelnika do tal;
• Vrsta materiala, uporabljenega pri izdelavi grelnika, saj se v različnih parametrih toplotne prevodnosti različne kovine in zlitine razlikujejo.

Spletni kalkulator za izračun števila odsekov radiatorjev je programska oprema, ki pri obdelavi vnesenih podatkov zagotavlja povprečne rezultate.

Ampak, na žalost večina zgornjih meril na spletu ne upošteva. Zato, da ne bomo uporabili povprečnih podatkov, bomo poskrbeli za izračune z lastnimi rokami.

Standardna metoda izračuna

Kako izračunati koliko odsekov radiatorjev potrebujete? Obstaja več bolj ali manj učinkovitih načinov za izračune.

Razmislite na standardni način:

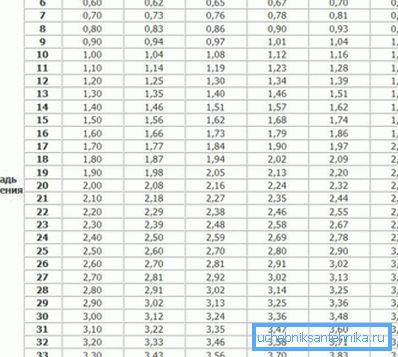

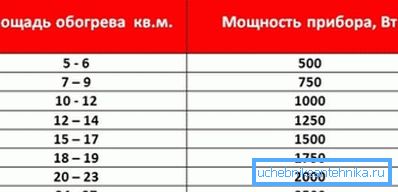

• V skladu s standardi, ki so navedeni v SNiP, za ogrevanje 1 m? Prostori za baterije bi morali delovati z močjo 100 vatov. Samo v tem primeru lahko računate na prijetno življenje;
• Za izračune lahko uporabimo naslednjo formulo za izračun odsekov radiatorjev: S * 100 / P. Tukaj P je moč vsakega segmenta radiatorja (parameter se meri v vatih), S je površina prostora (izmerjena v kvadratnih metrih);

Pomembno: Če je večina sten v prostoru zunaj, pri izračunu uporabimo faktor povečanja, ki je 1,2. Tako bo potrebno število segmentov pomnožiti z 1,2, rezultati pa bodo zaokroženi na najbližje celo število.

• Če se vgradnja grelnikov izvaja v prostoru s stropno višino 3 metre ali več, bo potrebno več toplotnega prenosa, da se zagotovi normalna konvekcija. Zato bo predhodno predlagana formula nepomembna;
• V tem primeru bi bilo priporočljivo uporabiti naslednjo formulo: S * H ​​* 40 / P. V tej formuli je S površina prostora (izmerjena v kvadratnih metrih), P je moč vsakega segmenta (izmerjena v vatih) in H je višina stropa (izmerjena v metrih).

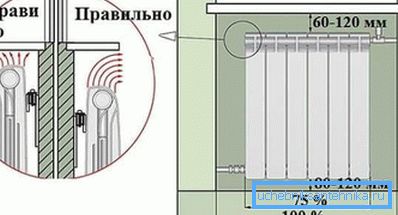

Za izračun števila odsekov radiatorjev, ki uporabljajo predhodno predlagane formule, je treba akumulator namestiti na naslednji način:

1. Od dna grelnika do tal naj razdalja ne sme biti manjša od 8 in ne večja od 12 cm;
2. Razdalja od dvižnega voda do grelnika mora biti najmanj 30 cm.

Približna metoda izračuna

Razmislite, kako izračunati odseke radiatorjev z uporabo poenostavljene metode. Glede na povprečne parametre serijskih baterij je mogoče domnevati, da v prostoru s stropno višino 2,5 m lahko en segment ogreva površino, ki ne presega 1,8 m ?.

Zato je navodilo za izračun naslednje:

• Pomnožite dolžino prostora za širino in dobite površino;
• Nato razdelite nastalo število za 1,8 in ugotovite, koliko razdelkov potrebujete v prostoru;
• Če je prostor velik in ima več okenskih odprtin, razdelite nastalo številko s številom odprtin in ugotovite, koliko radiatorjev in s kakšnimi velikostmi morate namestiti v prostoru.

Pomembno: Približni način izvajanja izračunov je poln netočnosti, saj ne upošteva številnih dejavnikov, ki bi lahko vplivali na stopnjo prenosa toplote. Zato se ta metoda redko uporablja. Rezultat, dobljen iz približnega izračuna, je treba zaokrožiti na najbližje celo število.

Metoda volumetričnega izračuna

S to metodo lahko neodvisno opravite izračun odsekov radiatorjev. Najprej morate izračunati prostornino prostora. Če želite to narediti, upoštevajte območje in ga pomnožite z višino stropa.

Po statističnih podatkih se lahko en segment srednje velikih baterij (moči do 200 W) segreje do 5 m ?. Tako upoštevamo prostornino prostora in ga razdelimo na 5. Zato dobimo število odsekov radiatorjev, ki jih potrebujemo.

Ogrevalne naprave, ki so predstavljene v prodaji, imajo lahko ne le segmentno, ampak tudi panelno konstrukcijo. Kako v tem primeru določiti parametre radiatorja?

Dejansko vse ni tako težko:

• Izvedite izračun razdelkov radiatorja po enem od zgornjih shem;
• Nadalje se dobljeno število pomnoži s širino preseka (v povprečju 9-10 cm) in dobimo dolžino grelnika;
• Po tem izberemo baterijsko ploščo za 10% več kot rezultat, ki smo ga dobili med izračuni.

Kako skrajšati ali dvigniti grelec v dolžini

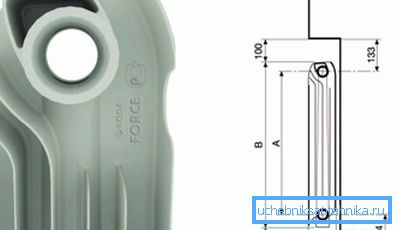

Zasnova vseh segmentnih baterij je podobna, ne glede na materiale, ki se uporabljajo pri njihovi izdelavi. Sestavljanje sklopov skupaj se izvaja s posebnimi kovinskimi nastavki.

Bradavičke so vrsta vgradnje v obliki votlega valja, na katerem so na obeh straneh zunanji navoji. V sredini niza je nameščena elastična polimerna tesnila primernega premera.

Pri litih železnih baterijah se uporablja bradavica z zunanjim premerom 30 mm, za bimetal in aluminij s premerom 25 mm. Dvakrat polovica bradavice je privita v sosednje segmente.

Za skrajšanje ali, nasprotno, podaljšanje baterije, je potreben poseben ključ. V notranjosti so še posebni žlebovi, za katere ključ drži med postopkom namestitve.

Ker so bradavice za lito železo 5 mm večje od bradavic za bimetal in aluminij, imajo ključi drugačno velikost delovnega dela. To pomeni, da je pri litjem železa večji ključ, pri bimetalu in aluminiju pa se uporablja ključ z manjšo velikostjo delovnega dela.

Zunaj je ključ kovinska palica na enem koncu, ki je varjene v obliki križa, ki se prilega v utore na nožici. Na zadnjem koncu ključa je glava varjena z luknjo za ovratnik ali z zarezami za ključ.

Pomembno: Danes lahko kupite domače ključe, vendar je bolje uporabiti tovarno orodij. Na tovarniškem orodju po celotni dolžini palice obstajajo tveganja, katerih razdalja ustreza širini segmenta.

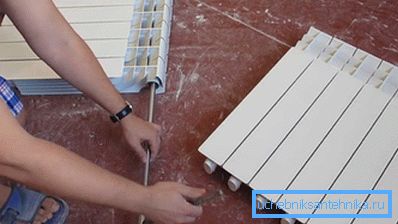

Navodila za demontažo in montažo radiatorjev so naslednja:

• Vstavite ključ z delovnim koncem v zgornjem in spodnjem vhodu, za toliko rezov kot za segmente nameravamo skrajšati grelec;
• Občutite žlebove s ključem, obrnite v smeri urinega kazalca;
• Razširitev se izvaja v obratnem vrstnem redu. Pre-ročico privijte blazinico v odprtine akumulatorja in položite tesnilo;
• Nato se naslonimo proti delu bradavic;
• Vstavite ključ in obrnite nož, tako da ga privijete v odsek, ki ga je mogoče zložiti. Dejstvo, da je bradavica vzela pravi položaj, je mogoče razumeti s tveganjem in z večjim naporom na ovratniku.

Zaključek

Sedaj veste, kako izračunati potrebno število razdelkov in kako sestaviti baterijo ustrezne velikosti. Več uporabnih informacij najdete tako, da gledate videoposnetek v tem članku.
