Kako izračunati število odsekov radiatorjev neodvisno

Za pravilno izračunavanje števila odsekov grelnega radiatorja na sobo vam ni dovolj preprosto določiti skupnega števila odsekov na določenem območju, tu morate upoštevati druge parametre. Najprej z drugimi parametri mislimo specifično toplotno moč naprave in njeno lokacijo, ki lahko neposredno vplivata na izgubo toplote v prostoru.

Povedali vam bomo, kako narediti izračune, ki temeljijo na območju hiše (kvadratura) ali njene količine (kubična kapaciteta), poleg tega pa bomo na temo prikazali tudi video posnetek.

Metode izračuna

Nekaj ​​o radiatorjih

• Ker se kovina za proizvodnjo grelnikov uporablja drugače, bo seveda tudi njihova moč drugačna, poleg tega velikost odsekov neposredno vpliva na to.
• Če izračunate število odsekov iz litega železa, morate takoj rezervirati, da so takšne naprave bolj sprejemljive v hišah s centralnim ogrevanjem, kjer se hladilna tekočina redno dobavlja, vendar ne v skladu z mikroklimo vašega stanovanja. Zato je pomembno, da zadržite pridobljeno toploto, kolikor je mogoče, in to je idealna možnost litega železa, poleg tega je hitrost pretoka na en del precej višja kot pri drugih kovinah, kar je izjemno nedonosno pri neodvisnem ogrevanju.

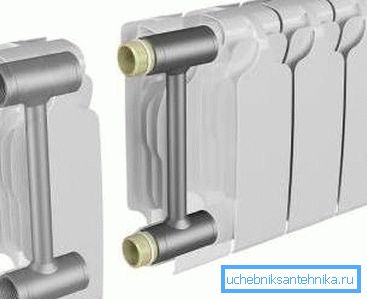

• V primeru neodvisnega ogrevanja je najbolje uporabiti bimetal - To je naprava, v kateri so stene izdelane iz dveh kovin - znotraj jekla in na vrhu aluminija, ki istočasno združuje sposobnost prenosa visokega tlaka in hkrati zelo hitro sprosti toploto v prostor. Seveda je cena takšnih radiatorjev višja od litega železa.

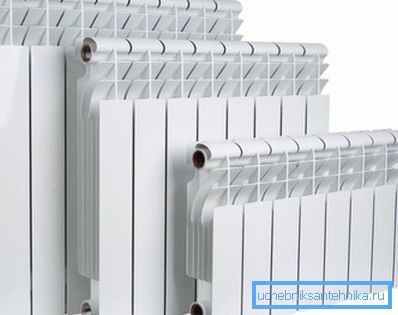

• Možno je, da vam bodo v trgovini na voljo aluminijasti radiatorji, to pa bo verjetno enako bimetalno, saj se naprave iz čistega aluminija tukaj ne proizvajajo, čeprav se lahko uvažajo iz Evrope. Vendar imajo zelo visoke stroške in ne vzdržijo visokega tlaka, poleg tega pa navodilo določa, da se posebnemu tekočinam vedno doda hladilno sredstvo.

• Lahko kupite tudi jekleni panel radiatorja, ki zelo hitro odvaja toploto in se praviloma uporablja za avtonomno ogrevanje. Toda takšne naprave niso izdelane v obliki odsekov, ampak v obliki plošč, zato, da bi izračunali njihovo število, boste potrebovali posebno moč vsakega od njih, ki je naveden v potnem listu.

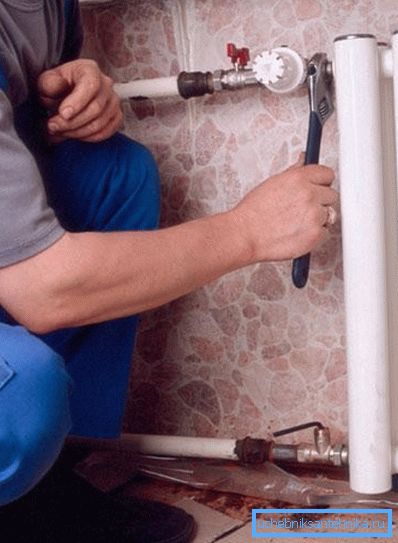

Opomba Pri nameščanju ogrevanja z lastnimi rokami je izjemno nezaželeno, če želite radiatorje namestiti iz druge kovine v eno vezje, zlasti glede kombiniranja aluminija in litega železa, da bi se izognili oksidacijskemu postopku.

Izračun površine

Opomba Najresnejši viri mraza v normalno ogrevanem prostoru so okna in vrata, vendar so vrata lahko trdna, debela in brez najmanjših razpok, medtem ko steklo ne more biti ogreto, tudi pakiranje v več predelkih. Zato je za natančnejše izračunavanje števila odsekov pod vsakim oknom potrebno načrtovati ogrevalno napravo - to bo ustvarilo nekaj podobnega zračni zavesi, ki odreže hladni tok.

Za standardno višino prostora, kjer so stropi višine 240-260 cm, je zelo enostavno in hitro izračunati dele radiatorjev, vendar za to morate izmeriti površino prostora ali celotno hišo.

Govorimo o standardni višini prostorov, zato se zanašamo na SNiP 2.04.05-91 * (namesto SNiP 2.04.05-91), za vsak kvadratni meter prostora potrebujemo 100 W toplotne energije. Predstavljajte si, da morate napravo namestiti v prostoru 3.56.5 = 22,75 m², to pomeni, da mora biti njegova moč 22,75 * 100 = 2275 W = 2,275 kW.

Toda če gre za panelni radiator, potem preprosto izberemo napravo z najprimernejšo močjo, na primer 2,3 ali 2,5 kW (bolje je, da zaokrožimo, da imamo rob), vendar je treba šteti dele. Naredimo poskusni izračun - pri bimetalnih baterijah ima en odsek približno 160 do 180 vatov.

Ampak vzamemo povprečno vrednost - 170 W ali 0,17 kW (moč odsekov mora biti navedena v tehničnem potnem listu od proizvajalca). Torej, skupno število potrebnih moči za prostore moramo razdeliti za 0,17 in v tem primeru bomo dobili 2,275 / 0,17? 13,38, in če je to število zaokroženo, potem dobimo 14 kosov.

Vendar pa lahko pride do večje izgube toplote v zaprtih prostorih, na primer, lahko je soba z balkonom, ki se uporablja občasno, potem je treba skupno moč povečati za 15-20%, enako pa je treba storiti, če želite radiatorje zapreti z dekorativnim žarom ali skriti v niši. To pomeni, z isto površino 22,75 m², to številko boste morali pomnožiti ne za 100%, ampak za 115% ali 120%, in iz tega zneska izračunajte ogrevanje radiatorjev.

Izračun po prostornini

Ampak, če izračunate število odsekov radiatorjev za SNiP 2.04.05-91 *, glede na prostornino prostora, bo načelo izračunov ostalo približno enako, se bodo samo izvirni podatki spremenili

Torej, za plošče hiše, ena kubična soba zahteva 41 W, če pa hiša ali stanovanje izpolnjuje sodobne standarde izolacije, je torej 34 IT / m dovolj³. Poskusimo narediti izračune z isto površino 22,75 m², le višina stropov bo 3,0 m (višja od standarda), pa tudi z enako debelino preseka. (Glej tudi članek Kako izbrati bimetalni ogrevalni radiatorji: funkcije.)

Tako bo prostornina prostora v tem primeru 3,5 * 6,5 * 3,0 = 68,25 m³, potem v panelni hiši potrebujemo 68,25 * 41 = 2798,25 W ali pa zaokrožimo do 2,8 kW. Potem za to sobo potrebujemo 2,8 / 0,17 × 16,47 ali 17 krogov bimetalnega kroga. Za dobro ogrevano sobo potrebujete 68,25 * 34 = 2320,5 W, potem pa 2320,5 / 170 = 13,65 ali 14 zaokroženih.

Toda za izračun števila radiatorjev lahko razdelke razdelite s številom oken, v vsakem primeru pa morajo biti opremljene z ogrevalnimi napravami, tudi če so različne velikosti, tako da se toplotne izgube ne povečujejo.

Opomba Treba je reči, da obstajajo tudi najbolj natančni izračuni, ki upoštevajo ne le površino / prostornino prostora in toplotno kapaciteto odseka radiatorja, ampak tudi številne različne koeficiente. To vključuje specifično temperaturo, ki je potrebna v tem prostoru, stopnjo zasteklitve oken (enojna, dvojna ali trojna zasteklitev), toplotna izolacija (šibka, srednja, visoka), ki ustreza površini oken in tal ter tako naprej. Toda taki izračuni so potrebni za specializirane prostore, na primer za namestitev mikroklime v skladiščih muzeja ali nekaterih laboratorijev.

Zaključek

Ne pozabite, da je moč, ki jo proizvajalec določi za odseke, pogosto vzeta iz največje temperature hladilne tekočine, zato jo lahko imenujemo precenjena. Na tej podlagi se zaokroževanje vedno zgodi na velik način, včasih pa še posebej v mrzlih regijah dodamo še dodaten del.
