Kako namestiti črpalko v ogrevalni sistem s prisilnim tipom

V prisilnem ogrevalnem sistemu črpalka omogoča, da hladilno sredstvo kroži po cevovodih in ga dovaja z minimalnimi izgubami do najbolj ekstremnih radiatorjev. To vam omogoča, da zmanjšate premer cevi in ​​jih skrijete v steno ali tla, s čimer okrepite notranjost. Danes je naša naloga povedati, kje in kako pravilno namestiti krožno črpalko, tako da enakomerno distribuira hladilno sredstvo skozi sistem.

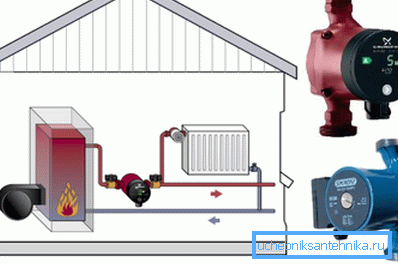

Prisilna cirkulacija

V nasprotju z naravno, kjer se hladilno sredstvo premika zaradi fizičnih razlogov - vroča tekočina se nadomesti z mrazom, v tem primeru je vse odvisno od gibanja rotorja.

Nasvet: če ob vklopu črpalke večina vezja ostane hladna in zračni vtiči niso zaznani, ni smiselno povečati njegove zmogljivosti. Najboljša rešitev je, da jo zamenjamo, ker naprava ne more več ustvariti potrebnega tlaka tekočine.

Prednost:

• v sistemu je poravnana temperatura;
• odstranitev zračnih čepov, ki preprečujejo prosti pretok hladila;
• bistveno poveča dolžino ogrevalnega krogotoka.

Kako izbrati obtočno črpalko

Za običajno stanovanje ni smiselno pridobiti močne naprave, saj dolžina cevovoda redko presega 25 m. Vendar pa je njegova cena odvisna od proizvajalca in materiala, iz katerega je bila izdelana.

Pri izbiri krožne enote morate poznati le nekaj parametrov, med katerimi hitrost hladilne tekočine ni najpomembnejša. Nasprotno, se mora gibati gladko, razmeroma počasi. Poleg tega je večja naprava, več hrupa, ki ga bo naredil, kar ni zelo prijetno.

Nasvet: za velik in kompleksen dom, najboljša rešitev bi bila pomoč strokovnjakov, ki bodo v kratkem izvedli vse izračune.

Za običajno domačo hišo lahko uporabite naslednjo tabelo:

Po tabeli je neposredna odvisnost porazdelitve hladilne tekočine v cevovodu od premera. Prav tako je treba opozoriti, da je standardna hitrost tekočine v ogrevalnem sistemu 1,5 m / s.

Upoštevati morate tudi, da je prehod hladilne tekočine v eni minuti enako moči kotla. Če je na primer 25 kW za ogrevalno enoto, to pomeni, da mora 25 litrov skozi minuto preiti skozi tekočino.

Pri izbiri črpalke ne smemo pozabiti, da je njegova moč sorazmerna dolžini cevovoda. Na primer, za konturo dolžine 100 m je potreben tlak 6 m.

Vrste naprav

Trenutno se za kroženje hladilne tekočine uporabljajo dve vrsti črpalk:

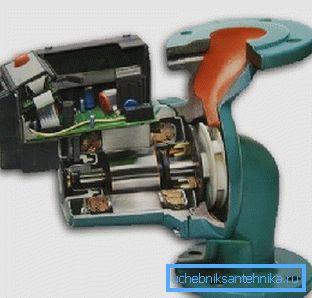

• "Mokri" - delovni del je v stiku s hladilom, zato se uporabljajo v stanovanjskih prostorih, saj je skoraj tiho;
• "Suha" - rotor nima stika s hladilnim sredstvom, naprave se običajno uporabljajo v nestanovanjskih prostorih, saj so povečali hrup pri delu.

Izvedite obe različici naprave iz materialov, ki niso dovzetni za korozijo:

• telo - medenina ali bronasta;
• drugi deli so plastični, keramični ali nerjavno jeklo.

V "mokrih" napravah praktično ni motenj naprave, saj med njegovim premikanjem hladilno sredstvo maže svoje dele.

Priprava za namestitev

Spodaj je kratek vodič s priporočili:

1. Priporočamo, da izdelek kupite s snemljivimi nitmi, nato pa lahko svoje delo kar najbolj enostavno opravite. V nasprotnem primeru boste morali sami prevzeti adapterje.
2. Takoj kupite filter za grobo cev, nepovratni ventil, ki bo naredil delo visokotlačne črpalke.
3. Potrebovali boste še en obvod in ventile potrebnega premera.
4. Ne pozabite tipk za matice.

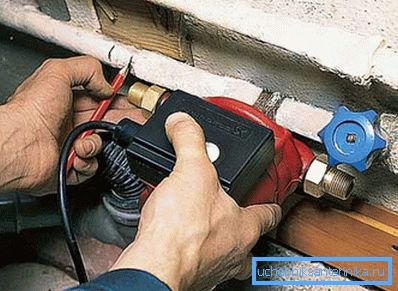

Izberite kraj za klepetanje

1. Zaželeno je, da je za njegovo redno vzdrževanje prost dostop do naprave.
2. V bližini bi morali biti dostop do električne energije. V nasprotnem primeru boste morali napajalni kabel potegniti do točke namestitve naprave.
3. Pred tem je priporočljivo namestiti črpalko na povratno črto, danes njihova zasnova omogoča, da to storite kjerkoli.
4. Za povečanje tlaka na sesalni točki je bolje namestiti napravo v dovodno cev. Še posebej dobro, če se nahaja blizu mesta vstopa v ogrevalni sistem ekspanzijske posode. V tem primeru je zagotovljena visoka temperatura.

Če je naprava nameščena v ogrevalnem sistemu z rezervoarjem tipa membrane, je bolje, da ga obrišete z rezervoarjem. Priporočamo jo čim bližje kraju namestitve ekspanzijske posode.

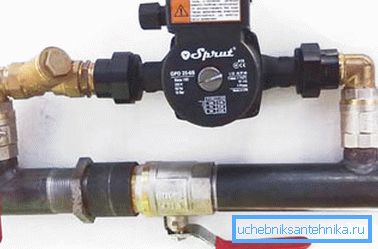

Nasvet: če namestite obvod s črpalko na povratni cevi, boste težje dostopali do črpalke, je mogoče popraviti napajanje, navpično pa je treba vstaviti navpični varnostni ventil.

Namestitvena pravila:

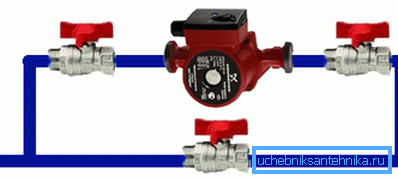

1. Krogle pritrdite na straneh naprave. To vam bo omogočilo, da ga hitro razstavite brez izpraznitve hladilne tekočine iz sistema.

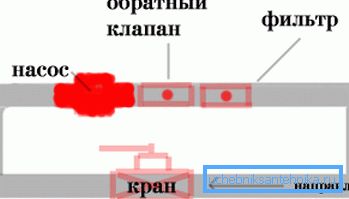

2. Neposredno pred črpalko je treba rezati v filtru, ki ščiti opremo pred umazanijo in delci, ki so lahko v hladilniku
3. Na vrhu obvoda je potrebno namestiti avtomatski ali ročni odvodni ventil. Torej se lahko hitro znebite zraka v sistemu, tam zbranih iz različnih razlogov.
4. Namestitev črpalke je treba izvajati v smeri hladilne tekočine, na napravi pa je ustrezna puščica.

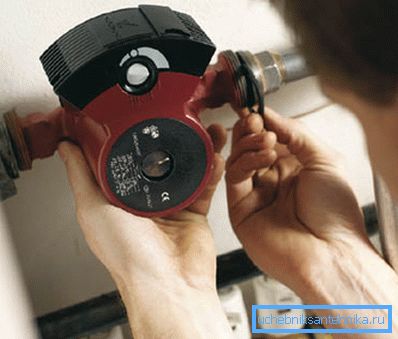

5. Navojne povezave morajo biti prevlečene s tesnilnim materialom, obložene s trakom za fumo, in tudi nameščene tesnila med parnim delom, tako da ni puščanja v sistemu.

Nasvet: vtičnica za črpalko mora biti ozemljena, da se zagotovi varnost njegove uporabe.

Postopek namestitve

1. Odsesajte hladilno sredstvo iz sistema, če bo instalacija izvedena v obstoječe omrežje. Za novo črpalko je bolje uporabiti novo hladilno tekočino, hkrati pa lahko izpraznite cevovode in radiatorje pred morebitno kontaminacijo.
2. Namestite ventile in črpalke, kot je določeno v prejšnjih pravilih..
3. Na koncu cikla namestitve napolnite sistem s svežim hladilom..

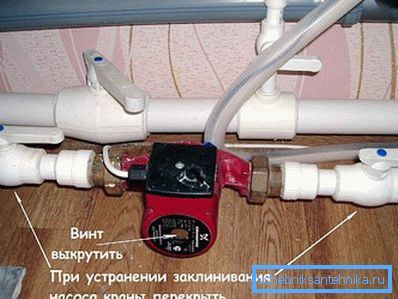

1. Pred zagonom črpalke odvijte centralni vijak na ohišju z izvijačem in odvečni zrak izpraznite iz naprave, po videzu vode pa ga tesno privijte.

Zaključek

Namestitev obtočne črpalke v ogrevalnem sistemu omogoča varčevanje z gorivom, kar omogoča hitro segrevanje hladilne tekočine, kar omogoča udobno sobno temperaturo za kratek čas.

Delo je preprosto, enostavno ročno, vendar zahteva upoštevanje določenih pravil. Boste morali izbrati samo pravo napravo za hišo s toploto. Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
