Kako namestiti dvocevni ogrevalni sistem

Najpogosteje uporabljani sistem ogrevanja je voda. S svojo pomočjo se ogreva več kot 67% vseh objektov v naši državi. Ima več vrst, med katerimi je najbolj priljubljena dvocevna. Danes si postavljamo nalogo povedati, kaj pomeni dvocevni ogrevalni sistem z naravno cirkulacijo in z mehaničnim, podrobneje, da boste dobili čim več znanja o tem.

Kakšno je načelo delovanja

V tem primeru ne bo nobenih presenečenj, sistem je zaprta zanka, skozi katero ogrevalni hladilnik kroži od grelca do radiatorjev. Enako načelo opazimo v vseh drugih strukturah, kjer se voda uporablja za ogrevanje.

Edina razlika je uporaba dveh cevovodov istočasno:

• prva transportira in distribuira vročo hladilno sredstvo;
• druga odstranjuje ohlajeno tekočino iz radiatorjev in jo vrne v grelnik.

Prednost

Alternativna možnost je cenejša in preprostejša enocevna konstrukcija, vendar zaradi očitnih prednosti dvocevne cevi izgublja priljubljenost. Upoštevajte jih podrobneje:

Od pomanjkljivosti je navadno opažena dolžina dvojnega cevovoda, kar povečuje finančne odhodke v primerjavi z možnostjo ene same cevi. Čeprav se v tem primeru ne more šteti za negativno lastnost, ker so cevi uporabljene z majhnim premerom, so dimenzije pritrdilnih elementov, ventilov, priključkov in armature tudi majhne.

Pravzaprav skupni stroški le malo presegajo izdatke za enocevni ogrevalni sistem. Hkrati boste dobili veliko več koristi.

Vrste

Ogrevalni sistemi se običajno delijo na odprto in zaprto.

Glavno merilo za to ločitev je tip ekspanzijske posode, ki se uporablja pri načrtovanju.

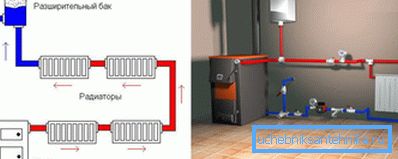

1. V odprti izvedbi je nameščen na zgornji del vezja, od katerega lahko hladilno sredstvo prosto izhlapi. V tem primeru bo notranji tlak sistema relativno nizek.

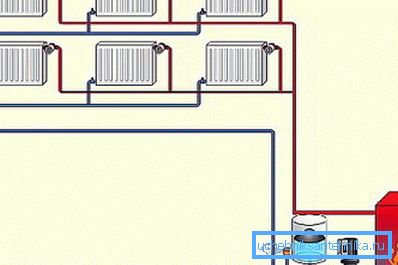

1. Zaprta standardna dvojna cevna izvedba je opremljena z membransko ekspanzijsko posodo, ki omogoča, da tekočina kroži okrog vezja pod prisilnim tlakom. Ker je izhlapevanje odsotno, omogoča uporabo bolj praktičnih rešitev v obliki glikolov kot hladila poleg vode. Zaprti sistemi so najbolj varni in okolju prijazni.

Odvisno od lokacije cevovodov, ki povezujejo vse elemente strukture, lahko razlikujemo:

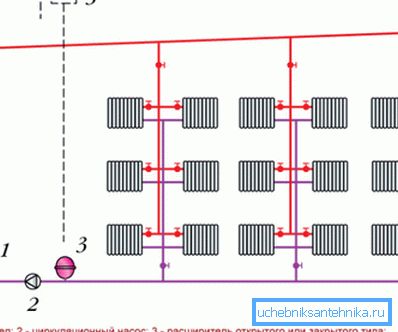

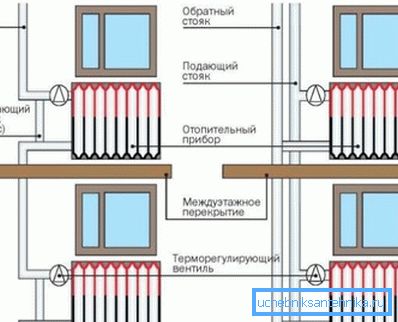

1. Vertikalni dvocevni ogrevalni sistem, ko so baterije priključene na navpični dvižnik. Uporabite ga v večnadstropnih stavbah, s čimer se lahko priložite vsakemu nadstropju posebej. Glavna prednost konstrukcije je odsotnost zračnih vtičev pri uporabi. Cena dogovora bo višja od ostalih možnosti.

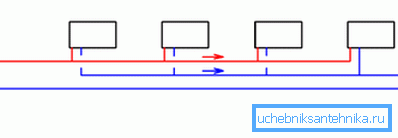

1. Horizontalni dvocevni ogrevalni sistem se običajno uporablja v eni zgornji stavbi z veliko površino. Priključitev grelnikov poteka na vodoravni cevovod. Zbrani zrak se izprazni z žerjavom Mayevsky.

Nasvet: v tem primeru na pristajanju ali na hodniku položite dvigala.

Postavitev

Uporabite dva osnovna modela:

1. Dno, ko je cevovod, ki prihaja iz kotla, položimo v spodnji del stavbe, na primer v podzemni prostor, tla ali klet. Hrbtni položaj je še nižji in za doseganje normalnega kroženja hladilne tekočine je kotla nameščena nižje, tako da so vsi radiatorji postavljeni nad njo.

Namig: v tokokrogu obvezno vklopite zračno linijo in ga nastavite na vrhu. S svojo pomočjo bo iz omrežja odstranjen presežek zraka.

1. Zgornja, ko distribucijska avtocesta prehaja skozi zgornji del konstrukcije, in ekspanzijska posoda je nameščena na najvišji točki vezja. Običajno mimo cevovoda skozi izolirano podstrešje, kar je nesprejemljivo za stavbe s ravno streho.

Nasvet: dve možnosti ožičenja lahko uporabljate tako za vodoravne kot vertikalne sisteme ogrevanja.

Hidravlični izračun

Pred začetkom dela je potrebno opraviti vgradnjo ogrevalnih konstrukcij, saj bo za vsako konstrukcijo individualen. Hidravlični izračun vodoravnega dvocevnega ogrevalnega sistema in navpičnega je običajno izveden v skladu s predhodno shemo "osnove", ki vključuje vse elemente.

Med izračuni je identificiran najbolj obremenjen obroč cevovoda, ki ga je treba upoštevati pri izračunu predmeta in razdelitvi na pogojne odseke.

Posledično bo lastnik stanovanj prejel:

• vrednost morebitne izgube tlaka v tokokrogu;
• najbolj optimalen premer cevovodov;
• območje radiatorjev, potrebnih za ogrevanje, iz katerega je mogoče doseči več grelnih naprav.

Hidravlični izračun dvotirnega vodoravnega sistema ogrevanja se izvaja z uporabo več tehnik.

Spodaj povemo o najpogostejših:

1. Izračuni se izvajajo ob upoštevanju značilnosti odpornosti in prevodnosti. Zahvaljujoč temu je mogoče pridobiti prave podatke o temperaturi vsakega elementa ogrevalnega krogotoka in točnem toku vode.

1. Izračuni se izvajajo na specifični izgubi tlaka. Rezultat je jasna fizična slika procesa, ki prikazuje dejansko porazdelitev odpornosti v plinovodu.

Hidravlični izračun dvocevnega ogrevalnega sistema na koncu vam omogoča, da poznate natančne parametre temperature in pretok hladilne tekočine v katerem koli delu vezja. To bo osnova za načrtovanje ogrevanja stavbe.

Skupščina

Vgradnja dvocevnega ogrevalnega sistema se začne po izračunih, izdeluje natančen diagram vezja in pridobi potrebno opremo.

Spodaj bo povedano o vrstnem redu njenega izvajanja:

1. Namestite ogrevalni kotel. Najboljša možnost je majhna ločena soba, kjer je prezračevanje ustrezno opremljeno, kar bo odstranilo izdelke zgorevanja. Priporočamo, da tla in stene prevlečete s posebej oblikovanimi ognjevzdržnimi materiali. Kotel postavite stran od sten, s priročnim pristopom k vzdrževanju.

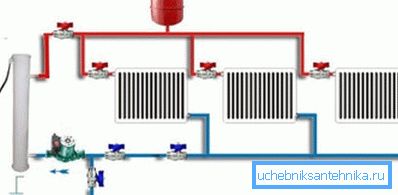

1. Obtočno črpalko pritrdite na cevovod in distribucijski razdelilnik, če je predvideno v načrtu.

1. Vodite cevovod od kotla do radiatorjev. V stenah naredite majhne luknje, ki jih nato zatesnite s cementno malto. Priključki so odvisni od sestave materiala cevi.

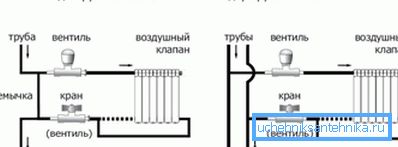

1. Priključite radiatorje. Ogrevalni krog vsakega akumulatorja mora biti sestavljen iz dveh cevi - vrha z vročo, spodaj z ohlajenim nosilcem toplote. Namestite radiatorje s svojimi rokami pod okna z uporabo posebnih oklepajev.

Optimalna razdalja od:

• radiatorji - 100 mm;
• tla - približno 120 mm;
• stene - 20-50 mm.

Namestite krmilne in okovne elemente na vstopu in izstopu. Termični senzorji vam bodo pomagali pri enostavni nastavitvi udobne temperature v prostoru.

1. Po opravljenem delu opravite preverjanje sistema.

Zaključek

V tem članku ste se naučili, kakšen horizontalni dvocevni ogrevalni sistem, pa tudi navpični, se danes pogosto uporablja za ustvarjanje udobne temperature v stanovanjskih in industrijskih zgradbah. Zaradi njenih nespornih prednosti je postal zelo privlačen za potrošnike.

Več kot 2/3 gospodinjstev in podjetij ga je izbralo za ureditev ogrevanja. Pri načrtovanju je potrebno izvesti kompetenten hidravlični izračun.

Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
