Kako namestiti toplotni rele za ogrevanje z lastnimi rokami:

Ta članek govori o načinih avtomatske nastavitve električnega ogrevanja. Seznaniti se moramo s tipi termostatov, ki jih ponuja sodoben trg, in se naučiti, kako jih pravilno povezati z obremenitvijo in kje postaviti temperaturni senzor. Začnimo torej.

Zakaj jo potrebuješ?

Glavni motiv je povsem razumljiv: varčevanje z električno energijo. To je najdražji vir toplotne energije; električni grelniki se uporabljajo samo tam, kjer ni mogoče uporabljati glavnega plina, peletov, premoga ali kurjenega lesa.

Mimogrede: uporaba nočnih tarif lahko zmanjša stroške ogrevanja z električno energijo za 20-30%.

Poleg prihrankov ne pozabite na udobnost uporabe električnega ogrevanja. Pri delu s stalno močjo v toplih dneh bodo morali prebivalci hiše ali stanovanja trpeti zaradi toplote ali (z odprtimi okni) osnutkov. Ročna prilagoditev iz očitnih razlogov bo imela znatno vztrajnost: spodbuda za zmanjšanje stopnje ogrevanja pride šele po tem, ko temperatura odstopa od udobja 4-5 stopinj.

Termostatski rele vam omogoča ohranjanje optimalne temperature v prostoru s točnostjo 1-2 stopinj.

Izbira termostata

Vsi termostati za ogrevanje lahko razdelimo na tri glavne kategorije.

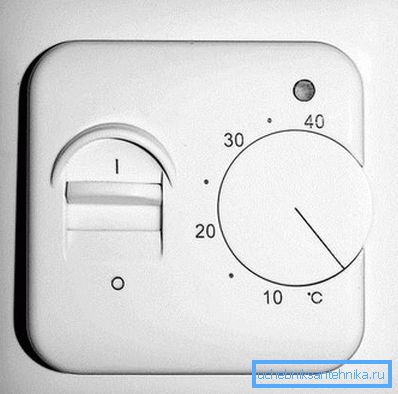

Elektromehanski

Strogo rečeno, le ta tip regulatorja lahko imenujemo rele: elektromehanska naprava, ki fizično odpira stike, se dejansko uporablja za upravljanje porabe energije. Seznam funkcij elektromehanskih termičnih stikal je minimalen.

Lahko:

1. Vklop in izklop. V ta namen se običajno uporablja ločeno mehansko stikalo.
2. Temperaturo nastavite s pomočjo kolesa z vrednostmi, ki so natisnjene na njej ali v primeru.. Tipični temperaturni razpon je od +5 do +40. Jasno je, da je višja temperatura, večja je poraba toplote.

Za pojasnitev: poraba električne energije za vzdrževanje temperature se določi, seveda, ne po svoji absolutni vrednosti, temveč s temperaturo delta z ulico. Stroški vzdrževanja + 30C v hiši pri +15 na ulici in +5 za ulico -10 bodo enaki.

1. Samodejno vzdržujte želeno temperaturo in se osredotočite na indikacije zunanjih termoelementov.

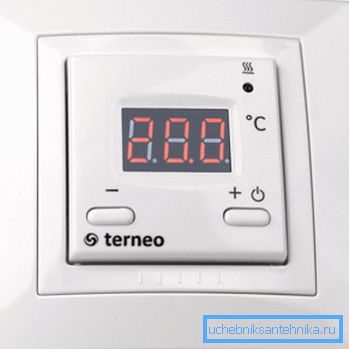

Digitalno

Funkcionalnost digitalnih termostatov je enaka prejšnjemu tipu.

Le tri razlike:

1. Namesto številk, natisnjenih na ročnem regulatorju, se uporablja zaslon s tekočimi kristali.
2. Izklop ogrevanja ni dodeljen za stalno pritiskanje releja, ampak na tranzistorski sklop brez hrupa.
3. Če želite nastaviti delovno temperaturo, uporabite številsko tipkovnico.

Obstaja mnenje, da so digitalni termostati natančnejši od mehanskih. To je le delno res: zahvaljujoč digitalnemu prikazu na njih je lažje nastaviti želeno temperaturo. Vendar, kako natančno se vzdržuje, je odvisno od kalibracije naprave za določen toplotni senzor in ni povezano z vrsto regulatorja.

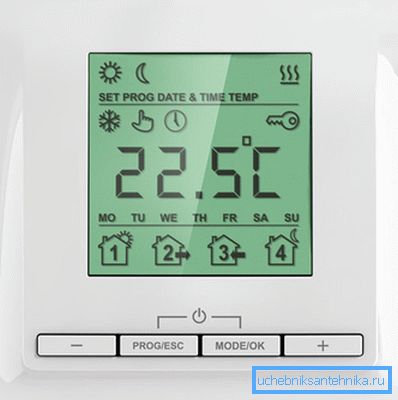

Programabilno

Digitalni nastavitvi je dodana še ena funkcija: možnost nastavitve urnika dnevnega in tedenskega dela. Na primer, ob vikendih lahko vaš dom obdržite pri + 20 ° C čez dan in +16 ponoči; v istem delovnem času se prazen apartma ogreje le do + 8C.

Zdi se, da je izbira očitna: programabilni krmilnik je očitno ugodnejši od drugih toplotnih stikal. Vendar pa je vredno upoštevati stroške samih naprav:

Če se v težkih razmerah bolj ekonomično napaja dovolj hitro, nato pa z mesečno porabo toplote z električnim ogrevanjem v nekaj sto kilovatnih urah, se bo doba vračila povečala na ducat ali dve leti.

Združljive naprave

Kakšne vire toplote lahko priključite na termostat? Na splošno velja za vse naprave za neposredno ogrevanje brez lastnih digitalnih krmilnikov. Ni vseh elektronskih krmilnih vezij, ki jih zunanji termostat pravilno odzove na trajne izpade električne napetosti.

Na seznamu:

• Kabelsko in filmsko talno ogrevanje. To je najučinkovitejša vrsta električnega ogrevanja: zaradi optimalne porazdelitve temperature v prostoru ogrevanega prostora lahko zmanjša stroške v primerjavi s konvekcijskim ogrevanjem za 30-50 odstotkov.
• Elektro konvektorji.
• Oljni radiatorji.

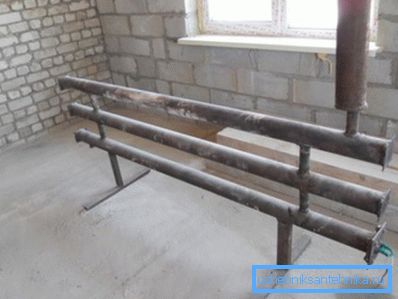

• Registrira z vgrajenimi grelci.

Samo en omejevalni dejavnik je električna energija, ki jo porabi naprava. Tipični termični rele ima omejitev 3600 vatov, kar ustreza območju majhne sobe. Z večjo porabo se uporablja več neodvisnih ogrevalnih naprav, od katerih je vsaka opremljena s svojim termostatom.

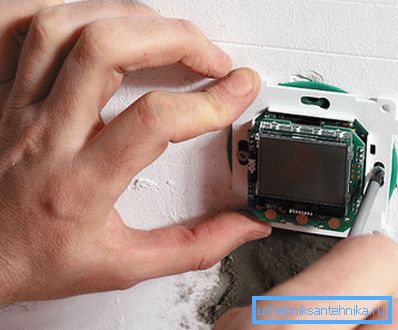

Skupščina

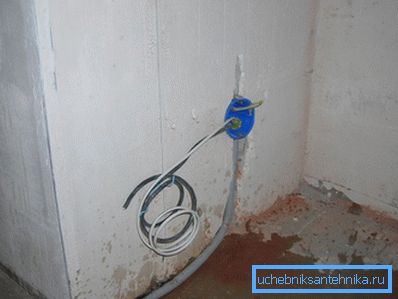

Vsi prodani termostati pomenijo skrito vgradnjo v spojno omarico. V betonski ali opečni steni je luknja za to izbrana s krono 65 mm; škatla je zatesnjena s cementom ali mavčnim ometom. S suhim zidom so uporabili posebne škatle, pritrditev listov na obeh straneh.

Ali je mogoče termostat pritrditi odprto?

Ja, vendar z nekaj rezervacijami.

1. Potrebovali boste posebno napajalno škatlo, ki jo pritrdite na steno z navadnim vijakom.
2. Bolje je odstraniti žice za senzor moči in temperature v kabelskem kanalu.

Pomembna točka: v stavbah iz vnetljivih materialov je v navodilih za preprečevanje požarov predvideno, da se v jeklene cevi namestijo visokonapetostna ožičenja.

Standardna montažna višina termostata je enaka kot za stikala, 90 cm od nivoja tal.

Povezava

Regulator lahko preprosto povežete z lastnimi rokami - dovolj je, da natančno preučite označevanje ugotovitev.

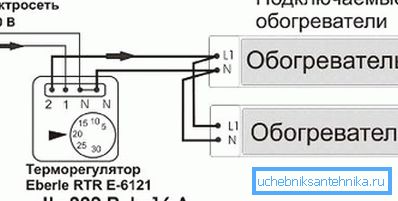

Če je potrebno, sta lahko dva grelna elementa vzporedno priključena na en par priključkov - če le njihova skupna moč ne presega zmožnosti termičnega releja.

Toplotni senzor

Kje je nameščen temperaturni senzor?

Odvisno je predvsem od tipa grelnega elementa.

1. V primeru talnega ogrevanja kabla se polagajo v estrih v notranjosti PVC cevi, ki omogoča zamenjavo senzorja ob neuspehu.
2. S toploto filma toplotnega senzorja se v folijo prilega substratu. Ker imata tako senzor sam in žica za povezavo z njimi ponavadi precej impresiven prečni prerez, bodo za njih morali izbrati utor.
3. Z različnimi visokotemperaturnimi grelnimi elementi - konvektorji, registri s segrevanjem itd. - senzor je nameščen na steno in je maskiran z oblikovanjem, polico ali na kakršenkoli drug način.

Seveda pri izbiri mesta za termoelement ne smemo pozabiti na zdrav razum.

• Dekorativna obloga ne bi smela vplivati ​​na prosto kroženje zraka blizu temperaturnega senzorja.
• Nahaja se iz neposredne sončne svetlobe in prepihov.
• Senzorja ne bi smeli namestiti v ogrevalni napravi v toku toplega zraka. V tem primeru bo njegovo pričanje daleč od povprečne temperature v prostoru.
• Bolje je, da se višina senzorja postavlja od tal v razponu od 90-120 cm. Nato bodo odčitki ustrezali vašemu subjektivnemu zaznavanju: +20 na ravni tal lahko povzroči +28 na višini človeške rasti.

Mimogrede: veliko programabilnih termičnih stikal dobimo s svojimi temperaturnimi senzorji.

Zaključek

Upamo, da bodo priporočila, predstavljena bralcu, koristna pri namestitvi električnega ogrevanja. Kot običajno, priloženi videoposnetek vsebuje dodatna tematska gradiva. Uspehi!
