Sodobne tehnološke rešitve omogočajo odkrivanje bistveno novih načinov ogrevanja stanovanjskih prostorov. Do nedavnega so bili splošno dostopni centralizirani ali individualni sistemi za ogrevanje kotla. Tehnična inovacija in vredna zamenjava tradicionalnih načinov ogrevanja domov so bili pojav inovativnih načinov ogrevanja, ki tla uporabljajo kot toplotno akumulirajočo in toplotno sevalno površino. Tako je tehnologija infrardečega talnega ogrevanja. Povedali vam bomo, kako narediti infrardeče talno ogrevanje z lastnimi rokami.

Posebnosti

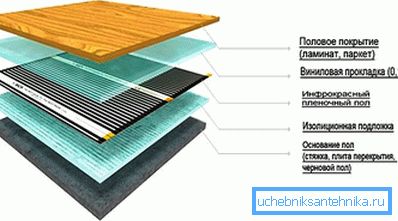

Ogrevalna pogača

Prvič je prišlo do gradnje vodnih tal in po nekaj časa - električnih kablov in paličnih vrst toplih podov. In relativno nedavno je prišlo do visokotehnološkega razvoja IPO-infrardečega filma. Ogrevanje tal, sten ali stropov tega zasnove ima več prednosti:

  • Nizka v primerjavi z drugimi načini ogrevanja je poraba energije od 15 do 55 W / h na 1 m, zaradi visoke toplotne prevodnosti ogljikovega materiala, uporabljenega pri gradnji, uporabe temperature regulatorja za ustvarjanje udobnega temperaturnega načina in tihega delovanja.
  • Visoka zanesljivost zaradi vzporedne povezave elementov električnega tokokroga. Ko en ogrevalni del izgori, ostali delujejo pravilno.
  • Filmsko strukturo lahko pokrijete s skoraj vsakim materialom: laminatom, lesenim parketom, preprogami, suhim zidom ali kompozitom.
  • Enostavna namestitev na gladko površino, ki jo lahko opravi katerikoli domači mojster, ki nima posebnih strokovnih znanj. Odsotnost potaknjencev, polaganja odprtin in žlebov ne zahteva uporabe posebnega orodja - perforatorjev in stenarjev.

IPO material

IPO material

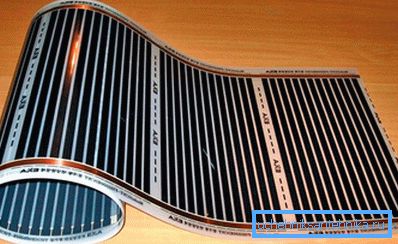

Termo folijo z debelino 0,2-0,4 mm se uporablja za polaganje ogrevalne plasti. Prodana je v zvitkih 50-100 cm in dolg do 50 m.

Rezanje filma v podloge se lahko izvede s posebnimi linijami za rezanje, ki se nanesejo na površino, oznaka je vsakomur jasna, zato jih je težko zmešati z grelnimi trakovi, ki jih je strogo prepovedano rezati.

Film je sestavljen iz grelnih elementov - 1,5 cm širokih trakov, povezanih s posrebrenim bakrenim pnevmatikah. V vsakem grelnem elementu je ogljikova ogljikova pasta na osnovi grafita, ki med prehodom električnega toka oddaja infrardeče sevanje. Spekter sevanja je zunaj vidnega območja človeškega očesa. Emajlirna plast je na obeh straneh zanesljivo laminirana z gostimi sloji negorljivega polimera s tališčem 130 °. Prenaša ultravijolično svetlobo in zanesljivo ščiti pred vdorom vlage, mehanskim poškodbam ali električnim tokom. Površina kupljene filmske prevleke je izbrana na podlagi:

  • Ne manj kot 70-80% površine prostora za ogrevanje.
  • 30-40% površine za ogrevanje ali rezervno ogrevanje.

Fazna namestitev in namestitev ogrevalnega sistema

Fazna namestitev in namestitev ogrevalnega sistema

Polaganje je izdelano na enakomerni podlagi. Samonivelirna tla se uporabljajo za izravnavo, dovoljena velikost nepravilnosti pa je ± 3 mm, raven se uporablja za meritve. Z metodo cementnega in peskovitega svetilnika je mogoče doseči raven, po kateri mora biti površina očiščena iz umazanije in prahu.

Nato morate postaviti hidroizolacijski sloj posebnih materialov ali plastične folije z debelino 50 mikronov.

Da bi zmanjšali toplotne izgube, je treba namestiti toplotno izolacijo iz metaliziranega metaliziranega substrata, folirane polietilenske pene ali polipropilenskega filma. Prilega se odbojni strani navzgor. Debelina sloja z reflektivno plastjo folije mora biti 3-5 mm.

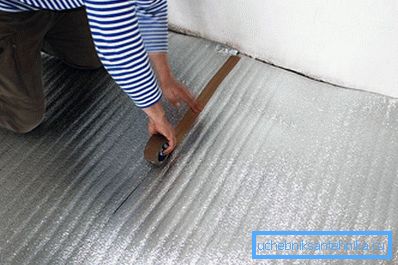

Podlogo pod toplim nadstropjem

Neoblikovana tehnična pluta se uporablja, če so tla prekrita s keramičnimi ploščicami.

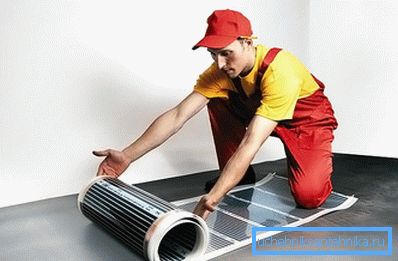

Nato skrčite IPO s škarjami v predpražnike, ki so v skladu z vnaprej pripravljeno risbo, pri čemer je treba upoštevati, da mora biti razdalja od vsake stene okrog 20 cm. Razstavite jih na razdalji od 5 do 10 mm (prekrivanje ni dovoljeno), tako da so bakrene pnevmatike na dnu. Trakovi morajo biti usmerjeni proti steni z vtičnico, iz katere se napaja. Poleg tega stene, da bi se prihranili, so izdelani električni skakalci in nameščen je tudi temperaturni senzor.

Ne dovolite, da bi orodje padlo na film. Da ne bi poškodovali IPO, je bolje, da ne napadate preproge.

Potem je potrebno pritrditi spoje z lepilnim trakom, mesti rezalnega bakrenega vodila pa so izolirani z bitumenskimi trakovi, ki so vključeni v paket izdelka.

IR filmski nosilec

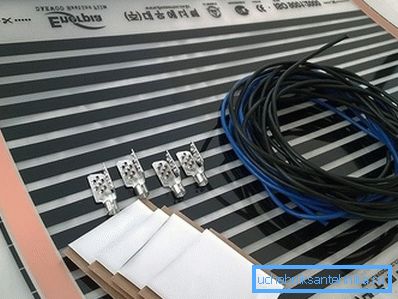

Podstavki v električnem omrežju so vzporedno priključeni z električnimi žicami - skakalci s sponkami na koncih. Iz žic je odstranjena izolacija, pritrditev stegne, pritrditev in zatikanje. Potrebno je pravilno namestiti objemko z žico na kontakte preproge. Ena stran objemke mora iti znotraj IPO, druga pa mora biti na bakrenem avtobusu zunaj. Objemko pritiskate na obeh straneh s kleščami. Mesta stika izolirajo bitumenske masti.

Premer uporabljenih žic se izračuna na podlagi porabe energije vzporedno povezanih celic. Da bi to naredili, prijavljena moč IPO na 1 m2 pomnožen s kvadratom. Posledično dobimo skupno moč, ki jo delimo z omrežno napetostjo I = P / U. Pri posebnih mizah določimo premer prečnega preseka na velikosti trenutne jakosti. Podobno je izbran tudi premer dovodnega kabla. Na primer, če želite priključiti vse 1,5-kilovatne celice, je dovolj, da ima bakreno žico 1,5 mm ?.

Povezava z žično sponko

V toplotno izolacijskem sloju pod filmom ali v tla s globino 1-2 cm je nameščena cev s temperaturnim senzorjem. Povezuje se s regulatorjem temperature. Napajalna napetost v IPO se napaja preko temperaturnega senzorja med obratovanjem / zapiranjem vezja.

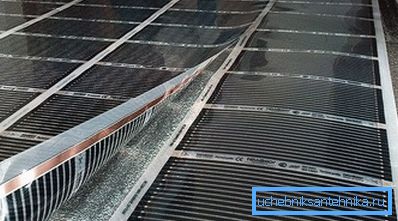

Po namestitvi se testira povezava s sistemom. Omrežna napetost se nanaša na vhod in preverja se enakomerno segrevanje vseh podstavkov. Če pride do težav, se na tej stopnji odpravijo. Ogrevalni sistem je pripravljen za delovanje. Sedaj lahko začnete polagati končno prevleko. Tako je mogoče izolirati hladen balkon ali ložo, kar ustvarja udobne pogoje za bivanje v teh prostorih.

Video

Če želite dopolniti znanje o polaganju infrardečega dna, vas vabimo, da si ogledate video:

Fotografija

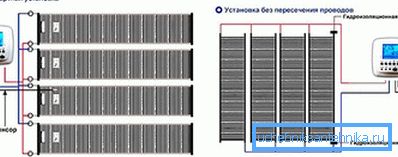

Diagrami namestitve IPO

IPO

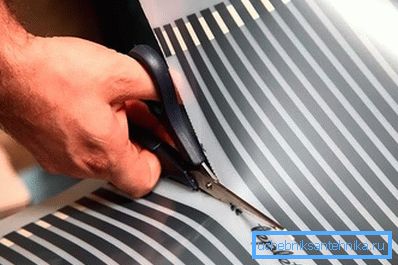

Rezanje filma na preproge

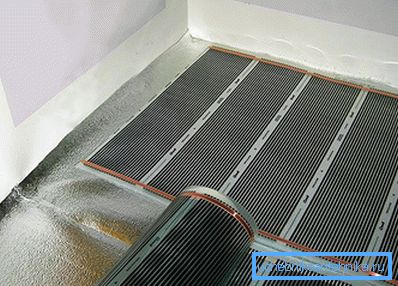

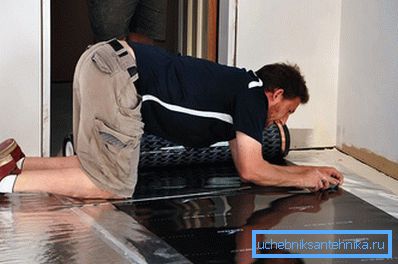

Postavitev ogrevalnih preprog

Infrardeči podnožje talnega ogrevanja

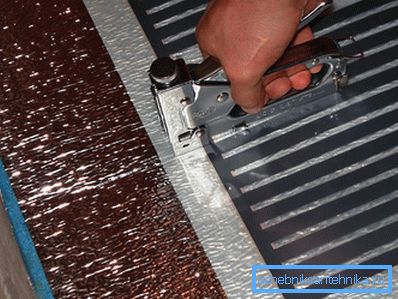

Postavitev IR filma na vrhu toplotne izolacije

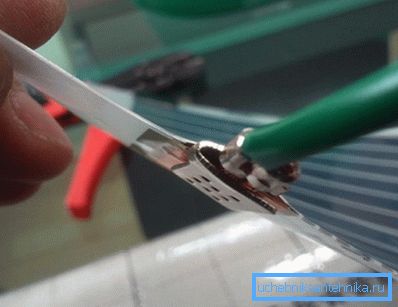

IPO povezava

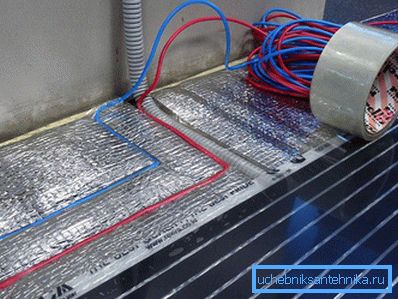

Polaganje žic

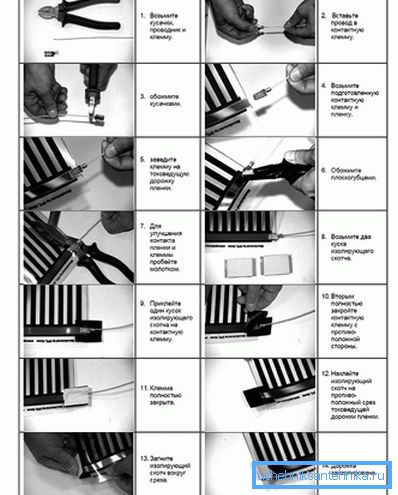

Navodila za namestitev IPO

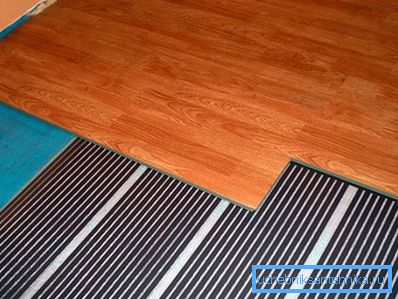

Infrardeča tla pod laminatom
