Kako narediti kotel na trdo gorivo sami: vodnik za ukrepanje

Če želite vedeti, kako narediti ogrevalne kotle za trdo gorivo z lastnimi rokami, ste šli na pravi naslov in, čeprav ne bomo upoštevali vseh možnih možnosti, boste razumeli bistvo take namestitve. Seveda vam ne moremo zagotoviti nenavadno visoke učinkovitosti, vendar s pravilno nastavitvijo dušilnikov dovoda kisika in prilagajanjem potiska zagotovo dobite 65% ogrevalnega krogotoka.

Materiali, sklopi in sestavljanje te naprave bodo predstavljeni korak za korakom spodaj, poleg tega pa si lahko ogledate tudi tematski video posnetek.

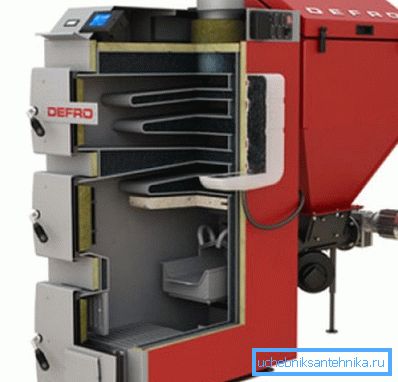

Kotli na trda goriva

Opomba Ta oprema ima veliko skupnega z znanimi za večino bralčevih peč, hkrati pa so razlike, na principu, ki ga daje toplota, postalo povsem drugačna naprava.

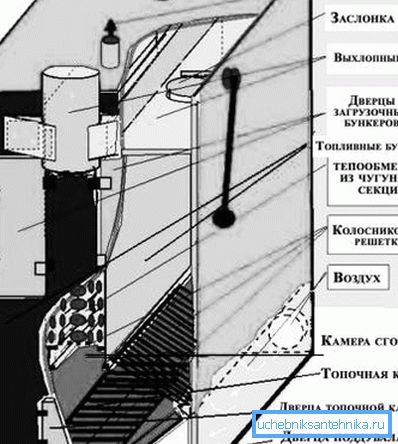

Glavne komponente strukture

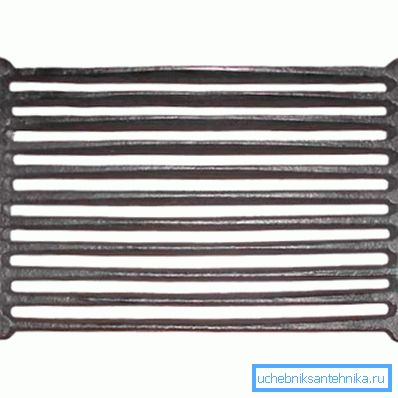

• Seznam glavnih elementov vključuje komoro za gorivo, kjer v resnici opeče trdo gorivo.. Ta komora je nujno opremljena z rešetko, skozi katero je dobavljen kisik, ki je potreben za proces izgorevanja.
• Potrebujemo tudi cevni toplotni izmenjevalnik ali drugo rezervoar za vodo, izdelan iz toplotno odpornega jekla ali litega železa. - Ta element se pogosto imenuje vodni jakni.
• Za prilagajanje toka svežega zraka je potreben sistem plinskega ventila in po zaslišanju zaprejo vlečne kanale. - v konvencionalni pečici te funkcije opravljajo vrata ventilatorja in vrata (pogled).
• No, in seveda dimnik, ki je potreben za odstranjevanje produktov izgorevanja (dim) in za ustvarjanje potiska v gorivnem prostoru.
• Vsi ti vozli so sestavljeni iz jeklenega ohišja.

Opomba Da bi zagotovili enakomerno segrevanje prostora tudi med olajševanjem ogrevanja, priporočamo, da namestite toplotni akumulator nad kotlom. Je konstrukcija jeklene konstrukcije, kjer se toplota koncentrira med delovanjem enote.

Poleg tega je rezervoar iz nerjavečega jekla za vročo vodo opremljen nad toplotnim akumulatorjem. To vozlišče ni obvezno, vendar s tem zagotovite drugo vezje, to pomeni, da je kotel dvojno vezje.

Materiali in orodja

• Za montažo ogrevalnega kotla na trdo gorivo z lastnimi rokami bomo potrebovali določena orodja in seveda materiale, med katerimi je najprej pločevina iz jeklene pločevine debela najmanj 5 mm.
• Prav tako potrebujemo kovinski kotiček, jeklene cevi iz vode (po možnosti brezšivne) in železno rešetko.
• V ognju in na ashpitu bodo potrebovali vrata, lopute za lopute, nerjavečo jekleno pločevino za toplotni akumulator in rezervoar za vročo vodo, rečni (kamnolomi) pesek (presežen).

• Iz orodij, ki jih seveda ne morete storiti brez plina in po možnosti električnega varjenja, ki ga lahko priključite doma.
• Na brusilniku, to je brusilniku z diski za rezanje kovine.

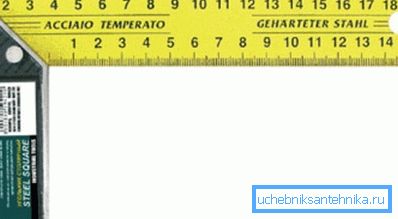

• Prav tako boste potrebovali močnostni vrtalnik s celotnim kompletom vrtalnih klešč, klešč, ravni zgradbe, jeklenega merilnega kotička in merilnega traku z ravnilom.

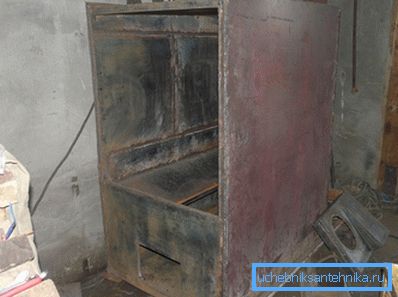

Skupščina

Najbolj obremenjeno mesto tehnično predstavlja izgorevalna komora, kjer lahko temperatura zraka med gorenjem premoga doseže 1000 ° C. Toda to je osnova celotne strukture.

Zato, če ne morete najti pločevine iz jekla, odpornega na vročino, kjerkoli, potem je najbolje, da to komoro naredite dvojno. To pomeni, da dno, zgornji del, hrbet in stranske stene postavite v dve plasti - najprej sestavite kocko, nato pa ga prepletite z drugo plastjo, tako da čim bolj natančno prilegate vse dimenzije.

Za udobje takšnega dela je najbolje uporabiti kovinsko delovno mizo ali samo katero mizo, na kateri lahko rez ali kuhate pločevine iz kovine.

Če pogledate natančno na risbo, boste tam videli oznake parametrov, ki so podani v milimetrih. Prestavite jih na jekleno pločevino z merilnim kotom in jeklenim vodilom.

Pri rezanju kovine ne pozabite, da je obrezan disk lahko debel od 1,0 do 1,8 mm (odvisno od blagovne znamke), zato je treba ohraniti natančne dimenzije, ki niso rezani vzdolž črte, ampak blizu nje, vendar tako da po razrezu ni bilo vidno.

Najbolje je naročiti montažo toplotnega izmenjevalca, zlasti iz sistema medsebojno povezanih cevi, s strokovnjaki, tako da se kasneje v obliki puščanja ne pojavijo nobene sile zaradi višje sile. Od njih lahko naročite tudi iz nerjavečega jekla za akumulacijo toplote in sanitarno vodo.

Kot veste, bo takšna struktura imela dovolj veliko maso, zato se na mestu namestitve najbolje zberejo kotli na trda goriva z lastnimi rokami, tako da prevoz ni potreben. Pod osnovo enote je treba vliti betonsko podlago (če ni nobene) ali pa jo izdelati iz ognjenih opek.

Rešetka je nameščena na vodilih, nato pa je nameščen toplotni izmenjevalec. Rebra je varjena do komore za gorivo. Po tem ostane samo struktura oplaščena s kovinskimi ploščami (stene in vrh), med zidovi pa nalijamo umetni pesek, ki zadrži in kopiči toploto.

Zaključek

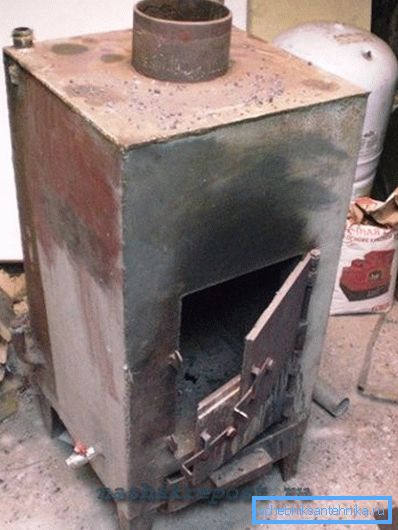

Čeprav ne boste dosegli učinkovitosti, kot je tovarniško sestavljen kotel, njegova cena pa bo nižja na več zaporedij, tudi če so nekateri vozli izdelani s strani tretjih obrtnikov. Ne skrbite - v sestavi takšne enote ni nepremostljivih težav - uspeh vam!
