Kako narediti ogrevanje: 4 stopnje samostojnega oblikovanja

Ena izmed najtežjih inženirskih omrežij stanovanjske hiše in stanovanja je ogrevalni sistem. Potrebna oprema in storitve za njegovo namestitev so zelo draga. Ampak, če veste, kako ogrevati s svojimi rokami, lahko prihranite veliko, tako da delate večino dela sami.

Naslednja navodila vam ponujajo neprecenljivo pomoč.

Faza 1. Izbira komponent

Kako narediti ogrevanje? Najlažji način je uporaba storitev posebnih gradbenih posadk, ki imajo obsežne izkušnje, posebno opremo in znanje za delo z njim. Ampak ta metoda ima veliko pomanjkljivost - cena. Storitve najemnih delavcev so precej drage in niso vsi pripravljeni deliti s tako veliko količino denarja.

Druga možnost je domača ogrevanje. Kljub dejstvu, da so klimatske inženirske mreže ena od najtežjih oblikovanja, lahko vse faze dela opravite sami ali s pomočjo partnerja. V tem primeru ne boste plačali dela najetih delavcev.

Na žalost ne bo mogoče popolnoma opremiti ogrevanja stanovanja, kajti preden naredite ogrevalni sistem sami, morate kupiti potrebno opremo, materiale in orodje.

Nasvet! Da ne bi porabili denar za nakup dragih orodja (spajkalnika, brusilke, stiskanje stroj, in tako naprej), ki je poleg tega, da je malo verjetno, da boste morali v prihodnosti, je priporočljivo, da jih vzame ven. Ta storitev je na voljo v večini velikih trgovin strojne opreme.

Ogrevalni kotel

Tako domači ogrevalni sistem kot tudi klimatsko omrežje, ki ga izdelajo vodovodarji, ne morejo storiti brez glavnega elementa - ogrevalni kotel ogreva ogrevalni medij, ki nato teče skozi cevi in ​​radiatorje, nameščene v prostorih.

Ne glede na sorto, grelna enota sestoji iz dveh glavnih delov:

• zgorevalne komore, v katerih se pogori gorivo ali gorivo, ki proizvajajo določeno količino toplotne energije;
• toplotni izmenjevalnik, skozi katerega kroži hladilnik, ki sprejema toplotno energijo skozi stene.

Nasvet! Obstajajo enokomorni in dvokomorski kotli. Druga, poleg ogrevanja hiše, ogreva vodo, ki se nato uporablja za domače potrebe.

Obstoječi grelci so podrobneje opisani v tabeli.

Nasvet! Čeprav je za uporabo električnih kotlov predrago, so pogosto nameščene kot dodatna ali rezervna vezja. Na primer, ogrevanje prostorov čez dan z uporabo kotla na trda goriva, lahko uporabite električno energijo za ohranjanje udobne temperature ponoči.

Kar zadeva prebivalce mestnih stanovanj, morajo biti zadovoljni z ogrevanjem, kjer je hladilno sredstvo dobavljeno centralno. In njegova kakovost pogosto pušča veliko želenega.

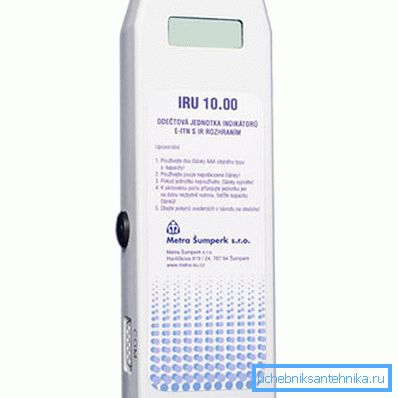

Če želite prihraniti denar in plačati le za količino toplotne energije, je priporočljivo, da v stanovanju namestite razdelilnike stroškov ogrevanja. Natančno bodo povedali, koliko toplote porabite in koliko denarja potrebujete za to.

Cevi

Da bi hladilno sredstvo dostavili radiatorjem, ki segrejejo predmete in zrak v prostoru, potrebujete cevi. Veliko jih je.

Najpogostejše so naslednje vrste:

• jeklo;
• baker;
• nerjavno jeklo;
• polipropilen;
• iz šivalnega polietilena;
• kovinska plastika.

Bodite pozorni! Skoraj vsi domači ogrevalni sistemi so izdelani iz plastičnih cevi. Lažje jih je transportirati, sestaviti na mestu in se povezati med seboj. Potrebno je samo izbrati pravo gradivo, ki temelji na projektu podnebnega omrežja.

Pri izbiri in nakupu cevi je treba upoštevati:

• moč ogrevalne opreme, nameščene v vaši hiši;
• način polaganja glavnih in dovodnih cevovodov (lahko je odprt in skrit - pod estrihom ali v stenah);
• način organiziranja toka hladilne tekočine v sistemu (razlikuje naravno - pod vplivom gravitacije in prisiljeno uporabo obtočnih črpalk);
• temperatura, do katere se hladilna tekočina segreva (večina polimerov ne more zdržati več kot 95 stopinj Celzija, v tem primeru je treba pritrditi jeklo);
• shema polaganja cevi.

Zadnja točka je zelo pomembna. Preden ogrevate, je nujno odločiti, kateri krogotok za prenos toplote bo uporabljen.

Obstajajo trije:

1. Enotna cev. Uporablja se ena cev. Položen je v obliki obroča nad vsemi prostori, nato pa so nanjo pritrjeni radiatorji v seriji ali vzporedno. Glavna prednost te rešitve je stroškovna učinkovitost (navsezadnje bo potrebnih najmanj delov in dodatne opreme).

Kar se tiče slabosti, jih je veliko več tukaj:

• nesposobnost natančno krmiljenje količine hladilnega sredstva in temperaturo vsakega akumulatorja - če nastaviti termostatski ventil na cev, bo omejila dotok vode ni le radiator, ampak tudi pri vseh elementih, ki sta nameščena na;
• neenakomerna porazdelitev toplote - akumulatorje, nameščene bližje kotelu, boljše od najbolj oddaljenih;
• nemogoče popraviti - v primeru porušitve ali uhajanja ene od baterij ne more biti odrezano iz skupnega vezja, zamenjano ali popravljeno, ne da bi zaustavili delovanje celotnega sistema.

Obvoznice pomagajo delno izravnati pomanjkljivosti. To so odseki cevi manjšega premera, ki povezujejo vstopne in izstopne cevi radiatorjev. Z njimi lahko namestite ventil na vstopu in izklopite akumulator iz sistema. Poraba materialov se bo neznatno povečala.

1. Twin cev. V tej shemi obstajata dve cevki: en hladilnik se napaja v akumulatorje, drugi pa se vrne nazaj v kotel. Učinkovitejši in cenejši način ogrevanja.

Pozitivni vidiki uporabe dvocevne sheme so očitni:

• z uporabo ročnih ali avtomatskih ventilov, lahko prilagodite temperaturo vsakega radiatorja in dosežete najbolj udobno mikroklimo;
• toplotna energija, ki jo prenaša hladilo, se enakomerno porazdeli;
• Če baterija pušča, lahko zaprete zaporni ventil in poškodujete element za popravilo ali zamenjavo.

Dvo-cevni sistem vam omogoča organiziranje več ogrevalnih krogov: za prvo in drugo nadstropje, za radiatorje in talno ogrevanje, za dnevne sobe in spalnice, in tako naprej. V tem primeru se uporablja hidravlični razdelilnik za ogrevanje - cev z manjšimi šobami, ki uravnavajo pretok vode.

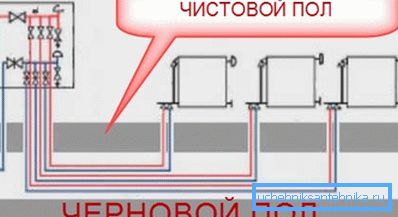

1. Ray. Najbolj prilagodljiv in vsestranski sistem. V tem primeru hladilno sredstvo vstopi v razdelilno omarico, kjer so nameščeni zbiralniki. S slednjim z uporabo par cevi (dovod in vračanje) povežite vse baterije v hiši.

Z uporabo sevalnega sistema je možno urediti mikroklimo v hiši z ene točke in na kakršenkoli način organizirati pretok hladila.

Vendar pa ima ta sistem ogrevanja več funkcij, ki preprečujejo njegovo široko porazdelitev:

• namestitev zahteva ogromno število cevi, ker iz vsakega radiatorja morate voditi par cevi na zbiralnik;
• mogoče je le skrito polaganje avtocest, ker je malo verjetno, da bo mogoče estetsko oblikovati velike zanke cevi;
• v sistemu žarkov je mogoče učinkovit pretok toplotnega nosilca organizirati le s pomočjo črpalk.

Ko ste se ukvarjali s postavitvijo tesnila, lahko nadaljujete z izbiro baterij.

Radiatorji

Kot pri ceveh se radiatorji med seboj razlikujejo predvsem v smislu materiala izdelave.

Pri gradnji takšnih baterij:

1. Litoželezni. Razlikujemo veliko težo in vzdržljivost. Slabosti vključujejo krhkost in ne zelo privlačen videz. Zanje je značilna visoka toplotna vztrajnost, zato so primerni za vgradnjo avtonomnih ogrevalnih omrežij z zaprtim krogotokom hladilne tekočine.

Po drugi strani pa so pogosto nameščene litijske železne baterije v apartmajih, priključenih na centralno ogrevanje, kjer kakovost toplotnega nosilca (tako fizične kot kemične sestave) ostane zelo zahtevna. Baterije je potrebno zaščititi le z vodnim kladivom, tako da namestite zaporne ventile na šobe.

1. Jeklo. Ena najcenejših in najučinkovitejših možnosti za lastno ogrevalno omrežje. Baterije so poceni, enostavne za namestitev in dobro izgledajo.

Edina pomanjkljivost je močna dovzetnost za korozijo. Hladilna tekočina se dolgo časa ne more izsušiti iz sistema (na primer poleti), saj sicer rje hitro ne bodo uporabili jeklenih elementov.

1. Aluminij. Odlikujejo jih najvišja moč na trgu in imajo odličen videz. Zaradi velikega koeficienta prenosa toplote lahko za ogrevanje prostora uporabite najmanj odseke radiatorjev.

Aluminijeve baterije zelo slabo prenašajo izpostavljenost agresivnim elementom, raztopljenim v vodi. Tudi najmanjša odstopanja v kemični sestavi hladilnega sredstva lahko povzročijo škodo.

1. Bimetalni. Te baterije imajo najvišje potrošniške lastnosti, kar se odraža v ceni. Imajo vse prednosti aluminijastih radiatorjev, vendar so brez pomanjkljivosti.

Hladilno sredstvo v njih kroži skozi jekleni okvir in ne pride v stik z aluminijastim toplotnim izmenjevalcem. Posledično imamo več moči in nič manj trpežnosti.

Če se ne bojite cene, lahko varno kupite bimetalne grelnike. Ne boste razočarani pri izbiri.

Faza 2. Izračun moči sistema

Samostojno ogrevalno omrežje bo učinkovito ogrevalo hišo le, če bo kotel izbran in nameščen s potrebno zmogljivostjo. To ni mogoče storiti "z vidika", v nasprotnem primeru lahko ogrevalna moč grelnika ne zadostuje za vse prostore v hiši ali pa boste preplačili za neučinkovito zgorele hladilne tekočine.

Za določitev želene vrednosti uporabite naslednjo formulo:

M_do = K_n * S / 10, kjer:

• Da_n - korekcijski faktor, odvisen od lokacije, kjer je hiša zgrajena;
• S je površina vseh ogrevanih prostorov stanovanja.

Nasvet! Zaželeno je dodati približno 20% vrednosti, pridobljene na podlagi opravljenih izračunov, ob upoštevanju nepredvidenih dejavnikov: padec moči zaradi nizkega tlaka plina, prehladi zime, uporabe vroče vode in tako naprej.

Faza 3. Izračun količine hladilne tekočine

Prav tako je pomembno izračunati, koliko hladilne tekočine je potrebno za zapolnitev sistema.

Izračuni se opravijo na naslednji način:

• dobimo količino baterij tako, da pomnožimo notranji volumen vsakega odseka (naveden v spremljajoči dokumentaciji radiatorjem) z njihovo številko, nameščeno v hiši;
• dobimo količino cevi z množenjem površine svojega notranjega dela s skupno dolžino dovodnih in odvodnih cevovodov v sistemu;
• dobimo celoten obseg sistema, pri čemer dodamo dve prejšnji številki;
• najdemo temperaturno razliko hladilne tekočine - od najvišje vrednosti odštejemo temperaturo vode v zaprtem sistemu;
• najdemo prostornino hladila v vročem stanju (za to potrebujemo koeficient toplotnega raztezanja tekočine, ki jo uporabljate pri določeni temperaturi - za vodo pri 80 stopinj je enaka 5,87 * 10^-4).

Dobljena vrednost je pomembna ne samo pri nakupu antifriza ali pripravi želenega volumna mehčane vode. Če se osredotočite na količino hladilne tekočine, morate izbrati ekspanzijsko posodo (njegova prostornina mora vsebovati vsaj 10% fluida, ki kroži v sistemu).

Faza 4. Namestitev

Torej, ko smo kupili potrebne materiale in dodatke, dodatno ogrevamo s svojimi rokami. Postopek ni posebej težak. Glavna stvar je, da se strogo drži inženirskega projekta, ki ga pripravi arhitekturni urad ali osebno risana skica.

Med delom bodite pozorni na naslednje nianse:

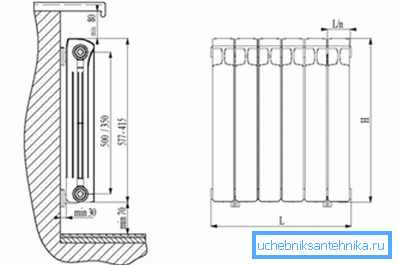

1. Ogrevalni radiatorji morajo biti nameščeni pod okenski odprtini, tako da njihova dolžina ustreza širini okna. To znatno zmanjša precejšnjo izgubo toplote skozi okna (še posebej, če so tam nameščeni nizkoprepustni okenski bloki).
2. Razdalja od tal do spodnjega roba akumulatorja in od okenske police do vrha ne sme biti manjša od 10 cm, v nasprotnem primeru bo kroženje zraka moteno in učinkovitost konvekcijskega načina ogrevanja se zmanjša.

1. Vsi radiatorji v prostoru bi morali biti na istem nivoju. Tako bo hladilno sredstvo porazdeljeno bolj enakomerno in videz grelnih elementov ne bo prinesel disonance v notranjost prostora.
2. Robovi vsakega dela akumulatorja morajo biti navpični. Horizontalna postavitev ni dovoljena.
3. Ne glede na postavitev cevovoda morate namestiti vsaj en izpustni ventil hladilne tekočine, ki se uporablja v primeru popolne zamenjave tekočine.
4. Da bi se izognili nastanku zračnih vtičev, na vrhu vsake baterije na strani, ki je nasproti vstopa, je treba pritrditi majavski žerjav. Prav tako je priporočljivo namestiti zračne ventile v težke odseke cevovodov, kjer se pričakuje, da bo prišlo do zračenja.

Na koncu dela je potrebno opraviti preskus. Da bi to naredili, se nosilec toplote nalije v cevi, po katerem se njegov pritisk nekoliko dvigne nad normo in se zažene kotel.

Podnebno omrežje mora delovati v tem načinu vsaj 24 ur. Če se odkrije puščanje, jih je treba popraviti.

Zaključek

Mnogi domači mojstri se sprašujejo, kako to storiti sami: ogrevanje, kanalizacija, prezračevanje, vodovod in tako naprej. Odgovore na prvo vprašanje ste že prejeli. Kar se tiče ostalih, si oglejte videoposnetek v tem članku.
