Kako narediti parno ogrevanje v hiši z opečno pečjo

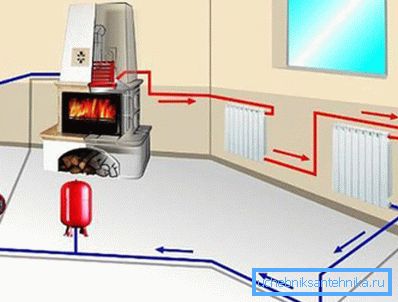

Pri izbiri ogrevalnega sistema je priporočljivo, da se zadrži na tistem, za katerega je na tem območju veliko goriva. Ker plin še ni dosegel oddaljenih krajev, mnogi poskušajo namestiti naprave za ogrevanje, ki uporabljajo trdna ali tekoča goriva. Naša naloga je danes pojasniti, kako narediti parno ogrevanje z lastnimi rokami z uporabo toplotnega izmenjevalnika, nameščenega v pečici z opeko.

Nosilec toplote v takem sistemu bo bodisi voda ali paro. Danes nas zanima druga možnost, čeprav sta ti dve sistemi pogosto zamenjani drug z drugim. Imajo razlike in so precej resni, zato je v stanovanjskih stavbah dovoljeno uporabljati samo vodni krog. To je posledica neustreznega delovanja parnega ogrevanja, ko je potrebno segrevati tekočino na temperaturo nad 100 ° C.

Hkrati je njegova cena nižja od cene vode, sodobni zaščitni ukrepi pa preprečujejo katastrofalne posledice. Vendar pa je vgradnja parnega ogrevanja, na primer iz opečne peči, potrebna veliko časa in truda. Spodaj smo o tem podrobneje spoznali.

Načelo delovanja

Zdaj upoštevajte razliko med obema sistemoma, tako da niste zmedeni. Povedal bo tudi o prednosti in slabosti takega sistema ogrevanja prostorov.

Podrobneje razmislimo o parnem ogrevanju:

1. V rezervoarju se voda vnese v vrenje, ki se postopoma spremeni v paro.
2. Nato gre skozi cevovod do radiatorjev, ki ga segrejejo v sobo.
3. V baterijah se kondenzira tekočina za prenos toplote.
4. Nastala voda teče v ekspanzijsko posodo in spet vstopi v izmenjevalnik toplote.

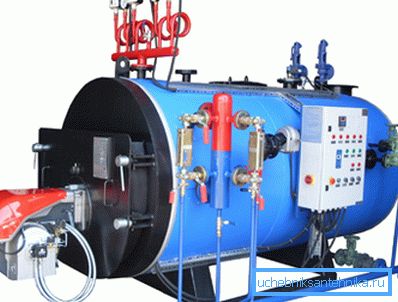

Nasvet: generator za parno ogrevanje lahko služi kot kotel, ki dela na odpadnem olju. Takšni sistemi so pogosto nameščeni v pomožnih prostorih in v garaži.

Upoštevajte, da je za kuhanje neželeno, da uporabite opečno peč z generatorjem pare, ker ga poleti ni mogoče uporabiti. Bolje je, da v tem trenutku pripravimo alternativo. Prav tako se ne sme uporabljati za plastične cevovode, ni namenjen za takšne temperaturne pogoje.

Montažni vzorci

V nadaljevanju upoštevamo najpogosteje uporabljene možnosti:

1. Uporabite hladilno sredstvo naravnega in mehanskega cirkulacijskega sistema. V prvem primeru mora biti izmenjevalnik toplote pod kotom vseh cevi in ​​radiatorjev pod kotom. V drugem - zahteva namestitev črpalke, ki zagotavlja neprekinjeno gibanje toplotnega izmenjevalca.
2. Enosmerni ogrevalni sistem v obratovanju uporablja princip serijske povezave radiatorjev, ko se hladilno sredstvo premika po cevovodu in se premika iz enega registra v drugega. Kot rezultat, je prva najbolj vroča, hkrati pa zadnja - skoraj ohlajena. Priporočamo uporabo takšne sheme za majhne prostore do 80 m2.

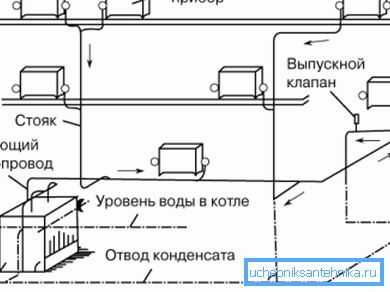

1. Dvo-cevni sistem je primeren za velike hiše, zlasti dvonadstropne hiše. V tem primeru so radiatorji vzporedno priključeni s pomočjo dovodnih in kondenzacijskih cevi. Hladilno sredstvo v tej shemi je dobavljeno vsem akumulatorjem z enako temperaturo, tako da ni časa za hlajenje.

Neodvisna naprava za parno ogrevanje iz peči iz opeke

Pripravite opremo in materiale:

• pod vsakim oknom zagotovijo radiatorje;

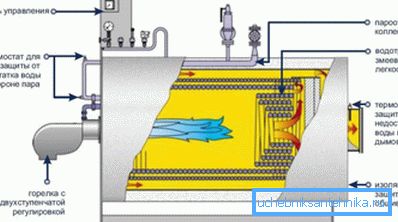

• toplotni izmenjevalnik - generator pare ali kotla vodne cevi;

• cevi za vodo in kondenzat. Priporočljivo je, da uporabite pocinkano jeklo ali baker;
• spojniki, komolci, cevne objemke, ventili - ventili za zračni izpušni sistem, ventili;
• nosilci baterij;
• hidravlična ključavnica za sušenje s paro;
• redukcijo in hlajenje;
• zmanjšati tlak v sistemu - regulator tlaka;
• varilni stroj;
• črpalka;
• rezervoar za zbiranje kondenzata.

Nasvet: priporočamo drago opremo za najem.

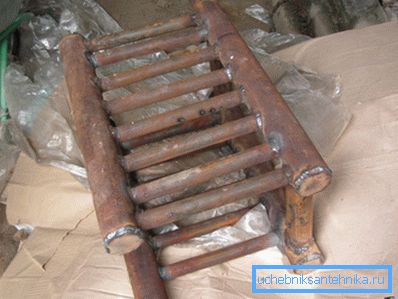

To lahko storite sami ali naročite toplotni izmenjevalec za opečno peč:

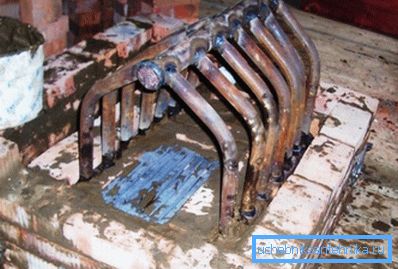

1. Pripravite kovinske cevi s debelino stene 2,5 mm, kot tudi varilni stroj.
2. Povežite jih v obliki tuljave, medtem ko spremljate kakovost zvarov. Približni izračun - 1 m2 površine tuljave lahko doseže do 9 kW.
3. Preverite puščanje po izdelavi. Ne priporočamo uporabe vode, saj bodo žlindrične vključitve padle pod visokim pritiskom in se pojavile fistule.

Bolje je uporabiti metodo, imenovano "kerozin na kredi". V tem primeru kroži vse zave s kredo in vlijemo kerozin znotraj strukture. Mel bo zatemnjen tudi v primeru najmanjših por, ker bo v njem uhajal kerozin.

Proces

Spodaj je vodič, ki vam bo pomagal razumeti:

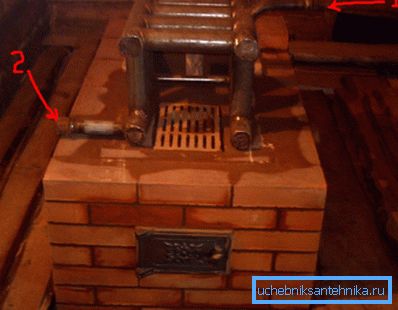

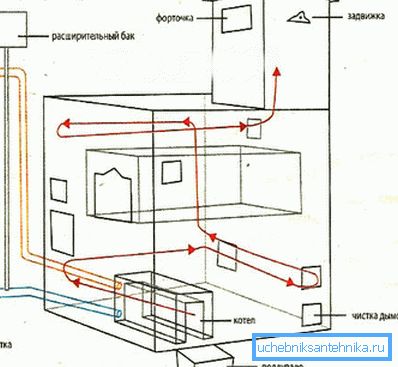

1. Namestite izmenjevalnik toplote v peč peči med fazo polaganja.
2. V skladu z vnaprej pripravljeno shemo pod okni namestite baterije. Z namestitvijo na vsakem dotiku za izpust zraka.
3. Priključite dovodne in povratne cevovode z njimi.

Nasvet: če naravni krožek zagotavlja manjši naklon s hitrostjo 3 mm na 1 m.

1. Iz varnostnih razlogov namestite varnostne ventile pred vsakim registrom, en ventil pa pred celotnim sistemom.

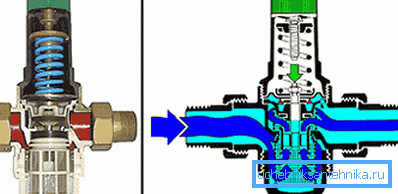

2. Na začetku cevovoda postavite ventil za zmanjšanje tlaka in hladilno opremo.
3. Na koncu cevovoda postavite posodo za kondenzat, ki bi se morala spustiti nazaj v izmenjevalnik toplote na naklonu.

Nasvet: za takšne namene ne uporabljajte membranskega ekspanderja, ker je zasnovan za temperature do 85 ° C.

1. Če je na voljo cirkulacijska črpalka, jo namestite pred pečjo v povratni vod.

Priporočila strokovnjakov:

1. Če je opeka peč opremljena s toplotnim izmenjevalnikom, se v dimniku oblikuje več saj, zato ga je treba pogosteje očistiti.
2. Z naravno cirkulacijo hladila je peč treba postaviti v klet, nato se kondenzat prosto pretaka do najnižje točke.
3. Vedno namestite ventil - to bo preprečilo morebitno nesrečo in sam sistem bo bolj varen.

1. Če uporabljate prisilni sistem z električno črpalko, je v primeru izpada električne energije zelo težko ustaviti delovanje peči.
2. V leseni hiši je ogrevanje s paro vzpostavljeno na enak način kot v opečni hiši. Upoštevati morate le zahteve po požarni varnosti, ki ščitijo les pred pregrevanjem.

Zaključek

Iz članka ste se naučili, kako narediti parno ogrevanje, pa tudi dejstvo, da je njegova uporaba v privatni hiši stanovanjska cenejša od vode, čeprav je bolj nevarna za uporabo. Zato je treba strogo upoštevati navodila in sistem opremiti s posebno opremo, ki bo povečala njegovo varnost.

Lahko naročite toplotni izmenjevalec od strokovnjakov ali naredite sami. Namestitev in priključitev radiatorjev ni težavna. Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
