Edina pomanjkljivost industrijskih toplotnih črpalk je njihova visoka cena. Zato večina uporabnikov raje naredi te naprave same. O tem bomo povedali.

Načelo delovanja

Obstaja več načinov za ustvarjanje toplote s pomočjo cikla Carnot. Zagotavlja zvišanje temperature hladilne tekočine med ostrim stiskanjem. Po istem principu, vendar z nasprotnim učinkom, deluje veliko klimatskih naprav (klimatskih naprav in hladilnikov). Glavni delovni cikel se izvaja v delovnih prostorih teh enot in predlaga nasprotni učinek - hlajenje hladilnega sredstva zaradi njene močne ekspanzije.

Zato je ena od razpoložljivih metod za samo-proizvodnjo toplotnih črpalk uporaba funkcionalnih enot, ki so del tipične klimatske opreme. Pri izdelavi črpalke iz hladilnika, njegovega kondenzatorja in uparjalnika opravlja funkcijo toplotnih izmenjevalcev, ki iz okolice sprejemajo toplotno energijo in jo usmerijo v ogrevalni medij.

Postopek sestavljanja

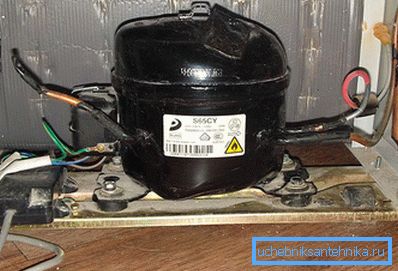

Starejši kompresor lahko uporabite iz hladilnika

Vrstni red izdelave toplotne črpalke iz končnih funkcionalnih enot:

  1. Priprava kompresorskega dela toplotne črpalke z uporabo ustreznega sklopa iz običajnega hladilnika ali klimatske naprave. (To napravo je treba namestiti z uporabo "mehke" vzmetenja na oklepajih na steni delovne sobe na primernem mestu).
  2. Proizvodnja kondenzatorjev. Potrebovali boste poseben rezervoar (najboljše od vseh - iz "nerjavečega jekla") po 100 litrov, v katerem je nameščena tuljava. (Kot tuljavo se lahko uporablja bakreno cev iz starega hladilnika).
  3. Takoj pred izdelavo toplotne črpalke se končni rezervoar po vzdolžni osi razreže na dva enaka dela. Po namestitvi in ​​pritrditvi tuljave v telo ene od polov, so deli rezervoarja varjeni skupaj, ki tvorijo zaprt posodo. (Pri varjenju izdelkov iz nerjavečega jekla je treba uporabiti elektrode, ki so namenjene za delo s to kovino).
  4. Po zaključku sklopa kondenzatorja izdelamo naslednjo obvezno enoto črpalke-uparjalnika. Potrebovali boste plastično hermetično kapaciteto 70-80 litrov. V njej je treba namestiti tuljavo cevi? v. Na koncih te cevi je treba pripraviti navojno linijo, ki zagotavlja povezavo s tuljavo ustreznih cevi (kot slednje lahko uporabite običajne cevi za vodo). Po montaži je uparjalnik prav tako pritrjen na steno z nosilci zahtevane velikosti.

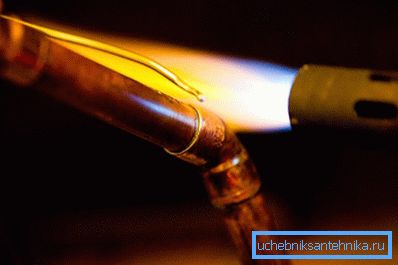

Varjenje bakrenih cevi

Za končno montažo celotnega sistema kot celote, vključno z varjenjem bakrenih cevi in ​​vbrizgavanjem toplotnega nosilca (freona) v rezervoarje, priporočamo, da povabite strokovnjaka. Poskus operacij s hladilno opremo sami lahko preneha z neuspehom, do poškodbe.

Po zaključku montaže glavnega dela termalnega sistema nadaljujemo s povezovanjem naprav za dovajanje in distribucijo toplote (izmenjevalnik toplote in grelne baterije).

Značilnosti povezovanja zunanjih naprav

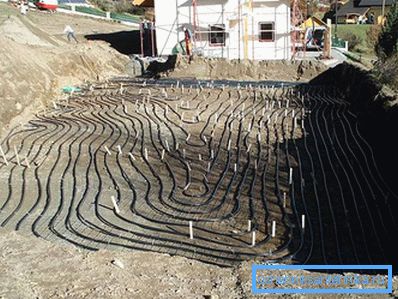

Toplotni izmenjevalec se nahaja na sončni strani mesta.

Odsev povezovalnih naprav za zbiranje in distribucijo toplote:

  1. Toplotni izmenjevalec v tleh je zaželen, da se postavi na sončni strani mesta. To vam omogoča uporabo energije sonca kot dodatnega vira toplote.
  2. Hladilno sredstvo, prisotno v kompresorju, bi bilo treba zamenjati s tako imenovano "raztopino", ki vsebuje freon in vodo. S tem se poveča učinkovitost termalnega sistema.
  3. Namesto konvencionalnih radiatorjev za ogrevanje hiše je priporočljivo uporabljati naprave z nižjo močjo, ki pri tradicionalnih sistemih ("topla pod", na primer) niso manj učinkovite.
  4. Priključne cevi je treba položiti tako, da je izguba toplote na teh območjih minimalna. Po potrebi bo mogoče zagotoviti dodatno izolacijo.

V vročih dneh (z učinkovitim prezračevanjem v hiši) se toplotna črpalka lahko uporablja za pasivno klimatizacijo.

Toplotna črpalka bo pripomogla k ogrevanju prostora skoraj za nič

Z vsemi podrobnostmi postopkov za povezavo zunanjih naprav najdete v naslednjem videu, objavljenem v enem od spodaj navedenih virov.
