Kako opremiti opečni dimnik za kotel na trdno gorivo

02-03-2018
Ogrevanje

Če se odločite za izgradnjo hiše, kjer je ogrevalni sistem opremljen s kurivo na trdno gorivo, je potrebno določiti kraj za namestitev svojega dimnika. Pri razvoju projekta in pri namestitvi slednjega je potrebno upoštevati razmerje med nastajanjem toplote in izgubo toplote. Opečni dimnik za kotel na trdo gorivo je treba namestiti v skladu z vsemi ukrepi čistoče zraka v prostoru in požarno varnostjo.

Danes je naša naloga povedati o pravilih vgradnje za to vrsto dimnika, njegovem polaganju ter materialih in orodjih, potrebnih za delo.

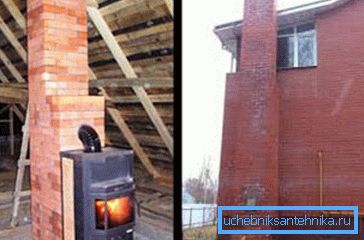

Notranji in zunanji opečni dimniki za kotle na trda goriva

Splošne informacije o delih sistema dima

Začnemo s kotelom na trdo gorivo, ki je klasična naprava za ogrevanje. To je mogoče najti v skoraj vsaki zasebni hiši, kjer ni plinovoda. To je priročno, ker je v komori za gorivo mogoče premogati tako premog, kot tudi kurjavo in šoto.

Da bi dobili največji prenos toplote iz opreme, je treba pravilno izmeriti in izdelati dimnik, v našem primeru opeke.

Zahtevati mora naslednje zahteve:

  • da ne predstavlja ovir za oskrbo z zrakom, ki je potrebno za učinkovito delovanje grelne naprave;
  • ustvariti potisk, ki nastane zaradi razlike v temperaturi in tlaku, ki zadošča za odstranjevanje produktov zgorevanja.

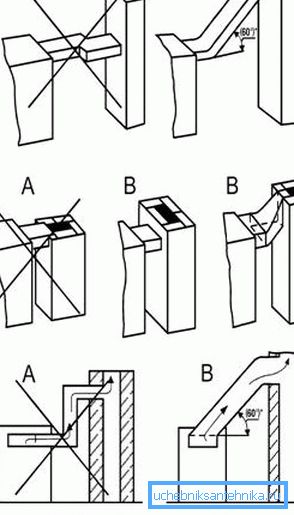

Pravilna in nepravilna priključitev kurilca trdega goriva na dimnik

Dimne cevi za kotle na trda goriva so narejene iz:

  • opeke;
  • nekatere blagovne znamke;
  • keramika.

Klasična možnost je opečni dimnik, ki ga lahko naredite z lastnimi rokami.

Montažna pravila

Pogosto se lastniki stanovalcev mudijo sami ali malomarnejši delavci, ki jih srečujejo, ki verjamejo, da lahko nekoliko odstopajo od splošno sprejetih zahtev. Posledica tega so nesreče, ki so, žal, lahko usodne.

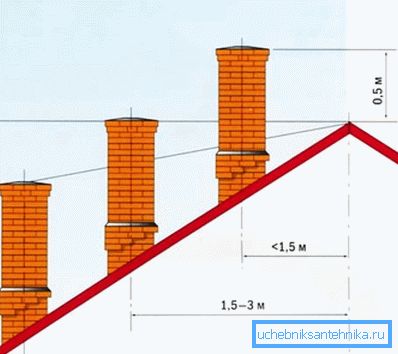

Na fotografiji - višina cevi nad streho, odvisno od odstranitve kotla od središča stavbe

Da bi to preprečili, močno priporočamo, da upoštevate naslednja priporočila:

Požarna varnost
  1. Med vnetljivimi površinami in zunanjo steno dimnika mora biti najmanj 380 mm.
  2. Z prehodom kanala prek prekrivanja medsebojnih povezav morate narediti visoko kakovostno izolacijo. To je potrebno za preprečitev požara.
Višina
  1. Zelo pomemben parameter pri gradnji dimnika, saj je neposredno odvisen od osnutka in odstranjevanja produktov izgorevanja.
  2. Prepričajte se, da je dimnik nad streho. Na primer, če je streha ravna, je dovolj, da zgornjo strukturo dvignete za 1 m.
Odtok kondenzata Navodilo zahteva, da je ta pogoj izpolnjen za vse vrste dimnika. Potrebno je zagotoviti mesta za izpuščanje kondenzata, za vzdrževanje, pa tudi za čiščenje od saj in morebitnih ostankov. V nasprotnem primeru se bo potiskanje postopoma zmanjševalo do te mere, da bo dim vstopil v prostor.
Oddelek Površina notranjega dela vzdolž celotne dolžine cevi mora biti enaka. V nasprotnem primeru se bo močno poslabšal prehod produktov zgorevanja.
Napredno
  1. Oblika mora imeti stene debeline najmanj 100 mm.
  2. Prepovedano je, da vodoravni odseki trajajo več kot 1 m.

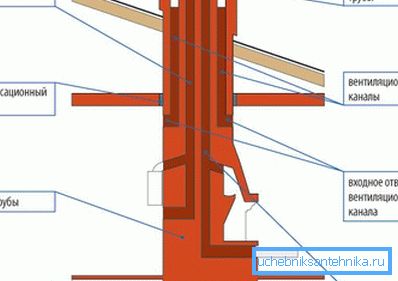

Kakšna je shema dimnika za kotel na trdo gorivo v rezanju

Zakaj mnogi raje uporabljajo cigaretni dimnik? Odvisno je od tega, da se lahko izpušni plini segrevajo do temperature 600 ° C, zato mora biti konstrukcija odporna na to.

Opeka ustreza temu parametru, kolikor je le mogoče, čeprav cena zidarskih zidakov deluje, material pa sama danes ni tako poceni. Toda po namestitvi ne morete skrbeti za to dolgo časa.

Nasvet: Vgradite ognjevarno malto na notranje stene opeke dimnika v času gradnje, nato pa jo lahko zaščitite pred škodljivimi učinki agresivnega kislega blata in kondenzata.

Kako opečni dimnik položi

Polaganje cevi za dimne cevi ni mogoče imenovati preprostega dela, kar zahteva znanje in spretnosti, da bi razumeli tehnološke procese.

  1. Preprosta možnost je dimnik, ko je treba v notranjost stene zgraditi opečni kanal, v tem primeru ostane neobremenjena gred s prerezom opeke (250 mm). Presek dimnika se lahko izračuna po naslednjih standardih: 1 kW = 0,08 m2. Če je moč kurilca na trden gorivo 10 kW, mora biti prečni prerez dimne cevi najmanj 0,8 m2 ali približno 300 x 300 mm.

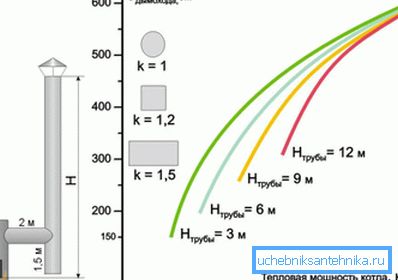

Kako izračunati dimnik za ogrevalni kotel glede na moč slednjega
  1. Pri ustvarjanju ločenega dimnika moramo biti zelo previdni in odgovorni pri delu. Pri polaganju zidakov pozorno posvetite kotom, ki morajo biti povsem ravne. Zagotovite tudi, da na stenah ni izboklin.

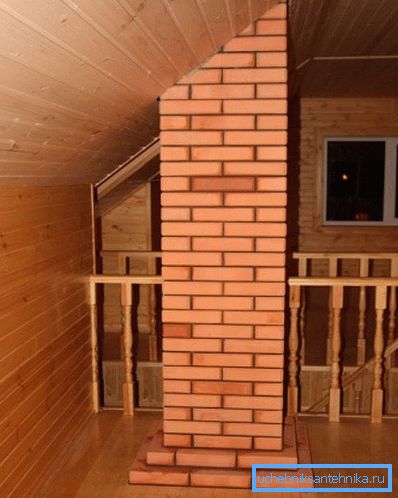

Ločena dimnik mora biti strogo navpična

Nasvet: dimnik, ki ni v bližini stene, mora biti strogo v navpični ravnini.

  1. Dimnik, ki meji na steno za zanesljivost, je treba dodatno pritrditi s pomočjo sidra, ki jih je treba namestiti po približno 4-5 vrsticah. V tem primeru bi morali razmisliti tudi, kje se nahajajo tehnološke in inšpekcijske odprtine.

Nasvet: poskrbite, da bo na dnu odprtine dimnika, skozi katerega lahko zlahka odstranite nakopičeno saj.

  1. Da bi povečali učinkovitost konstrukcije, mora biti notranja površina cevi enakomerna in gladka, nato pa se dim lahko prosto izteče.
  2. Ena izmed najpogostejših možnosti, ki se uporabljajo za notranjost kanala, ometanje "pod rokavom". Zahvaljujoč tej metodi bo njen odsek v obliki čim bližje krogu. Čeprav nekateri strokovnjaki menijo, da je ta način notranje opreme nepraktičen, kajti čez nekaj časa bo omet začel odstranjevati in zatakniti dimni kanal.
Notranji opečni dimnik

Nasvet: oblogo zunanjega dela dimnika z opeko ali oplaščenim strešnim materialom zaščitite pred vremenskimi vplivi.

Kaj morate pripraviti na delo

Enostavnost konstrukcije leži v dejstvu, da je za njegovo gradnjo dovolj, da imajo opeko in malto za polaganje na roki.

Vendar pa delo ne smete obravnavati nadvlado, ga je treba izvesti v skladu z vsemi pravili in zelo previdno, v nasprotnem primeru vaš ogrevalni sistem preprosto ne bo pravilno deloval in cev bo treba razstaviti in premakniti, kar je velik strošek.

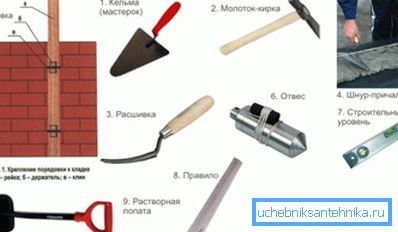

Orodja za delo
  1. Pri izbiri opeke se prepričajte, da je dobro ožgana. Barva materiala mora biti enakomerna na vseh straneh. Robovi so čisti in jasni, kar bo omogočilo izdelavo šivov majhne debeline.
  2. Rešitev pripravite na poseben način in v svoji sestavi vključite pesek, glino, cement in vodo. Posebej pomemben je izbor peska, ki bi moral biti v redu, kar bo rešitev bolj plastično.
  3. Pripravite se iz orodij:
    • lopatico;
    • kladivo pick;
    • rulet kolo;
    • raven stavbe in padec;
    • spade za raztopino;
    • gradbena linija.

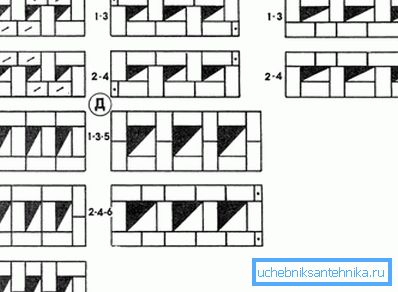

    Polaganje opečnega dimnika za ogrevalni kotel

    Funkcije polaganja

    1. Delo se začne neposredno iz grelca.
    2. Kotel lahko priključite z opečnim dimnikom s cevjo ustrezne velikosti in premera.
    3. Polaganje prepričajte, da vodite z liganjem med vrsticami. Načeloma je podobna gradnji predelnih sten ali sten, čeprav obstajajo nekatere značilnosti, ki jih je treba upoštevati:
      • Vsako vrstico vrstic preverite v navpičnih in vodoravnih ravninah;
      • gline je treba mešati v raztopini;
      • Debelina šiva mora biti približno 5-10 mm. Ne priporočamo, da naredimo več, ker se bo zaradi občasne temperaturne razlike rešitev začela porušiti, kar bo neizogibno povzročilo uničenje dimnika;
      • Pečat vseh šivov mora biti visokokakovosten, skozi luknje pa nesprejemljivi;
      • pri polaganju bi morali uporabljati samo cele opeke, kar zmanjša največjo možno porabo polovic.

      Zaključek

      Kotel na trda goriva potrebuje pravilno nameščen dimnik. V tem primeru bo lahko deloval čim bolj učinkovito - prižgati vsa goriva in prenesti potrebno toplotno energijo na hladilno sredstvo.

      Pogosto se lastniki stanovanj ustavijo na opečnem dimniku, čeprav je njeno polaganje zahtevno veliko časa in truda, vendar se že dolgo nenehno spoprijema s svojo nalogo. Videoposnetek v članku vam bo pomagal najti dodatne informacije o tej temi.
