Kako položiti toplo dno pod laminat

Znano je, da moderne talne obloge ne zagotavljajo ravni toplotne ravnine, ki jo dosežemo z uporabo klasičnega lesa. Zato za polaganje takšnih premazov pogosto spremlja postavitev posebnega ogrevalnega sistema pod njimi (tako imenovano talno ogrevanje), ki ima lahko naslednje modele:

  • ogrevalni sistem vode;
  • električno ogrevanje, izvedeno z uporabo posebnega kabla;
  • električno ogrevanje z uporabo infrardečega vira.

V tem članku bomo analizirali, kako postaviti toplo pod pod laminatom s svojimi rokami, razmislite o možnostih namestitve infrardečega filma in ogrevalnega kabla ter prikazali fotografije in video navodila.

Priprava fundacije

Priprava fundacije

Da bi katera od izbranih možnosti služila že dalj časa, je treba si prizadevati za to, da je nivo tal čim bližje idealu. Če je vse že pripravljeno, lahko nadaljujete s praktičnim delom vgradnje grelnih elementov. Preden začnete ukrepati, morate analizirati naslednje točke:

  • Kakšna je višina stropa? Ali bo mogoče dvigniti tla ali znižati nivo tal. V apartmaju ali na balkonu se lahko spustite le do nivoja obstoječega estriha do betonskih plošč. V zasebni hiši, če ne stoji na temelju kupa, lahko greste globlje do želene vrednosti.
  • Odstrani vse stare talne obloge. Bolje je, da bi ploščico udarili s perforatorjem. Čiščenje je opravljeno na celotnem ozemlju. Odstranimo vse vozliče ali ostanke lepila.

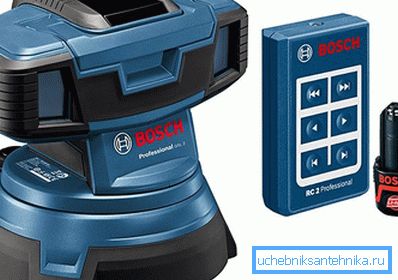

Laserski nivo

  • V primeru, ko je bilo odločeno, da zapustite obstoječo kravato, je pomembno oceniti padec nivoja po celotni ravnini. Za to popolno lasersko raven. Potrebno je projicirati linijo na steno, s čimer izmerimo razdaljo do tal z uporabo merilnega traku (to lahko izvedemo z uporabo nivoja vode, oznako položimo na eno od sten in nato prenesemo na vse ostale. Iz njih izdelamo meritve).
  • Polnjenje talne obloge

    Če ugotovite, da razlika v vrednostih ne presega 10 mm, se najbolje kompenzirajo samo-nivelirne mešanice. Da bi delali z njimi, je potekal na zahtevani ravni, je pomembno upoštevati razmerja, ki jih določi proizvajalec. Po razredčenju se tekočina preprosto razlije na tla. V tem primeru je treba vse vrzeli predhodno zatesniti, tako da rešitev ne zapusti. Po zalivanju celotnega območja je prekrit z igelnim valjem ali zrezano lopatico. S tem se odstranijo zračni mehurčki. Če je razlika večja od 30 mm, je treba zapolniti mešanico cementnega peska. V tem primeru lahko uporabite tudi prejšnjo različico, vendar bodo stroški takega dela veliko višji.
  • Če višina stropa ne omogoča dvigovanja tla še višje, nato pa z uporabo perforatorja ali vlečne mreže odstranite stari estrih. Po odstranitvi zahtevane plasti je izdelan grob tlak. V ta namen se na betonske plošče postavijo svetilniki. Uporabite lahko posebna orodja, namesto da jih prilagodite obrezovanju kovinskih cevi. Vodila so razporejena med polaganjem prihodnjega estriha. Najprej je izpostavljen en element. V ta namen se na stene nanašajo višinske oznake prihodnjega estriha. Uporabite lahko priporočila iz prejšnjega koraka. Poleg tega se ravnina s pomočjo stopnje gradnje prenese na vodilo. Da bi jo dobro pritrdili po celotni dolžini, je obloga izdelana iz raztopine. Ko je zgrabil, lahko postavite naslednjo ob izpostavljenem traku. Nadalje se presledki med oznakami napolnijo s pripravljeno mešanico in se na podlagi pravila o žarnikih izvaja. Hkrati je pomembno zagotoviti, da pod oznakami ni praznega prostora, v nasprotnem primeru bo spenjač potiskal in celotno delo se bo uničilo.
  • Po treh tednih po polnem zorenju in sušenju izlivane podlage lahko nadaljujete na naslednjo stopnjo vgradnje izbrane možnosti talno ogrevanja.

Toplotna tla na osnovi infrardečega filma

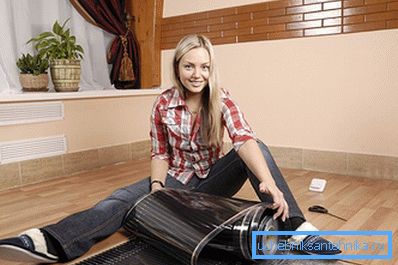

Toplotna tla na osnovi infrardečega filma

Toplo nadstropje katerega koli od teh tipov ne omogoča samo segrevanja površine premaza, ampak tudi zraka znotraj prostora. Toda realizacija vsakega od njih ima drugačne stroške in težav. Zato, preden položite toplo tla, Odločiti se morate o vrsti ogrevalnega sistema. Na primer, upoštevajte prednosti IR filma:

  • enostavnost vgradnje tovrstnih grelcev, za katere ni potrebno izdelati posebne kravate (obvezno v primeru ogrevanja vode in kablov);
  • zanesljivost in trajnost uporabljenega materiala;
  • dopustnost polaganja laminata takoj po polaganju folije IR, ki je nameščena na grobi podlagi "suha";
  • majhna poraba energije.
  • ni potrebe po dvigu tal.

Pred polaganjem toplotne talne plošče se prepričajte, da je potrebno za skladiščenje vseh potrebnih elementov.

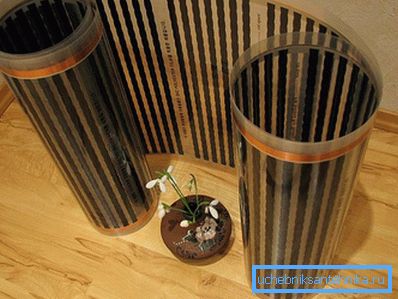

Infrardeči film

Pred nakupom kompleta je potrebno natančno izračunati površino, ki jo pokriva sistem, kar omogoča določanje zahtevanih količin infrardečega filma, odsevnega materiala in posebnega zaščitnega premaza, ki je položen na grelec.

Treba je izhajati iz dejstva, da se odsevni material položi na celotno površino tal, infrardeči film pa ustreza samo območjem brez pohištva.

Vključeni so v paketu opreme filma toplotno izoliranega tla:

  • termostat;
  • temperaturni senzor (senzor);
  • poseben toplotno odsevni substrat;
  • termična folija.

Poleg tega za delo potrebujete navadne škarje, klešče, izvijač, nož in lepilni trak za lepljenje filma.

Montaža grelca

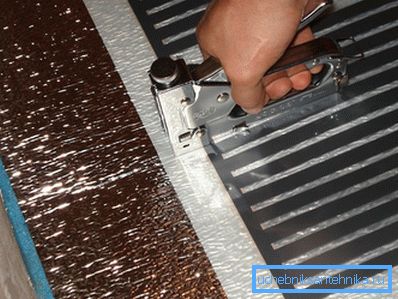

Namestitev infrardečega grelnika

Namestitev sistema se začne s posebnim substratom poliuretanske pene, nato pa:

  1. Trakovi toplotno odpornega filma so položeni po celotni površini tal (delovna površina navzgor), ki so varno pritrjeni s posebnim trakom.
  2. Potem nadaljujejo polaganje infrardečega filma samega, ki je nameščen le na površinah brez pohištva, ki so od sten okrog 10 cm. (Postavitev grelnih elementov, ki označuje lokacije pohištva, morate pripraviti vnaprej). Nasvet in dejstvo, da je rezanje ogrevalne folije dovoljeno le na izbranih mestih, označenih na materialu s črtkano črto s škarjivim znakom.
  3. Po tem se posamezni grelni trak namestijo na substrat na razdalji vsaj 5 mm (vendar ne več kot centimeter) drug od drugega.
  4. Poleg tega je za priključitev infrardečih grelnih trakov vzdolž njihove celotne dolžine bakrene žice položeno s prečnim prerezom približno 1,5 mm2.
  5. Film je povezan s napravo za oskrbo z električno energijo s posebnimi kontakti, vstavljenimi sredi prevodne vodila in vpete s kleščami. Po tem morajo biti priključne točke zaščitene s trakovi bitumenske izolacije, ki je vključena v obseg dobave ogrevane talne površine.

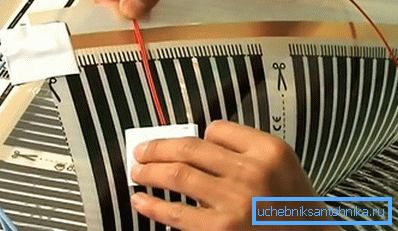

Povezava s termalnim senzorjem

Po priključitvi filma pojdite na namestitev temperaturnega senzorja, ki omogoča samodejno nastavitev načina ogrevanja sistema. Če želite to narediti, na razdalji 20-25 cm od stene s termostatom, ki ga na perforatorju pritrdimo, se stroba pripravi do globine približno 2 cm. Nato se namesti sam senzor, ki mora imeti neposreden stik z izolirnim podložkom.

Po dokončanju namestitve pomožne opreme, izdelane v skladu z navodili, priloženimi kompletu, bo potrebno preveriti toplotno filmsko infrardeče tla za njegovo učinkovitost.

Med preskusom je treba zagotoviti, da se pri napajanju vse IR folije segrejejo. In samo ob zagotovitvi, da vsi njegovi elementi delujejo, lahko nadaljujete z namestitvijo laminatnega premaza, pri čemer ogrevalni sistem zapirate s posebnim toplotno izolacijskim filmom.

Na podlagi grelnega kabla

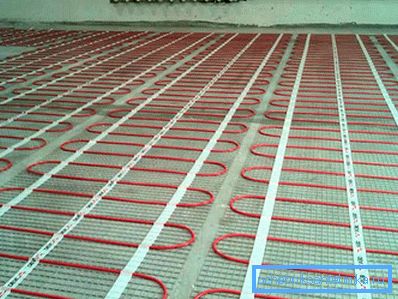

Kabelsko talno ogrevanje

Običajno se ta možnost uporablja pod ploščicami, ker zagotavlja boljši prenos toplote. Toda njegovo polaganje pod laminatom je tudi možno. Pred nadaljevanjem namestitve je pomembno, da ugotovite, kateri tip ogrevalnega kabla bo uporabljen.

  • Standardno ali uporovno. Zloženi so lahko eno-jedro in dvožilni. Slednje je bolj priročno, ker je vezje v njej že zaprto in konca ni treba vrniti v priključno omarico. Za enostavno namestitev proizvajalec postavlja žico v posebne preproge.
  • Samoreguliranje. Ta kabel samodejno vzdržuje zahtevano temperaturo tudi v tistih primerih, ko njegovo polaganje poteka pod površinami različnih materialov. To je veliko dražje od prejšnje različice.

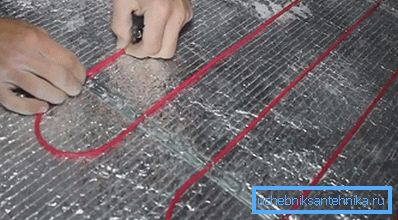

Vgradnja grelnega kabla na toplotno izolacijsko podlago

Način namestitve in zaporedje akcij za ta dva prevodnika sta enaka. Če želite izračunati, koliko dolžine je potrebno, morate poznati talno površino. Odštejte potrebo po nepremičnih predmetih. Poleg tega se vzame približno shemo polaganja. Korak, s katerim se posamezni zavoji nahajajo, se določi tako, da se površina deli s dolžino kabla, rezultat pa se pomnoži s 100.

  • Če je pod tleh hladna soba, je potrebno dodatno segrevanje s peno ali peno. V tem primeru se boste morali vleči v estrih, če ni možnosti za dvig nivoja. Ko obstaja prepričanje, da je vse dobro izolirano in površina kvalitativno poravnana, lahko nadaljujete na naslednji korak.
  • Temeljito čiščenje območja. Treba je znebiti vseh kamenčkov ali drugih elementov, ki bi kasneje lahko poškodovali kabelsko izolacijo. Za te namene je bolje uporabiti sesalnik.
  • Uporabite plast primerjalne sestave. To je potrebno, da odstranite ostanke, okrepite površino in izboljšate oprijem s prihodnjim estrihu.
  • Ta korak se izvaja glede na vaše želje. Poliuretanski penasti trak s folijo položimo na celotno površino. Listi so združeni z ojačanim lepilnim trakom.
  • Senzor je nameščen in prostor za termostat je pripravljen. Slednji morajo biti nameščeni na primerni višini, vendar ne nižji od 30 cm. Žleb 20 mm širok se razreže v steno, na tleh pa na razdalji 50 cm natančno taka vdolbina. V njej se nahaja valovitost, spajkana z enega konca. Ima indikator. Signalne žice iz njega se vnesejo v škatlo, v kateri bo nameščen delovni element.
  • Če je bila opcija izbrana v podstavkih, potem lahko začnete polaganje. Če je potrebno raztegniti mrežo, se mreža podreže z navadnimi škarjami. Za kabel brez podloge je potrebno pripraviti posebne držala za plošče. Na tla so pritrjeni z mozniki in vijaki. Korak med njimi mora biti 50 do 100 cm.
  • Hladilni kabel je ožičen. Povezuje se s segrevanjem, zvijanje je zatesnjeno s skrčno cevjo in pritrjeno pod eno od nosilcev plošče.
  • Kabel je nameščen v skladu z vlečeno shemo z izračunanim korakom. Med tem delom je na noge bolje pritrditi copate z mehkim podplatom, da ne poškodujete prevodnika.
  • Na tej stopnji morate preveriti upor in ga primerjati s priporočeno. Tudi v potnem listu je vnesen vzorec polaganja kablov. Nato je priključitev na termostat nameščena na mestu. Nekateri proizvajalci omogočajo vključitev celotnega sistema za minuto, da preizkusijo njegovo učinkovitost.
  • Nato nalijte estrih. Njegova debelina mora biti vsaj 3 cm. Istočasno se prepričajte, da so napolnjene vse praznine pod kabli. Če polagate podlago iz poliuretana, je potrebno vsakih 30 do 40 cm, da velikost okna velikosti 10-15 cm. Potrebno je, da je bila nastavitev z glavno plastjo.
  • Po popolnem sušenju napolnjene plasti (običajno traja 3 tedne ali več), lahko vklopite tla.

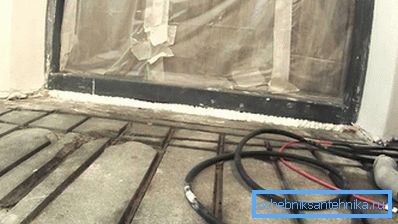

Vstavljanje kabla toplo poda v spojko

Obstaja še ena zelo zanimiva možnost, ki lahko poenostavi namestitev kabelskega talnega ogrevanja. Če je vaša tla dobro izolirana in v celoti vlijete, potem lahko nadaljujete na naslednji način. Ustvari se načrt, po katerem bo kabel položen. Obrnjena tla se odstranijo, površina očisti. Slika se prenese v tla. S pomočjo brusilnika ali stenske črtice se utori izrezujejo po kablu v skladu s shemo. Njihova globina mora biti takšna, da je vodnik lahkoten. Naslednje je polaganje, povezovanje in končna obdelava.

Ogrevanje vode

Tla iz toplotne vode

Talno vodo je mogoče položiti tudi na več načinov. Za ogrevanje nosilca se lahko uporablja kot nameščen kotel in poseben dvigalnik v primeru centralnega ogrevanja. Obstajajo izdelki, v katerih je nosilec v zapečatenih ceveh, ogrevanje pa se izvaja s pomočjo vodnikov, ki so nameščeni vzdolž celotne dolžine. Za polaganje pod laminatom je idealna rešitev polistiren in lesena. Njihove prednosti so:

  • ni potrebe za polnjenje estriha od zgoraj;
  • najboljša termoliza zahvaljujoč aluminijastim ploščam;
  • majhna teža - idealna za slaba tla;
  • hitra namestitev v primerjavi z običajnim toplotno izoliranim tleh;
  • pripravljen vzorec polaganja.

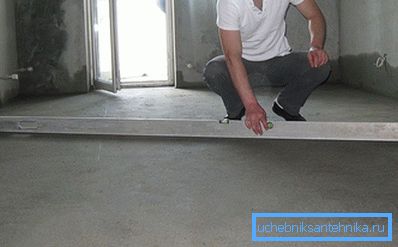

Preverite nivo tal

Preden začnete, se prepričajte, da ima vaša tla ravno površino in da razlika ni večja od 0,2 cm na 1 m2. Zaporedje akcij bo naslednje:

  • Celotno območje skrbno očistimo. Nanesite premazni premaz.
  • Po popolnem sušenju se hidroizolacija položi v obliki polietilenske folije. Pazite na prekrivanje med 10 cm platnami. Šivi se lepijo z lepilnim trakom. Stena je obrnjena na višino prihodnjega grelnika.
  • Ob obodu stene se razprostira loputa.
  • Naslednji korak bo namestitev izolacijskih plošč. Morajo biti s posebnimi šefi ali žlebovi. V nekaterih primerih so nameščeni žlebovi za njihovo pritrditev skupaj.
  • Na vrh montirane posebne kovinske plošče. Imajo utor, kjer bo položena cev. Plošče je potrebno pritisniti tako, da so med projekcijami izolacije pritrjene. Razporediti jih je treba po izbranem koraku polaganja cevi.
  • Škatla je vgrajena, v njej je nameščen zbiralnik in glavna napeljava je izdelana iz kotla ali drugega vira.
  • V enem od ventilov dovodnega razdelilnika povezuje konec cevi. Po tem se položi v utore, glede na izbrani vzorec. Pomembno je vedeti, da morate začeti z zunanjih sten, tako da je blizu njih najvišja temperatura.
  • Drugi konec se napaja v odvodni razdelilnik.
  • Sistem je prevrnjen. Za to je napolnjena z vodo in tlak z orodjem za ta namen se dvigne na 10 atmosfer. V tem stanju celotna struktura ostane en dan. Če po preverjanju je vse v redu, potem lahko nadaljujete.
  • Zgoraj je film ali plast iz izdelanega penastega poliuretana v notranjosti.
  • Nato se pritrdijo listi iz mavčnih vlaken. Zagotovili bodo večjo stabilnost celotne konstrukcije in bodo tudi podlaga za dodelavo talnih oblog.

V primeru električne izvedbe ogrevanega dna z zaprtim kroženjem. Zaporedje akcij bo popolnoma enako. Edini opozorilo je namestitev temperaturnega senzorja, ki je vključen. Ponavadi ga je treba najti v neposredni bližini cevi. Poleg tega boste morali skrbeti za dobavo dodatnega kabla iz stikalne plošče. Njegov prečni prerez mora biti zadosten za polno obremenitev. Prav tako je pomembno zagotoviti dober stroj.

Prednosti toplih tal

Zahvaljujoč predloženim informacijam lahko izberete možnost, ki bo v določenih pogojih najboljša rešitev. Poskusite, da ne boste shranili na komponentah. V idealnem primeru je življenjska doba takšnega sistema 50 let ali več. Pomembno je vedeti, da obris cevi ne bi smel biti sestavljen iz segmentov, vse bi moralo biti v enem traku. V nujnih primerih je dovoljeno uporabljati trajno povezavo, ki se izvaja s pomočjo posebnega orodja za stiskanje.
